Cánh phụ tháo lắp không cần dụng cụ cho S800

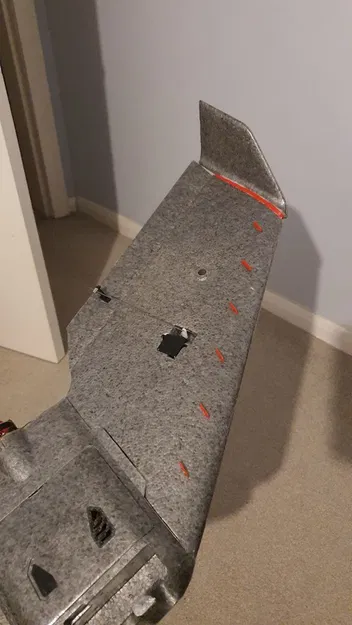

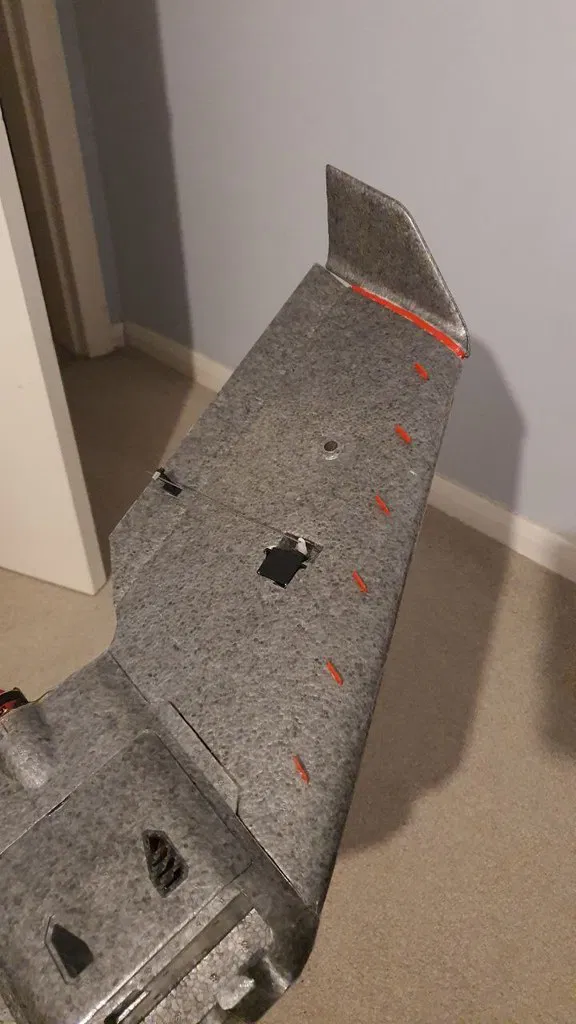

Cánh phụ rời cho cánh FPV Reptile S800. Tui không thích xài loại tích hợp ốc vít sẵn vì thấy nó thêm trọng lượng và phức tạp nên tui tự làm cái này hoàn toàn in 3D. Mỗi bên nặng khoảng 8g khi lắp xong.

Cái này giúp vận chuyển máy bay dễ hơn nhiều mà không sợ vô tình làm rớt cánh phụ!

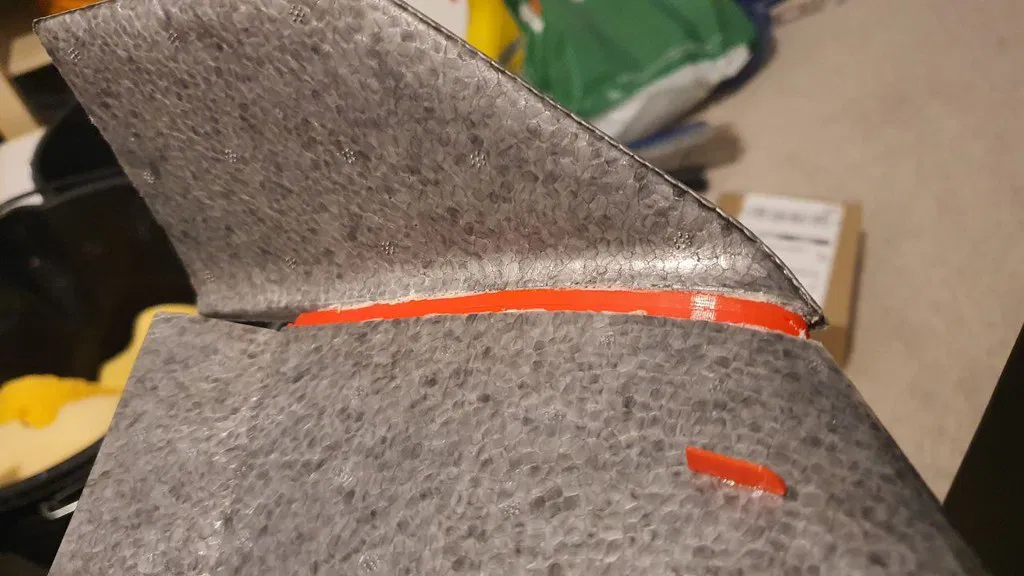

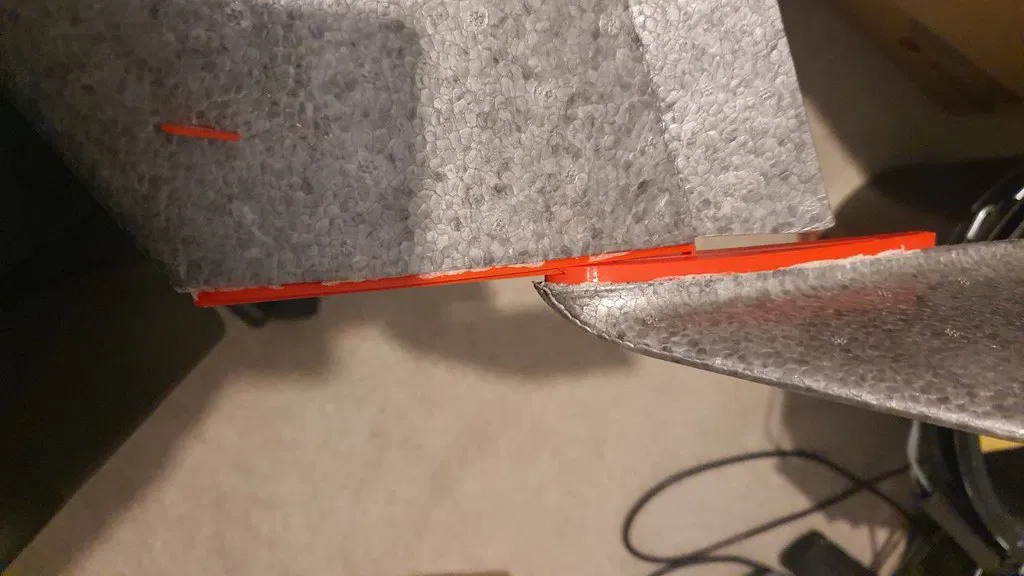

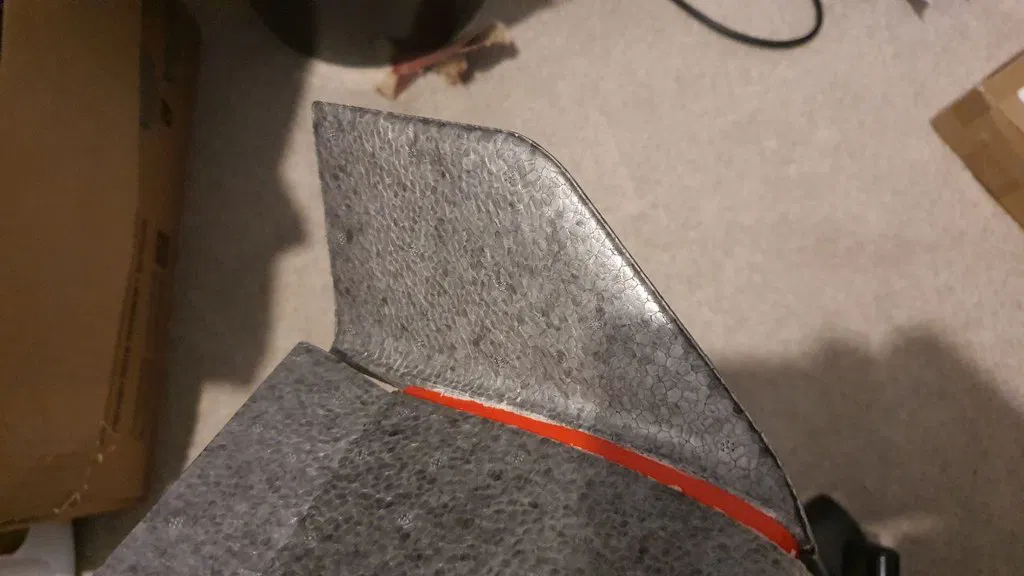

Cái này dùng thiết kế kiểu ray hình chữ V dài với một cái khía nhỏ ở phía sau. Ray cánh phụ trượt từ sau ra trước với một lực căng nhẹ, khi trượt hết thì cái khía ở cạnh sau sẽ khóa nó lại, giảm lực căng và giữ cố định.

Để tháo ra, bạn phải bóp nhẹ cái đầu khía in ra đồng thời trượt nó đi. Hơi khó một chút nhưng còn hơn là nó tự rớt ra nha!

Bạn cần in 4 mô hình cho một máy bay đầy đủ. Cánh + Thân máy bay, và sau đó là Cánh và Thân máy bay được Gương (Mirrored).

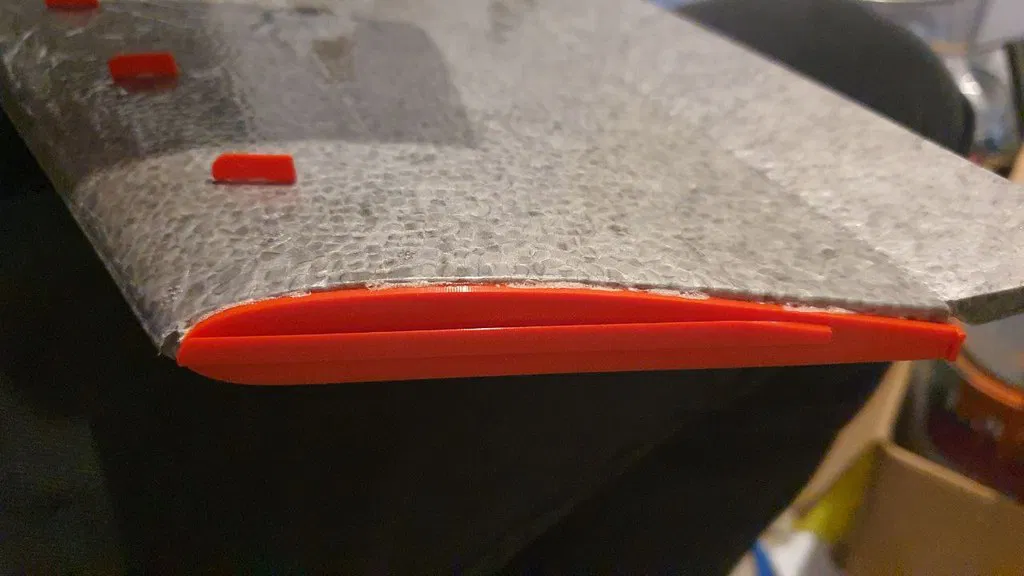

Phần ray nên được dán vào xốp, tui có thêm vài cái gai ngắn trên mô hình để ấn vào xốp. Cái này giúp cánh phụ không bị rớt ra ngoài ý muốn. Bạn cần ấn nhẹ vào xốp để các gai có thể bám vào xốp cùng với bản in hoặc dùng cây bút chì. Có vài mẫu căn chỉnh lỗ để bạn có thể dùng mũi khoan cho chính xác.

In phần gai xuống dưới, ray hướng lên trên. Có sử dụng support. Cách này sẽ giúp ray in ra đẹp nhất.

Phần ray có dung sai rất sít. Ban đầu lắp có thể hơi chặt nhưng sau vài lần lắp sẽ lỏng ra. Nếu máy in của bạn có dung sai lỏng lẻo thì có thể bạn cần chà nhám hoặc scale lại mô hình một chút.

Cài đặt in

Hãng máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Có

Độ phân giải:

0.2

Infill:

20%

Nhựa in: Verbatim PLA ĐỎ

Ghi chú:

In phần gai xuống dưới, có support. Bạn có thể giảm infill xuống 5-10% và số lớp tường xuống 2 nếu muốn nhẹ hơn nha ;)
