Hệ thống BIQU H2 cho máy in Creality CR-10 V2/V3

**** Hãy xem cái này nữa: BIQU H2 Fan duct by FHOGPHIL | Tải mô hình STL miễn phí | F3D.com (Tôi nghĩ nó tốt hơn cho CR10 V2/V3 vì ít khả năng bị can thiệp khi in cao. Đây là cái đang có trên máy in của tôi)

Cái này được thiết kế để có mặt ngắn hơn của khối nhiệt ở phía trước và phía sau. Nếu bạn muốn các mặt dài hơn ở phía trước và phía sau, hãy xem remix này: https://www.thingiverse.com/thing:4864920

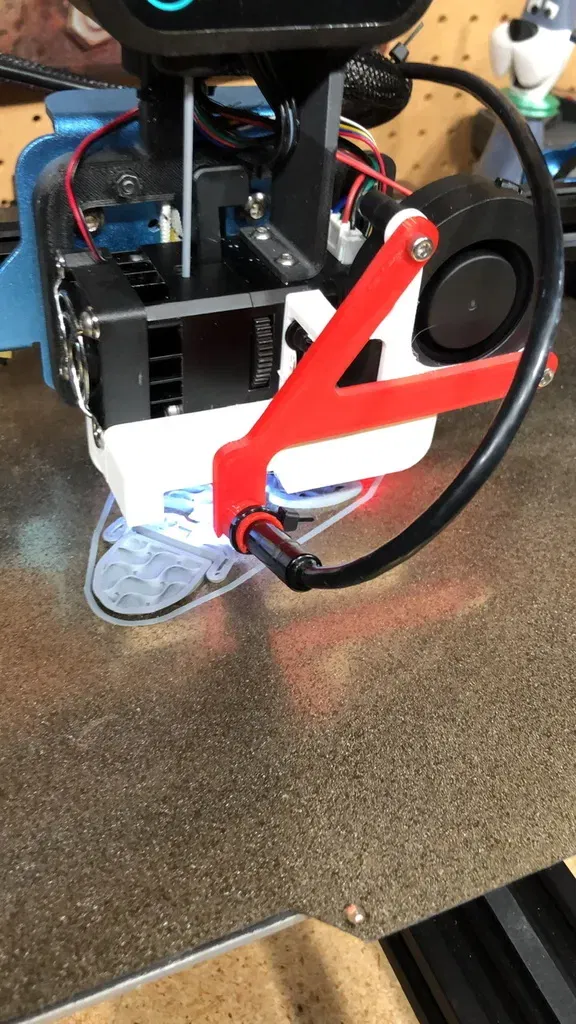

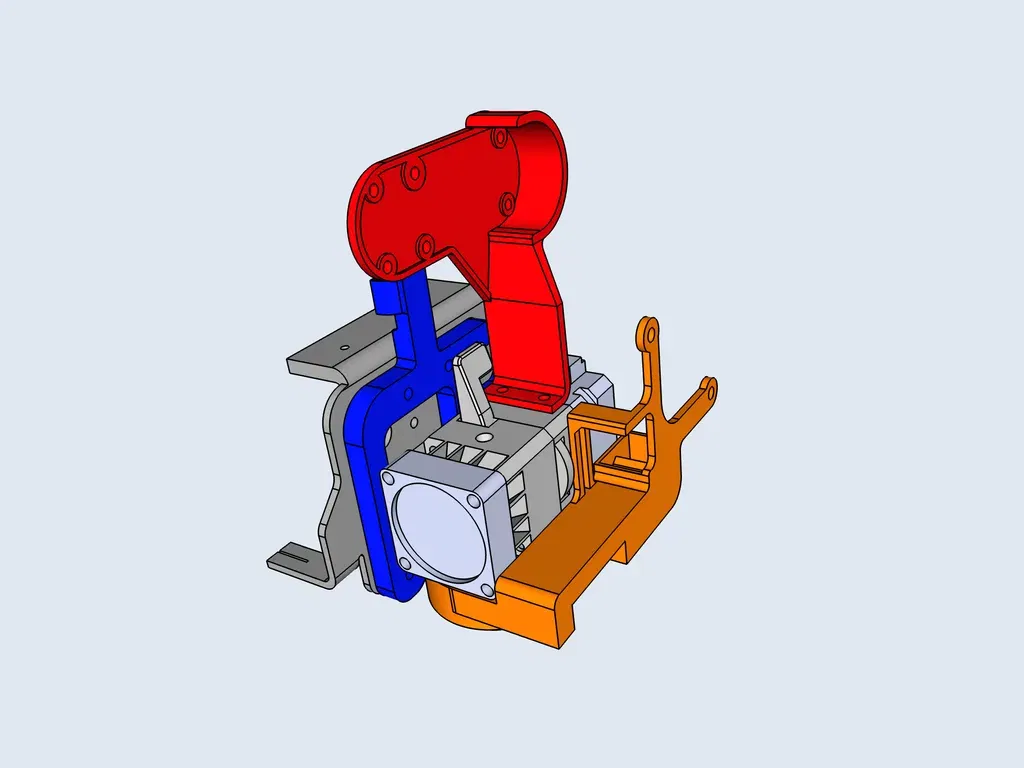

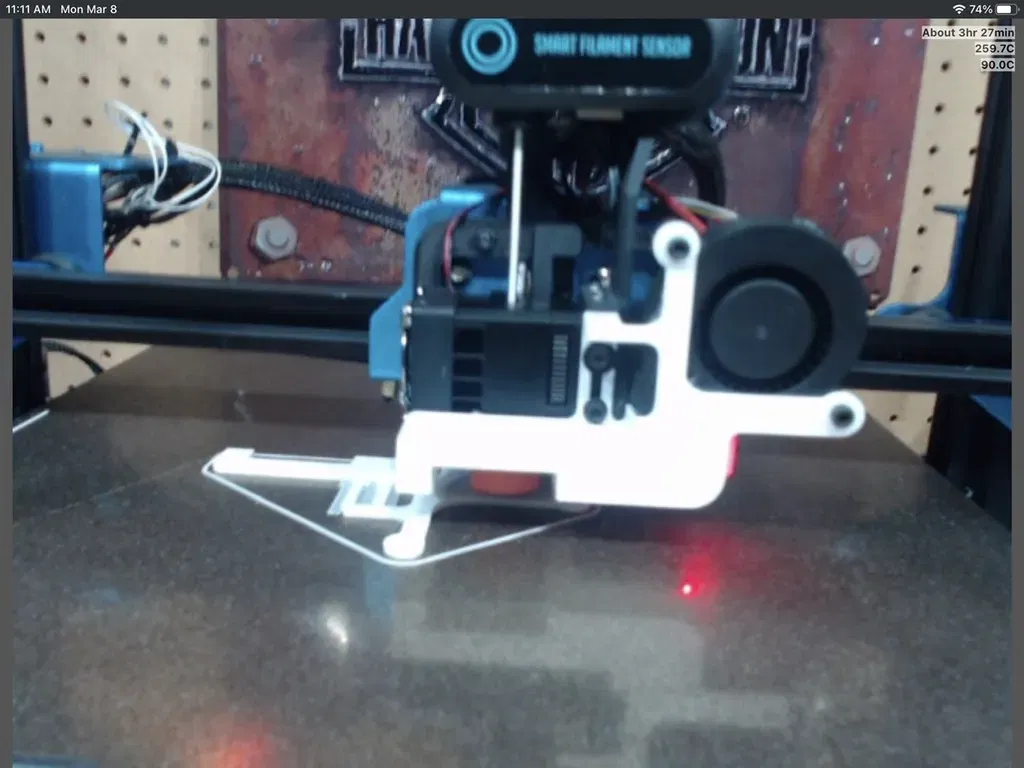

Hệ thống hoàn chỉnh để gắn BIQU H2 lên Crealty CR-10 V2 hoặc V3.

Dẫn dây nhiệt và cảm biến nhiệt giữa giá đỡ và đĩa. Dây nhiệt nên ra khỏi khối nhiệt ở bên trái khi bạn nhìn vào máy in.

Sẽ cần bu lông và đai ốc M3.

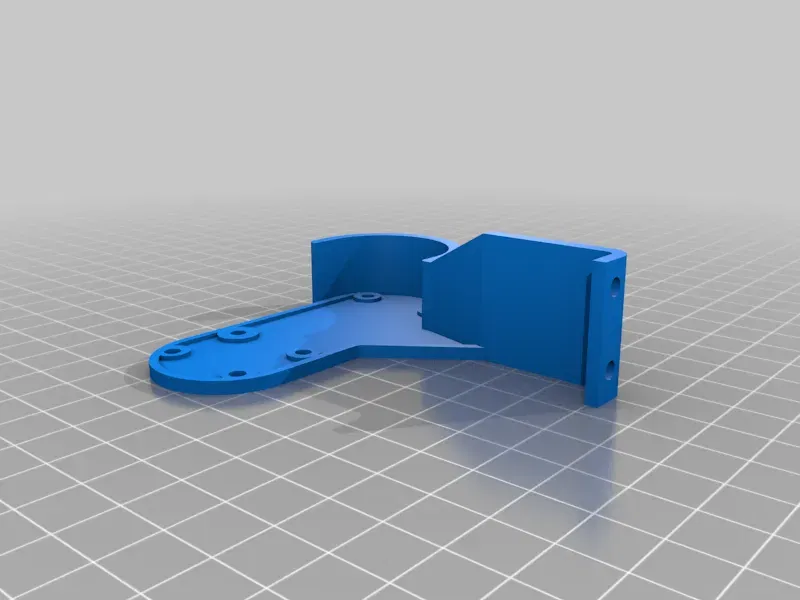

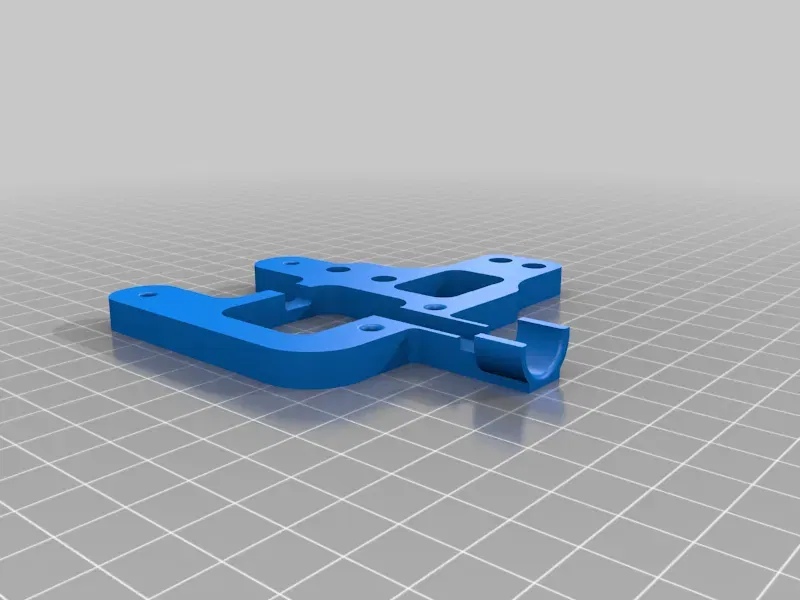

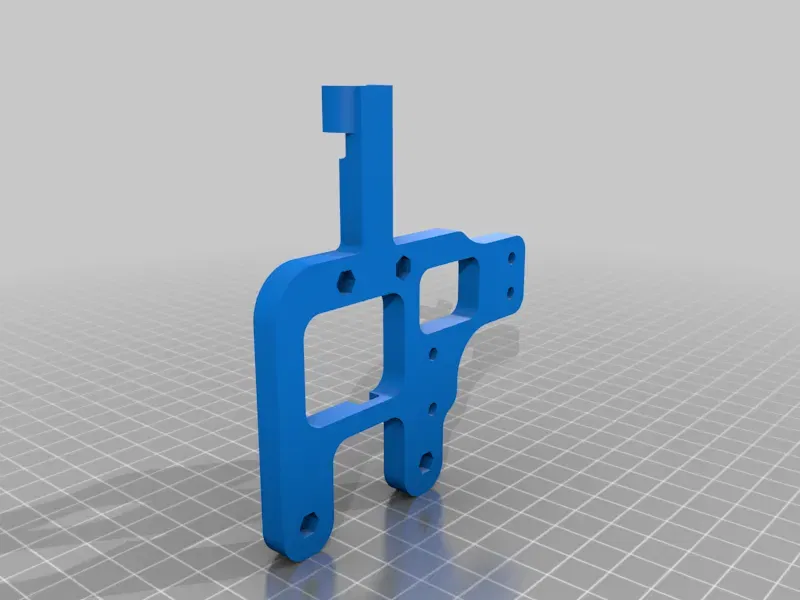

Gắn giá đỡ vào H2, lắp ráp vào máy in, ống dẫn vào H2 và cuối cùng là quạt.

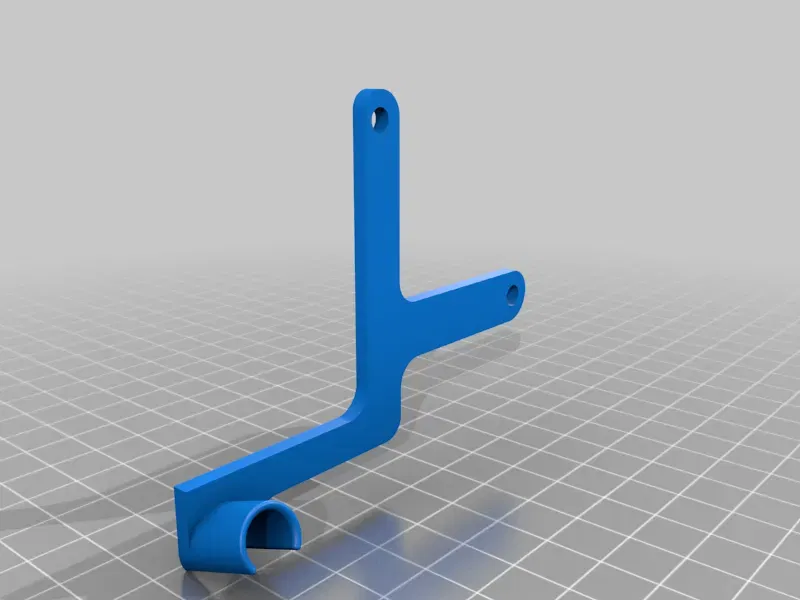

Giá đỡ cảm biến filament thông minh BTT của tôi được bao gồm.

Khuyến nghị in giá đỡ đặc. (100% độ đầy hoặc 999 lớp dưới tùy theo ý bạn).

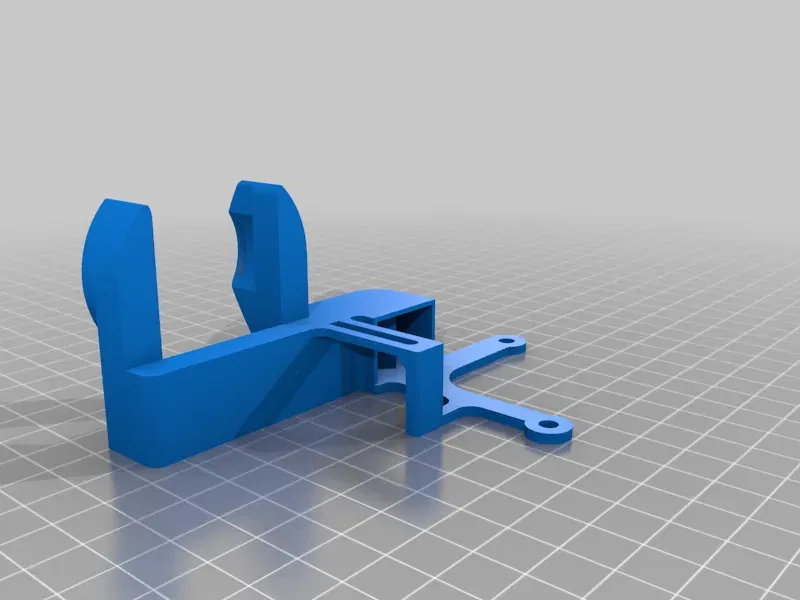

Ống dẫn quạt được thiết kế cho vòi phun 0.4 và 0.12 lớp. Tôi đã nhận được báo cáo rằng lớp 0.2 cũng đã hoạt động.

Cài đặt In

Thương hiệu Máy in:

Creality

Máy in:

CR-10

Bệ:

Không

Hỗ trợ:

Có

Độ phân giải:

0.12mm

Độ đầy:

100

Vật liệu: Bất kỳ PETG/PLA nào

Ghi chú:

Tôi đã sử dụng PETG cho ống dẫn và CF PLA cho phần còn lại.

Cô lập hỗ trợ chỉ cho khu vực mà ống dẫn gắn vào H2.

Cách tôi thiết kế cái này

Mô hình hóa

Sử dụng SHAPR3D trên IPAD.
