Grommet đi dây cho máy in 3D

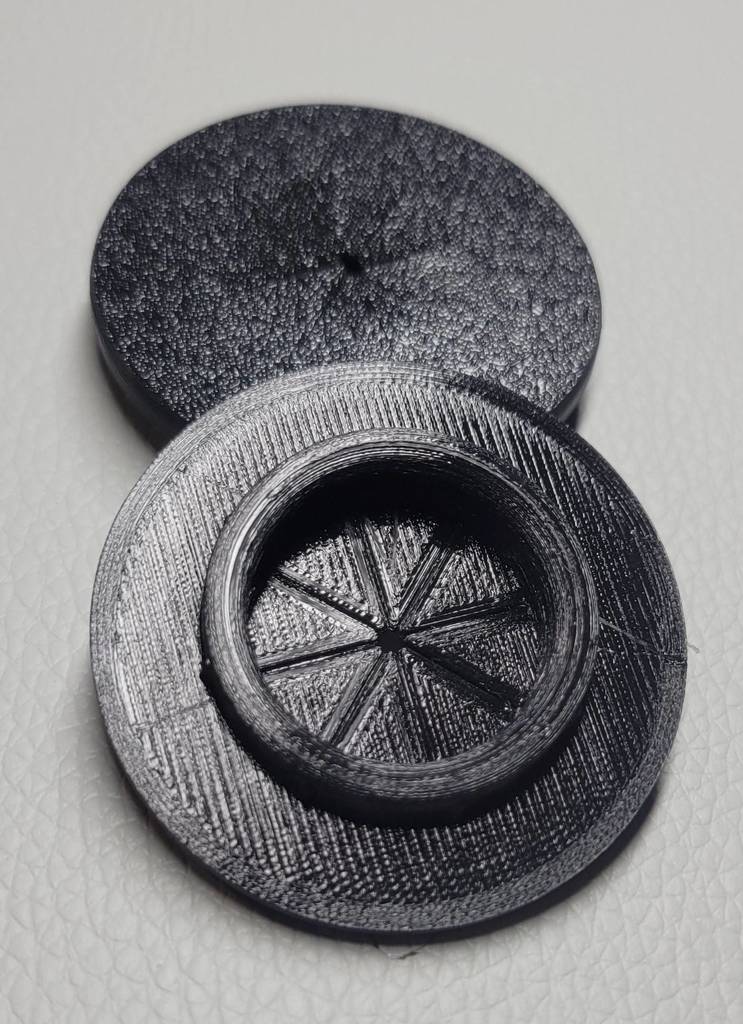

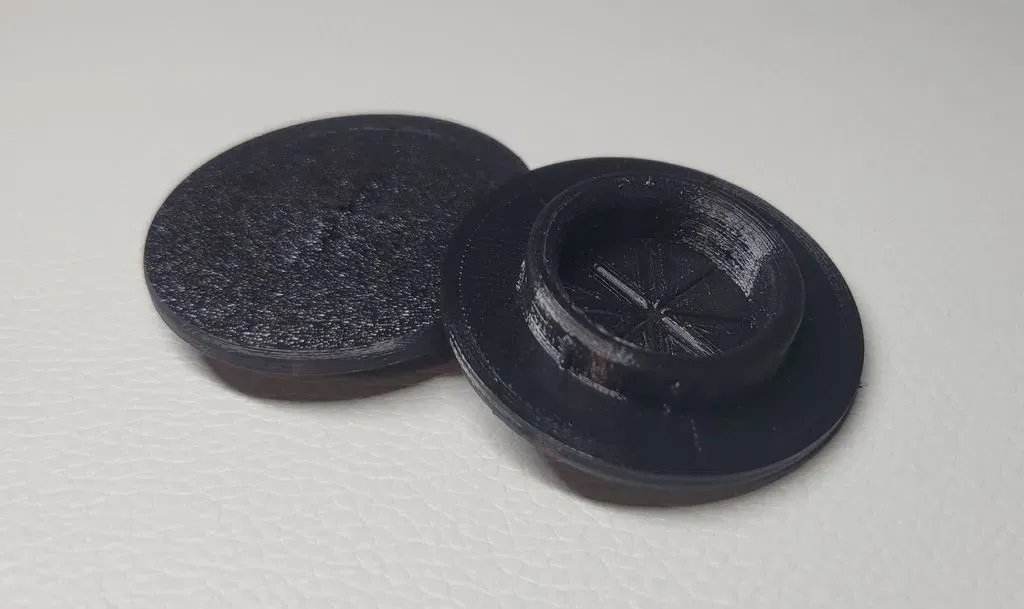

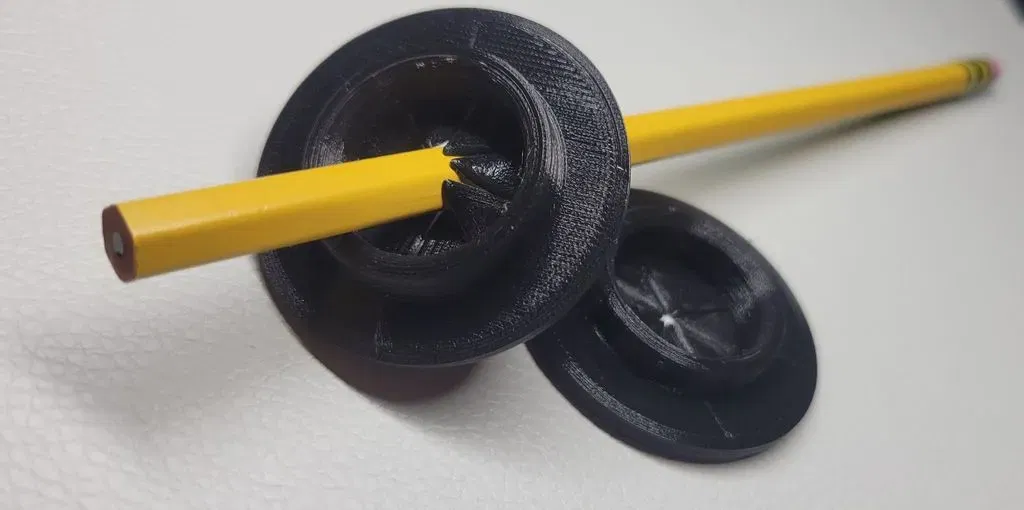

Đây là một vài grommet mà tôi đã làm cho vỏ máy in của mình. Tôi muốn có một cách tốt để đưa cáp nguồn và ống PTFE vào trong vỏ mà không có lỗ cho phép nhiệt thoát ra nhiều.

Tôi đã in của tôi bằng ninjaflex TPU (85A) nhưng tôi nghĩ rằng bất kỳ loại nào 95A trở xuống cũng sẽ hoạt động.

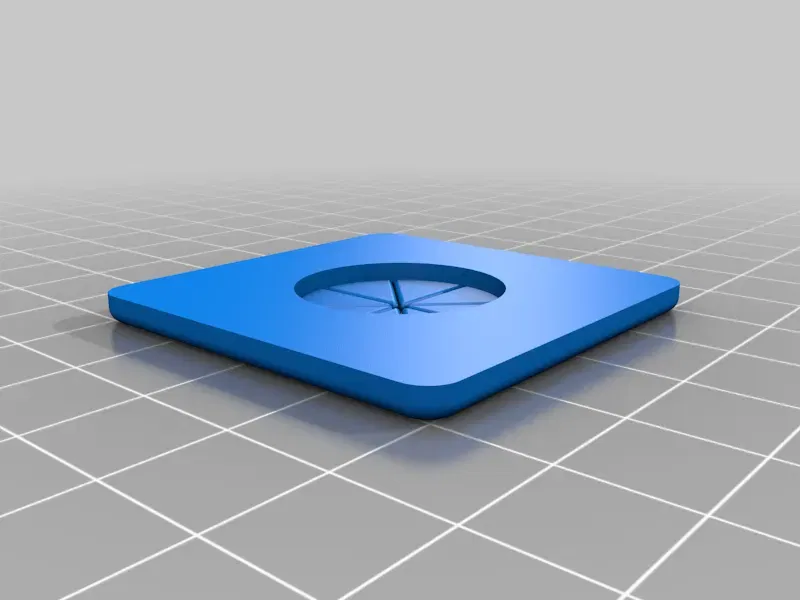

Bạn có thể điều chỉnh kích thước X và Y tùy ý, mặc dù khoảng cách giữa các hình tam giác sẽ rộng ra. Tôi không khuyến nghị thu nhỏ, vì khoảng cách hiện tại là 0.2mm và đã yêu cầu một chút xử lý sau để tách các tab ra.

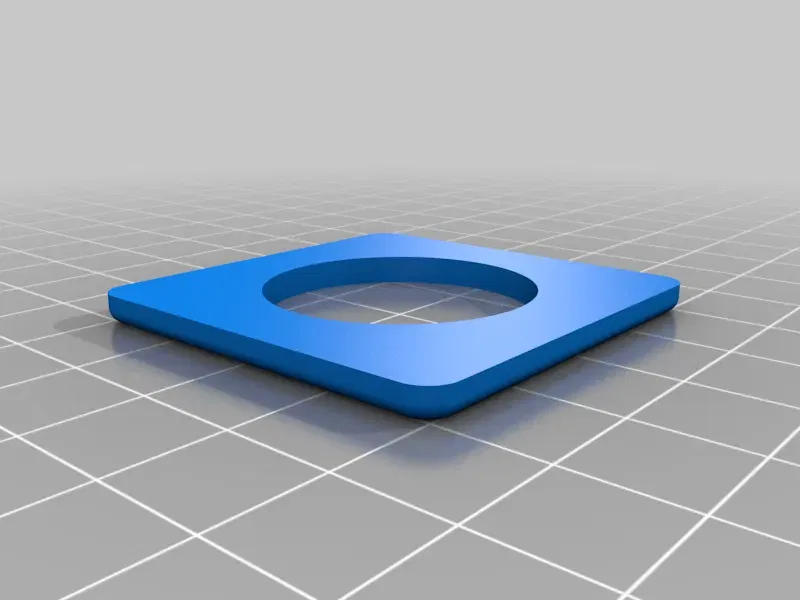

Tôi đã đính kèm các tệp fusion 360 phòng trường hợp bạn muốn chỉnh sửa. Tôi cũng đã thêm một phiên bản không đổ đầy để sử dụng làm mẫu đánh dấu nơi bạn có thể cần cắt.

Cài đặt In

Thương hiệu Máy in:

Prusa
