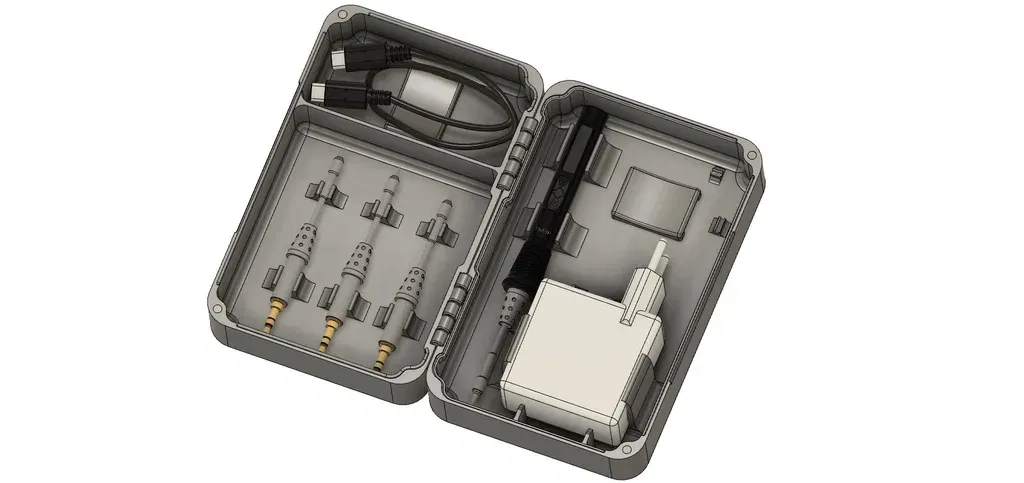

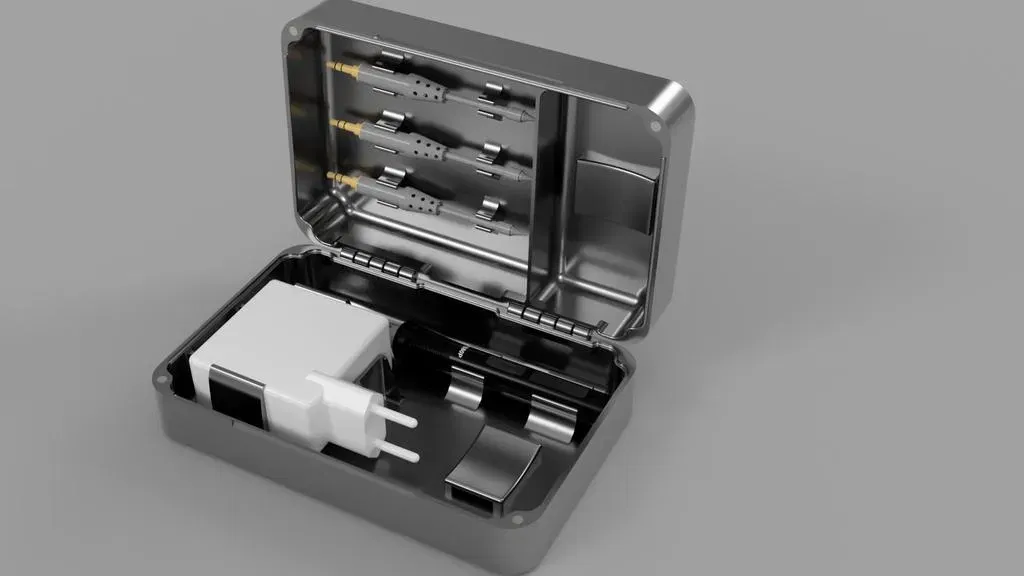

Vỏ đựng mỏ hàn TS80P với nguồn điện bên trong

Một phiên bản "nhỏ" remix của hộp hàn Kitlaan. Được điều chỉnh nhẹ cho nguồn điện châu Âu và nhiều đầu hàn hơn :-).

Nó được sử dụng cho:

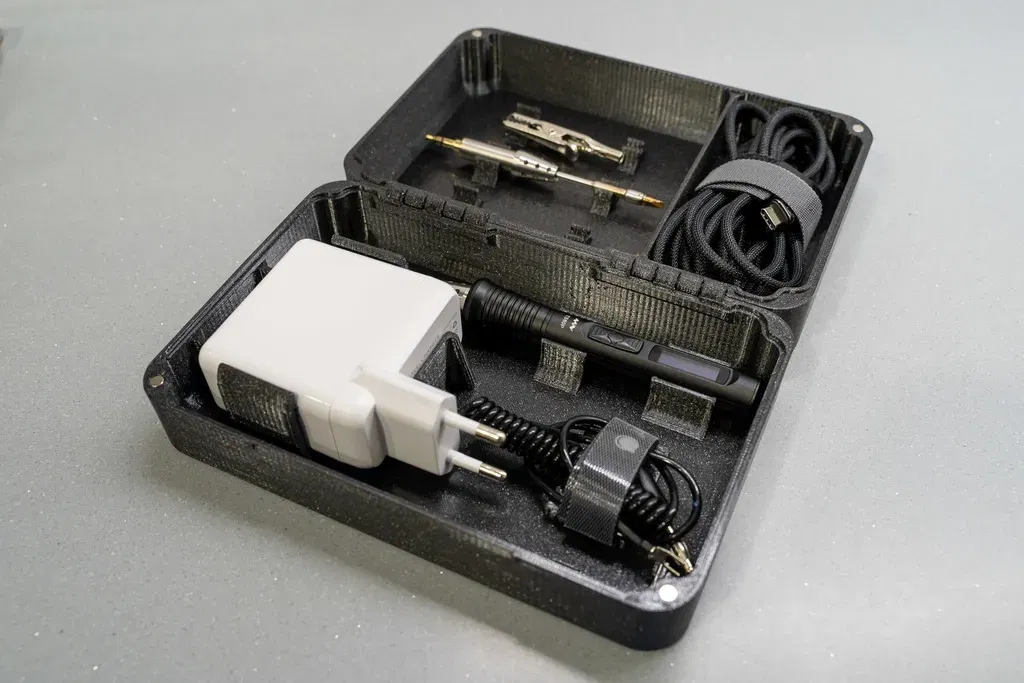

• Súng hàn TS80P + đầu hàn> - 3 đầu hàn bổ sung> - Nguồn điện châu Âu> - Cáp USB-C> - Cáp tiếp đất> - Chìa khóa L lục giác

Giống như bản gốc, tôi cũng sử dụng 4 miếng nam châm neodymium 4x2.

Dung sai rất ổn cho máy in của tôi, nhưng tôi tin rằng chúng quá bảo thủ đến mức mọi người đều có thể in mà không gặp vấn đề gì.

*Rev2 @ 13.2.2021*

Tôi đã để riêng .stl cho từng phần. Sử dụng ốc M3 hoặc ống tương tự làm trục. Lỗ trong bản lề có đường kính 3,3 mm. Đây chỉ là một sửa đổi nhanh như yêu cầu trong các bình luận.

*Rev1 @ 21.1.2021*

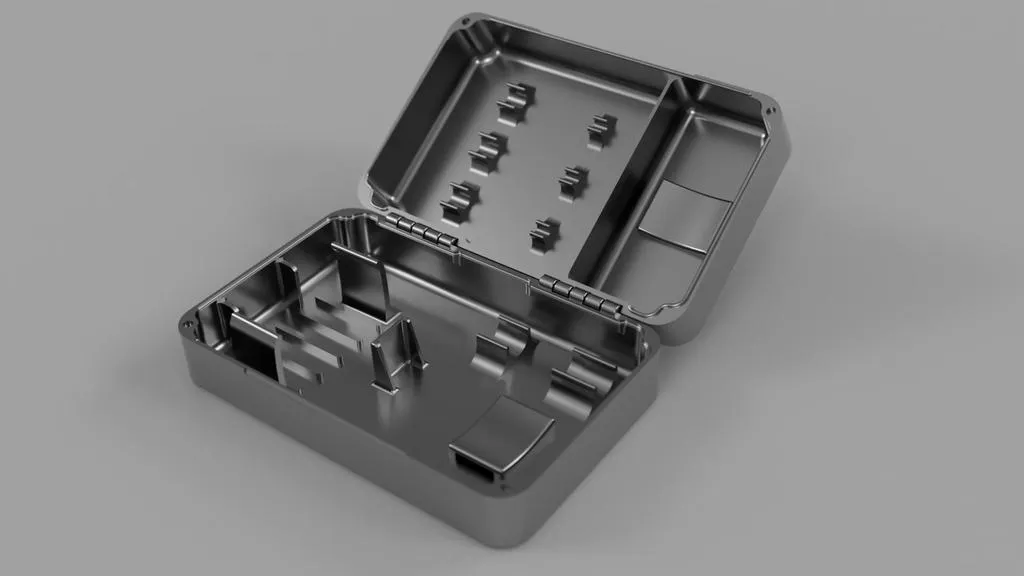

Tôi đã thực hiện một số thay đổi lớn bên trong hộp. Tôi đã thêm hai "giá đỡ" cho băng dính "Hook-and-loop". Bây giờ có thể để 2m cáp USB-C và cũng cáp tiếp đất từ bao bì gốc.

Tổ chức cáp Ugreen: https://www.aliexpress.com/item/32817624368.html?spm=a2g0s.9042311.0.0.27424c4d724kjt

Cáp USB-C 100W Baseus 2m: https://www.aliexpress.com/item/1005001530276603.html?spm=a2g0s.9042311.0.0.27424c4d2CTFnm

Cắt

Xin vui lòng xem hướng dẫn từ bản gốc.

Một mẹo nữa - sử dụng chiều cao lớp khác nhau cho 19 mm đầu tiên (ví dụ 0,28 mm) và in phần còn lại của hộp với chiều cao 0,2 mm. Các khoảng trống trong bản lề được "thiết kế" cho in 0,2 mm.

Điều đó có thể tiết kiệm rất nhiều thời gian in.

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3 Pro

Bệ in:

Không

Hỗ trợ:

Không

Độ phân giải:

0.2

Tỷ lệ lấp đầy:

15% Gyroid

Vật liệu: Prusament PETG Urban Gray

Ghi chú:

Tôi khuyên bạn nên in từ PETG do giá đỡ nguồn điện. Hai phần này phải linh hoạt.
