Kẹp Cắt Dremel / Dụng Cụ Quay

Đây là bộ gá cắt cho Dremel / Dụng cụ quay để cắt chính xác các thanh, vít, bu lông, mũi khoan, ống và nhiều hơn nữa.

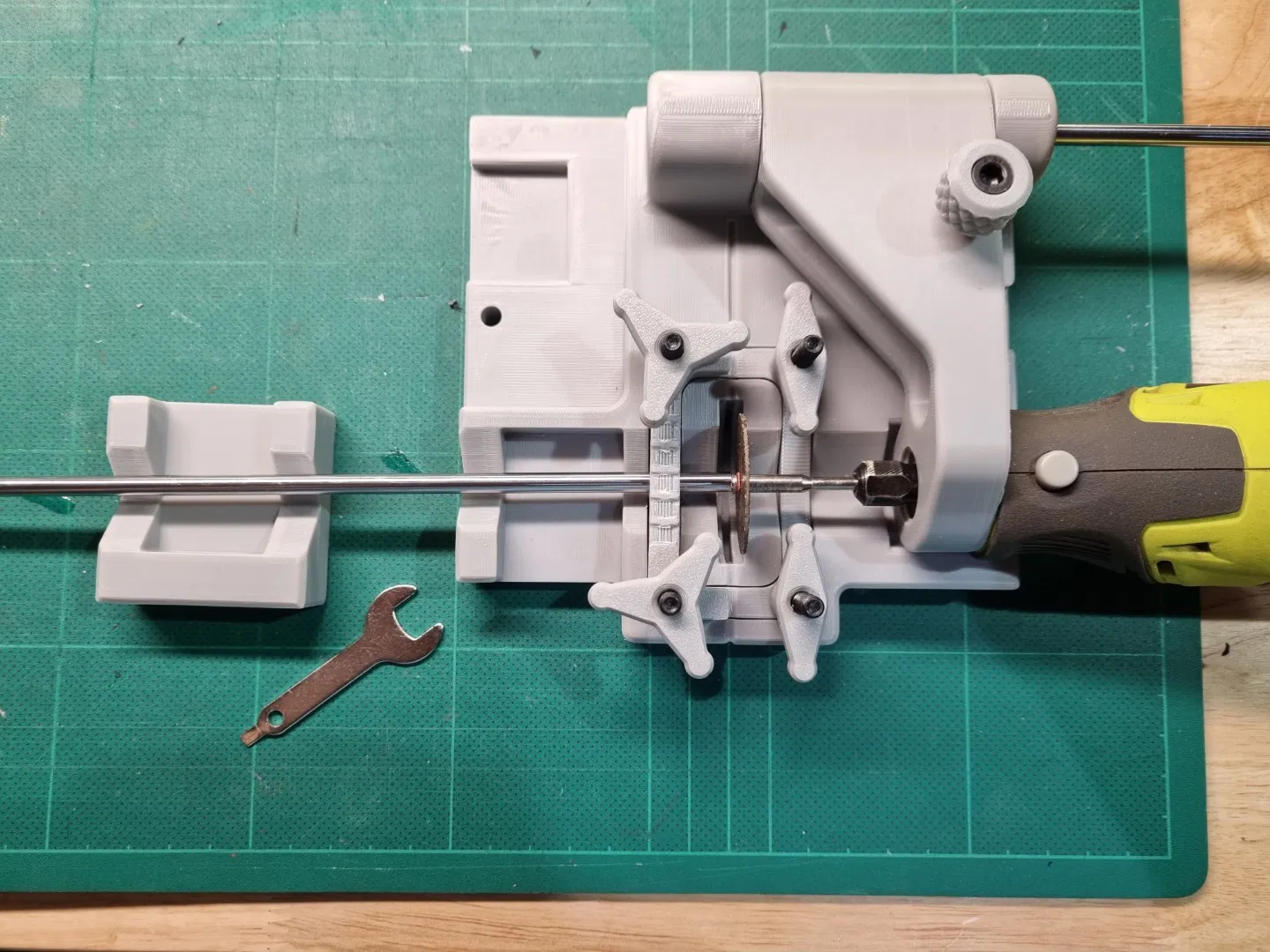

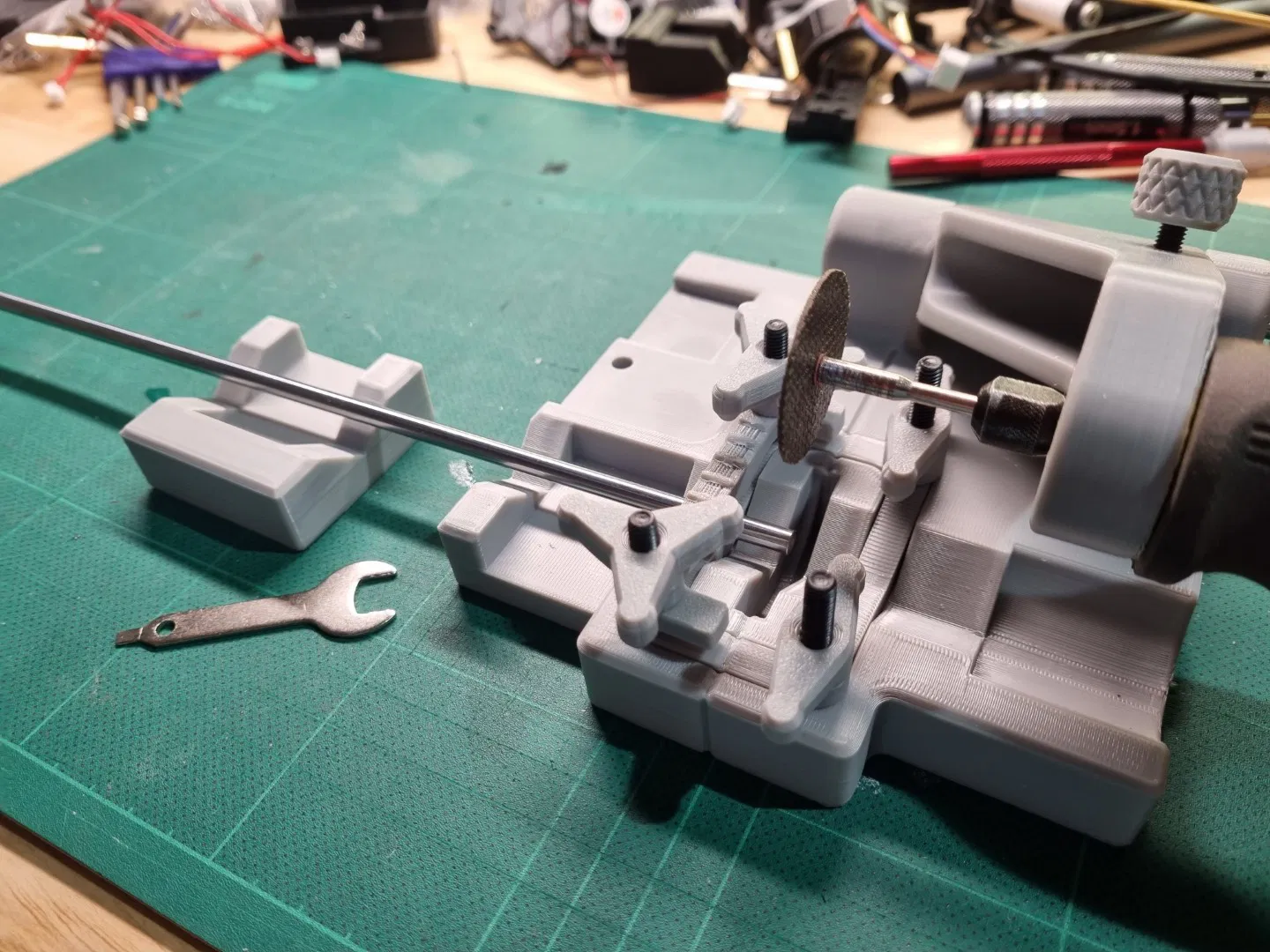

Tôi muốn làm Pin Mod trên Voron 2.4r2 của mình và tôi không có phương pháp chính xác để cắt các chốt theo kích thước. Tôi đã đặt hàng 2 thanh G6 5mm x 500mm được đề xuất và đã chỉnh sửa thiết kế này cho mục đích của bản mod này. Bạn sẽ thấy rằng tôi đang sử dụng hai thanh trong lần cắt đầu tiên, tôi nghĩ rằng những cải tiến này sẽ hoạt động phổ biến cho bất kỳ ai muốn cắt thanh hoặc ống một cách chính xác. Với đĩa cắt 38mm, chiều dài cắt tối đa khoảng 60mm tùy thuộc vào kích thước của thanh (và liệu bạn có sử dụng hướng dẫn có rãnh cắt hay không).

Nếu bạn mua đĩa cắt 60mm, bạn có thể cắt dài hơn nhiều bằng cách sử dụng kẹp ban đầu làm bệ đỡ. Với việc xoay ống một cách khéo léo, bạn có thể cắt được thứ gì đó lớn hơn nhiều.

Cái này cũng có thể sử dụng với Dremel Flex, nhưng tôi không có cái nào để thử nghiệm (bộ phận được cung cấp).

Nó có thể được kẹp hoặc bắt vít vào ván/bàn.

Cải tiến:

• Tinh chỉnh cho việc in ấn.
• Lỗ 5mm cho trục (dung sai chặt).
• Bu lông đầu lục giác cho kẹp. Với kẹp ban đầu, tôi đã gọi nó là bệ đỡ vì bạn có thể lật nó và sử dụng nó để nâng bệ cắt. Điều này có nghĩa là đôi khi bạn có thể cắt xuyên qua những thứ mà nếu không thì bạn không thể. Sau đó, tôi đã thêm một bộ phận kẹp khác để cố định vật liệu, bộ phận này chỉ có một mặt để không hạn chế độ sâu cắt (nhưng cũng có thể lật tùy thuộc vào những gì bạn đang cố định).
• Đường hướng dẫn cắt để đo lường dễ dàng. Điều này có thể được cải thiện với miếng thước dây tự làm hoặc thước mua sẵn.

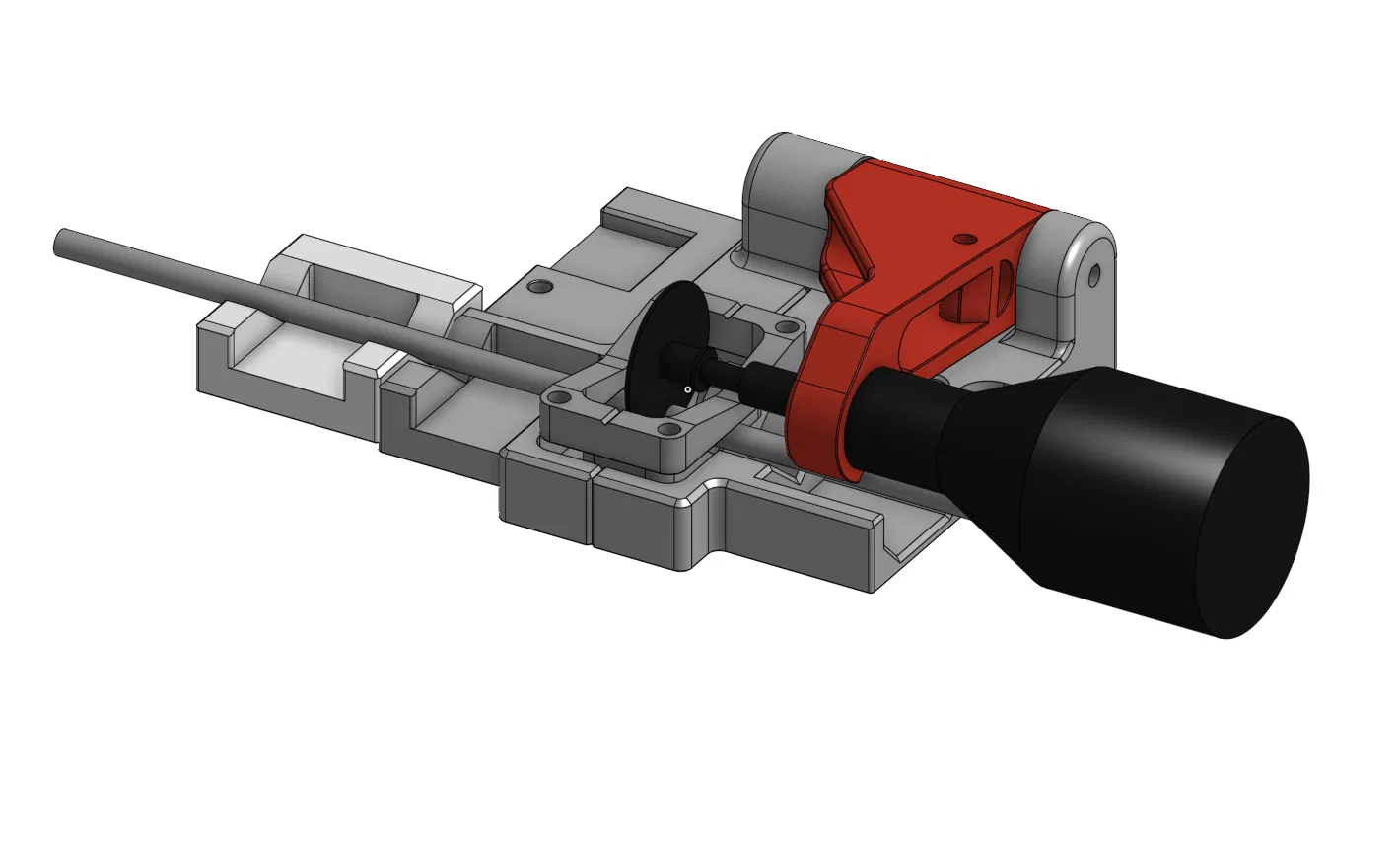

In ấn: In bằng cài đặt Voron tiêu chuẩn với ABS (khuyến nghị vật liệu chịu nhiệt cao). Có dung sai chặt trên các lỗ và bạn có thể muốn in thử nghiệm lỗ để biết liệu máy in của bạn có đáp ứng được yêu cầu hay không (một lỗ dành cho hướng dẫn và một lỗ cho đế). Vừa khít và bạn có thể cần mũi khoan 5mm nếu bản in của bạn không hoàn hảo. Tôi đã thêm các bộ phận hỗ trợ như một phần của thiết kế cho Dremel Flex và Kẹp, đồng thời định hướng tất cả các bộ phận để in. Nếu bạn không thích các bộ phận hỗ trợ tích hợp sẵn có thể cần dao để loại bỏ, bạn có thể chọn “tách thành các bộ phận” trong slicer của mình và để nó thêm các bộ phận hỗ trợ.

BOM: 1x Trục 5mm (85mm cho bản lề). Đề xuất hai cái từ đây. 4x Bu lông đầu lục giác M5x30-40 1x Bu lông M5x40+ SHCS cho bộ giới hạn độ sâu 5x Vòng đệm nhựa in 3D có cánh 3 cánh hoặc 2 cánh cho kẹp. Vít vặn tay cho bộ điều chỉnh độ sâu. 5x Đai ốc M5 1x Lò xo máy in 3D (kiểu Ender 3); 1x Băng Kapton hoặc nhôm để đặt dưới hành động cắt nhằm làm lệch nhiệt 1x Dụng cụ quay tương thích với phụ kiện Dremel (Tôi có một cái Ryobi với đầu nối có thể vặn ra để gắn vào bộ gá này). Khuyến nghị đĩa cắt 38mm. 1x Các bu lông khác để cố định, kẹp để kẹp vào bàn...v.v.

CẢNH BÁO: Cắt các bộ phận kim loại bằng đĩa quay rất nguy hiểm, đĩa có thể bị vỡ và một số bộ phận của vật liệu được cắt có thể bị văng ra với tốc độ rất cao. Giữ tay và mặt bạn tránh xa khi cắt và sử dụng thiết bị bảo hộ phù hợp (kính bảo hộ, găng tay và quần áo dày).
