IKEA Lack Rack Pro

Nếu bạn thích ý tưởng của lackrack, nhưng không muốn khoan vào chân bàn Lack để gắn thiết bị, hoặc chỉ muốn xếp chồng chúng lên nhau, thì đây có thể là giải pháp.

Ngoài các bộ phận in 3D, bạn còn cần phần cứng sau:

2 x bàn IKEA Lack

4 x thanh ray rack 19" Adam Hall 18U (mã sản phẩm: 61535 B 18)

20 x ốc M6x20 hoặc M6x25

20 x đai ốc M6 (ưu tiên loại có vòng khóa nylon)

40 x vòng đệm M6

Phần cứng tùy chọn:

8 x vít gỗ đầu phẳng 4mm cho các bộ phận ở giữa

4 x bánh xe, gắn ở dưới đáy, nếu bạn muốn di chuyển rack

Hướng dẫn lắp ráp:

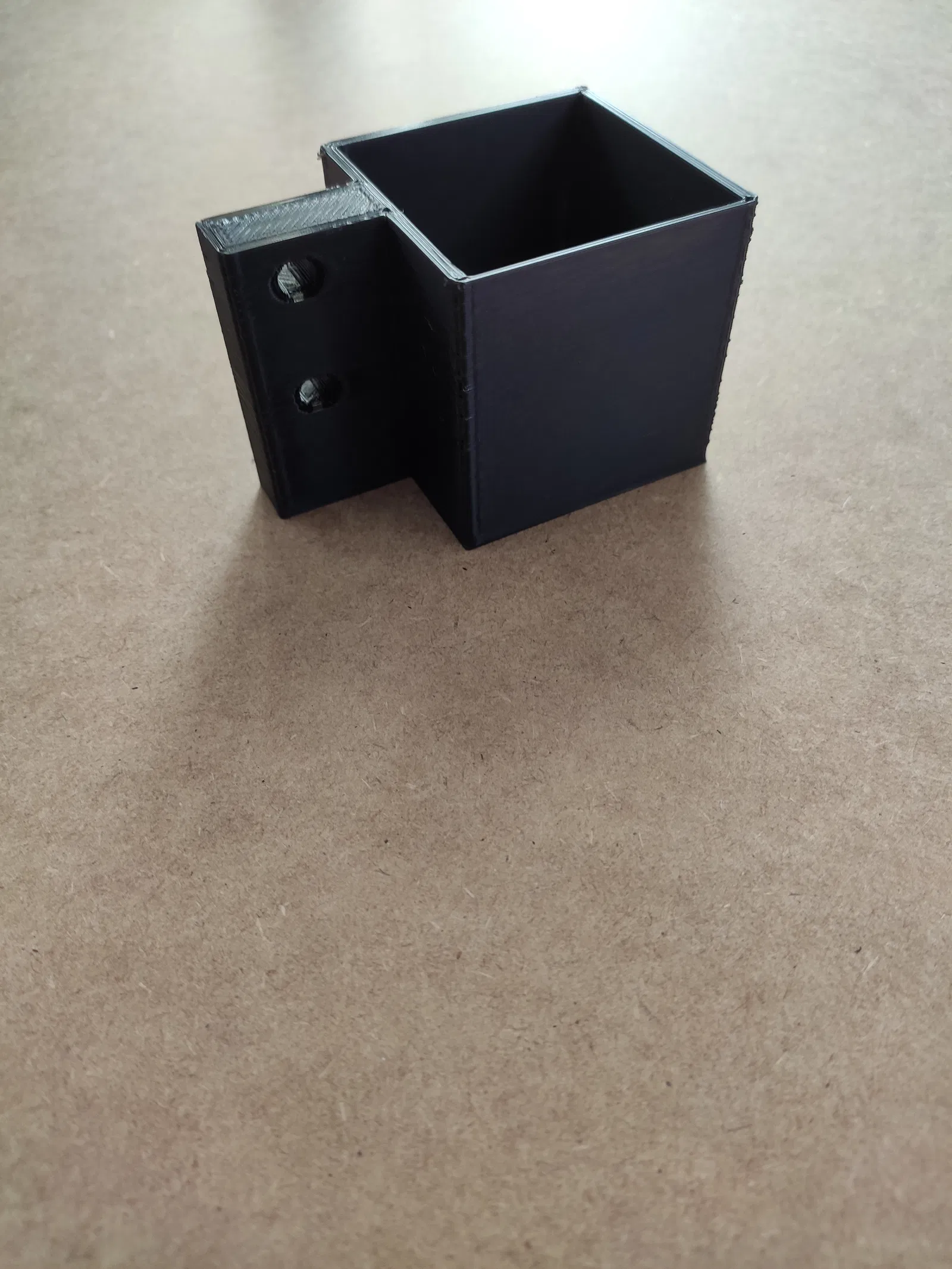

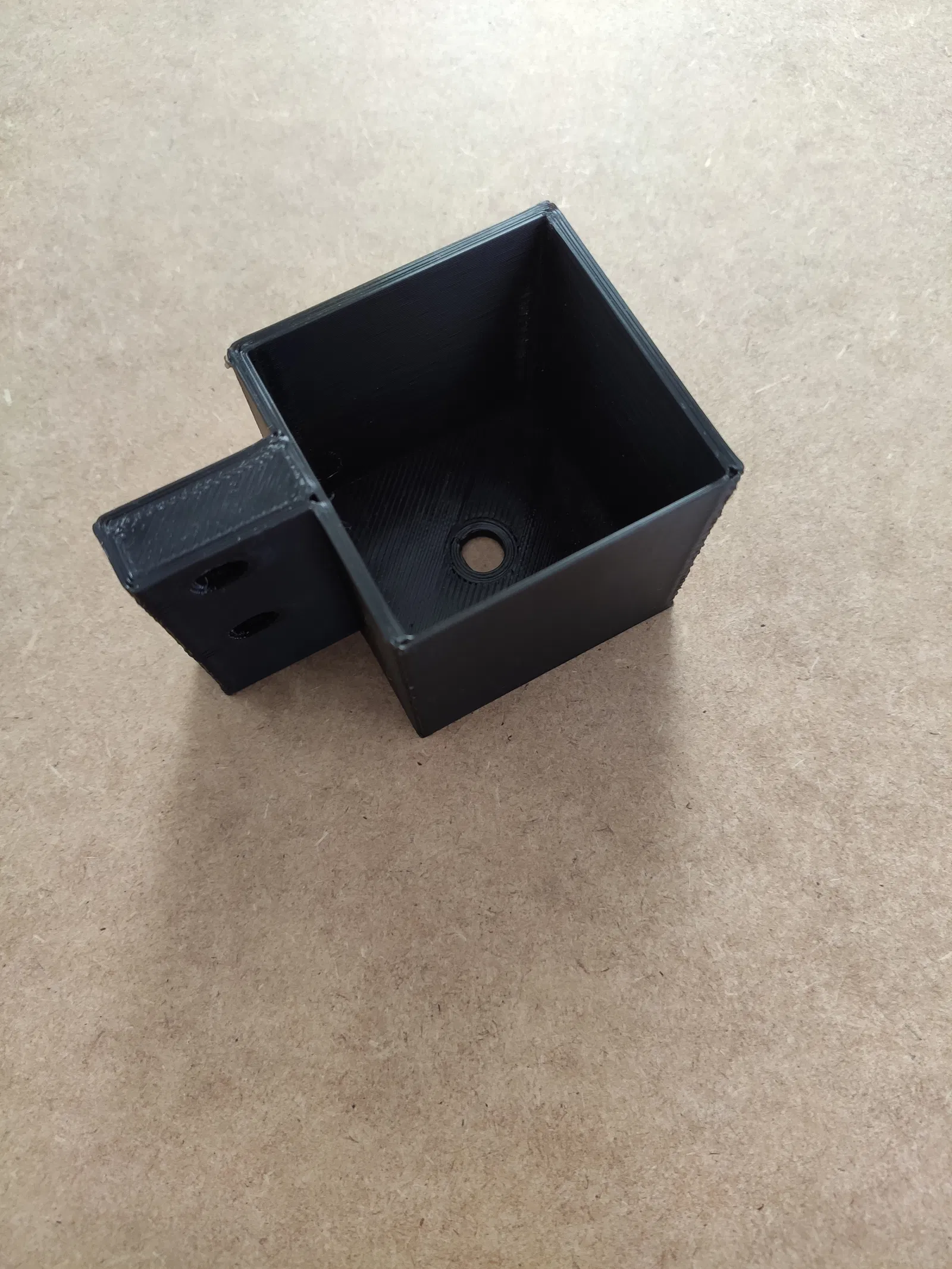

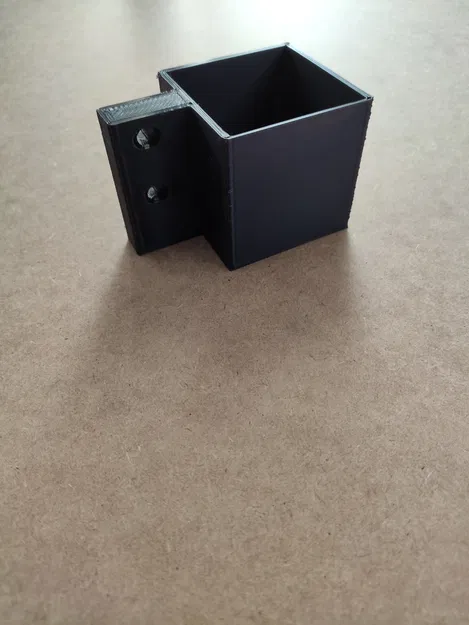

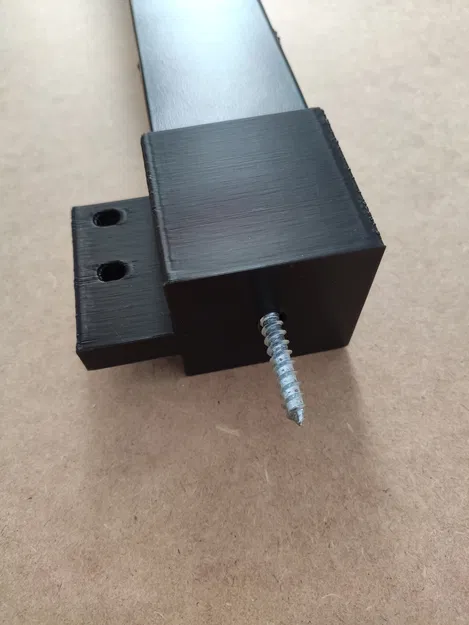

Bạn cần in 4 cái cho mỗi loại bộ phận (tổng cộng 12 bản in). Bộ phận TopRight cũng được dùng làm BottomLeft, và TopLeft cũng được dùng làm BottomRight. Khi lắp bàn Lack, sau khi vặn chặt ốc vào chân bàn bằng tay, hãy đặt bộ phận in 3D lên trên chân bàn trước khi vặn vào mặt bàn, đảm bảo nó chỉ đúng hướng khi đã siết chặt vào mặt bàn. Sau khi hoàn thành cả hai bàn, hãy xếp chồng chúng lên nhau, hai chân bàn úp vào nhau, sau khi đã trượt các bộ phận ở giữa vào chân bàn.

Lưu ý:

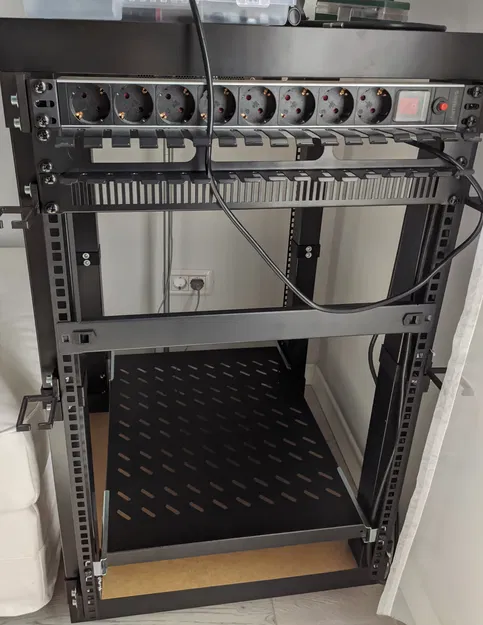

Nếu bạn gắn tất cả thiết bị vào cả 4 thanh ray (thanh ray trước và thanh ray sau) thì nó có thể chịu được trọng lượng 30-40kg, thậm chí nhiều hơn. Nếu bạn có UPS, tôi khuyên nên đặt nó ở dưới cùng, đặt trực tiếp lên mặt bàn Lack, để nó không tạo thêm trọng lượng lên các thanh ray.

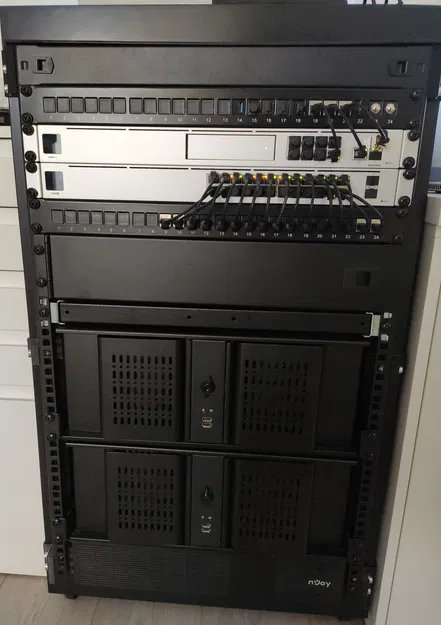

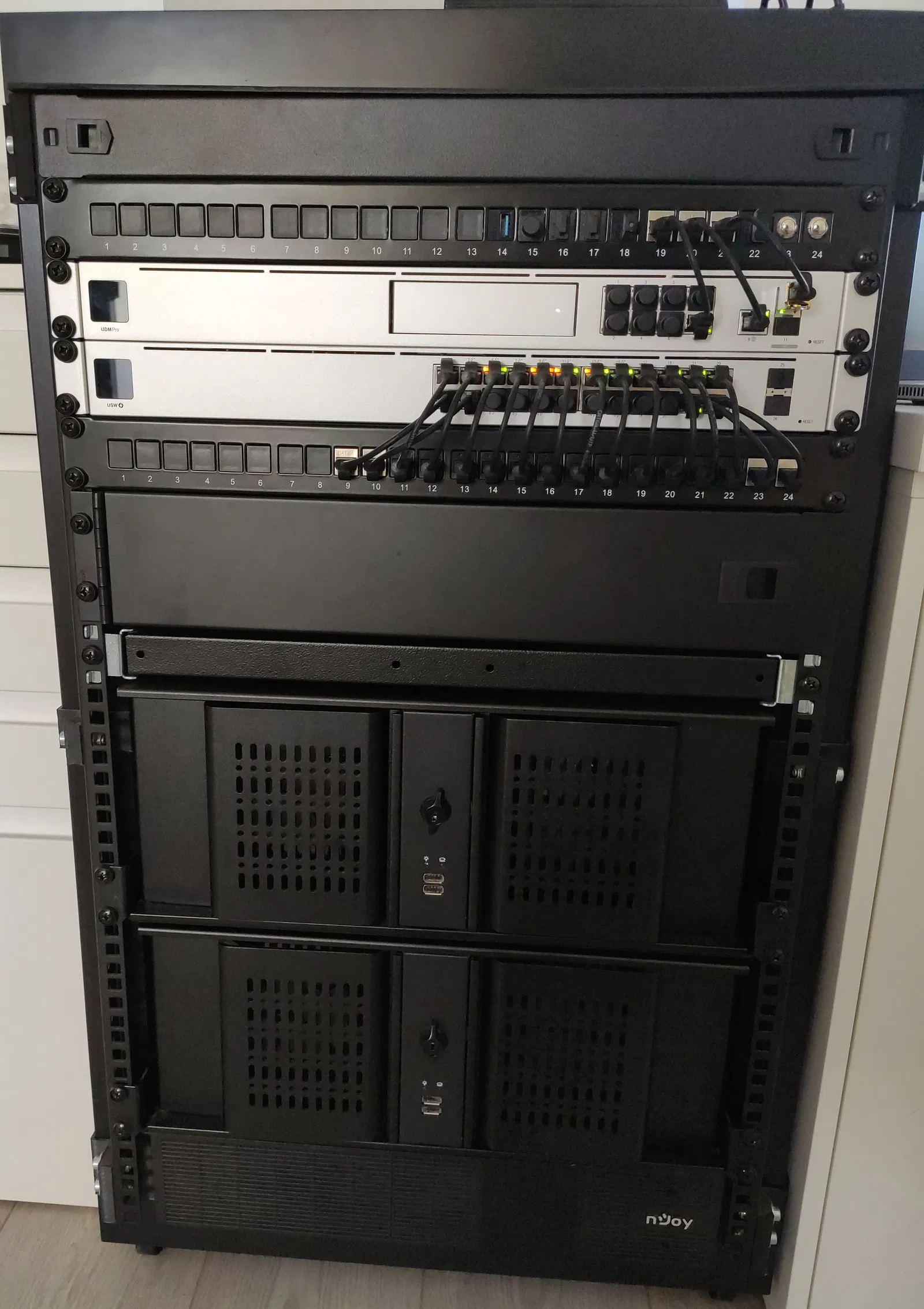

Tôi đã in các bộ phận của mình bằng PLA thông thường và chúng vẫn chắc chắn sau hơn 1 năm, với trọng lượng hơn 30kg.

Cập nhật ngày 19.03.2024: Thật không may, một trong các tệp đã tải lên bị sai. Tôi đã tạo 2 kích cỡ khác nhau, một cho ốc M6x20 và một loại dày hơn cho M6x25. Các tệp gốc bị lẫn lộn (một cái từ bộ M6x20 và một cái từ bộ M6x25). Bây giờ tôi đã thêm 2 thư mục khác nhau cho mỗi kích cỡ. Trong trường hợp bạn muốn có giá đỡ chắc chắn hơn một chút, bạn có thể sử dụng biến thể M6x25, nhưng xin lưu ý rằng điều này sẽ yêu cầu ốc vít dài hơn, như tên của nó đã ám chỉ.
