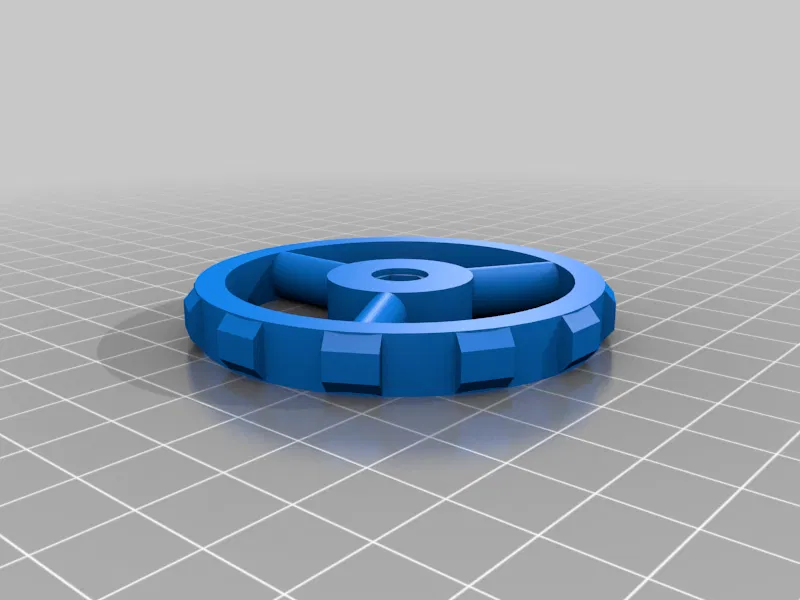

Bánh xe vặn cỡ lớn cân mặt bàn với đai ốc M4

Đây là bánh xe vặn cỡ lớn để cân mặt bàn máy in 3D FDM, đặc biệt là những máy có không gian đủ và sử dụng ốc M4 để cân chỉnh.

Tôi làm cái này cho máy CTC A10S của mình, một bản sao của CR-10, sau khi một cái đai ốc nhỏ xíu bị vỡ. Bánh xe này cần một con đai ốc M4 cho mỗi cái.

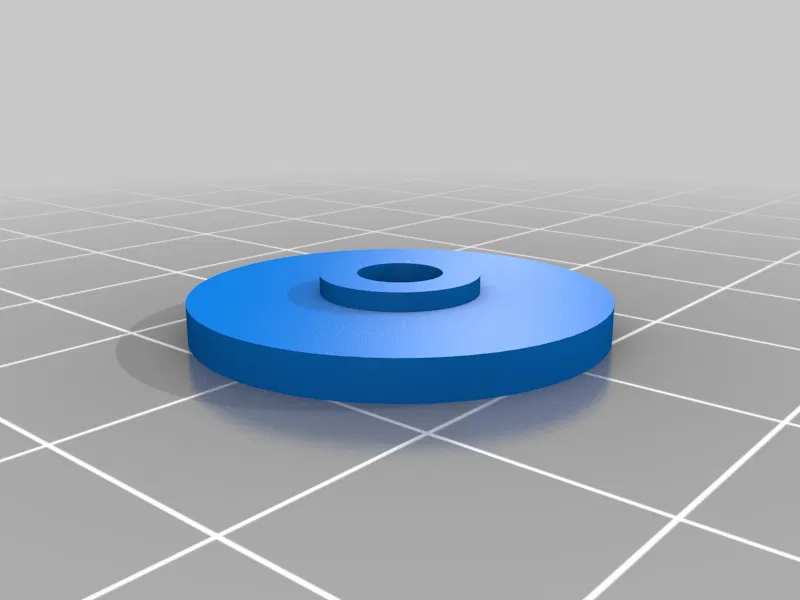

Đai ốc sẽ được giữ cố định bằng cách dán phần nắp, mặt có vòng tròn úp xuống, lên bánh xe sau khi đã đặt đai ốc vào và nó đã vào khớp hoàn toàn.

Những bánh xe này hoạt động tốt trên máy CTC A10S của tôi và cũng vừa với máy Anet A8 Plus. Chúng có thể hoạt động trên nhiều máy in FDM cỡ lớn.

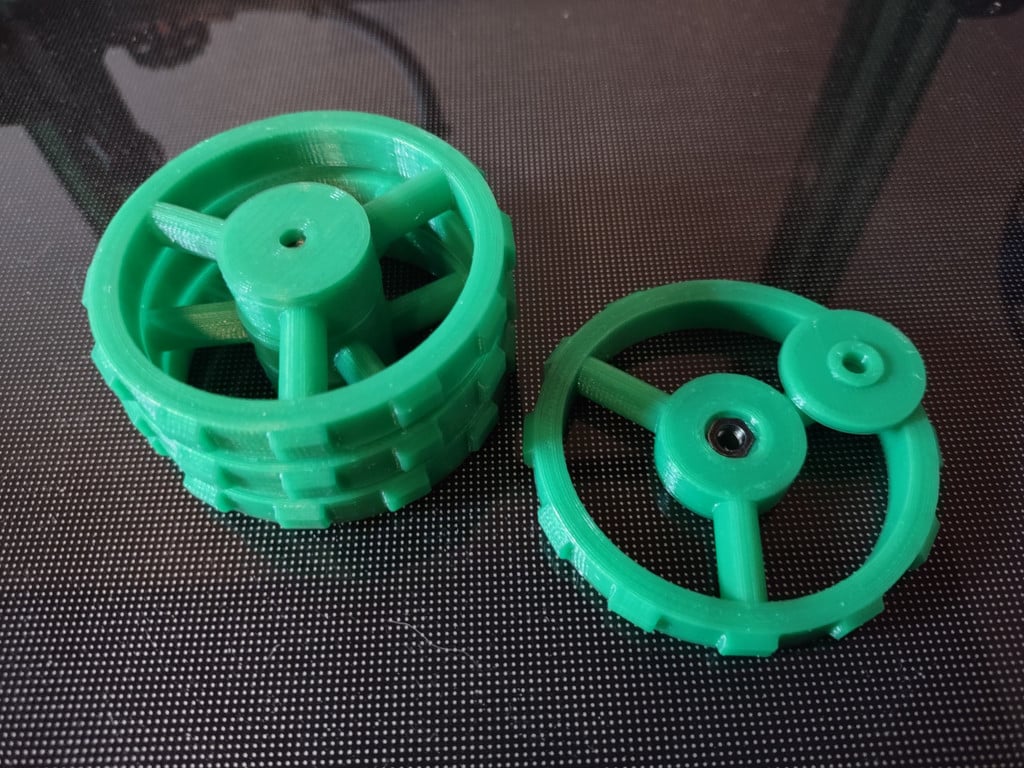

Tôi đã in chúng bằng PLA và dán chúng lại với nhau bằng keo cyanoacrylate "Super Glue". Các vật liệu khác có thể cần một loại keo dán phù hợp khác...

Chúng được thiết kế để lắp vào máy in với mặt nắp hướng lên trên, tiếp xúc với đáy của bộ phận đỡ mặt bàn.

Cài đặt In

Máy in:

CTC A-10S

Rafts:

Không

Supports:

Không

Độ phân giải:

.2

Infill:

20%

Nhựa in:

Jinos 3D PLA

Màu xanh lá

Ghi chú:

In gồm hai phần, bánh xe và một nắp, định hướng như trong file STL mà không cần supports.

Sau khi in ============

Đặt một con đai ốc M4 vào bánh xe, mặt phẳng và thẳng hàng với phần khoét lục giác. Dùng ốc M4 để siết chặt đai ốc vào bánh xe cho đến khi nó phẳng hoàn toàn với đáy bánh xe. Dán nắp lên bánh xe với mặt vòng tròn úp vào trong. Đầu nắp được thiết kế để hướng lên trên khi lắp vào các ốc cân chỉnh mặt bàn. Đảm bảo keo đã khô hoàn toàn trước khi sử dụng.
