Hệ thống Pegboard Module - Kệ Đựng Chai Resin (Elegoo/Anycubic 1Kg)

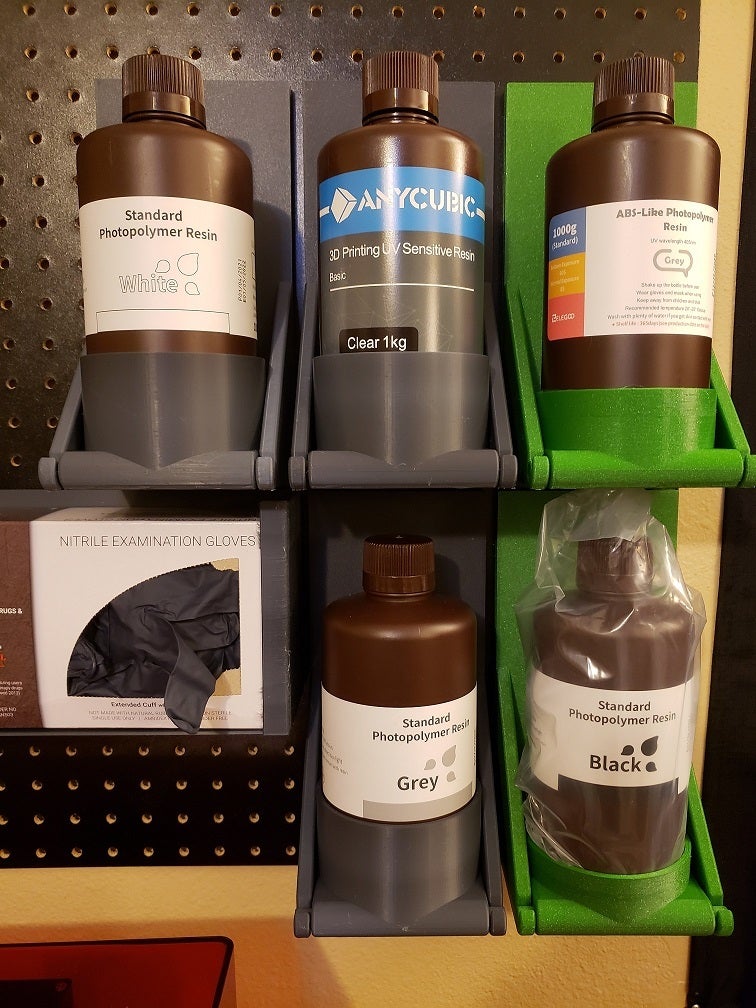

Dạo gần đây tui có tậu cái máy Elegoo Mars 2 Pro với Elegoo Saturn, mà tui cần chỗ để chai resin nên tui đã mở rộng cái Hệ thống Pegboard Module của mình và làm thêm cái cơ cấu nghiêng để chứa chai.

Cái kiểu nghiêng này cho phép mấy bà mấy ông cất chai resin sát nhau hơn, kiểu như mấy bà mấy ông muốn lấy hay để chai ra mà không bị vướng gì mấy cái đồ khác gắn phía trên pegboard luôn.

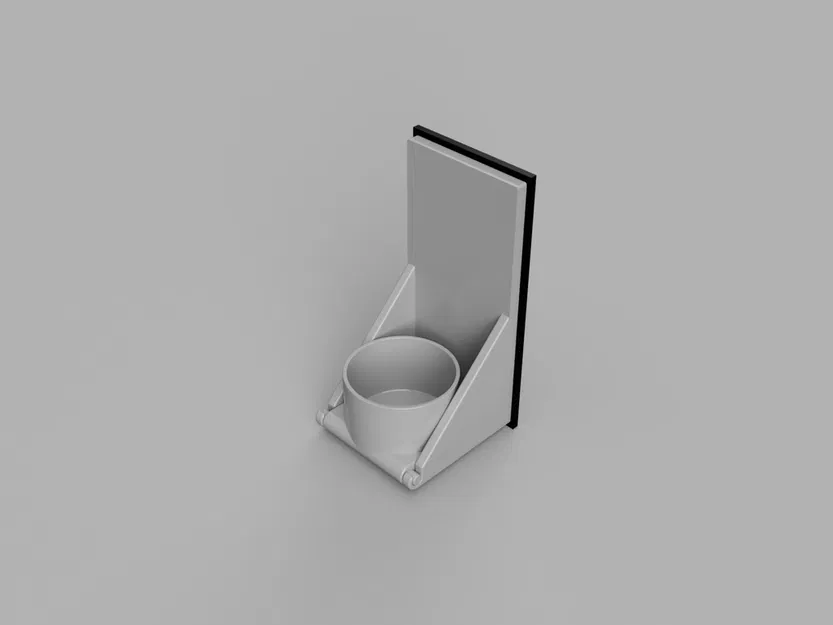

Có 6 món lận nha:

• Cái cốc đựng chai resin
• Nửa phía trước của cái đế mà cái cốc gắn vô
• Nửa phía sau của cái đế mà nó kết nối với cái ngàm gắn pegboard
• Cái ngàm gắn pegboard với 2 cái chốt của nó

Cái ngàm gắn pegboard và 2 cái chốt của nó Mấy bà mấy ông sẽ cần 4-6 con ốc M3x10 để gắn hai nửa của cái đế lại với nhau.

Có kèm file F3D và STEP luôn cho mấy ông bà nào muốn sửa lại cho hợp ý mình nha.

CHỈNH SỬA NGÀY 02/04/2021: Tui mới tậu chai Elegoo Resin Translucent mà nó hơi bự, nên tui phải nới rộng đường kính bên trong cái cốc đựng resin ra để bù lại và tui có đính kèm file mới. Mấy file STL với file gốc liên quan sẽ có tên là "Slightly Larger Resin Cup".

Ghi chú:

Mấy món này in được luôn ở chiều hướng dẫn luôn rồi đó. Cái cốc thì cần có support, còn nửa phía trước của đế thì tùy chọn support. Mấy file còn lại thì không cần support đâu.
