Hệ thống Pegboard Module - Bánh Mì

Hồi lúc mới thấy cái "Vertical Laboratory" của user JesusGomez trên Thingiverse là tui in thử mấy cái.

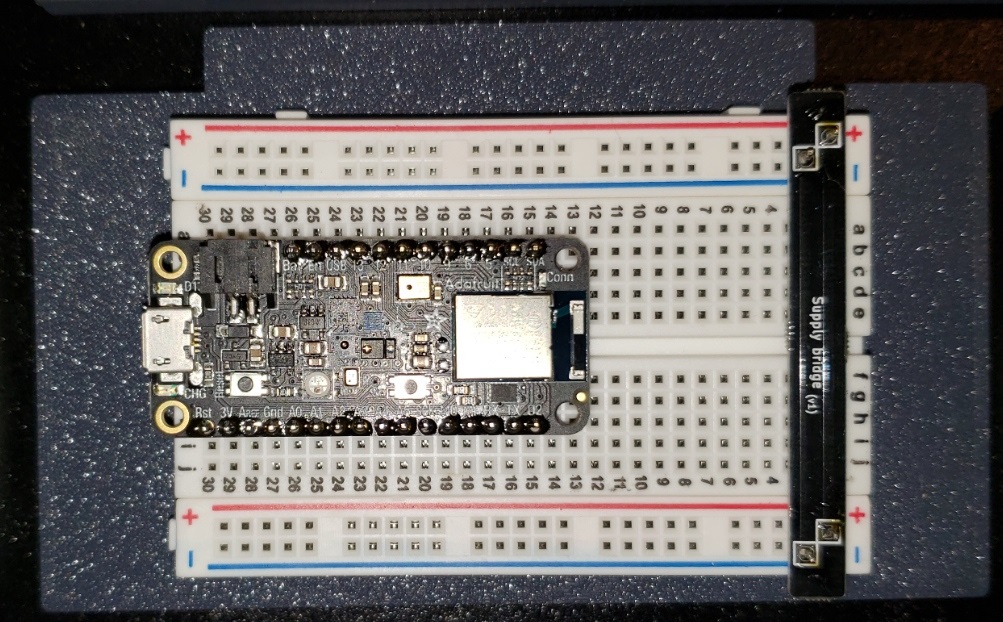

Nhưng mà có mấy cái mount để bánh mì bị rớt ra khỏi pegboard hoài nên tui quyết định làm một cái hệ thống module, chỗ đó mấy cái khay đựng đồ có thể trượt vào mấy cái mount mà nó sẽ dính trên pegboard. Đây là đợt đầu tiên mấy cái module này, được thiết kế để đựng 3 kích cỡ bánh mì thông dụng.

1. Mini-Size
2. Half-Size
3. Full-Size

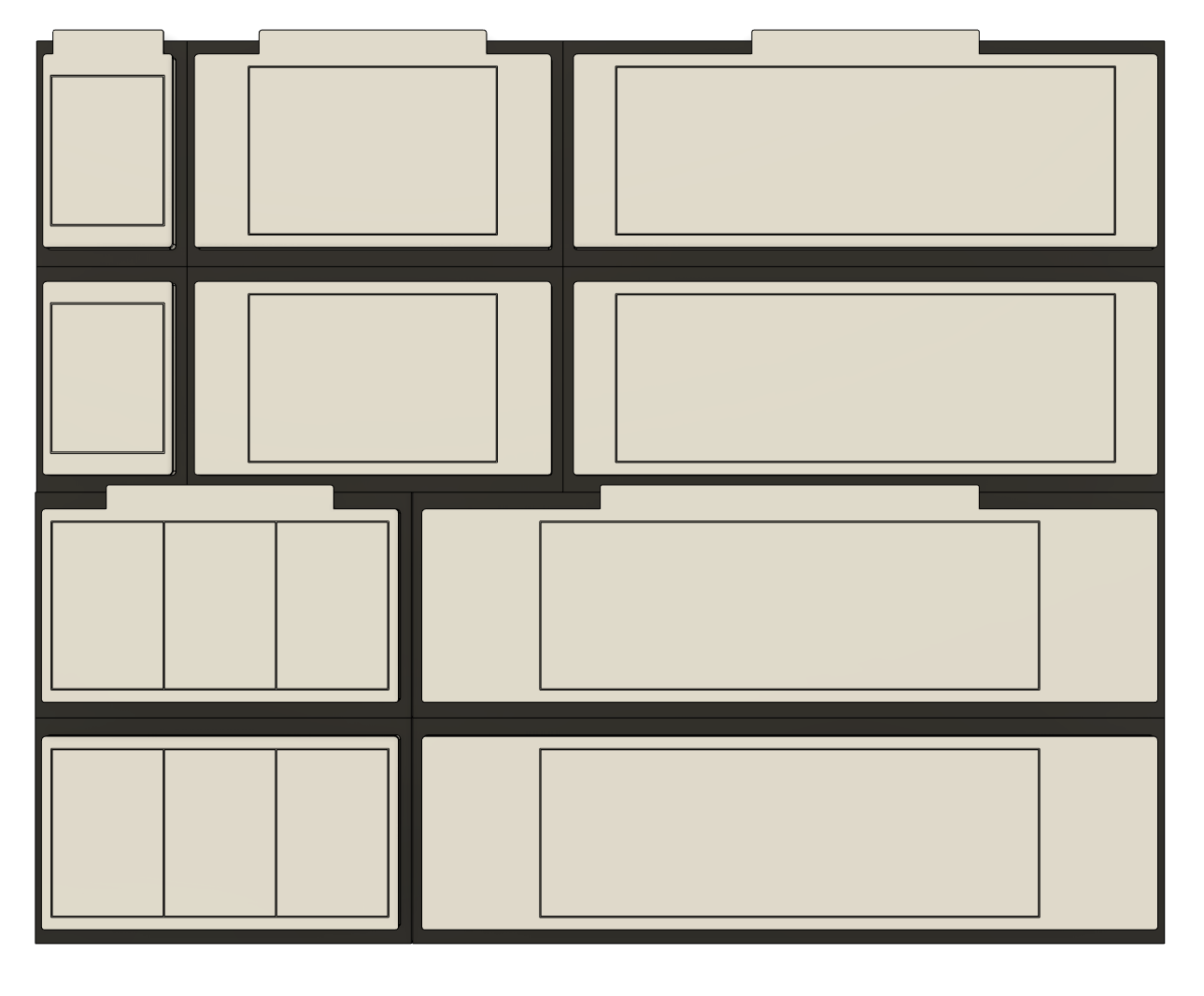

Có hai loại cho mỗi loại trừ loại Half-Size. Loại đầu tiên được làm vừa khít với kích cỡ của bánh mì và sẽ chiếm ít không gian pegboard nhất. Loại thứ hai được làm đồng đều kích cỡ để mấy cái module xếp với nhau cho gọn. Đây là mấy cái phiên bản "v2" đó nha.

1. Mini-Size - v1: 2x3 pegs | v2: 5x3 pegs (chứa được 1-3 bánh mì mini)
2. Full-Size - v1: 8x3 pegs | v2: 10x3 pegs

Còn có thêm một loại nữa cho tất cả mấy cái khay có phần nhô ra 8mm ở trên để dán nhãn. Theo tui thử thì cái phần nhô ra này sẽ không ảnh hưởng đến việc cho vô hay rút mấy cái khay ra khỏi mount đâu nha.

Mấy cái peg ở trên và dưới chỉ dành cho mount pegboard 2x3 thôi, còn mấy kích cỡ khác sẽ xài loại bên trái và bên phải.

Vertical Laboratory - Nguồn cảm hứng AA Battery Holder for Pegboard - Nguồn mấy cái peg pegboard

Có kèm theo file Fusion 360 archive và STEP.

Hướng dẫn in

Một số máy in có thể cần brim hoặc raft cho mấy cái peg. Còn mấy bộ phận khác thì in bình thường, không cần support đâu.
