Guồng nước

Một hôm tui hứa với mấy đứa nhỏ là sẽ làm một cái guồng nước. Lần thử đầu tiên dùng mấy miếng gỗ vụn với đinh thì không thành công. Nên tui mới đặt Prusa MINI+, lướt qua OpenSCAD cheatsheet và tạo ra mô hình đầu tiên của mình.

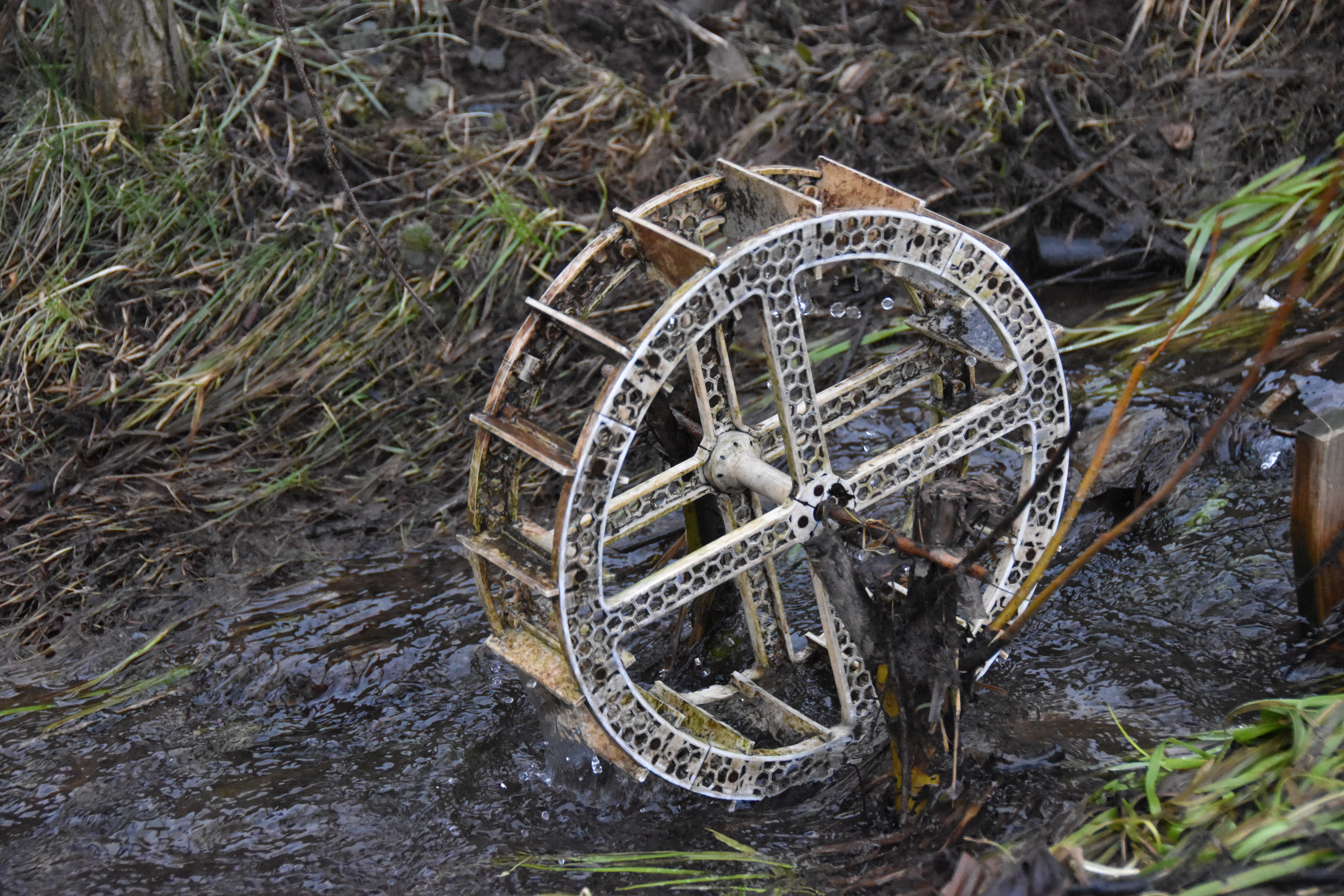

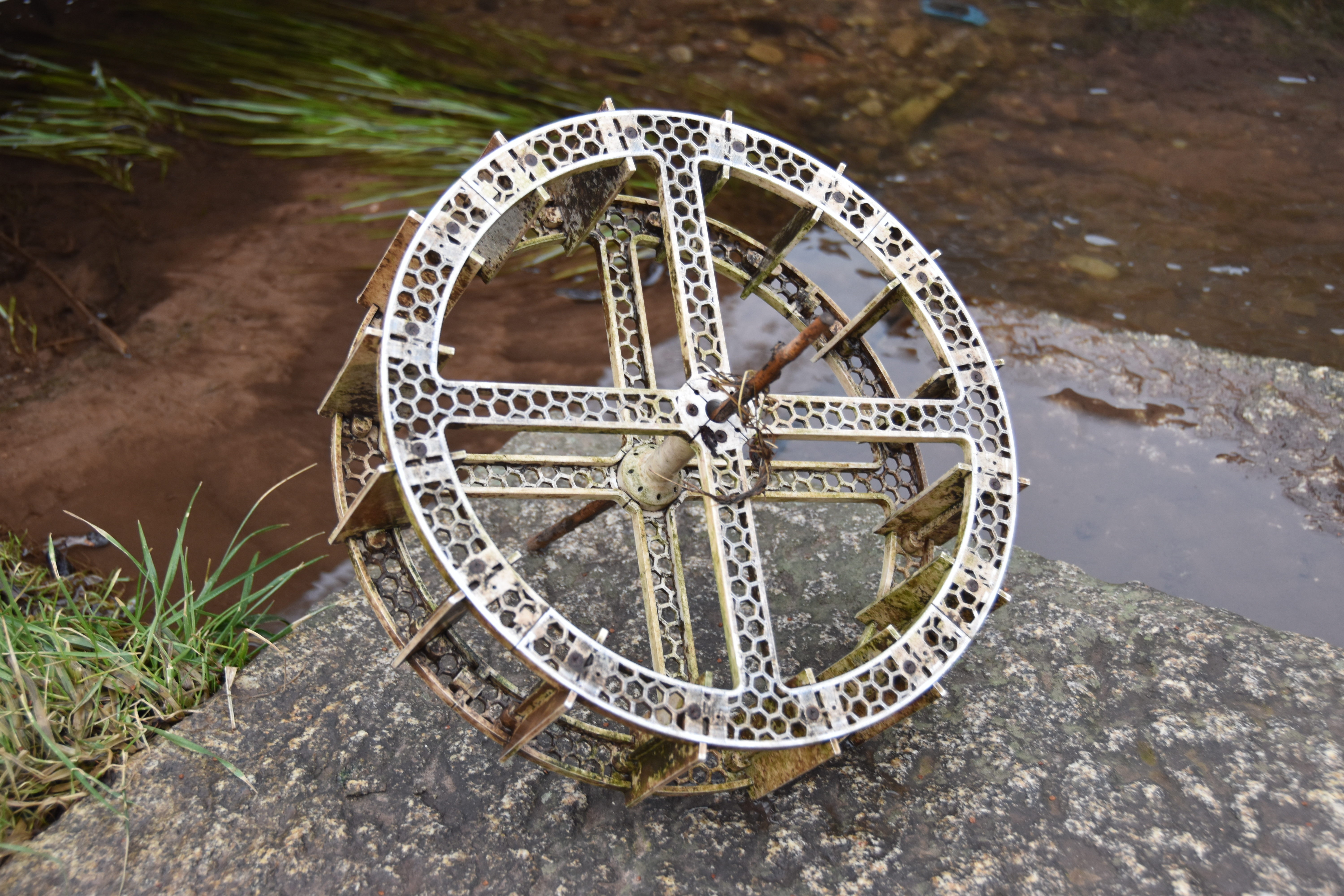

In bằng PETG Signal White để bền hơn khi tiếp xúc với nắng, nước và bụi bẩn. Trên hình đính kèm mấy bạn có thể thấy nó sau 3 mùa sử dụng hàng ngày trên con suối nhỏ gần nhà. Hông còn trắng lắm, mà chả hư gì hết.

In ấn

• 4x mặt trái
• 4x mặt phải
• 16x cánh quạt
• 1x trục

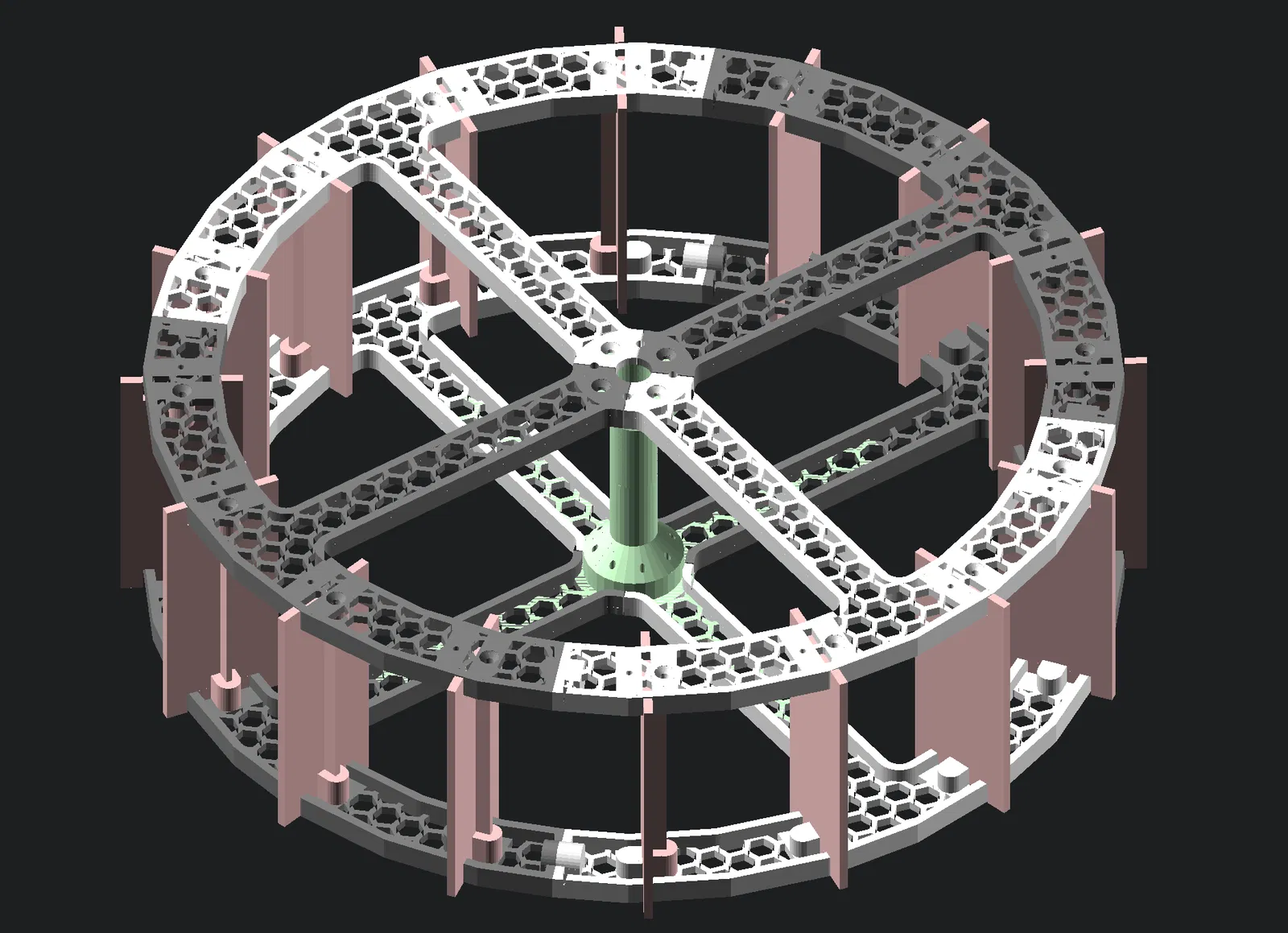

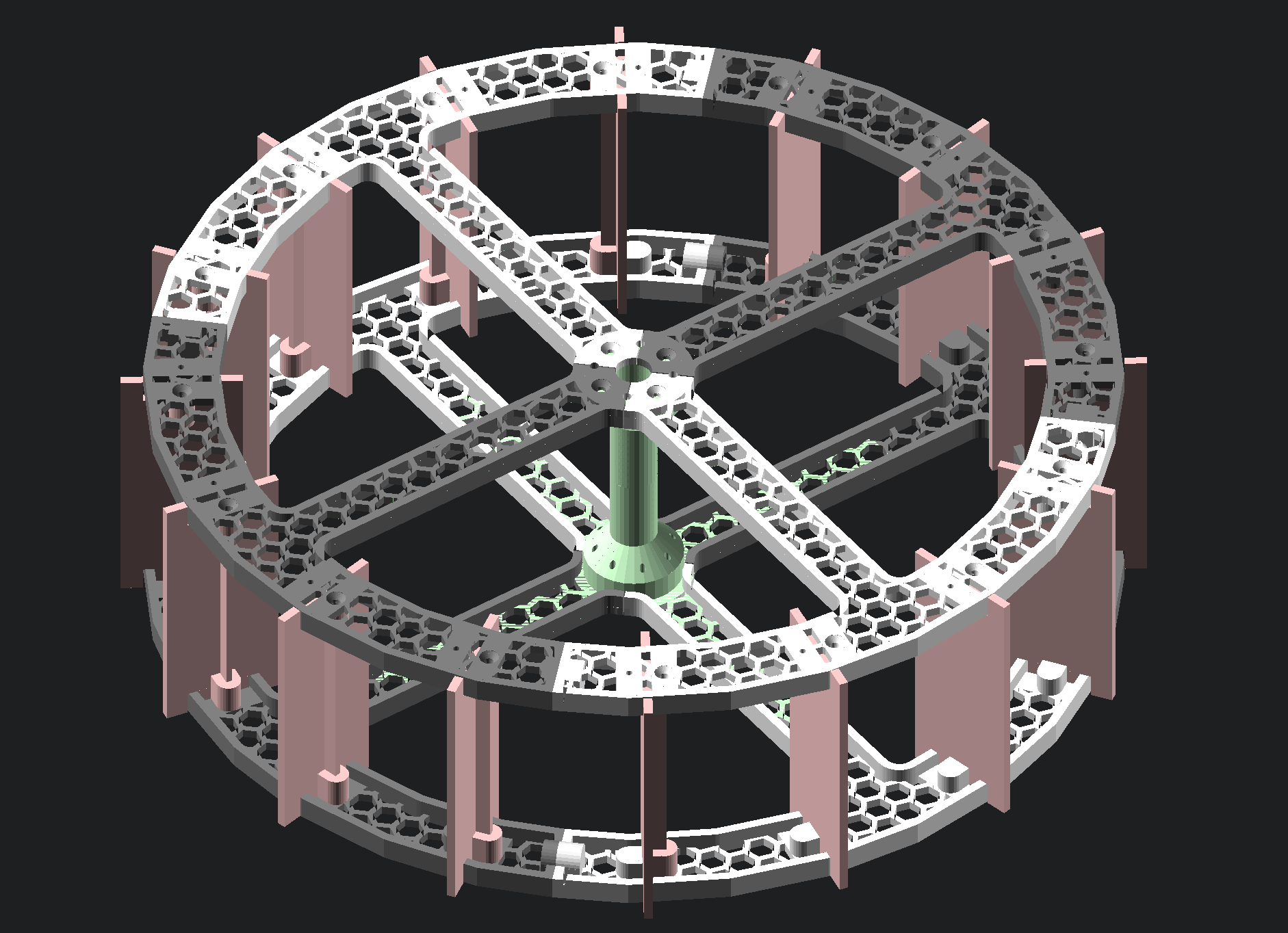

Mô hình được chỉnh kích thước để vừa khay in của Prusa MINI. Đường kính bánh xe sau khi lắp ráp là 32cm. Các bạn xài XL có thể in 4 miếng cho một mặt cùng lúc. Hoặc scale mọi thứ lên 200% để tạo ra cái lớn hơn cho vui hơn. Khi scale, đừng quên scale trục Z luôn nha, không là dính lỗ hình elip để lắp mấy miếng mặt bên đó (chúc may mắn kiếm ốc vừa với nó nha :-))

Lắp ráp

• nối 4 miếng mặt trái lại với nhau bằng 4 con ốc
• gắn mấy cái cánh quạt vô mặt trái đã ráp và vặn ốc (16x)
• gắn trục vào và bắt nó với 4 con ốc
• nối 4 miếng mặt phải lại với nhau bằng 4 con ốc
• cẩn thận gắn mặt phải đã ráp vô rãnh cánh quạt và bắt ốc vô từng cánh (16x)
• gắn mấy cái nan của mặt phải vô trục trung tâm bằng 4 con ốc

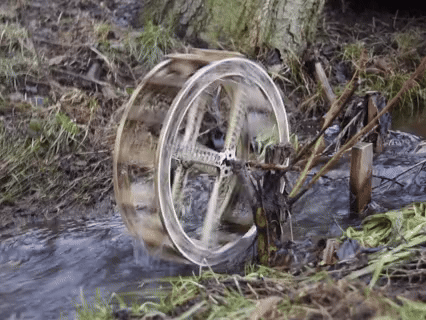

• kiếm con suối nào, đặt bánh xe vô đó, tận hưởng

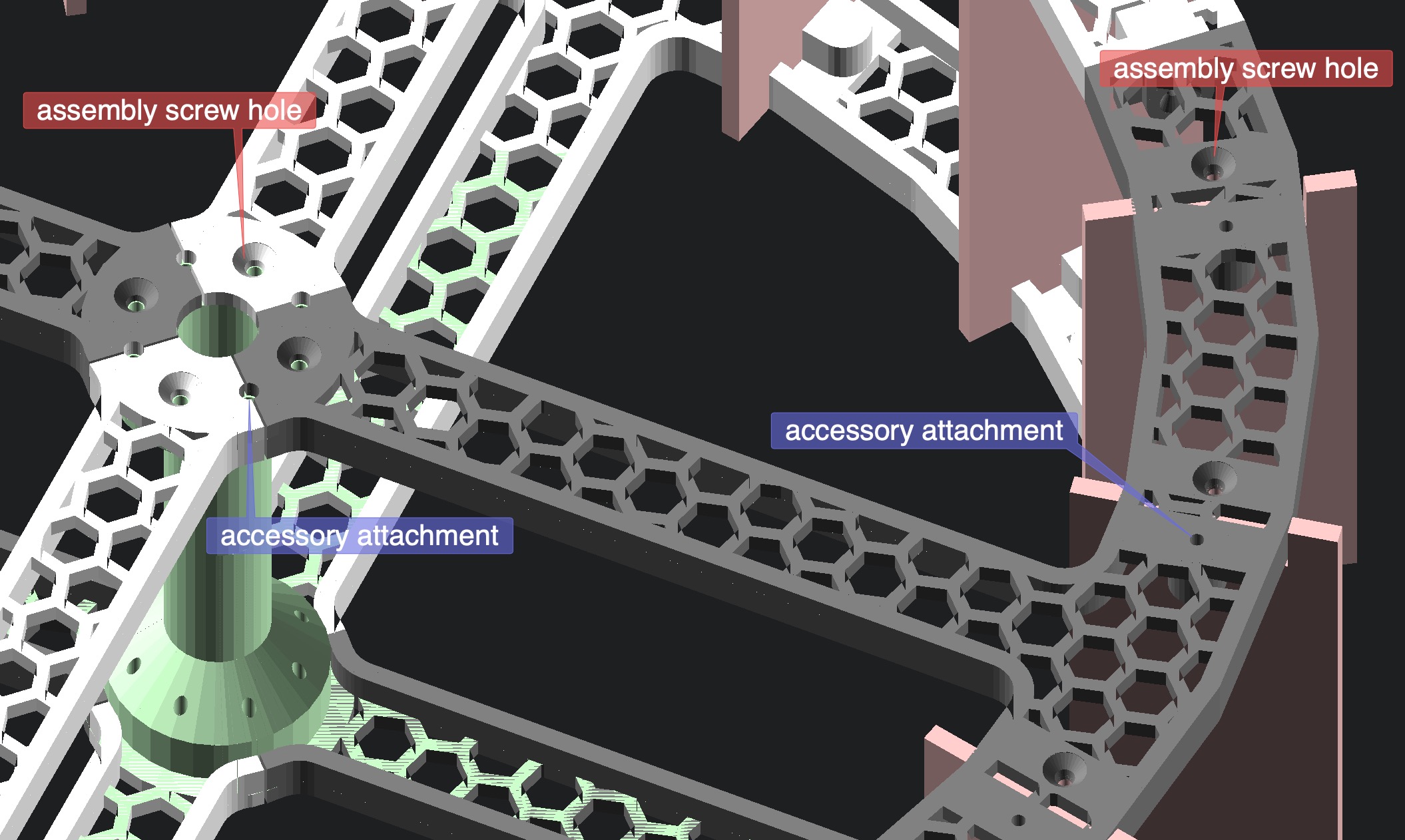

Có mấy lỗ dư trên mỗi mặt bánh xe, ở giữa và vòng quanh chu vi. Chúng được làm để gắn thêm phụ kiện - trục với vòng bi, bánh răng để chạy máy móc gì đó vân vân. Tiếc là tui chưa thiết kế gì hết. Mấy bạn cứ tự thiết kế và in nha, tui mừng lắm nếu thấy được sản phẩm của mấy bạn.
