Mô hình đồ chơi bàn làm việc cổng thực vật

Demo

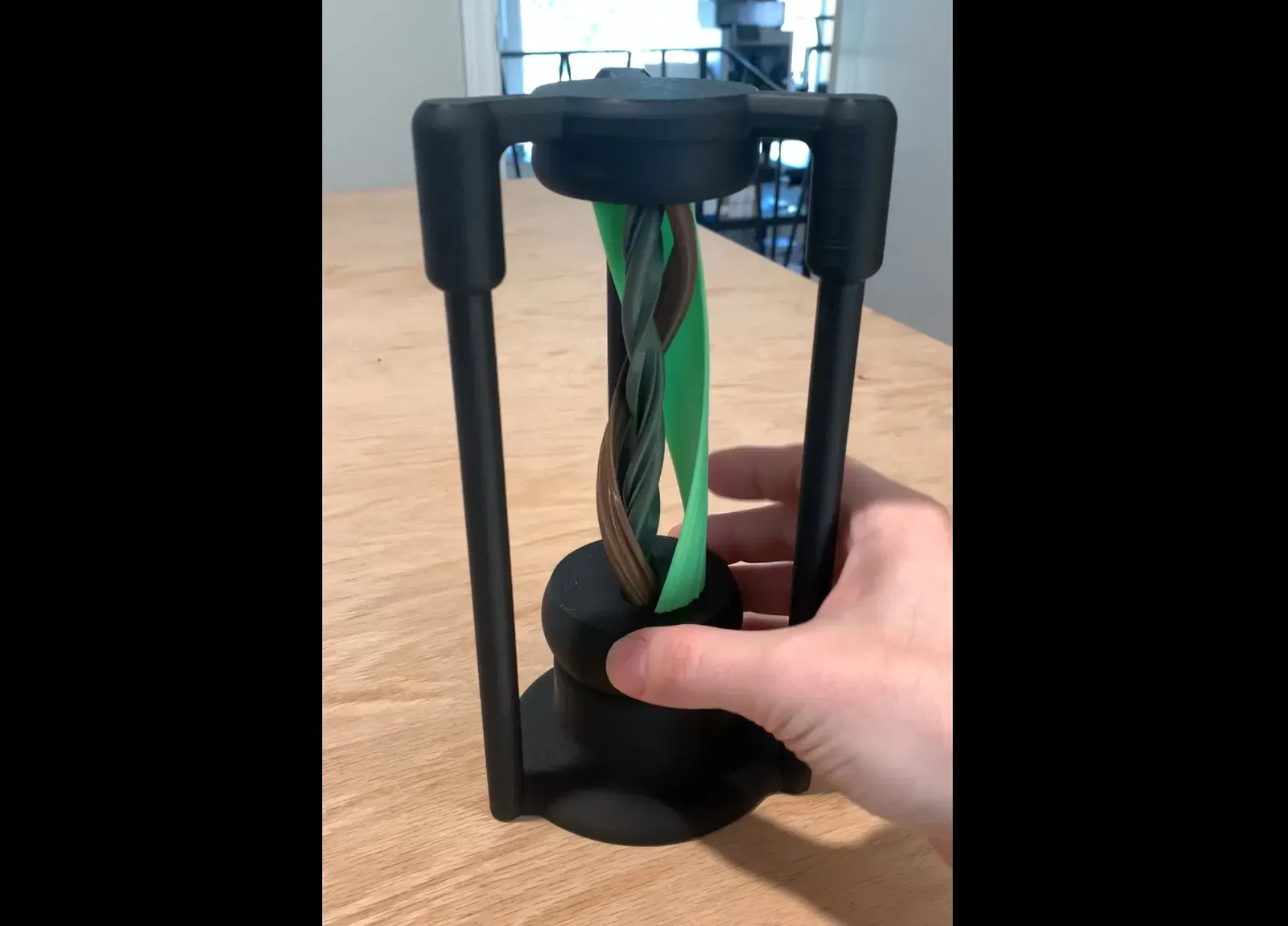

Đây là phiên bản thứ ba, có thể là phiên bản cuối cùng (nhưng tôi đang tự lừa dối mình) của món đồ chơi bàn làm việc cổng ma thuật của tôi. Một dây buộc bằng lá và dây leo trải dài qua hai cổng, và có thể được trượt lên và xuống giữa chúng, dường như biến mất vào không gian.

Trước đây:

• Dual Portal Desk Toy – Một phiên bản đơn giản hơn. Mô hình này có mô tả chi tiết về ảo ảnh.
• Magic Portal Desk Toy - Phiên bản gốc và đơn giản nhất.

Sự khác biệt so với các phiên bản trước:

• Ảo ảnh mạnh mẽ hơn nhờ ba yếu tố riêng biệt.
• Tương thích với nhiều máy in hơn, chỉ yêu cầu chiều cao xây dựng 210 mm.
• Có thể được mở rộng (với điều chỉnh bù XY), vì tất cả các thành phần đều được in.
• Dễ dàng hiệu chỉnh cho hoạt động mượt mà.
• Phức tạp hơn để lắp ráp.

Lưu ý cho những người mới bắt đầu in 3D: Đây là một dự án đầy tham vọng, cả về lắp ráp và in ấn. Đặc biệt trên một máy in giá rẻ, bạn có thể phải dành nhiều thời gian để điều chỉnh độ chính xác để làm cho nó hoạt động, và các yếu tố vít có thể yêu cầu bạn thêm giàn giáo để in thành công, vì chúng rất cao và mỏng.

Printing

Có ba bộ tệp để in:

botanical-portal.step-*: Những tệp này tương ứng với hướng dẫn bên dưới, bao gồm lời khuyên về hiệu chỉnh. Các bộ phận được định hướng để in. Tôi khuyên bạn nên in những cái này trong khi bạn theo dõi hướng dẫn, và đảm bảo rằng mọi thứ hoạt động tốt ở mỗi bước. Điều này sẽ giúp giảm thiểu công việc trong việc in lại.

botanical-portal.bycolor.*: Những tệp này rất tuyệt nếu bạn có một máy in thật sự chính xác và muốn làm mọi thứ trong càng ít lần in càng tốt. Mọi thứ đều được định hướng để in và phân tách theo màu sắc.

botanical-portal.assembled.3mf: một tệp duy nhất chứa tất cả các bộ phận ở vị trí lắp ráp cuối cùng của chúng. Điều này rất hữu ích như một tài liệu tham khảo trong quá trình lắp ráp.

Mỗi bộ tệp chứa một đối tượng “Giấy phép”. Bạn có thể xóa cái đó. Nó chủ yếu là một lời nhắc nhở cho những người bán bản in trực tuyến về nghĩa vụ của họ trong việc ghi công.

Tệp botanical-portal.for-remixing.step là một phiên bản thân thiện hơn với CAD để tùy chỉnh mô hình.

Cài đặt in

Tôi đã in ở độ cao lớp 0.12 mm. Mức độ chi tiết này (hoặc tốt hơn) là cần thiết trên các vít (cần phải gần như đối xứng xoắn), và được khuyến nghị cao trên đai ốc để giảm ma sát. Các bộ phận khác sẽ ổn khi in ở bất kỳ độ cao lớp nào bạn muốn.

Các tham số khác không nhạy cảm đặc biệt. Tôi khuyên bạn nên làm cho các cánh tay trên đế thật chắc chắn. Cá nhân tôi thường thích đặt vật liệu của mình vào các bức tường hơn là phần lấp đầy, vì vậy tôi đã làm tường dày 2.1mm, và phần lấp đầy nhẹ 15%.

Tỉ lệ

Nếu bạn có thể tích in dọc lớn hơn, tôi mong rằng việc thay đổi tỉ lệ dọc sẽ hoạt động tốt. Một hệ số tỉ lệ 124% sẽ đưa thành phần cao nhất lên 256 mm. Thay đổi tỉ lệ đồng đều cũng nên hoạt động, nhưng có thể sẽ hơi lung lay, vì các khoảng trống của vòng bi cũng sẽ tăng lên. Thay đổi tỉ lệ xuống đồng đều có thể sẽ yêu cầu điều chỉnh bù XY (hoặc tệp STEP), vì các khoảng trống sẽ trở nên chật chội hơn.

Các yêu cầu khác

• Keo CA hoặc tương tự
• Tăng tốc keo CA (tùy chọn, nhưng được khuyến nghị)
• Dầu bôi trơn/mỡ máy móc đa năng. Ngay cả một thứ như gel khoáng cũng nên hoạt động ở đây. (tùy chọn)

Lắp ráp

Mỗi bước giả định rằng bạn đã in các bộ phận trong “botanical-portal.step-#” nơi # là bước bạn đang ở.

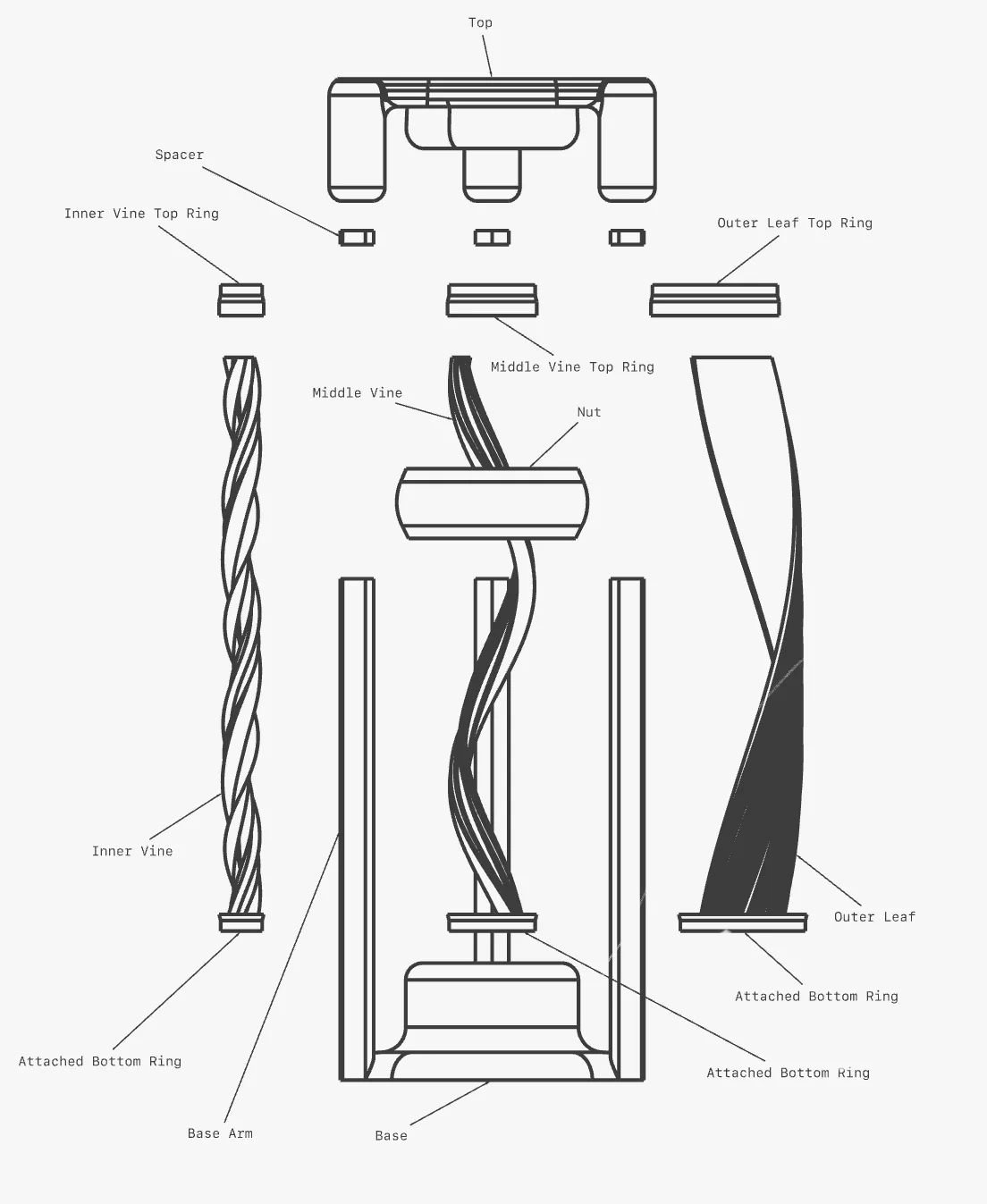

Xem bản vẽ nổ kèm theo để biết tên các bộ phận.

Bước 1

Bạn có thể xóa thẻ giấy phép. Chúng ta bắt đầu với đỉnh và vòng trên của dây leo giữa. Đầu tiên, chúng ta sẽ dành một chút thời gian để đảm bảo rằng các vòng bi khớp với nhau một cách chính xác. Bạn sẽ thấy một số rãnh đồng tâm trong khoang trên đỉnh, một trong số đó nên khớp với vòng. Đặt nó vào và đảm bảo rằng nó ngồi đúng vị trí. Đỉnh nên nổi lên khoảng một milimet so với các rãnh, và nên xoay dễ dàng. Nếu bạn đang sử dụng chất bôi trơn, hãy bôi nó vào bên trong và bên ngoài của vòng và đảm bảo rằng nó xoay một cách mượt mà.

Nếu vòng không xoay dễ dàng, có thể bạn đang thừa chất liệu. Điều đó không sao, bạn có thể khắc phục điều này bằng một lượng bù âm XY nhỏ. Tôi sẽ bắt đầu với -0.1 mm. Tuy nhiên, vòng không nên chạm đáy. Nó cần nổi trên rãnh để xoay dễ dàng.

Nếu bạn cần thêm bù, hãy sử dụng cùng một bù cho phần còn lại của các bộ phận của bạn.

Bước 2

Bây giờ bạn nên có đế, và hai vòng trên còn lại. Bôi trơn các vòng (tùy chọn) và kiểm tra xem tất cả chúng có xoay dễ dàng trong cả đế và đỉnh không.

Bước 3-5

Đây là các vít, mỗi cái đều có một vòng đáy gắn liền. Tôi khuyên bạn nên in chúng riêng biệt và bằng các màu khác nhau, nhưng điều đó tùy thuộc vào bạn. Ảo giác cũng sẽ được cải thiện bằng cách sử dụng một lần đổi filament để in các vòng màu đen. Bạn có thể tiếp tục và tùy chọn bôi trơn các vòng đáy, bên trong và bên ngoài.

Bước 6

Bây giờ hãy in đai ốc và thử luồn cả hai dây leo và lá ngoài qua các lỗ tương ứng của chúng. Bạn đang tìm kiếm sự kháng cự tối thiểu, đến mức mà các thành phần vít nên dễ dàng rơi qua nó. Nếu nó dính, hãy in lại đai ốc với độ dung sai XY âm.

Ghi chú: Nếu bạn đang sử dụng BambuStudio, bạn có thể sử dụng "bù lỗ X-Y dương" thay vào đó, và không ảnh hưởng đến kích thước bên ngoài của đai ốc.

Bước 7

Cuối cùng, các đệm. Những cái này được bao gồm như một tệp riêng, vì bạn có thể cần rút ngắn hoặc kéo dài chúng để điều chỉnh mọi thứ.

Đặt đỉnh lên mặt phẳng của nó, và chèn các miếng đệm vào các khe cắm của tay. Luồn dây leo và lá ngoài qua đai ốc một lần nữa. Gắn các vòng trên vào từng vít và chèn chúng vào các rãnh ổ bi trên mảnh đỉnh (nhớ rằng, nó nên nằm úp mặt xuống trong thời gian này). Các vòng đã gắn ở phía bên kia bây giờ nên thẳng hàng tương đối phẳng.

Hiệu chỉnh miếng đệm

Với đỉnh vẫn nằm phẳng, căn chỉnh đế sao cho bạn có thể đẩy cánh tay xuống các khe cắm (chúng nên vừa khá lỏng), và điều chỉnh khi cần thiết để đặt các vòng đã gắn vào các rãnh trên đế. Đẩy xuống xa nhất có thể.

Nếu cánh tay không với tới các miếng đệm, và các vòng đã gắn đã được đặt, in các miếng đệm cao hơn một chút và lặp lại.

Nếu cánh tay với tới các miếng đệm, nhưng các vòng không được đặt đúng cách ở cả hai bên, in các miếng đệm ngắn hơn một chút và lặp lại.

Trong khi giữ đế xuống chắc chắn, trượt đai ốc lên và xuống. Nó nên trượt với rất ít lực cản (mặc dù nó sẽ phát ra âm thanh). Nếu khó xoay, in các miếng đệm cao hơn.

Dán

Gỡ bỏ các miếng đệm và, tùy chọn, xịt chúng bằng chất tăng tốc. Đặt một giọt keo CA vào mỗi khe cắm, sau đó nhấn các miếng đệm vào chúng (có thể giúp nếu sử dụng một cái tua vít để nhấn chúng vào).

Đặt một giọt keo lên mỗi cánh tay của đế, sau đó lặp lại quy trình căn chỉnh mọi thứ như trước. Trong khi giữ đế ở vị trí, kiểm tra lại rằng bạn có thể dễ dàng trượt đai ốc lên và xuống.

Đặt một cái gì đó nặng như một quyển sách lên trên đế để cho keo khô tốt. Cuối cùng, lật toàn bộ lên, và bạn đã xong!

Những thứ khác để thử

• Tôi nghĩ điều này sẽ yên tĩnh hơn nhiều với một đai ốc TPU. TPU của tôi hiện tại khá ướt, và cái mà tôi in ra thì quá chặt. Nếu bạn muốn thử, tôi sẽ tăng cường bù XY lên.
• Tôi rất muốn xem nó trông và âm thanh như thế nào với việc làm mịn dung môi, nhưng hiện tại tôi không có thiết lập cho việc đó.

Những thứ khác mà tôi đã thử

• Nới lỏng đai ốc làm cho món đồ chơi hơi yên tĩnh hơn, nhưng cũng làm cho nó hơi lung lay hơn
• Bôi trơn các con vít nghe có vẻ là một ý tưởng tốt, nhưng nó chỉ làm bừa bộn thêm
