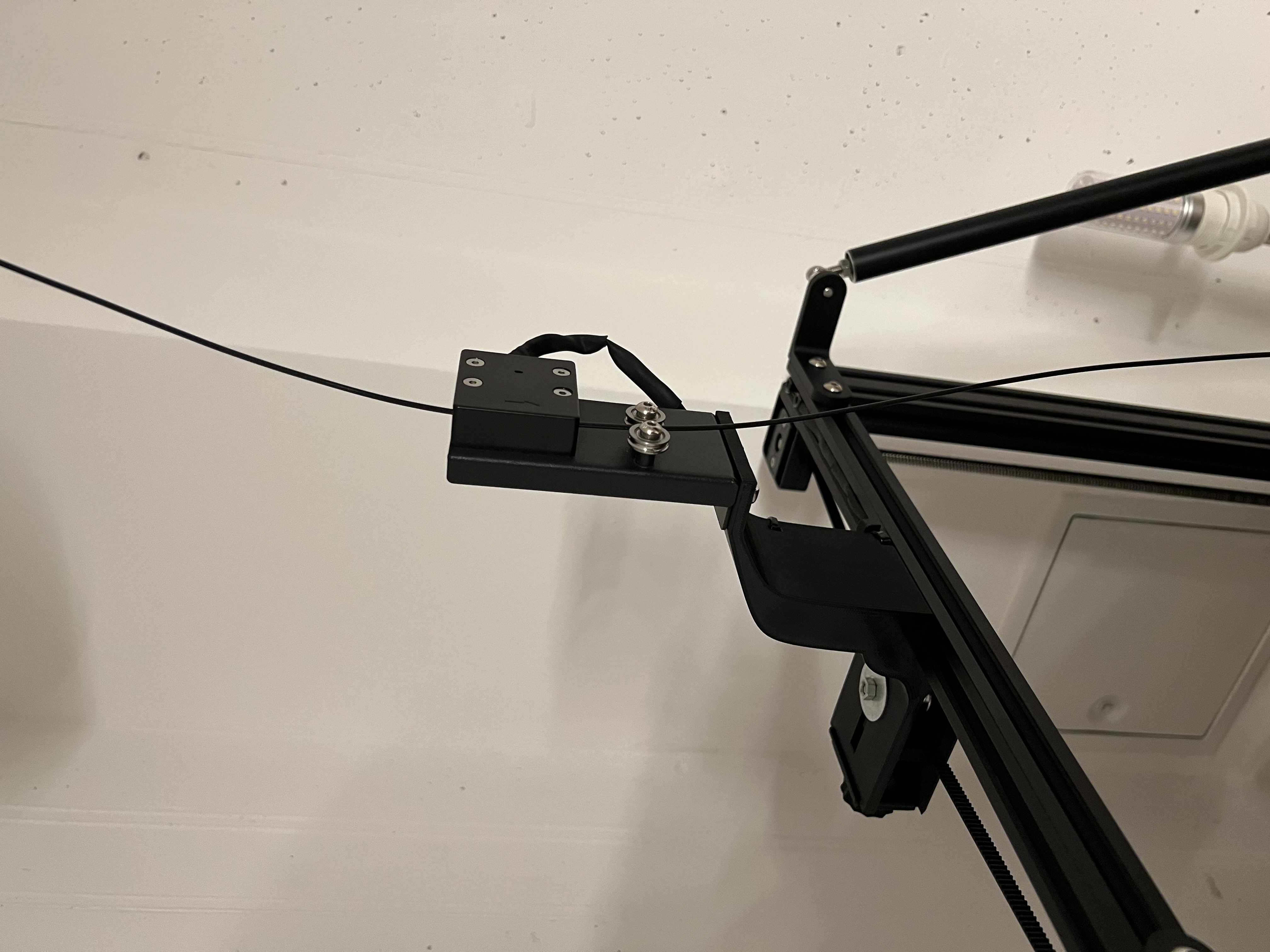

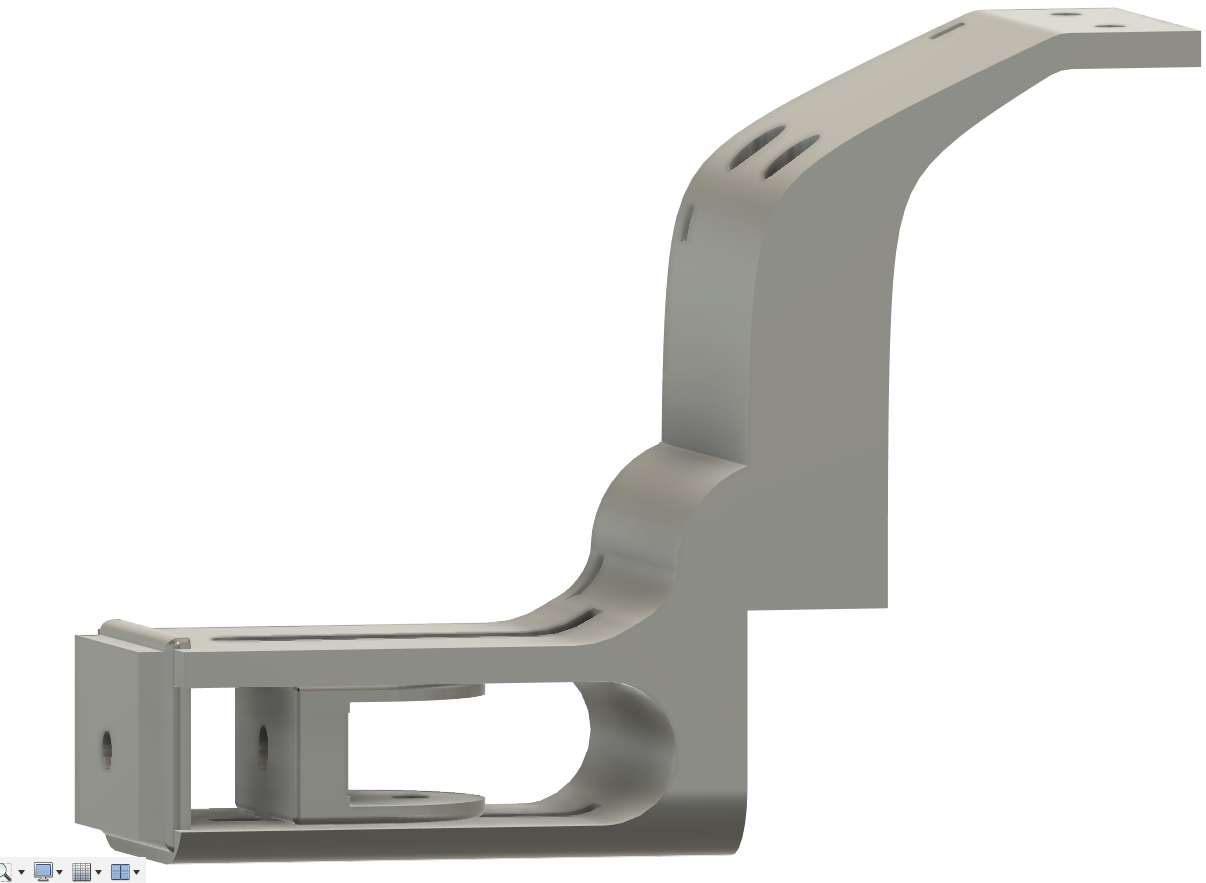

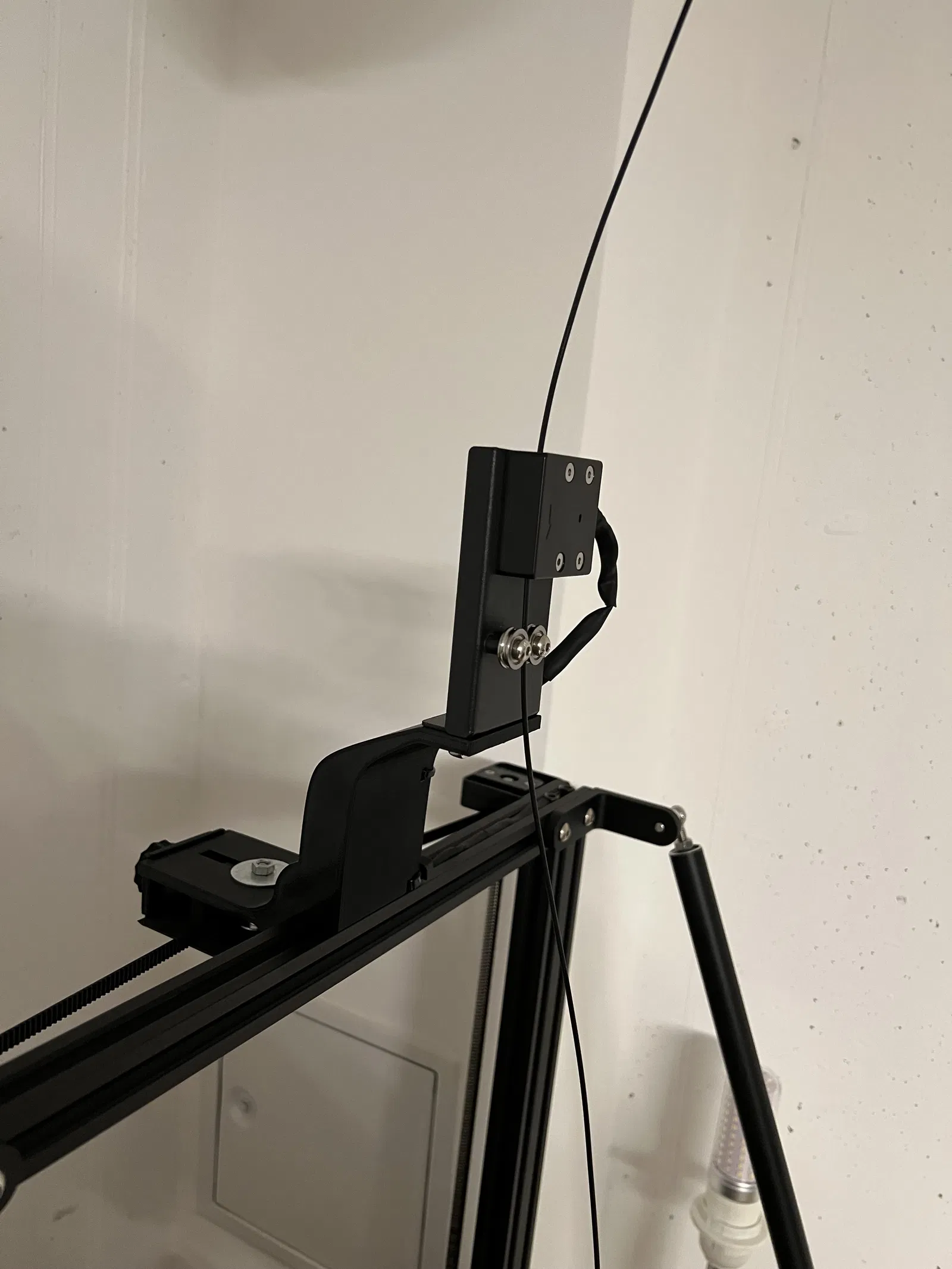

CR10 V3 Pát Cảm Biến Dây Tóc (Nâng Cao, Căn Thẳng Với Đầu Đùn) và Bộ Tăng Đai Trục Z

Cuối cùng tui cũng sắp xếp gọn gàng và căn chỉnh nó đúng ý tui rồi nè mọi người ơi!

Nếu ai thích ý tưởng này thì tui chia sẻ liền nha!

Nếu chỉ cần cái pát giữ cảm biến dây tóc (filament sensor bracket) mà không cần cái tăng đai trục Z thì tui có thêm một phiên bản khác đó.

Các bộ phận cần cho đai trục Z:

(a) 1 x Puli răng GT2 đường kính 5mm, rộng 6mm, loại không răng

(b) 2 x Puli răng GT2 20 răng, đường kính 8mm, rộng 6mm

(c) 1 x Đai thời gian GT2 vòng kín, dài 760mm, rộng 6mm

Thêm ốc vít / vòng đệm / đai ốc M5 để lắp cái bộ tăng đai này nha.

Để gắn cả cái bộ pát này vào khung Trục X thì dùng 4 con ốc zin theo máy và mấy cái đai ốc nhỏ xoay được. (Tui còn dư từ cái pát giữ dây tóc zin và cái pát cảm biến dây tóc zin).

Hướng dẫn gắn các puly trục Z: kéo lên hết cỡ, chỉ để lại một khoảng hở rất mỏng (tui dùng lưỡi dao lam). Trước khi siết ốc, hãy căn chỉnh trục X bằng 2 miếng kim loại giống nhau trên khung. Bằng cách này, tui vẫn xài được trọn vẹn chiều cao in 400mm (phòng khi cần tới, biết đâu đó ;-) )

Video hướng dẫn lắp đặt cả bộ: https://www.reddit.com/r/CR10/comments/1ak8kzn/cr10_v3_filament_sensor_bracket_raised_and/

Công nhận:

• Các bộ phận từ frans84 https://www.thingiverse.com/thing:2693296 đã được điều chỉnh cho bộ tăng đai trục Z
• Cái núm này là của @skartz thiết kế. https://www.thingiverse.com/thing:2562946
• Mô hình 3D của CR-10 từ Cornely_Cool https://www.thingiverse.com/thing:3176643 đã giúp ích cho việc thiết kế, cảm ơn nhiều!
