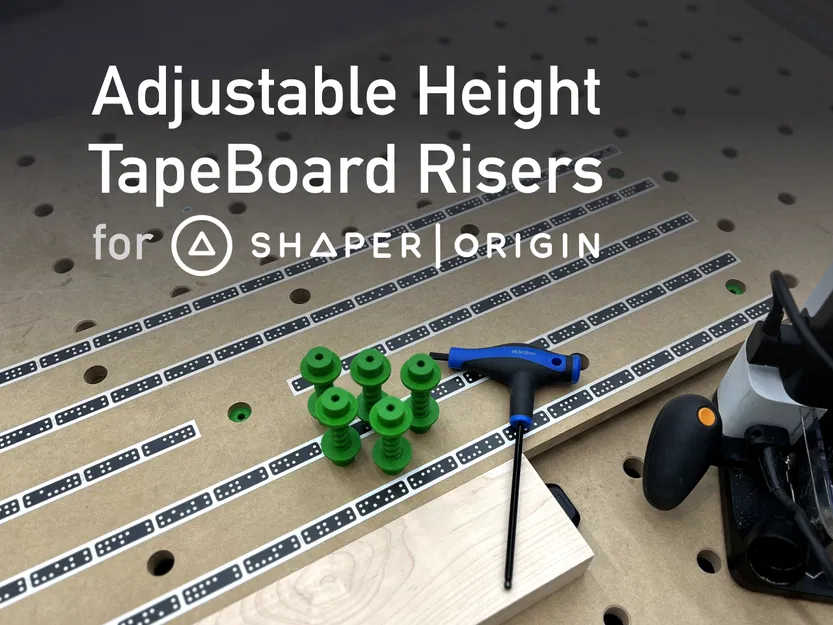

Bộ Nâng Thước Dây Shaper Origin

Mấy nay tui chán cái vụ phải dùng mấy miếng gỗ vụn với mấy cái thẻ bài để độn cái thước dây lên cho đúng độ cao rồi. Làm vậy tốn thời gian, không bao giờ hoàn hảo được, mà thường phải dùng kẹp để giữ cái thước dây cố định nữa. Tui cũng coi mấy giải pháp có sẵn mà cộng đồng chia sẻ cho cái vụ này rồi, mà vì lý do gì đó, không cái nào hợp ý tui hết. Nên tui quyết định tự làm cái của riêng mình.

Bối cảnh

Tui khoái cái bàn Festool MFT và hệ thống lỗ tròn 20mm lắm, mà cũng khoái in 3D nữa nên tui dùng cả hai cái này nhiều trong giải pháp của mình. Nói vậy thôi chứ thiết kế của tui dùng cái bộ nâng thước dây hai mảnh, có ren.

Các bộ phận

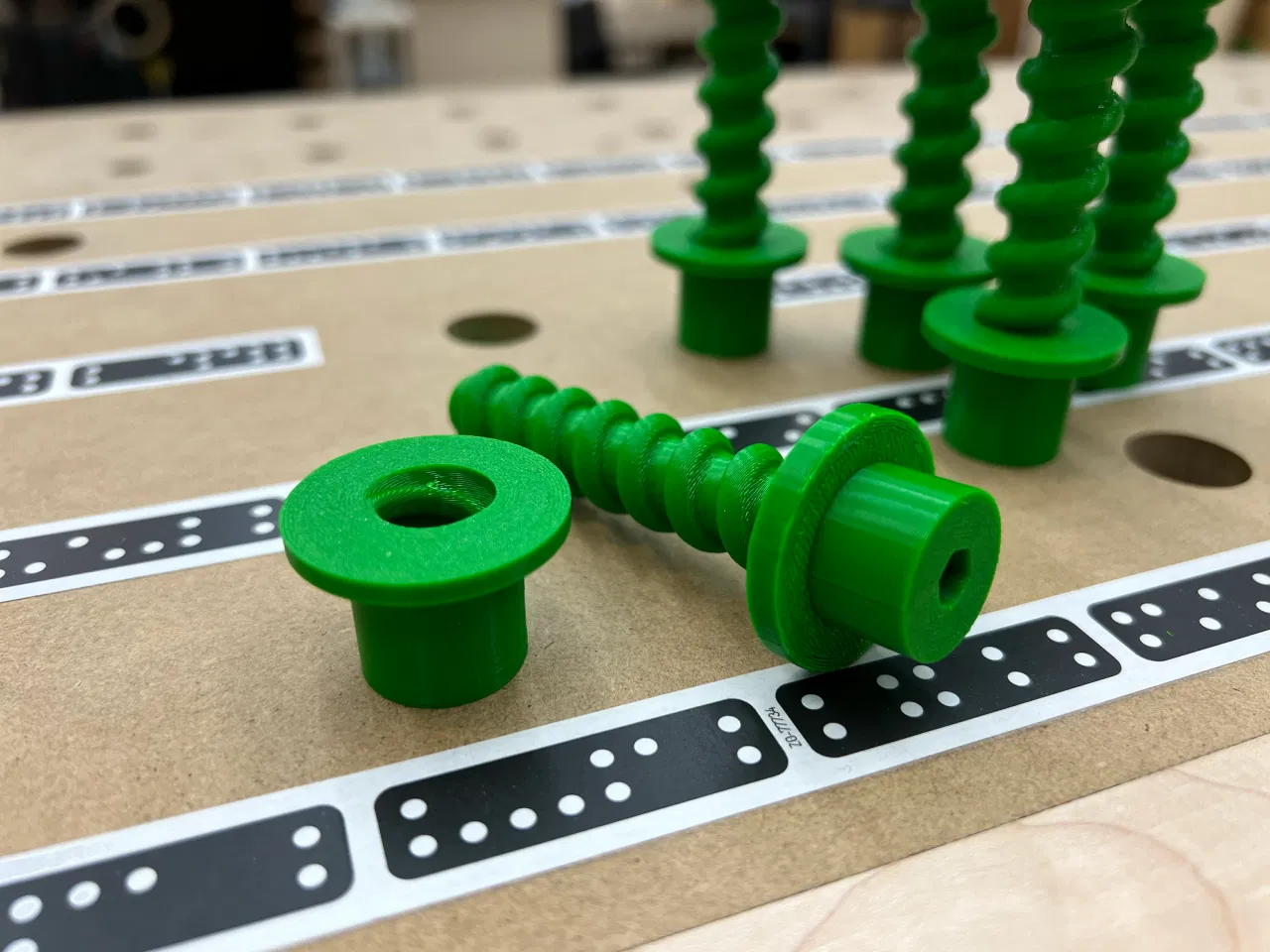

Mảnh đầu tiên là cái đai ốc đơn giản, được ngụy trang thành Cục Chèn Bàn (Table Insert) vừa khít với lỗ tròn tiêu chuẩn 20mm.

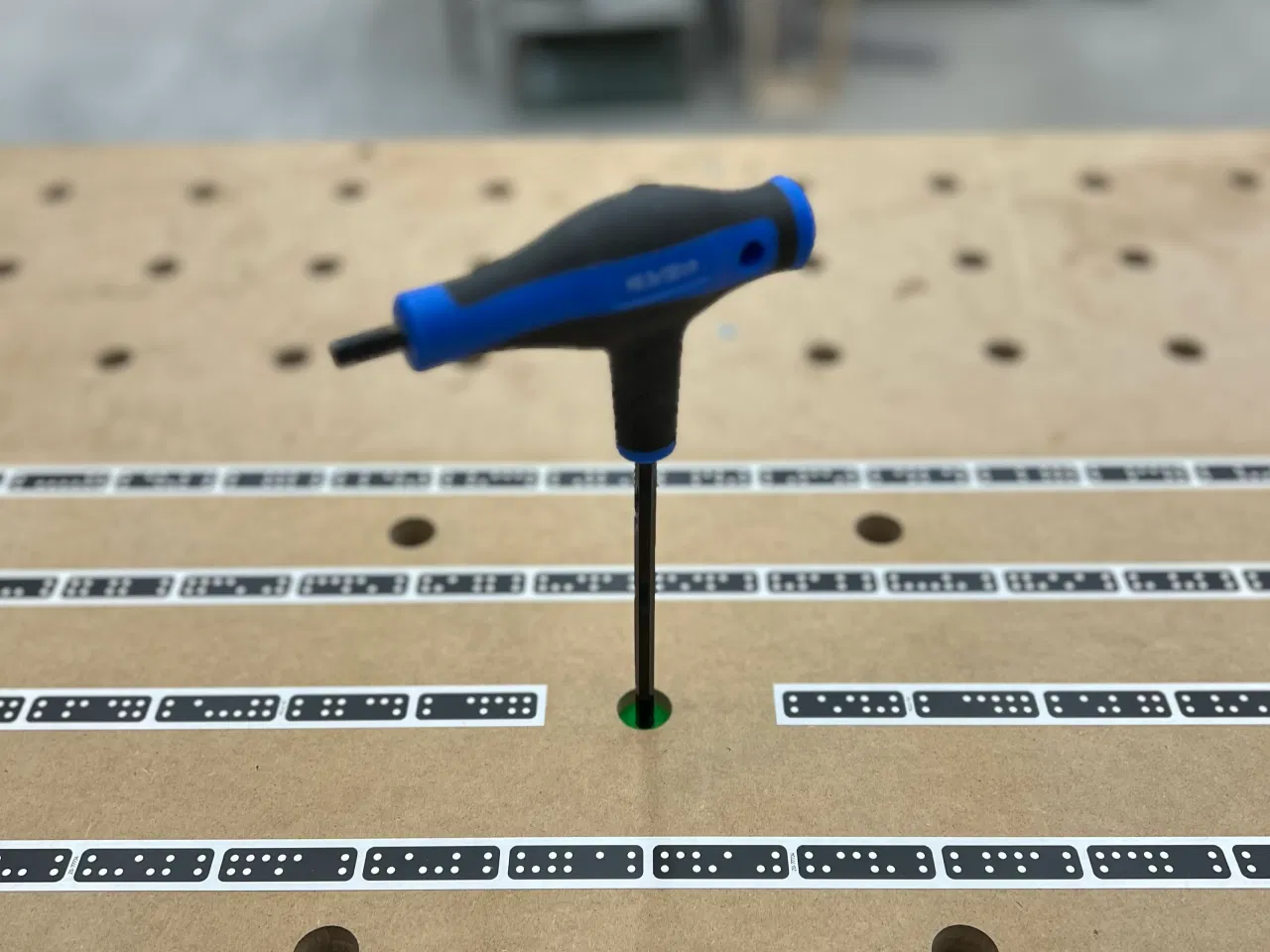

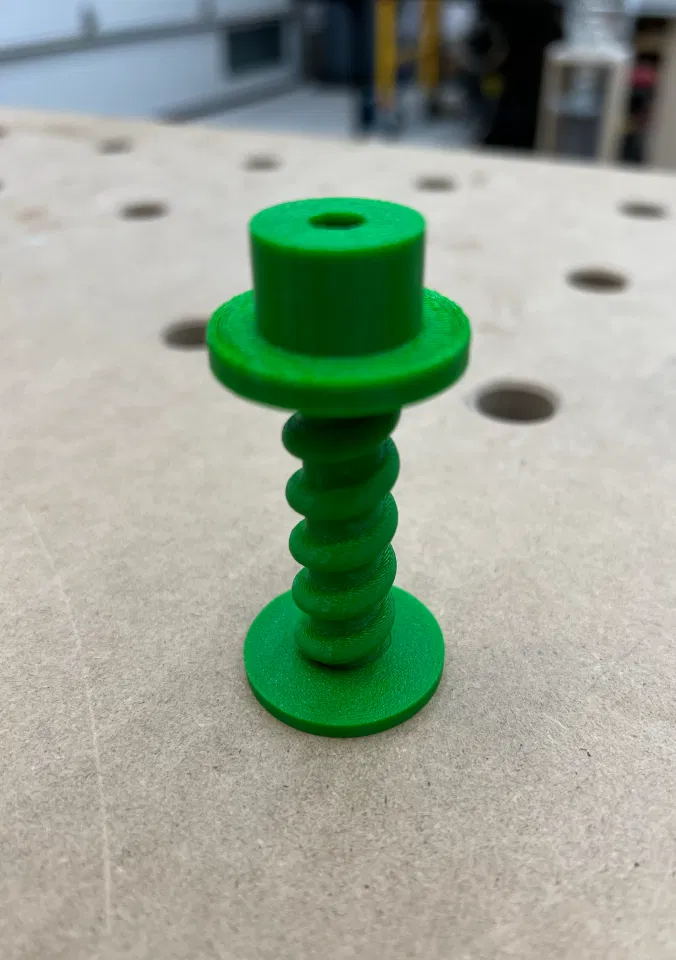

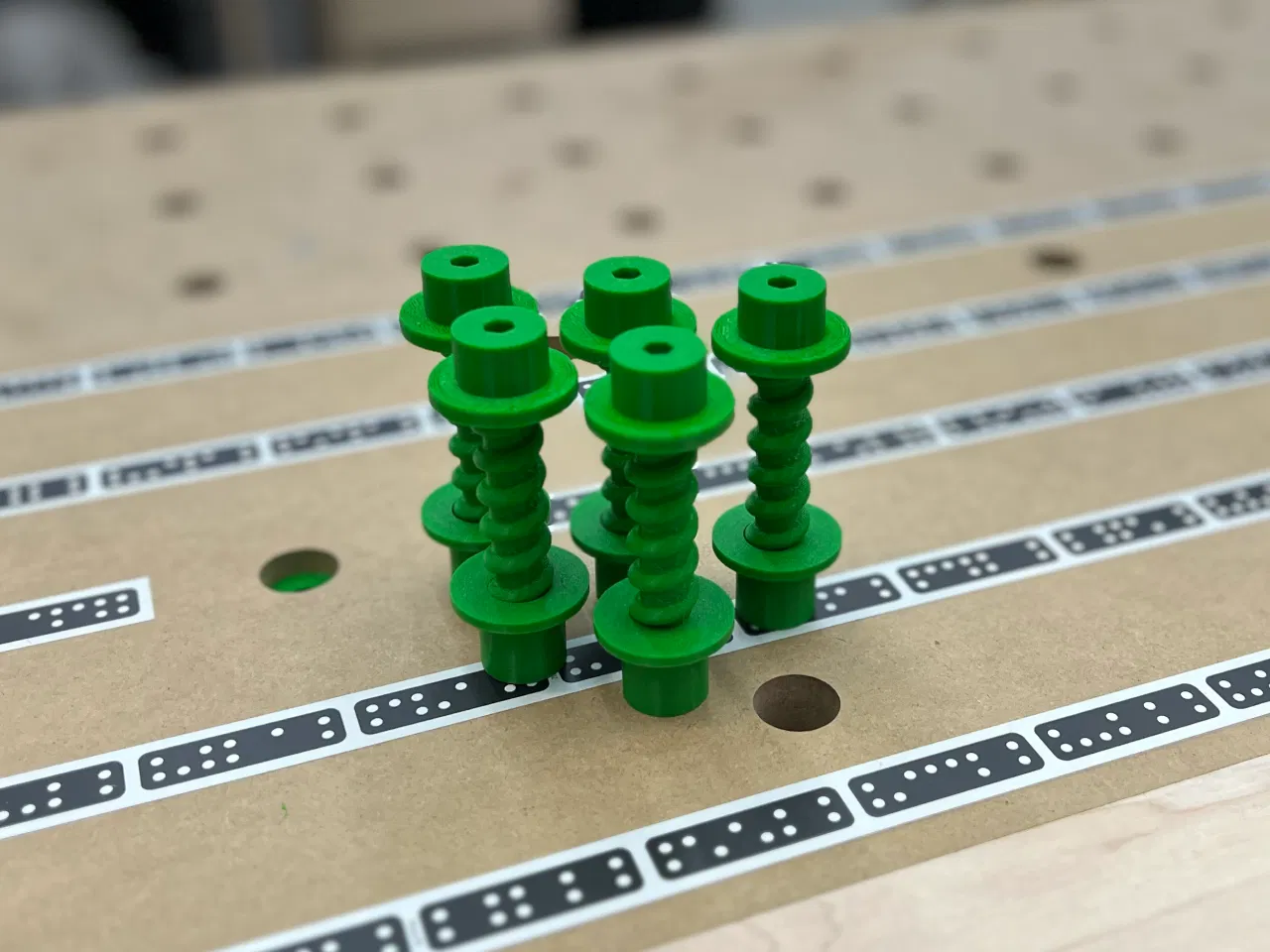

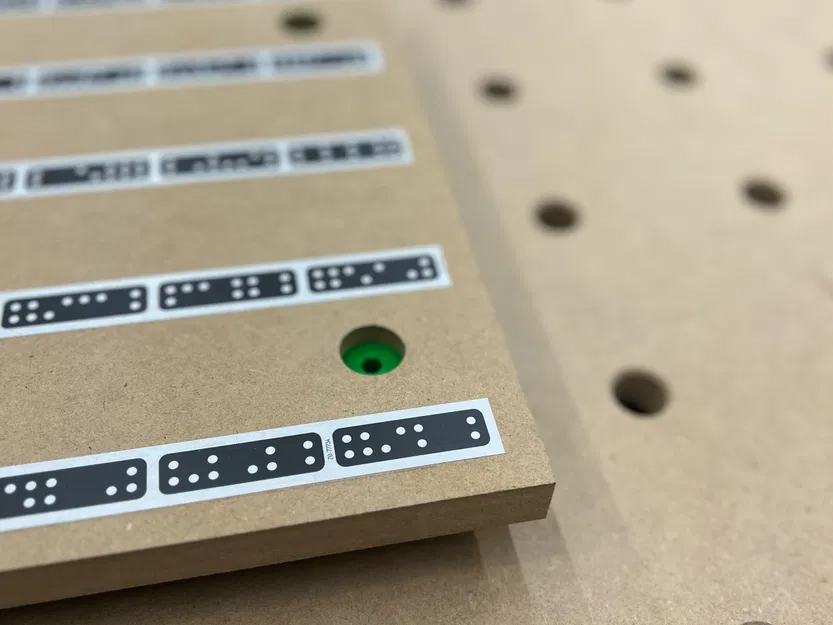

Mảnh thứ hai là cái vít kết nối, hoạt động như cái Chân Đỡ (Stand-off) cho thước dây dày 12mm hoặc 18mm. Đầu của Chân Đỡ có đường kính 20mm và được thiết kế để đặt vào các lỗ tròn 20mm tương ứng được phay trên thước dây. Chỉnh độ cao siêu dễ với lục giác M6. Có hai phiên bản Chân Đỡ: 72mm và 45mm. Bạn có thể thích cái loại ngắn hơn nếu bạn chủ yếu làm việc với ván.

Tui cũng có kèm theo một cái “đai ốc hãm” (jam nut) tùy chọn. Tui nghĩ cái này có thể giúp giảm độ rơ có thể phát sinh trên ren theo thời gian và khi sử dụng. Tui thì chưa thấy nó cần thiết lắm, nhưng bạn xài thử xem sao nha.

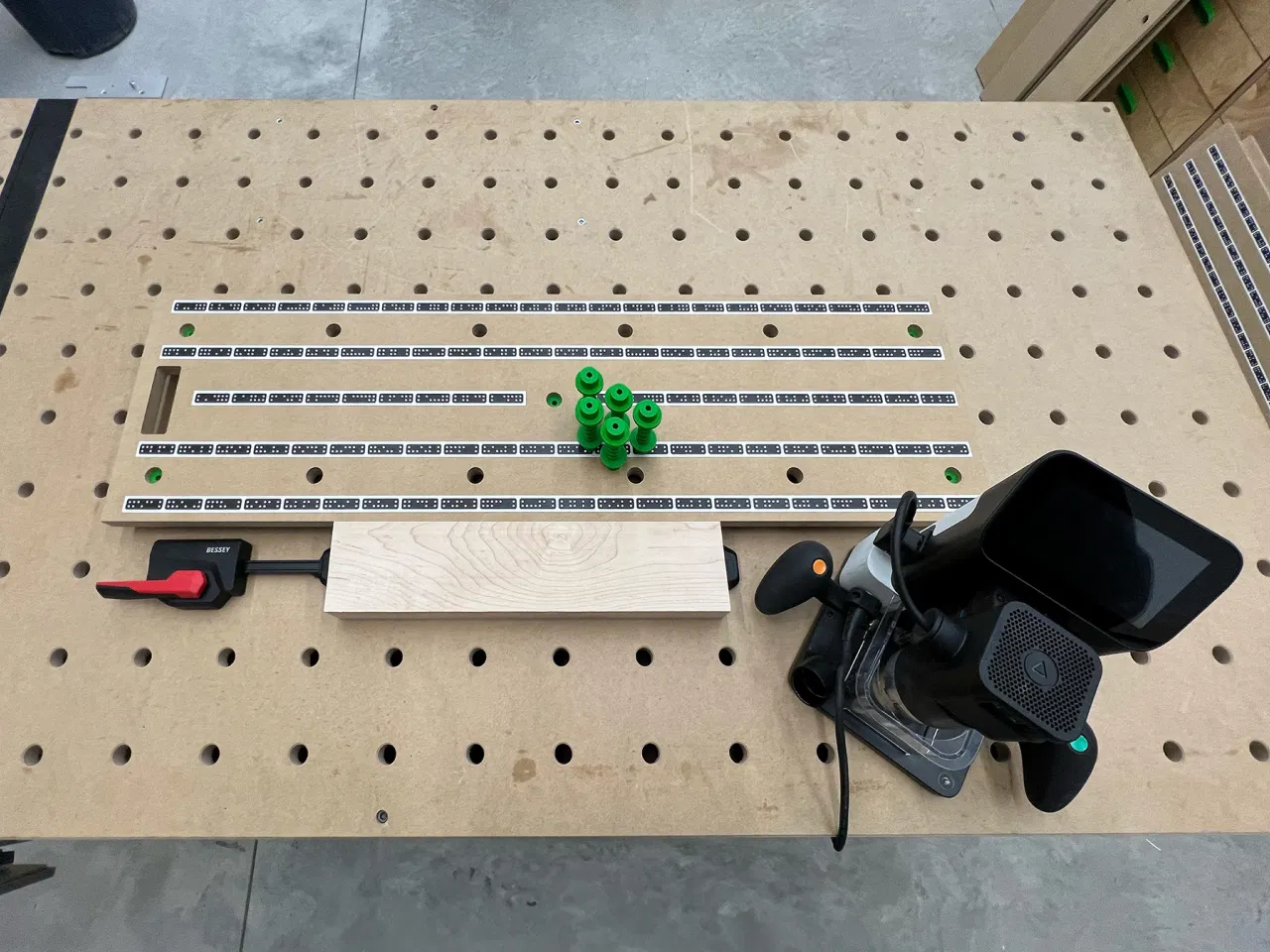

Nói chung, đây là một giải pháp linh hoạt và có thể dùng cho thước dây với mọi kích thước. Cứ làm theo bố cục tiêu chuẩn công nghiệp là được, miễn là đảm bảo các lỗ tròn 20mm phay trên thước dây cách nhau 96mm theo tâm. Dùng bao nhiêu bộ Nâng Thước Dây (Tape Board Riser) tùy thích để hỗ trợ đầy đủ là xong – có ngay một bề mặt thước dây tự đăng ký, chỉnh được độ cao, nhanh chóng tinh chỉnh, không cần kẹp và dễ dàng cất giữ khi không dùng.

File Thước Dây

Tui cũng có kèm theo file SVG cho cái thước dây mà tui đang xài. Nó có kích thước 1060mm x 300mm. Tui thấy cái này là đủ dùng cho hầu hết mọi thứ tui cần làm rồi. Nhưng mà, bạn cứ tự nhiên làm cái của riêng mình với bất kỳ kích thước nào nha.

In ấn

• Các bộ nâng được thiết kế và tối ưu hóa cho sản xuất bồi đắp và in ngon lành trên hầu hết các máy in 3D.
• Kích thước ren lớn và các góc lượn (fillets) nên điều chỉnh độ cao êm ái và nhanh chóng.
• Cả Cục Chèn Bàn và Chân Đỡ nên được in úp xuống.
• Chỉ cần Chân Đỡ là cần có đế (supports). Tui chưa thấy cần phải in thêm vành (brim).
• Tui khuyên nên in bằng PETG, nhưng tui cũng thử PLA rồi, xài cũng ổn.
• Nếu bạn thấy dung sai không đúng lắm, bạn có thể cân nhắc chỉnh cái XY Compensation hoặc Horizontal Compensation trong phần mềm slicer của mình.

File Fusion 360

Tui có một file Fusion 360 hoàn toàn có tham số (parametric) mà tui bán với giá 15$ USD. Nó cho phép kiểm soát hoàn toàn mọi khía cạnh của thiết kế.

• Tất cả các kích thước đều có thể tùy chỉnh để tinh chỉnh độ khít
• Chiều dài chân đỡ, mật độ ren, bước ren, dung sai ren, v.v.

Nếu bạn muốn ủng hộ công việc của tui trong dự án này và muốn mua file bao gồm tất cả các bản cập nhật trong tương lai, nhắn tin cho tui qua Instagram tại https://www.instagram.com/arco.made/ Tui cũng sẵn lòng in một bộ nâng thước dây cho mấy bạn không có máy in. Tui chỉ muốn bù chi phí thôi.

Gửi lời cảm ơn

Gửi lời cảm ơn đến @deanzyne (IG: https://www.instagram.com/deanzyne, Thangs: https://thangs.com/designer/Deanzyne) vì đã giúp đỡ rất nhiều cho mẫu này. Không có chuyên môn của bạn ấy thì dự án này đã không thành hiện thực.
