Bộ truyền động trực tiếp CR-6 SE

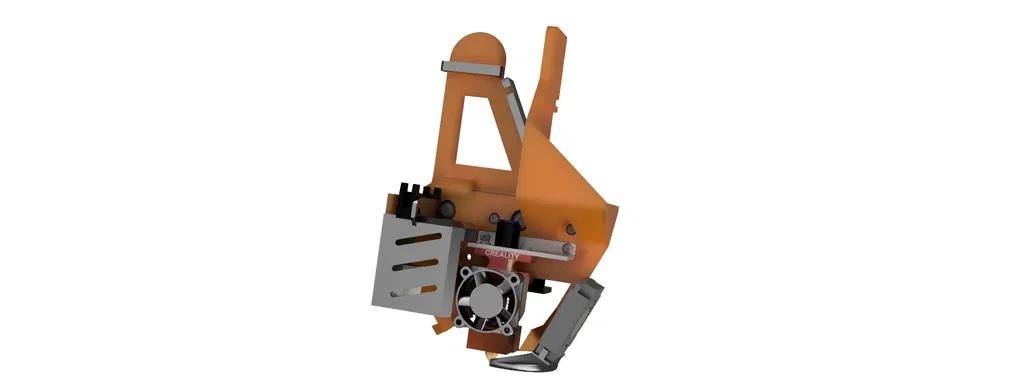

Đây là bản phối lại/kết hợp của Bộ truyền động trực tiếp CR6 SE của Konton, Giá đỡ cáp của Lope26, và Vỏ bo mạch chia tách của Skeaton250 kết hợp lại với nhau để nâng cấp tuyệt vời cho Creality CR6 SE.

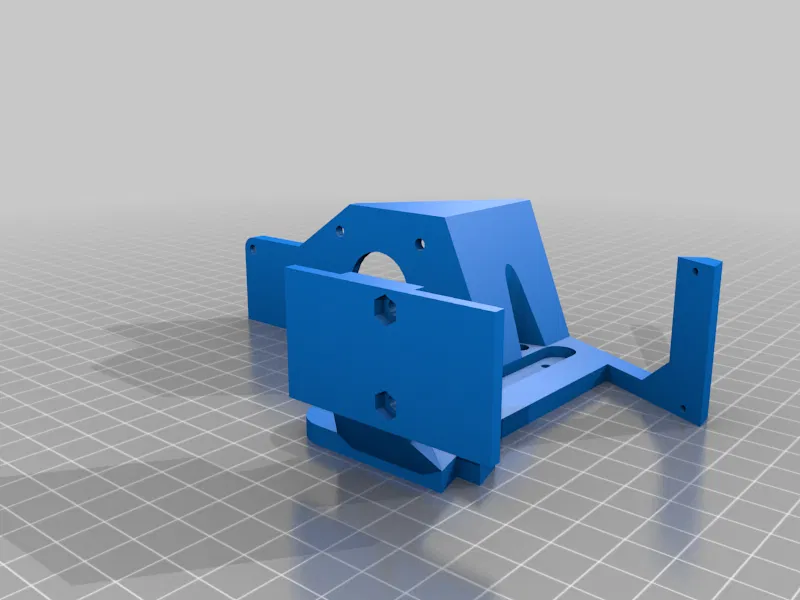

Hiện tại tôi đã in DDM của Konton và lắp ráp rất khớp! Xin khen ngợi Konton!

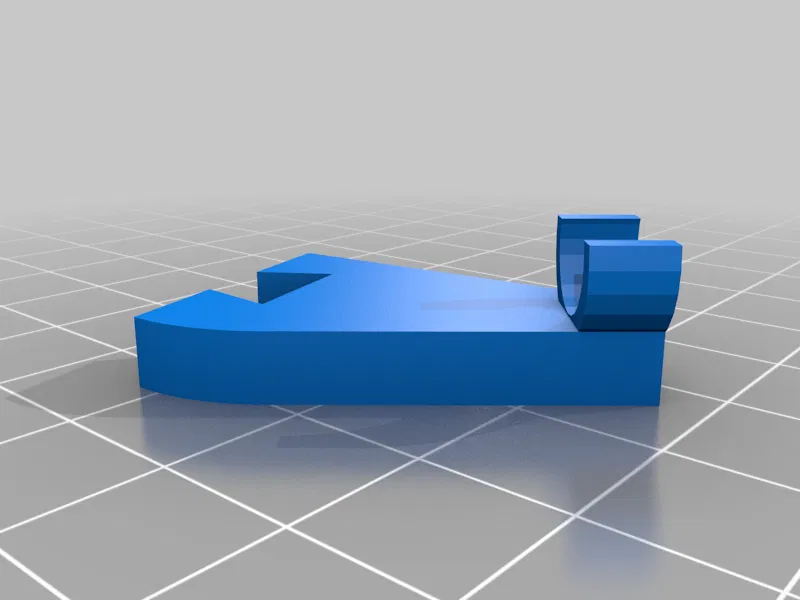

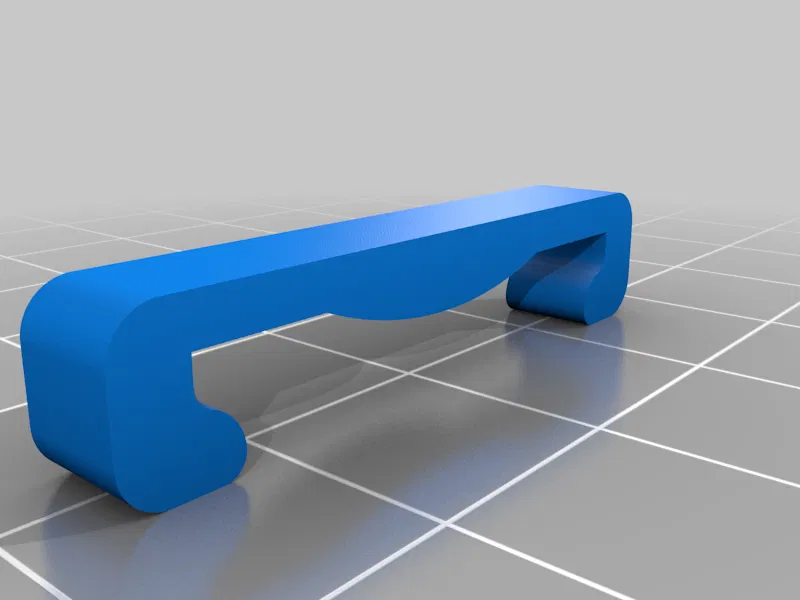

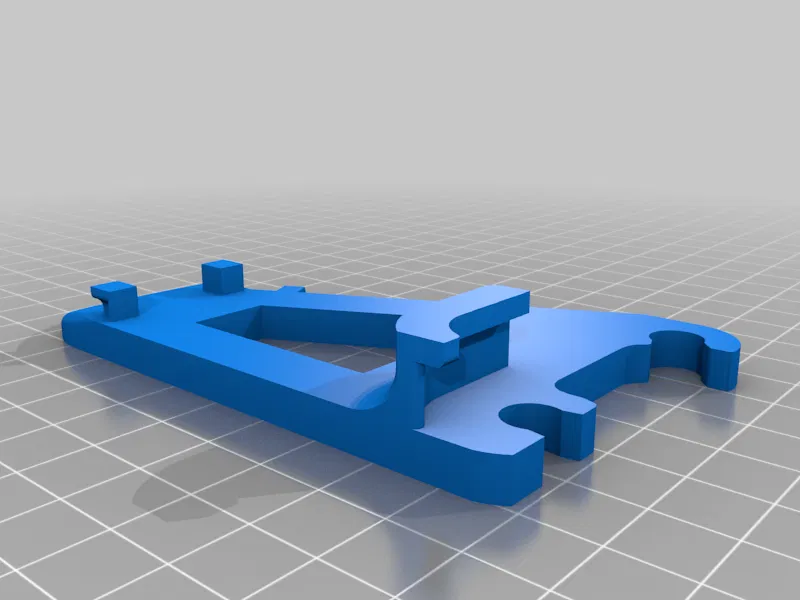

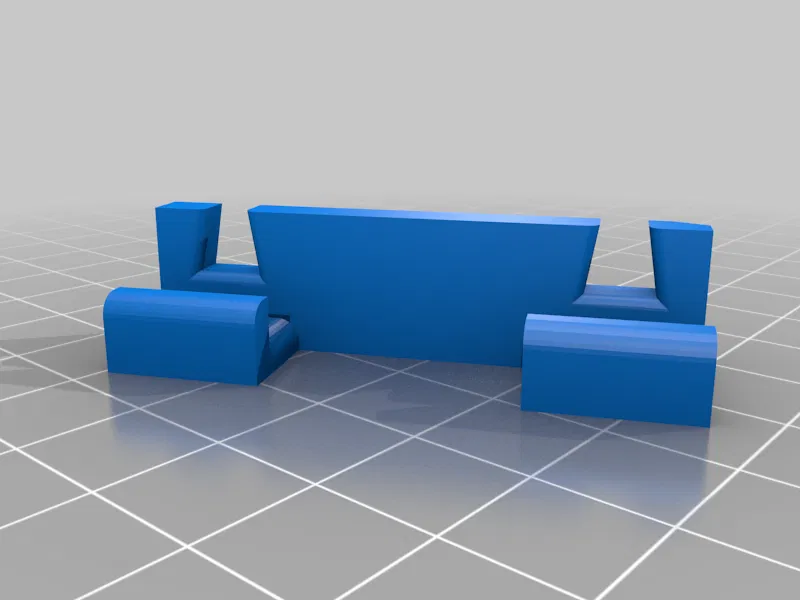

Sau khi xem xét cách bố trí cáp, tôi đã "sửa đổi" (đọc là lấy kìm và bắt đầu cắt) giá đỡ cáp Lope26 đã in sẵn để cố gắng làm cho nó hoạt động với DDM mà không thành công. Sau đó, thấy rằng bo mạch chia tách bị lộ quá nhiều với những người hay cắt gọt, tôi đã "sửa đổi" vỏ của Skeaton để làm việc với DDM thành công nhưng kết quả trông thô.

Và đó là bản phối lại được cung cấp ở đây.

Tính đến ngày 21-02-2021, tôi đang chờ cáp để kết nối động cơ bước và cảm biến để có thể in thiết kế này, sau đó tôi sẽ đăng ảnh và đề xuất slice.

Hiện có 5 bộ phận để in và sau khi tôi suy nghĩ, thiết kế có thể thay đổi, vì vậy hãy theo dõi hoặc mạo hiểm in nó rồi chia sẻ suy nghĩ và kết quả của bạn nhé.

V15 2021-02-25:

• Di chuyển quạt lên trên và xoay để nó không chạm vào các kẹp tấm đế ở mặt trước của đế.

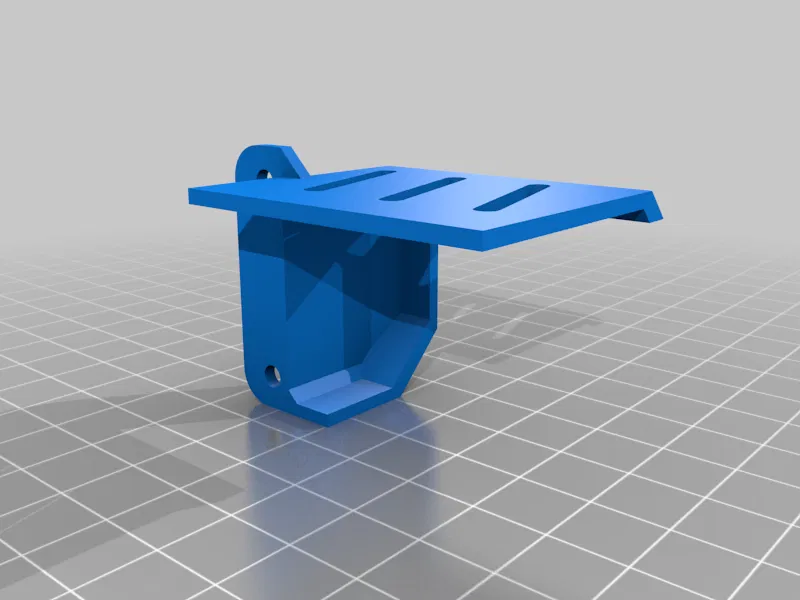

• Sửa đổi vỏ bo mạch để vừa vặn hơn.
• Thêm lỗ gắn thứ ba cho quạt vì tôi nhận thấy nó hơi bị võng.
• Thêm tùy chọn không có đèn LED
• Lưu ý: Vỏ bo mạch vẫn cần một chút chỉnh sửa.

V25 2021-03-21:

• Sửa đổi phần gắn đèn LED để không quá chặt.
• Làm sạch các mặt gắn.
• Thêm khoảng trống cho nắp che quạt tản nhiệt.

Một vấn đề tôi đã tìm thấy là khi in bằng PETG ở nhiệt độ thấp hơn, bộ phận đùn sẽ đẩy và kéo bộ phận nóng, gây ra chất lượng in kém. Bản sửa đổi tiếp theo sẽ có giới hạn dừng cứng ở phía dưới của cảm biến lực hoặc có thể gắn toàn bộ bộ phận đùn lên cảm biến.
