Máy bay điều khiển từ xa cánh phẳng không cần hỗ trợ

Đây là mô hình đầu tiên mà tôi đã tải lên, vì vậy hãy cho tôi biết nếu có bất kỳ vấn đề nào với tệp.

Cài đặt in:

Infill: 100%

Vị trí đường nối: ngẫu nhiên

Bề mặt: 3

Đây là một thử nghiệm nhanh để tạo ra một chiếc glider có thể được lấy trực tiếp từ máy in và bay mà không cần uốn cong hoặc điều chỉnh. Tôi đã gặp một chút vấn đề về độ bám dính của giường in, vì vậy các đĩa đã được đặt ở đáy của các bề mặt thẳng đứng mỏng. Những đĩa này chỉ dành cho độ bám dính của giường và nên được cắt bỏ. Nếu bạn có độ bám dính giường thật tốt, bạn có thể thử cắt bỏ những đĩa này trong slicer để đảm bảo rằng không có công việc nào giữa việc in và bay.

Infill 100% sẽ dẫn đến vị trí CG tốt.

Tôi nhận thấy rằng việc đặt vị trí đường nối ở chế độ ngẫu nhiên giúp các bề mặt đầu cánh mỏng in tốt hơn. Nếu đường nối ở cùng một vị trí, các bề mặt dốc có xu hướng không in thành công hoặc bị biến dạng. Đường nối ngẫu nhiên có thể dẫn đến các gợn sóng trên bề mặt, nhưng điều đó thì không sao cho việc bay.

Tôi chỉ in bằng PLA. Nó đủ mạnh để sống sót sau khi hạ cánh trên cỏ và bị mắc kẹt trong bụi rậm. Nó đã rơi vào hồ bơi một lần và lướt rất chậm qua trong khi chỉ chìm một chút.

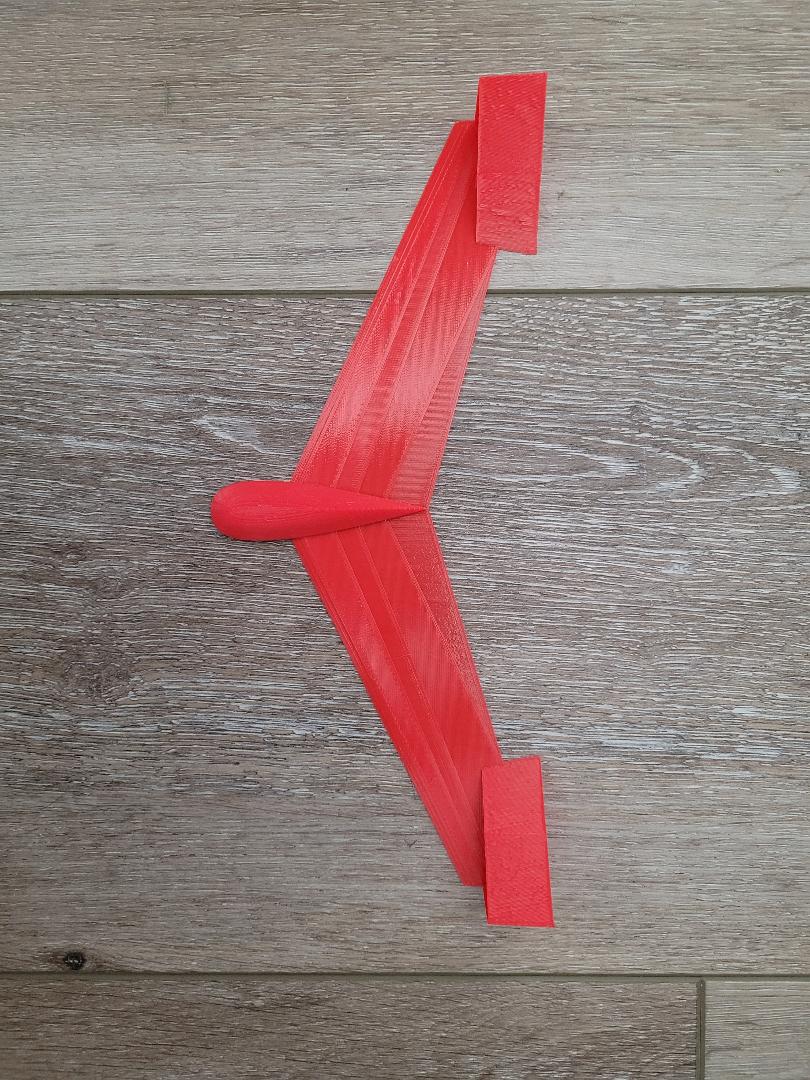

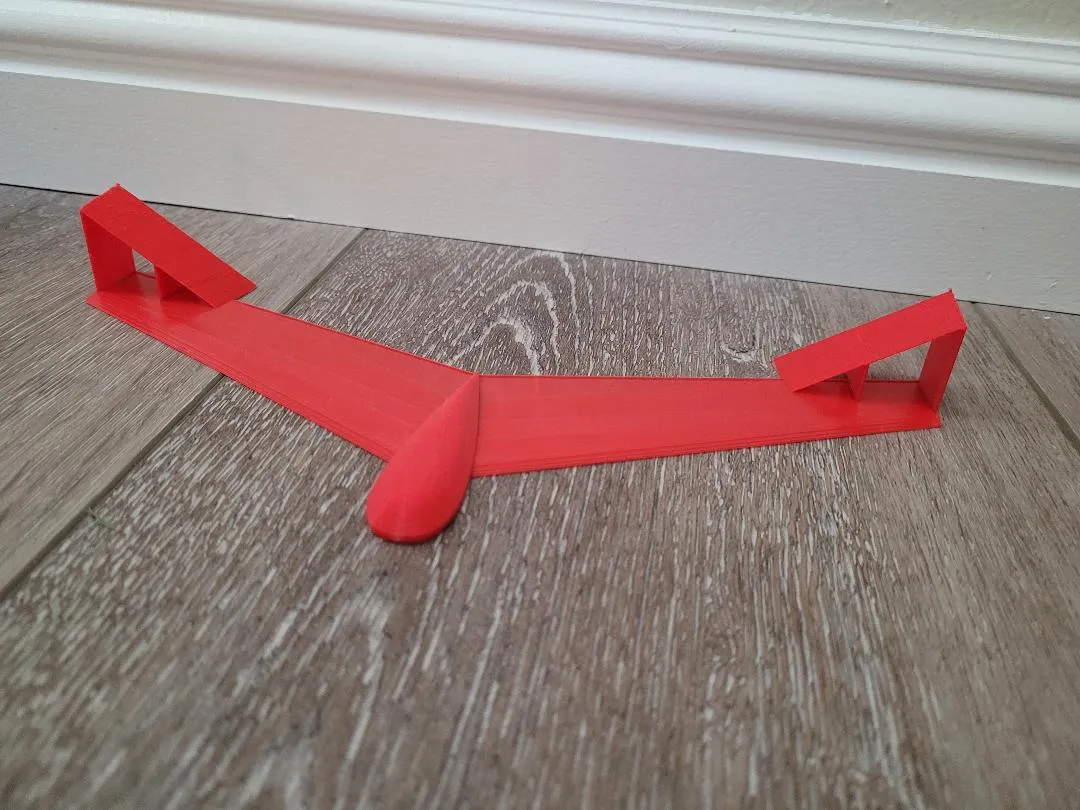

Cách thiết kế các bề mặt đầu cánh, nó có góc nghiêng tích hợp, vì vậy không cần phải uốn cong. Các bề mặt đầu cánh cũng đóng vai trò như góc nghiêng, giúp ổn định lăn khá tốt.

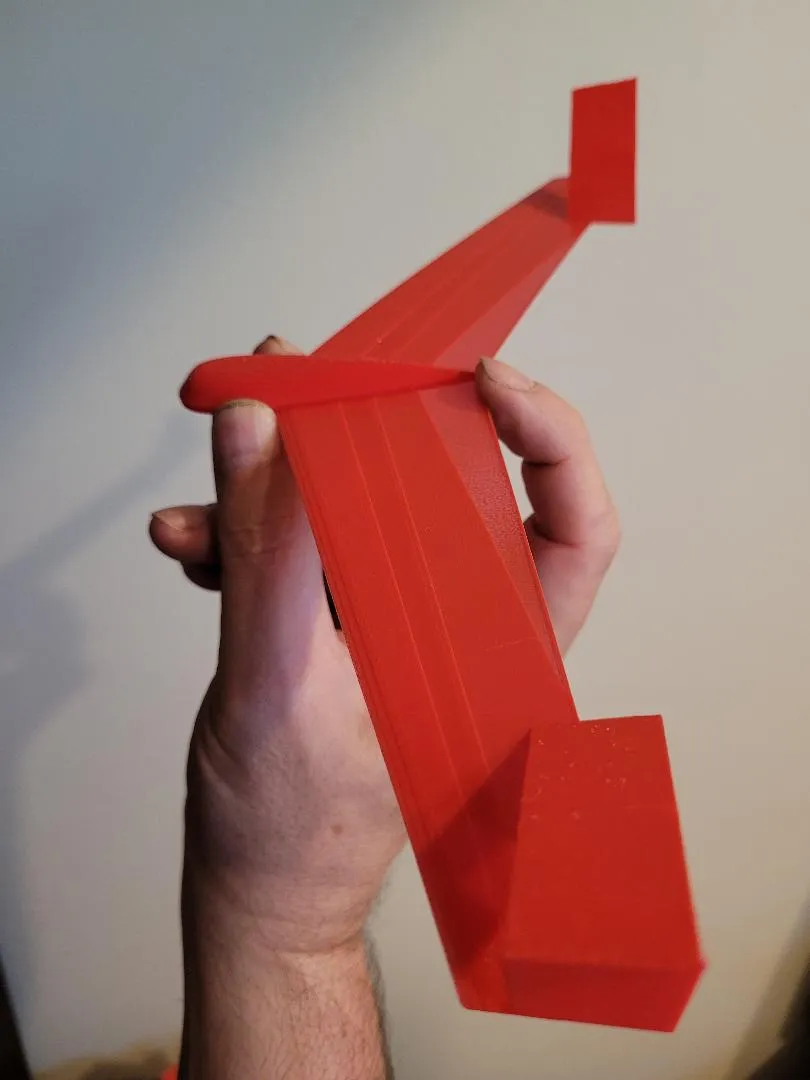

Để ném nó, hãy đặt ngón tay cái và ngón giữa của bạn ở mỗi bên của mũi, và đặt ngón trỏ của bạn phía sau cánh (xem hình ảnh kèm theo). Hãy ném nó một cách phẳng. Nó bay tương đối phẳng.

Có một vài chi tiết chưa được thử nghiệm mà có thể hoặc không thực sự có tác dụng. Đầu tiên, các lớp của cánh nâng lên gần cạnh trước để tạo thành một cạnh trước mượt mà hơn. Mỗi bước lớp sẽ có một bọt hồi lưu ở phía trước nó. Những bọt hồi lưu này tạo thành một bề mặt giả cho dòng chảy chính đi qua. Các bước phía sau được trải ra để mô phỏng sự thu hẹp của một cánh máy bay điển hình. Có đủ lớp để tạo ra một cánh tương đối cứng (ví dụ: nó không chỉ rơi xuống khi được nhấc lên). Cạnh sau có một môi ngắn thẳng đứng. Đây cơ bản là một ván Gurney. Môi thẳng đứng này sẽ có một bọt hồi lưu ở phía hạ lưu, cho phép dòng chảy chính quay lên một chút. Nếu điều này hoạt động, nó giống như một cánh phản xạ và cung cấp một chút mô men nâng mũi, điều này hữu ích cho một cánh bay. Vì cánh phải phẳng, nên không thể thực hiện bất kỳ sự rửa (vặn cánh) nào. Để vượt qua điều này, bề mặt nghiêng ở đầu cánh cung cấp một vị trí mà độ nghiêng xuống có thể được bao gồm. Bề mặt nghiêng cũng cung cấp một hiệu ứng nghiêng, vì cánh chính là phẳng. Bề mặt thẳng đứng ở đầu cánh cung cấp độ ổn định xoay, nhưng quan trọng không kém, nó kết hợp với bề mặt nghiêng để tạo thành một cấu trúc tam giác mạnh mẽ. Bề mặt thẳng đứng nhỏ chỉ ở đó để giúp bề mặt nghiêng in, vì nó là một đoạn dài không được hỗ trợ nếu không có nó. Thực tế, số Reynolds quá thấp cho chiếc glider nhỏ này đến mức những mẹo khí động học này có thể không hoạt động. Tuy nhiên, thật thú vị khi thử nghiệm chúng. Đối với những ai quan tâm, hãy tìm kiếm ván Gurney và cánh c-wings không phẳng để khám phá một số khí động học thú vị có thể được áp dụng ngay cả cho những món đồ chơi đơn giản này.
