Ocie's Box - Vỏ cho Duet Wifi - V3

Tóm tắt:

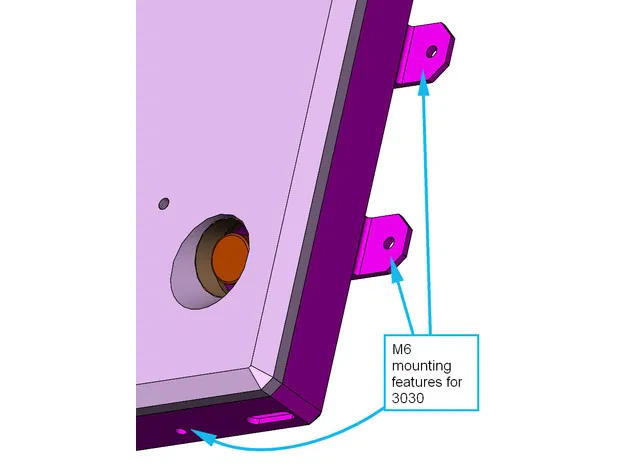

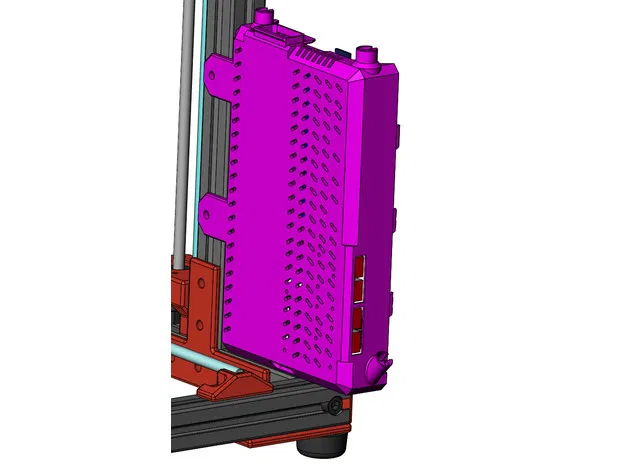

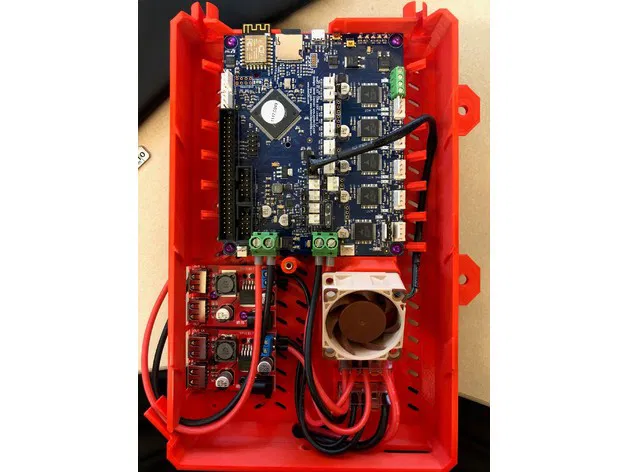

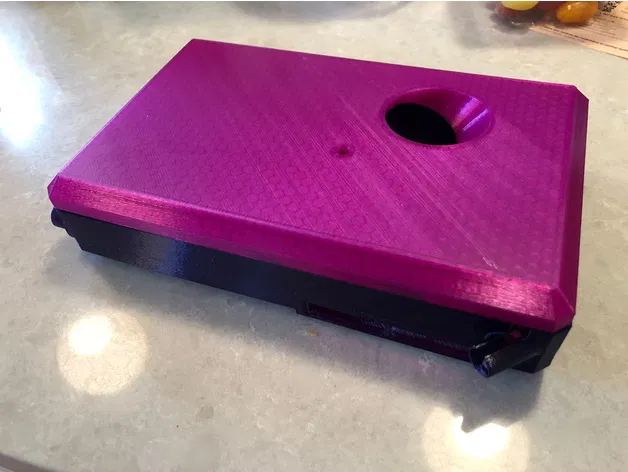

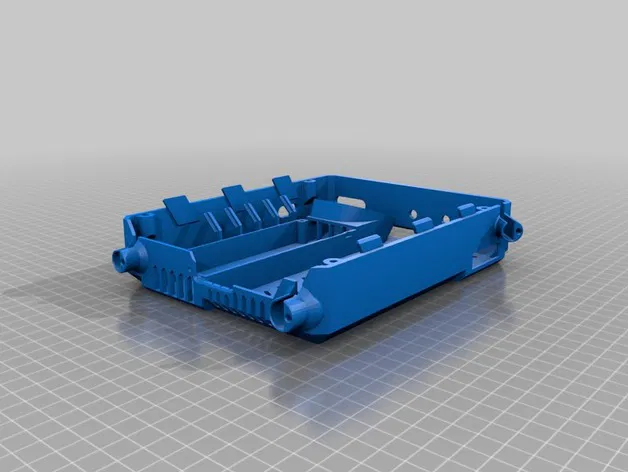

Hộp "Ocie's Box" là một bộ vỏ được thiết kế đẹp mắt cho bo mạch điều khiển Duet Wifi, dành cho khung nhôm định hình 3030.

Cụ thể, vỏ này phù hợp với Duet 2 Wifi. Bo mạch Duet 3 Mini 5+ được cho là có cùng kiểu lỗ gắn, nhưng không chắc có vừa với vỏ hay không do các linh kiện khác biệt.

Ở bên dưới có một phiên bản đã được tximy chỉnh sửa cho phiên bản Duet 2 Ethernet. Tôi đoán nó cũng phù hợp với phiên bản Duet 3 Mini 5+ Ethernet, nhưng chưa xác nhận.

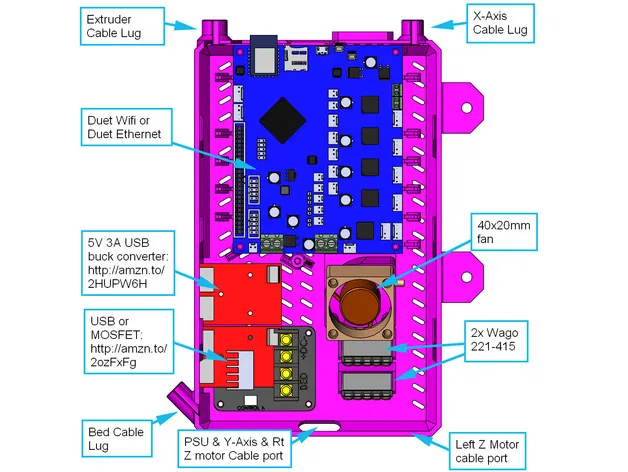

Các tính năng chính:

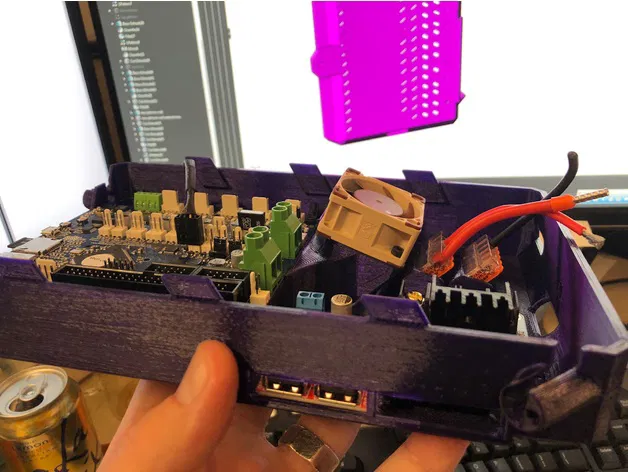

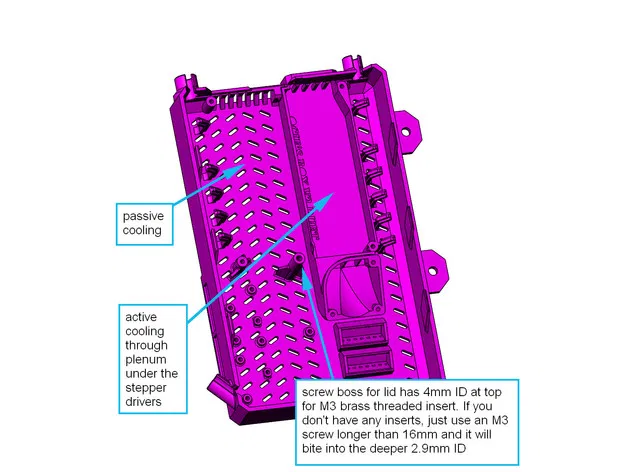

• Làm mát chủ động cho các driver động cơ bước bằng quạt 40x20mm

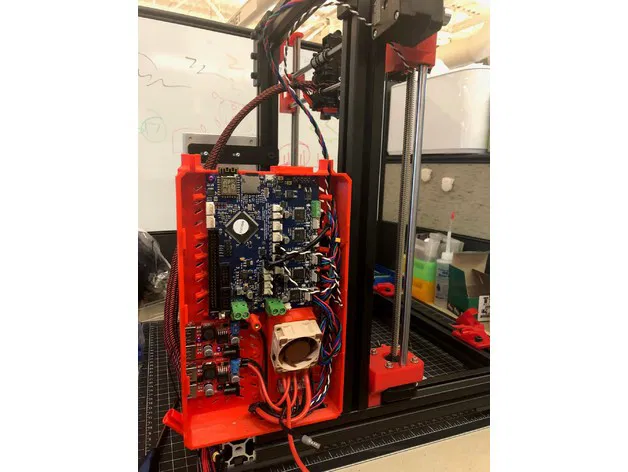

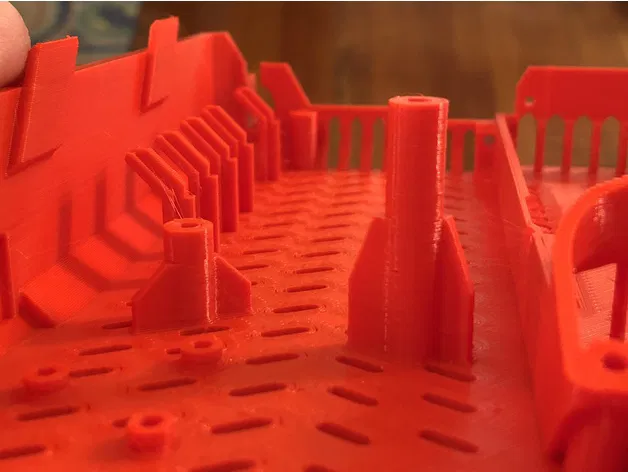

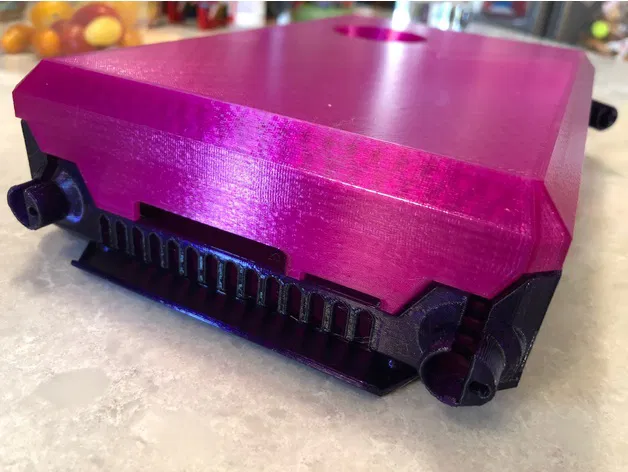

• Móc quản lý dây cáp để giữ cho dây gọn gàng mà không cần nhét chúng vào các khe hẹp

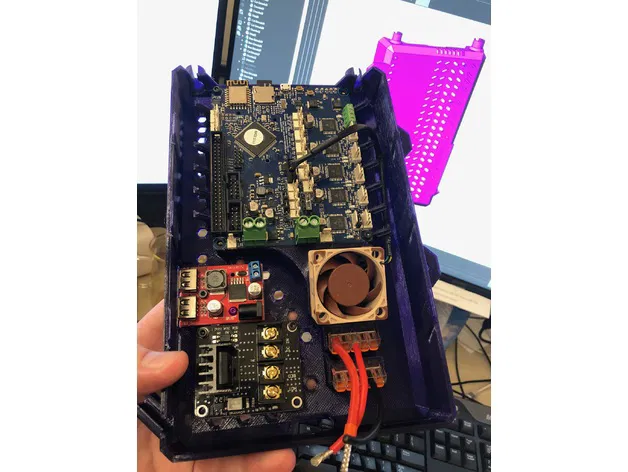

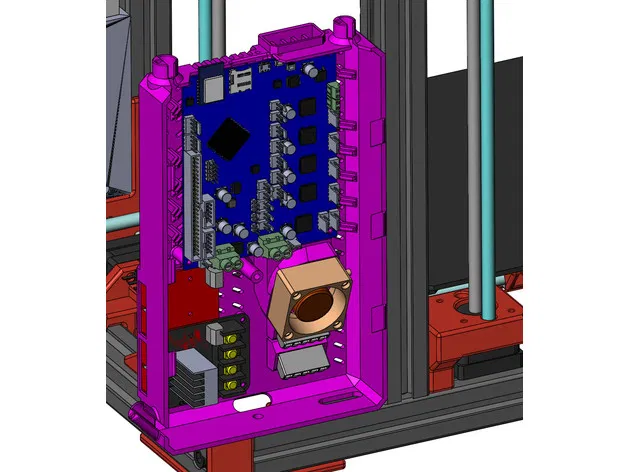

• Không gian để lắp các bo mạch phụ. Các lỗ vít M3 được cung cấp cho các bo mạch phụ sau:
  • Jack nguồn USB 5V 3A. Bạn có thể lắp hai cái này để có tổng cộng 4 thiết bị cấp nguồn USB (đèn LED, Raspberry Pi, v.v.): http://amzn.to/2HUPW6H
  • MOSFET. Bạn có thể sử dụng một trong số này thay thế cho một trong các bo mạch nguồn USB nếu bạn đang cấp nguồn cho bộ gia nhiệt giường có dòng điện vượt quá mạch 18A của Duet: http://amzn.to/2ozFxFg

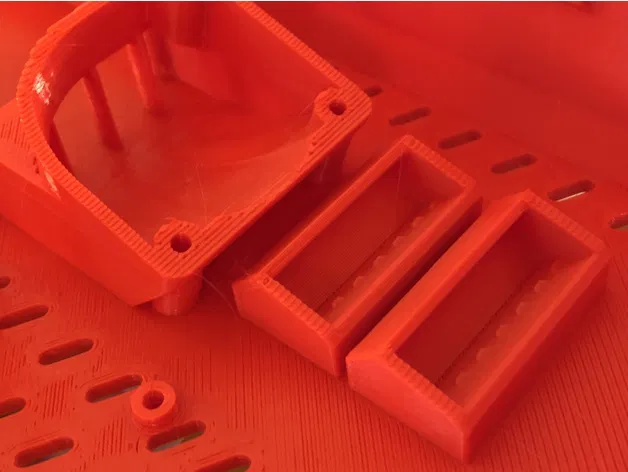

  • Các khe cắm cho hai đầu nối Wago 5 chân (221-415) để sử dụng làm khối đấu dây: http://amzn.to/2FazZra

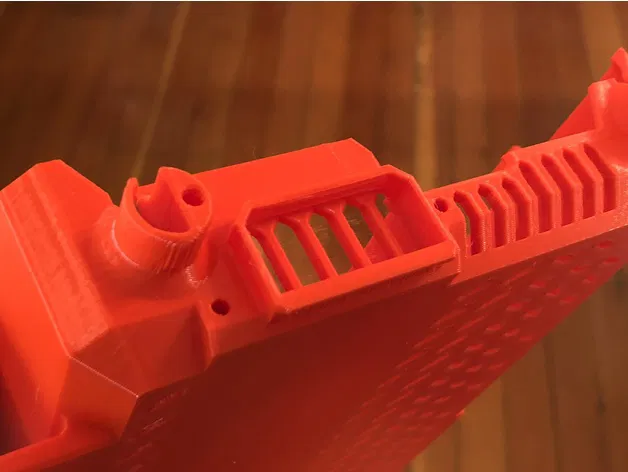

• Các khe cắm dây có lỗ cho dây nylon 3mm để hỗ trợ dây (phương pháp Prusa) và tương thích với các nắp che dây khớp nối bi tuyệt vời của Jason Canning: https://www.thingiverse.com/thing:2787748 https://www.thingiverse.com/thing:2735303 https://www.thingiverse.com/thing:2810713

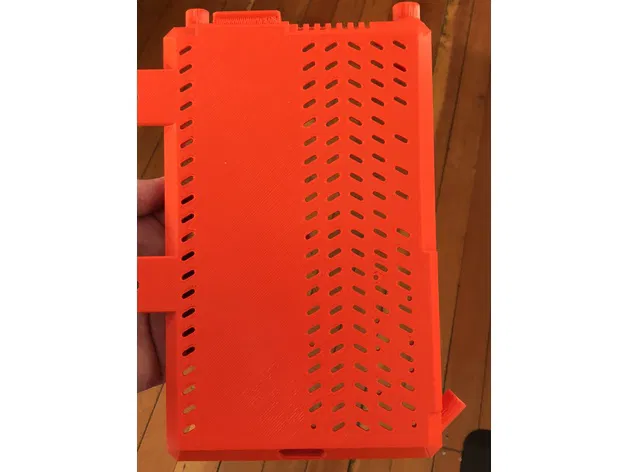

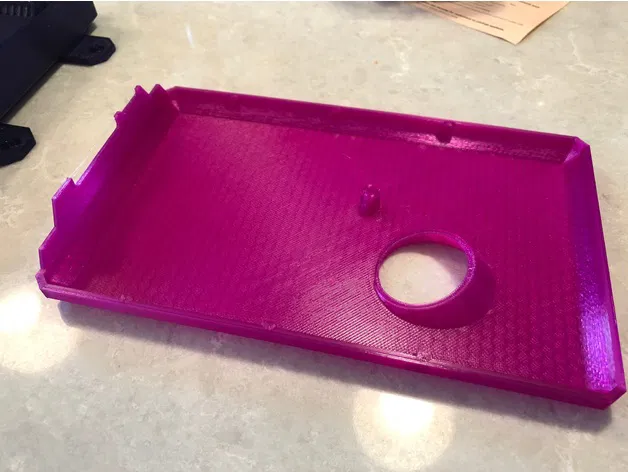

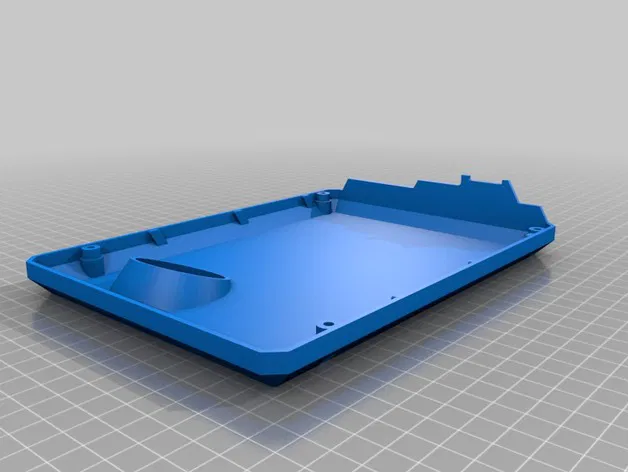

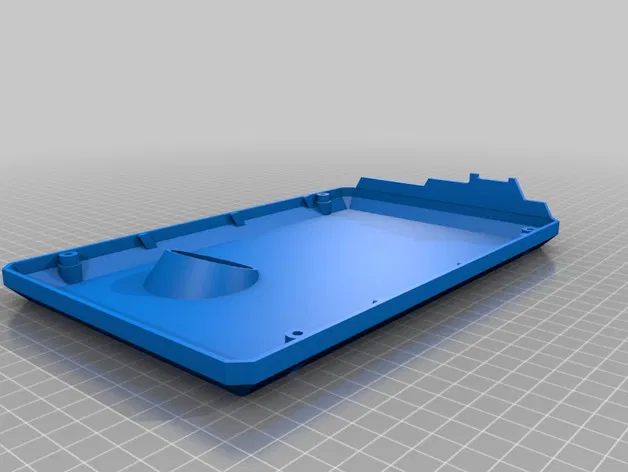

• Nắp in không cần hỗ trợ

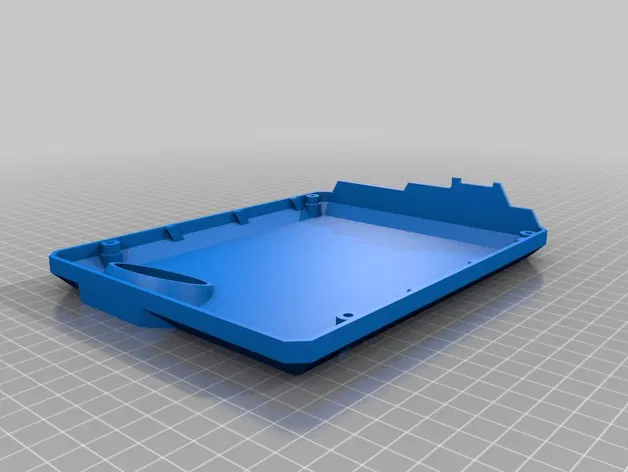

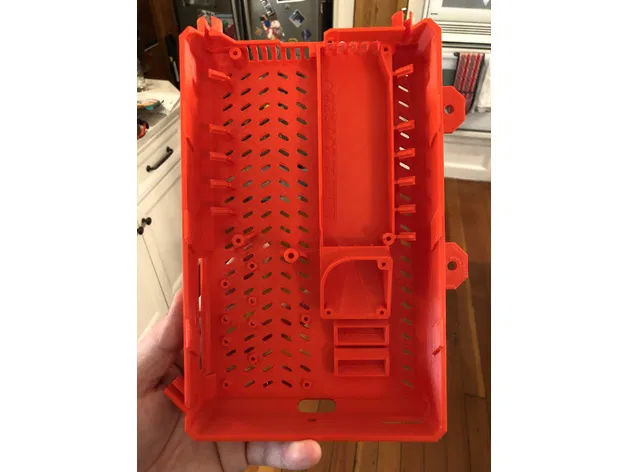

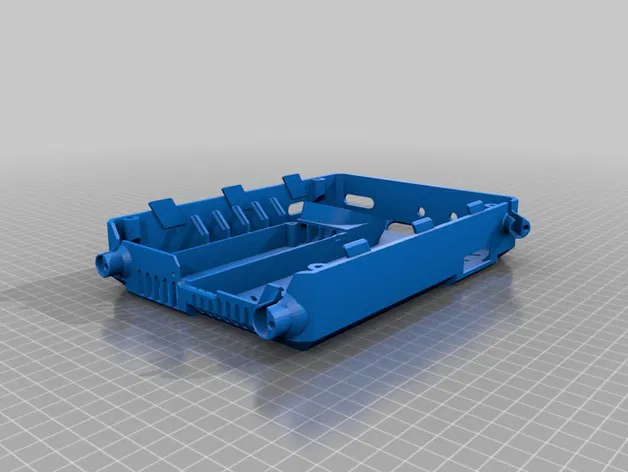

• Mặt sau in cần hỗ trợ chỉ dưới ba móc cáp bên ngoài

Cập nhật:

CẬP NHẬT 28-Dec-2020: strmckr đã xác nhận phiên bản Bear 200mm hoạt động.

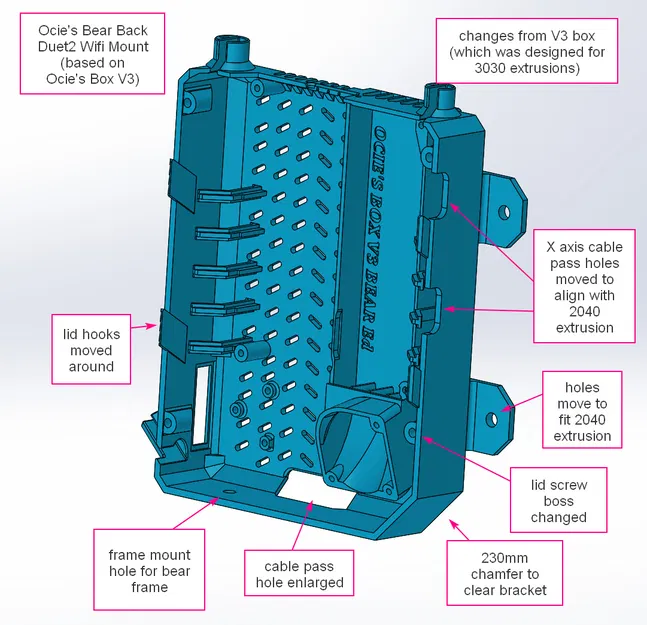

CẬP NHẬT 23-Dec-2020: Theo yêu cầu của strmckr, tôi đã tạo một phiên bản vỏ phù hợp với khung Bear. Nó có thể in trên bàn in 200x200mm. Xem các tệp:

• 201223 bear back changes.jpg
• Ocies Bear Back V3 200.STEP
• Ocies Bear Back V3 200.STL
• Ocies Bear Lid V3 200.STEP
• Ocies Bear Lid V3 200.STL
• LƯU Ý: Hiện tại tôi không có khung Bear hoặc máy in hoạt động trên 180x180mm, vì vậy tại thời điểm này bản in chưa được thử nghiệm. Nếu bạn in, vui lòng xác nhận trong phần bình luận xem nó có hoạt động không.

CẬP NHẬT 3-Oct-2018: tximy đã chỉnh sửa nắp của tôi cho phiên bản Duet (2.0) Ethernet - anh ấy thậm chí còn làm lại cả ba nắp! Cảm ơn rất nhiều, tximy! https://www.thingiverse.com/thing:3114155

CẬP NHẬT 3-Aug-2018: Hóa ra bạn có thể gặp khó khăn khi lắp một số nhãn hiệu quạt 40x20. Tôi đã sử dụng quạt Noctua, và các lỗ vít trên mặt bích ngoài lớn hơn 3mm để bạn có thể sử dụng các trụ đỡ linh hoạt mà họ cung cấp. Vì vậy, khi tôi gắn quạt của mình, các vít thực sự bị chìm xuống mặt bích bên trong của quạt. Bạn có thể thấy điều này trong hình ảnh trên. Do đó, tôi đã không nhận ra rằng nắp không có đủ khoảng trống cho đầu vít M3. Xin lỗi vì điều đó! Nếu có đủ người gặp sự cố, hãy cho tôi biết trong phần bình luận và tôi sẽ chỉnh sửa để tạo thêm không gian cho đầu vít...

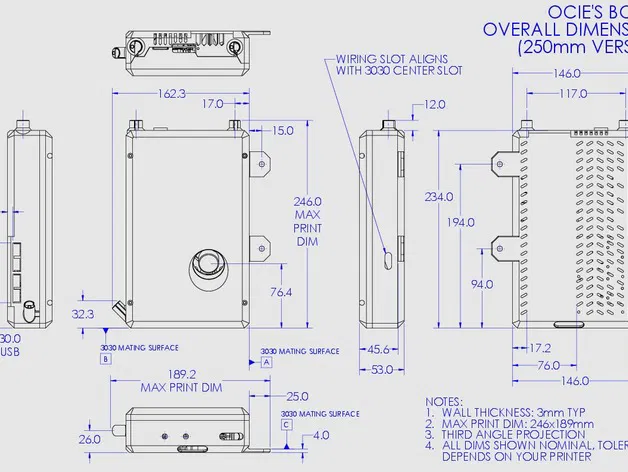

CẬP NHẬT 15-Mar-2018: Theo yêu cầu của mọi người, tôi đã làm các phiên bản vỏ ngắn hơn để chúng có thể được làm trên các bàn in nhỏ hơn. Các bộ phận ban đầu (Duet Enclosure Back V3 và Lid V3) cần được in trên bàn 250mm. Các phiên bản mới ngắn hơn và như sau:

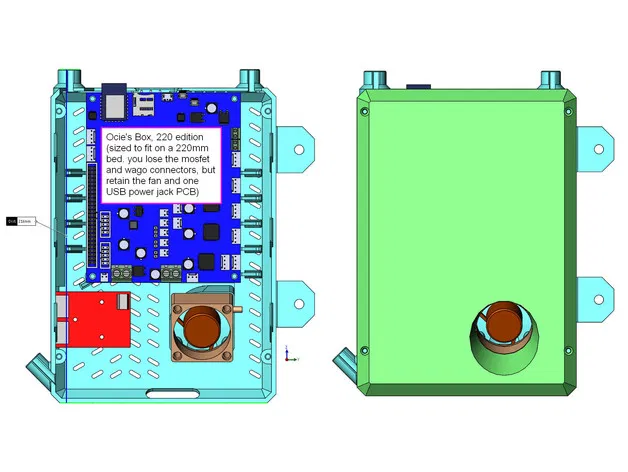

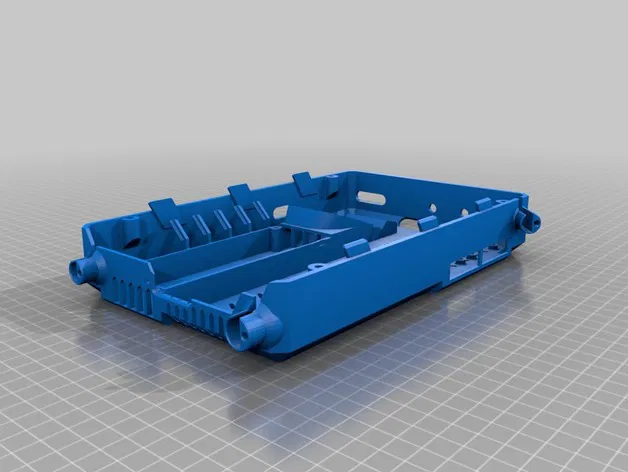

• Duet Enclosure V3 220: Có thể in trên bàn 220mm. Các khe cắm đầu nối Wago, cũng như các lỗ vít cho bo mạch USB thứ hai và mosfet đã bị loại bỏ. Thiết kế này giữ nguyên tất cả các tính năng bên ngoài giống nhau, tất cả các tính năng Duet, quạt làm mát và một bo mạch nguồn USB. Xem hình ảnh "Ocie's Box V3 220 edition.jpg" để biết cái nhìn tổng quan về lắp ráp.

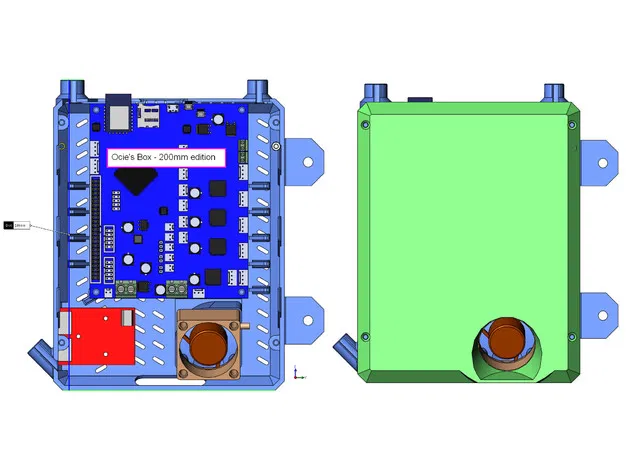

• Duet Enclosure V3 200: Có thể in trên bàn 200mm. Phiên bản này có cùng bộ tính năng với phiên bản 220, nhưng khoảng trống giữa cạnh dưới của quạt và cạnh dưới của hộp hơi chật. Điều này sẽ làm cho việc đi dây hơi rối hơn, vì một số dây chắc chắn sẽ cần đi qua Duet, mà đây là một trong những điều tôi cố tình thiết kế vỏ ban đầu để tránh. Nhưng thực tế, không có vấn đề gì khi có dây ở phía trước Duet - đó hoàn toàn là thẩm mỹ. Việc làm mát được xử lý bởi quạt ở mặt sau của bo mạch, vì vậy dây ở phía trước bo mạch sẽ không cản trở việc làm mát. Như mọi khi, các tệp STEP được cung cấp cùng với các tệp STL, để bạn thoải mái tùy chỉnh.

Tôi cũng đã thêm một video hiển thị quy trình tôi sử dụng để ép nóng các bộ chèn ren vào vỏ. Rất đơn giản: https://www.youtube.com/watch?v=NAN_7Os78-4

CẬP NHẬT 9-Mar-2018: Mặt sau và nắp đã được sửa đổi thành V3. Cả hai bộ phận đều không tương thích với các mẫu V2, vì vậy các mẫu V2 đã bị xóa cho rõ ràng. Thay đổi cho V3:

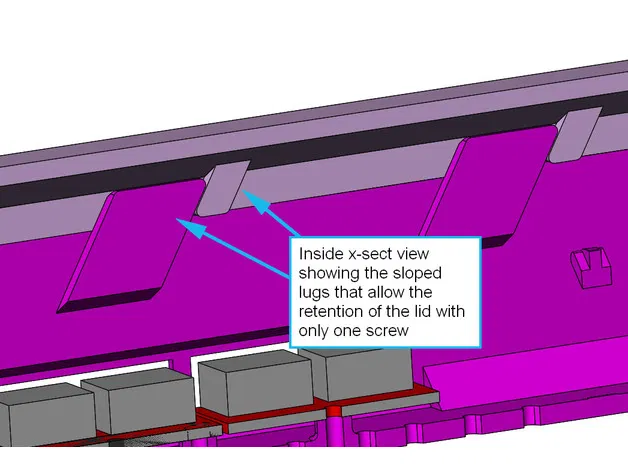

• Thay thế ốc vít trung tâm duy nhất của nắp bằng 4 ốc vít chu vi. Điều này giúp ích cho các nắp bị cong nhẹ khi lấy ra khỏi máy in do ứng suất dư bên trong phát sinh từ quá trình làm mát khác biệt trong quá trình in.
• Móc dây lớn hơn để quản lý cáp tốt hơn
• Thêm một khe trên thành bên để cáp PanelDue có thể thoát ra khe định hình dọc, nếu bạn muốn gắn màn hình của mình lên trên máy in
• Khe cắm bó dây lớn hơn ở đáy vỏ để dễ dàng đi dây
• Giảm độ dày nắp từ 3mm xuống 2mm để giảm thời gian in (giảm 18% đối với PETG, giảm 10% đối với PLA)

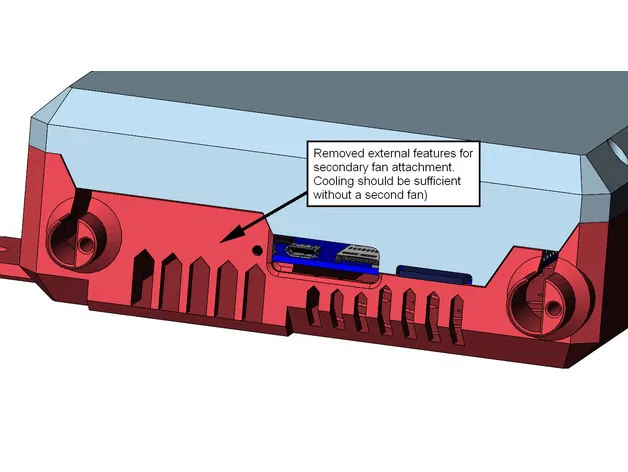

• Loại bỏ tất cả các tính năng liên quan đến việc lắp quạt phụ, vì tôi tin rằng một quạt sẽ đủ để làm mát.

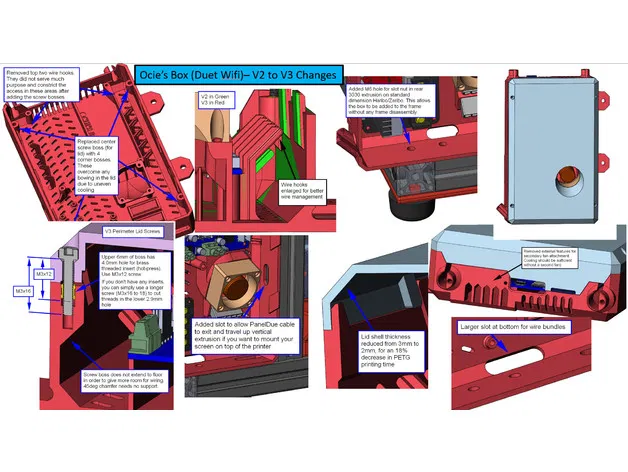

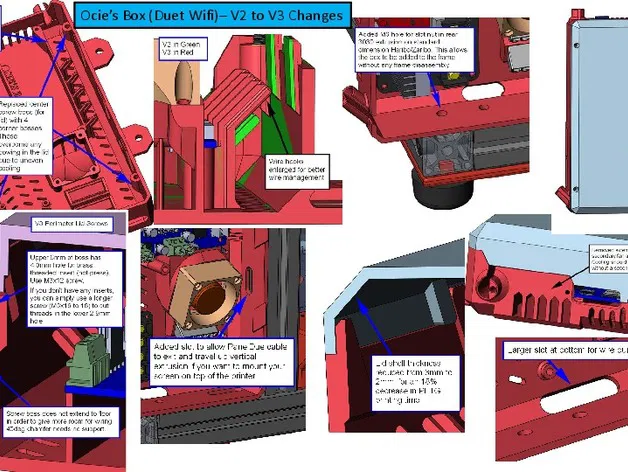

Để xem ảnh chụp màn hình tất cả các thay đổi, hãy xem ảnh đính kèm
