Giá đỡ ống tiêm có thể xếp chồng và tham số hóa

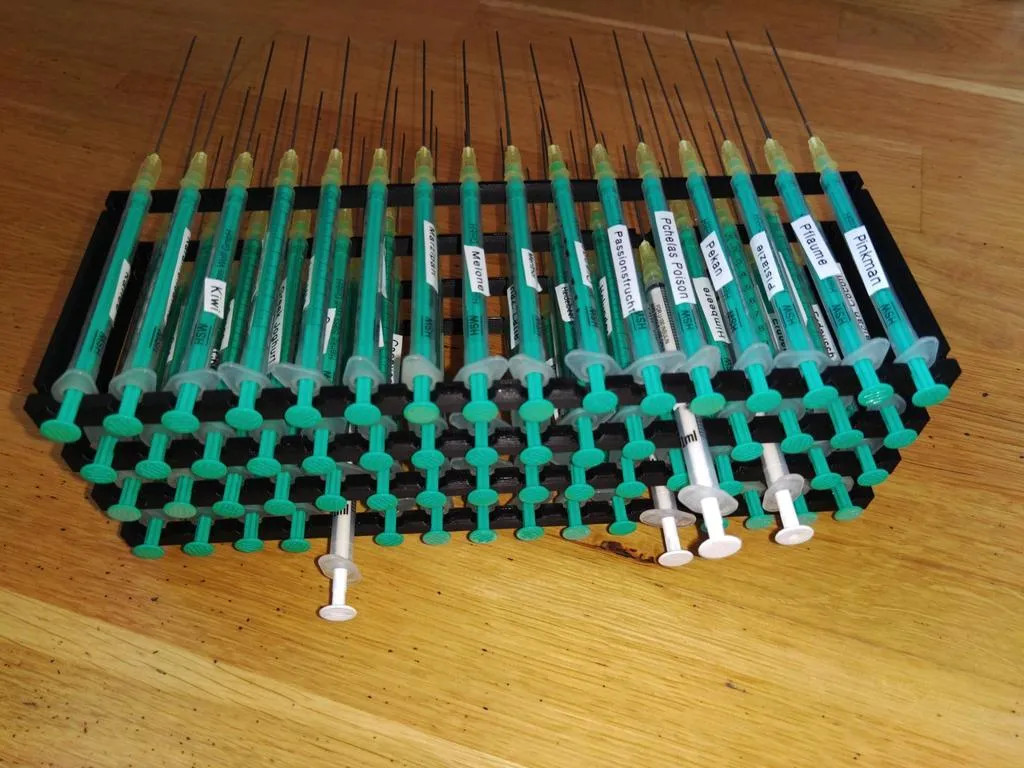

Để pha trộn các e Liquids của tôi, tôi sử dụng một ống tiêm riêng cho mỗi hương vị. Để giữ chúng ở đúng vị trí và dễ dàng lấy ra, tôi đã thiết kế giá đỡ có thể xếp chồng lên nhau và có tham số.

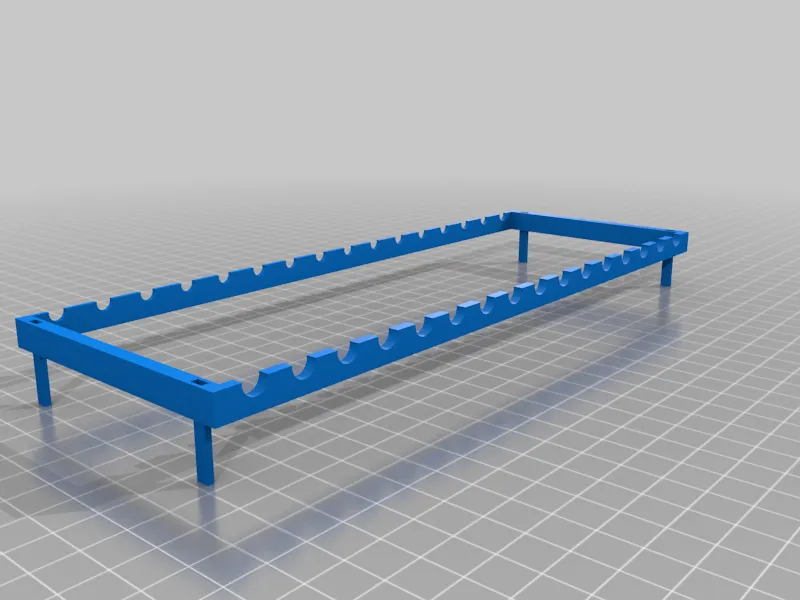

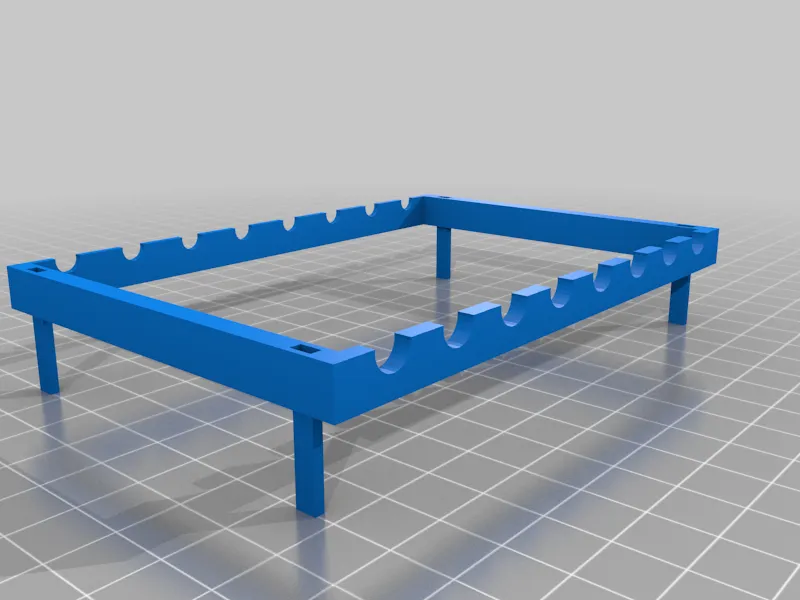

Tôi để kim trên các ống tiêm khi tôi lưu trữ chúng, nhưng bạn cũng có thể tháo kim ra vì lý do an toàn, chỉ cần đảm bảo bạn thay đổi độ sâu tổng thể của giá đỡ và đường kính phía trên cho phù hợp. Giá đỡ có thể được in với chân tùy chọn ở dưới cùng và các lỗ tương ứng ở phía trên để xếp chồng.

Nếu bạn đặt các cạnh khung bên trái và bên phải quá mỏng, việc xếp chồng sẽ trở nên rất khó khăn. Nó đã gây khó chịu với phiên bản "tối thiểu", vì vậy nếu bạn muốn xây dựng các chồng cao hơn, bạn có thể nên sử dụng phiên bản giảm hoặc tối đa.

Tham số:

• Số lượng khe ống tiêm
• Đường kính trên và dưới của khe ống tiêm
• Khoảng cách giữa các khe
• Chiều dài của giá đỡ
• Độ dày khung (bên trái và bên phải)
• Độ dày khung phía trước/bên tay cầm
• Độ dày khung phía sau/bên kim
• Chiều cao không có chân
• Chân: Có hoặc không
• Chiều dài của chân
• Độ sâu của lỗ cho chân
• Số khe: có/không, một bên hoặc cả hai, kích thước văn bản và vị trí

Bù để di chuyển chân ra khỏi các góc Cập nhật: Vì các ô kiểm vẫn không xuất hiện trong trình tùy chỉnh, tôi đã thay đổi tham số Chân thành số nguyên 0/1.

Gợi ý cho việc In 3D:

• Nếu sử dụng chân, hãy in ngược lại để không cần hỗ trợ. Tuy nhiên, đối với các ống tiêm/đường kính khe thực sự lớn, có thể vẫn cần hỗ trợ.
• Cần có độ bám dính tốt trên giường! Nếu bạn vẫn gặp khó khăn, hãy thử tăng khoảng cách giữa các khe và/hoặc độ dày. Nếu không có gì giúp, hãy thử sử dụng một lớp viền, mặc dù tôi thấy việc tháo nó ra thật phiền phức. Tệp STL:

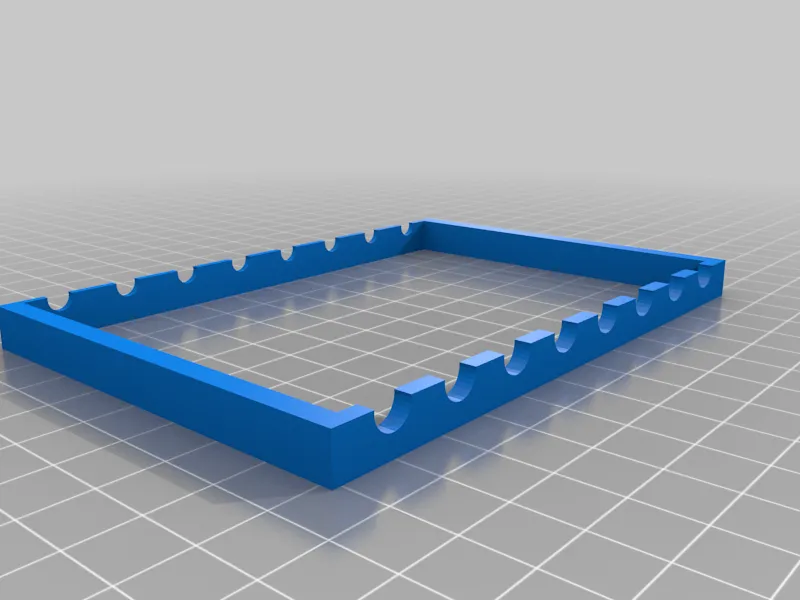

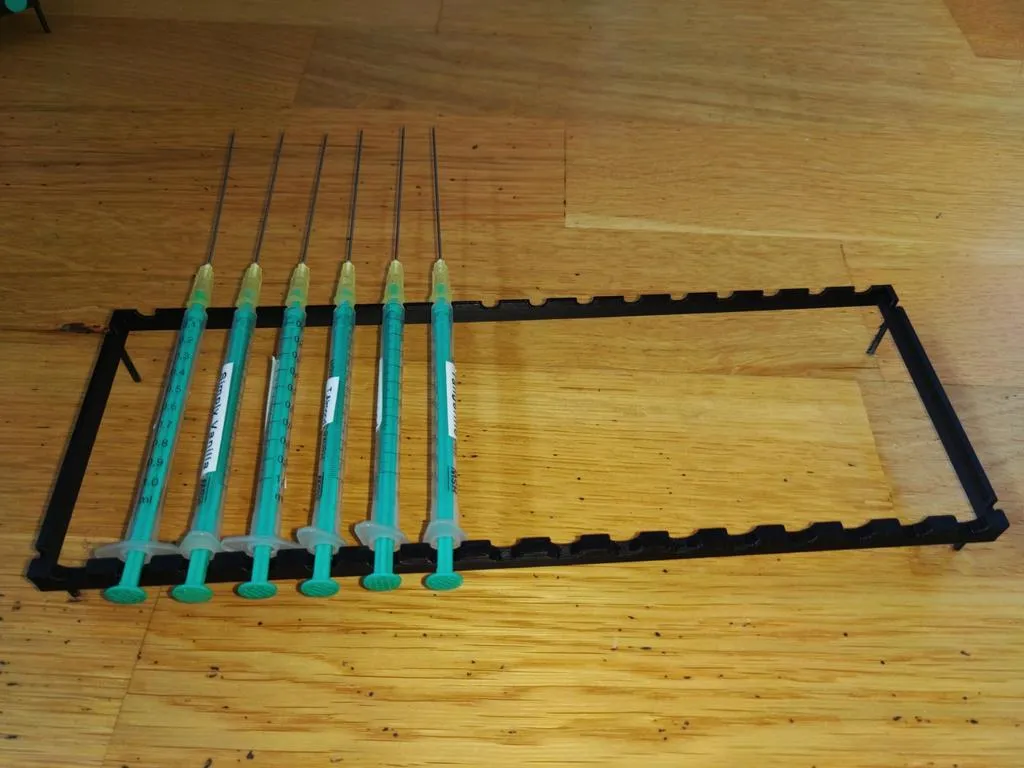

Các tệp được cung cấp dành cho 16 ống tiêm 1 ml. Tôi giữ kim tiêm gắn liền, chúng giúp giữ ống tiêm ở vị trí. Phiên bản tối thiểu sử dụng ít filament và thời gian in hơn, nhưng nó mỏng manh hơn và có thể khó in hơn nếu bạn gặp vấn đề với lớp đầu tiên. Thời gian in cho phiên bản tối thiểu ở độ dày 0.3 là dưới một giờ. Bên trái và bên phải của khung dày hơn 0.55 mm trong phiên bản rút gọn so với phiên bản tối thiểu, điều này làm cho việc xếp chồng trở nên dễ dàng và ổn định hơn một chút. Cuối cùng, phiên bản tối đa có cả khung dày hơn và cao hơn so với hai phiên bản còn lại, để đạt được độ ổn định tối đa với chi phí thời gian in và filament.

Cập nhật: 25.07.2021: Xếp chồng tốt hơn nhiều! Các lỗ cho chân bây giờ có viền ở cả bốn bên. Bạn phải đặt độ dày của bên khung trái và phải ít nhất là 4 mm để có thể in được với độ dày 0.3 mm! Tôi đã thêm một STL mới cho kích thước rút gọn tiêu chuẩn 16 x 1 ml. Tôi cũng đã thay đổi biến chân thành "Có" hoặc "Không" trong phần Tùy chỉnh và đặt giá trị mặc định cho phiên bản "rút gọn".

Phản hồi dưới bất kỳ hình thức nào (Bình luận, Tạo, Thích, Mẹo) luôn được đánh giá cao. Nếu bạn thích điều này, bạn cũng có thể thích giá đỡ tham số của tôi cho các chai nhỏ, ví dụ: chai hương liệu: https://www.thingiverse.com/thing:4905423

Cài đặt in

Thương hiệu máy in:

MK3

Máy in:

Prusa i3

Bệ:

Không

Hỗ trợ:

Không

Độ phân giải:

300 hoặc 200

Mật độ:

15 %

Filament: 3DJake rPLA Đen

Ghi chú:

• Nếu sử dụng chân, hãy in ngược lại để không cần hỗ trợ. Đối với ống tiêm thật lớn/đường kính khe, có thể vẫn cần hỗ trợ.

Danh mục: Tổ chức
