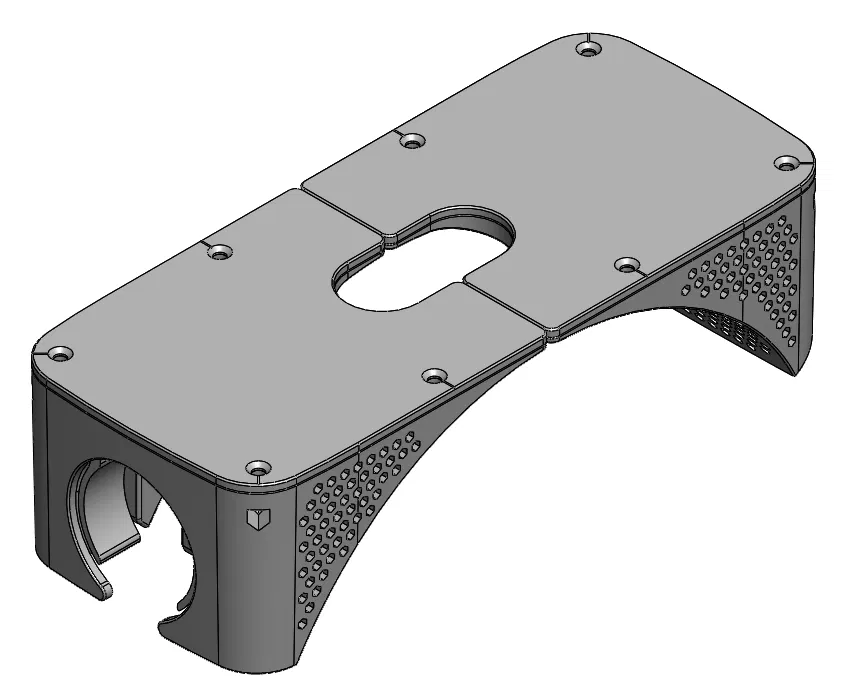

Hộp Đựng Gel Hút Ẩm Skylock - Bộ Phận Nắp

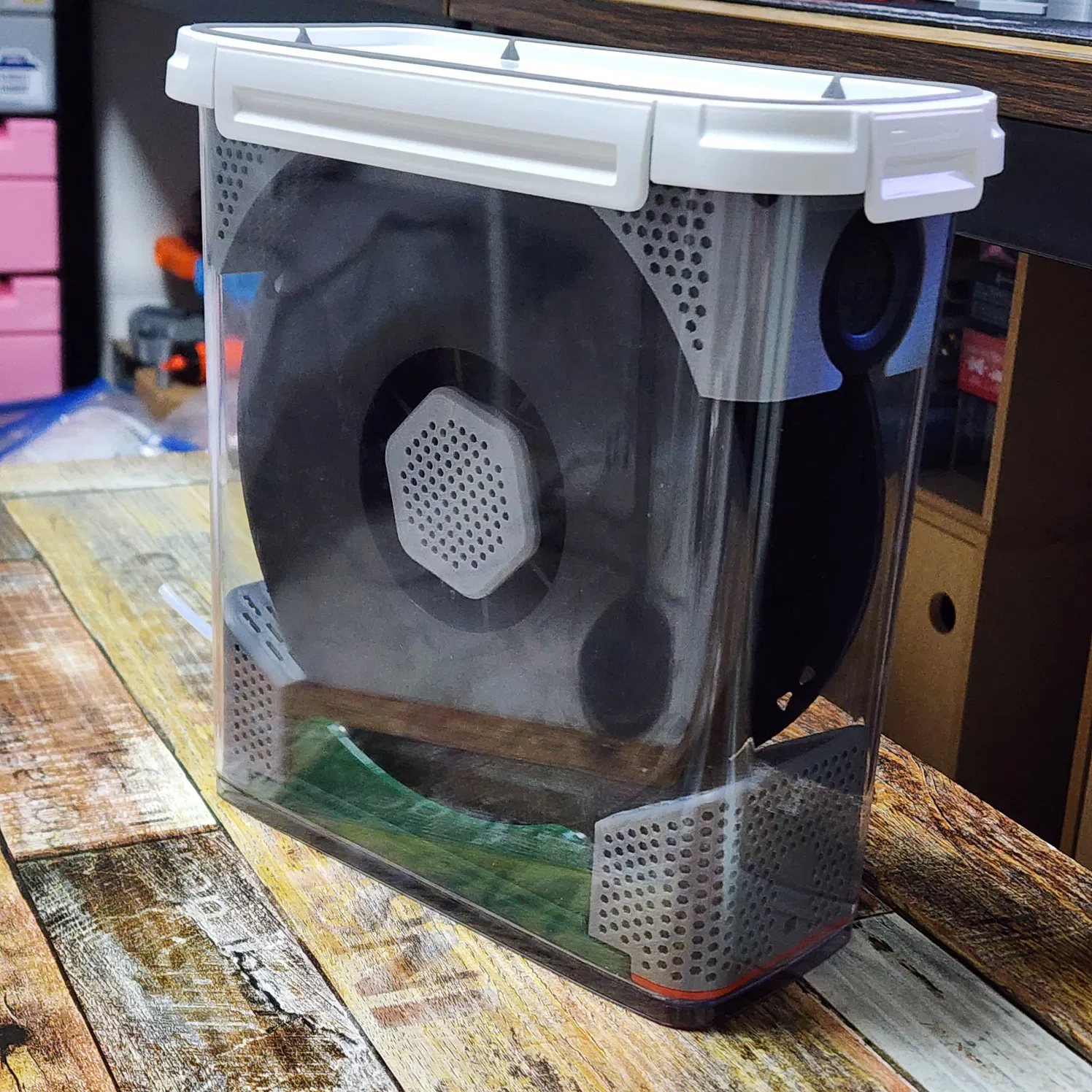

Đây là một cái hộp đựng gel hút ẩm, dùng cho hộp Skylock nha. Cái này được thiết kế lại để làm ra dễ hơn mẫu cũ.

(Dựa trên kích thước cuộn dây của eSun)

Phần cứng (1 Bộ)

Chủ yếu cần bu lông và đai ốc M3 nha.

• Đai ốc M3 - 8
• M3x10 (Đầu bằng) - 4
• M3x12 (Đầu bằng) - 4

In ấn

Tất cả các bộ phận đều được thiết kế để in mà không cần support theo cài đặt overhang (60°). (Tuy nhiên, bạn nên quyết định xem có cần support hay không tùy theo cài đặt máy in của bạn nha.) In một số bộ phận bằng cách dùng brim hoặc raft.

Hướng dẫn lắp ráp

Luồn đai ốc M3 vào phần cố định bằng vít của hộp, Cố định nắp bằng bu lông M3x10, M3x12 (Đầu bằng). (Cho gel hút ẩm vào trước khi đóng nắp nha.)

Lắp ráp phần gài trước và luồn ẩm kế vào phần gài từ phía trước.

Cập nhật

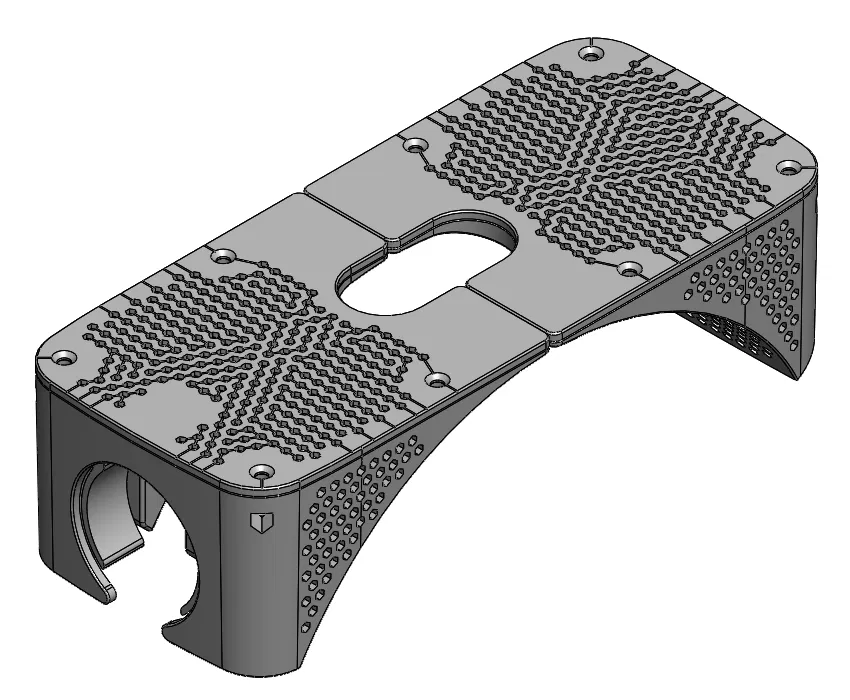

23.10.16 - Tải lên lần đầu 23.10.16 - Áp dụng kiểu vẽ một nét (Nắp)

23.10.16 - Tải lên Nắp Hộp V2 (Đơn giản + Giảm kích thước lỗ)
