Bộ ngàm GoPro nam châm tháo lắp nhanh (cập nhật)

Tôi đã sử dụng bộ ngàm này một thời gian và thấy nó rất thực tế, vì dễ dàng di chuyển camera.

Nó tương thích với tất cả các mẫu GoPro mới nhất 5, 6, 7, 8, 9, 10, 11.

Tôi đã làm cái này bằng PETG, độ phân giải 0.2mm, nhưng nó bị vỡ khi va đập mạnh (vẫn dùng được). Sau đó, tôi in lại bằng PC, cái này hoạt động tốt với tôi cho đến nay (tuy nhiên, hãy in PC mà không cần quạt làm mát, nếu không độ bám dính giữa các lớp sẽ không đủ mạnh).

Có 4 chi tiết/mẫu trong bộ này (xem tệp STL):

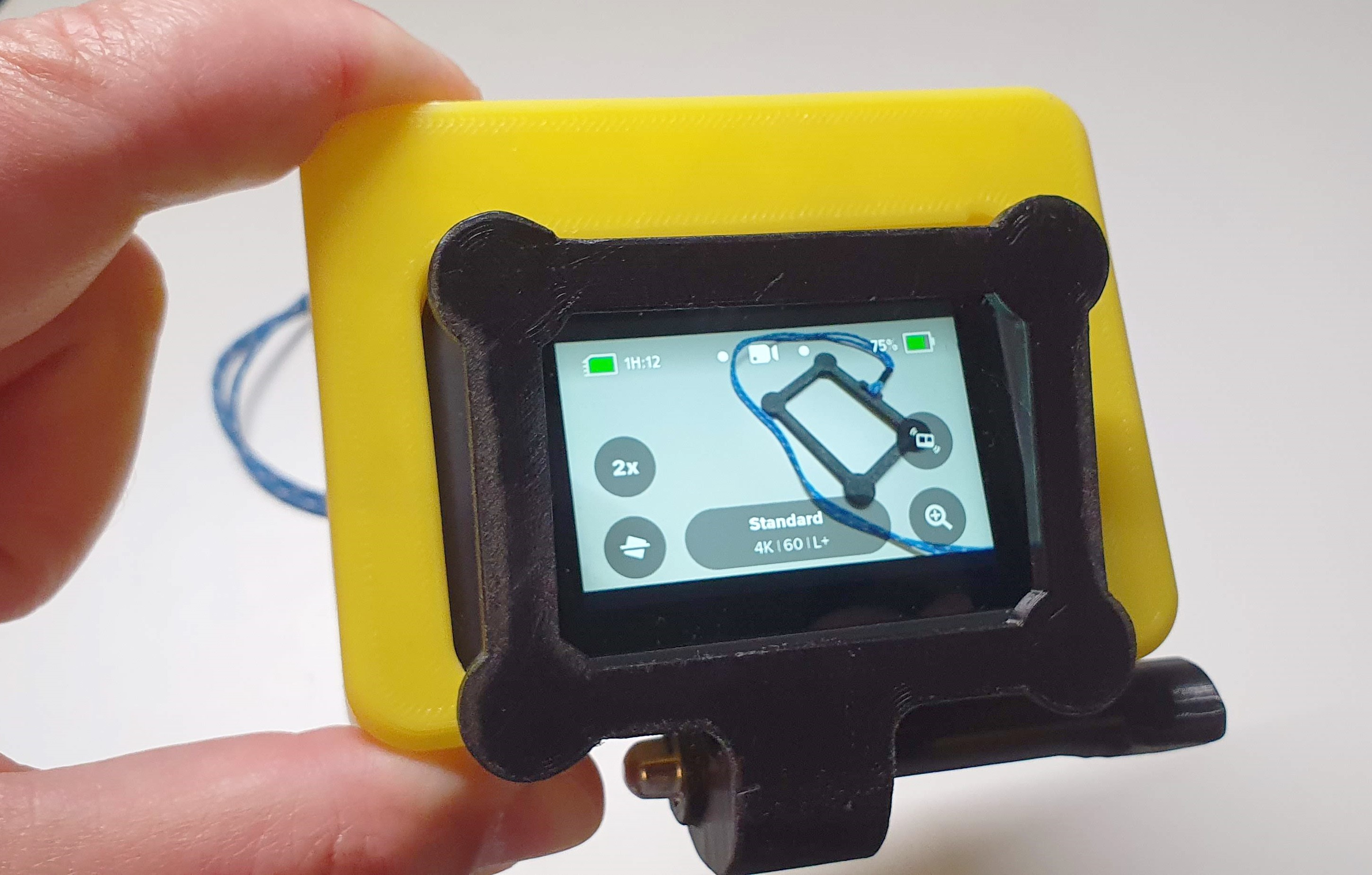

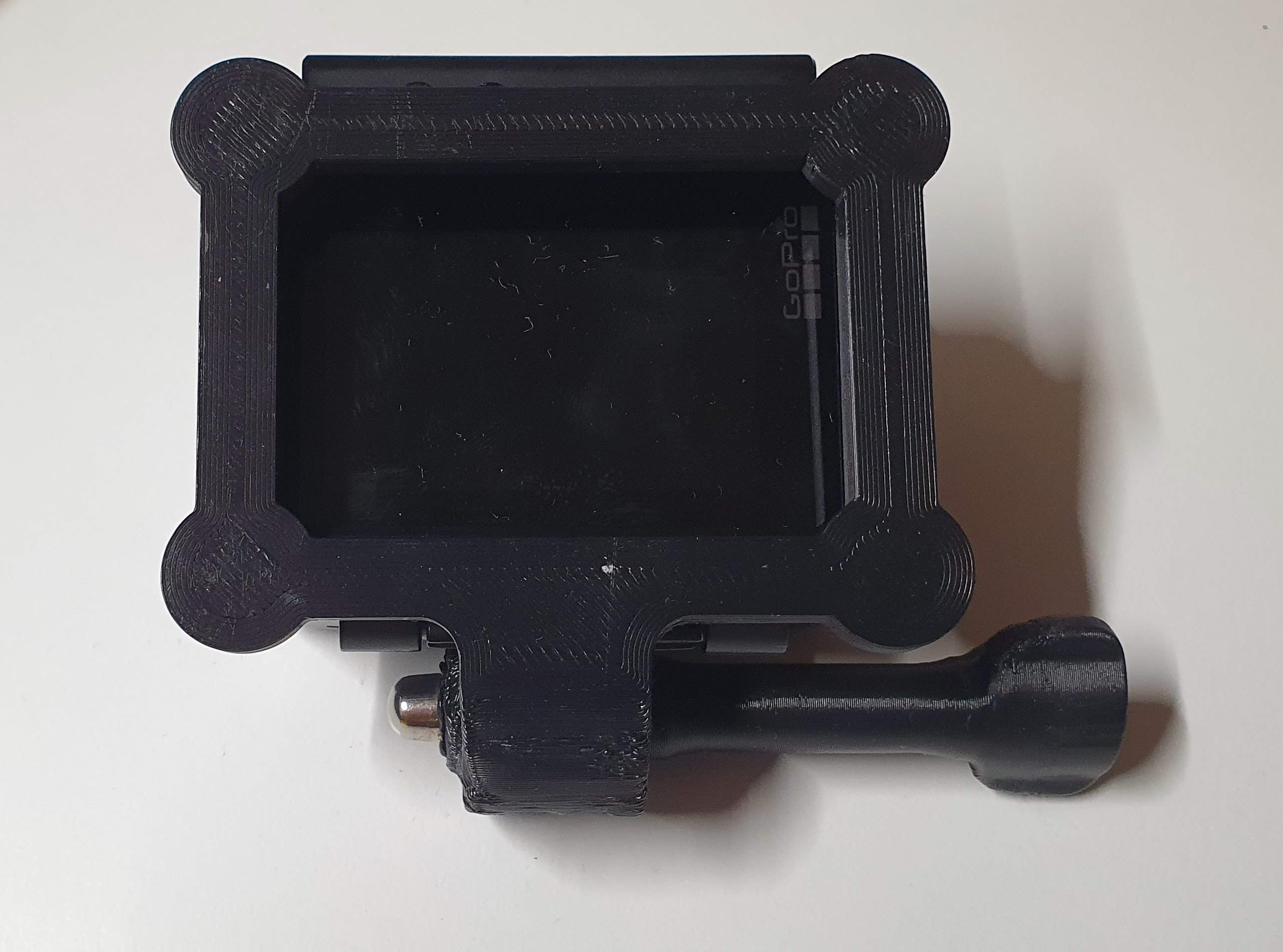

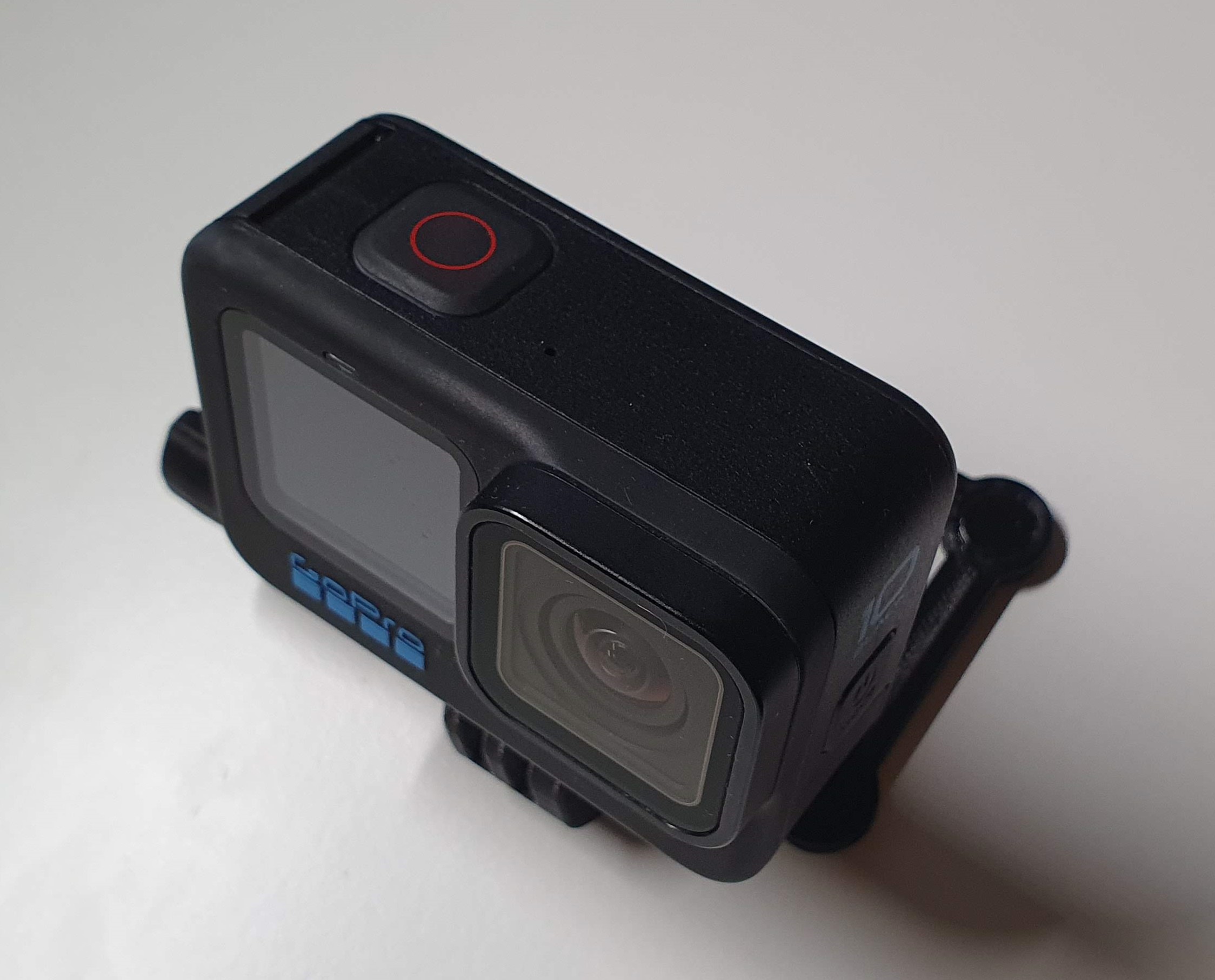

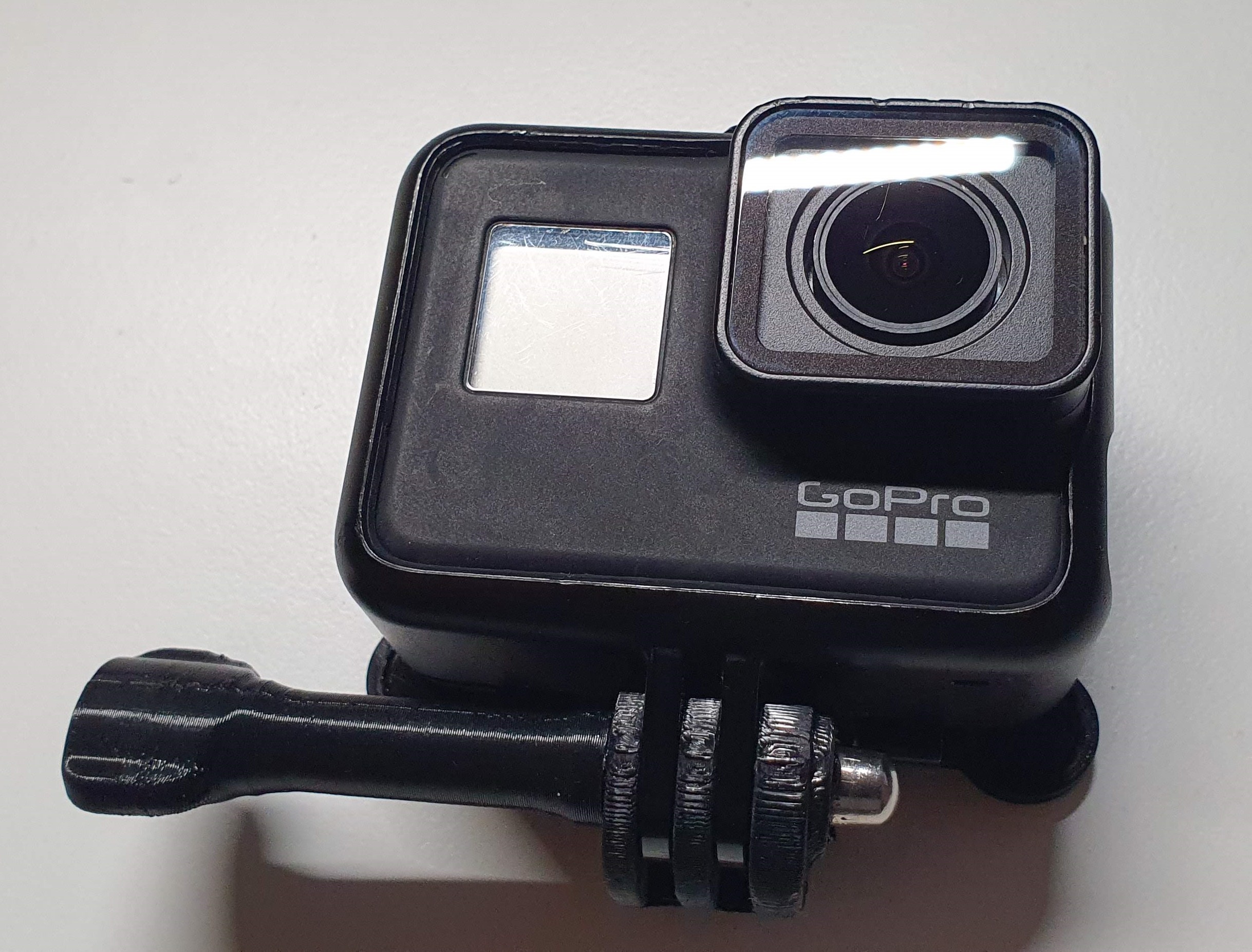

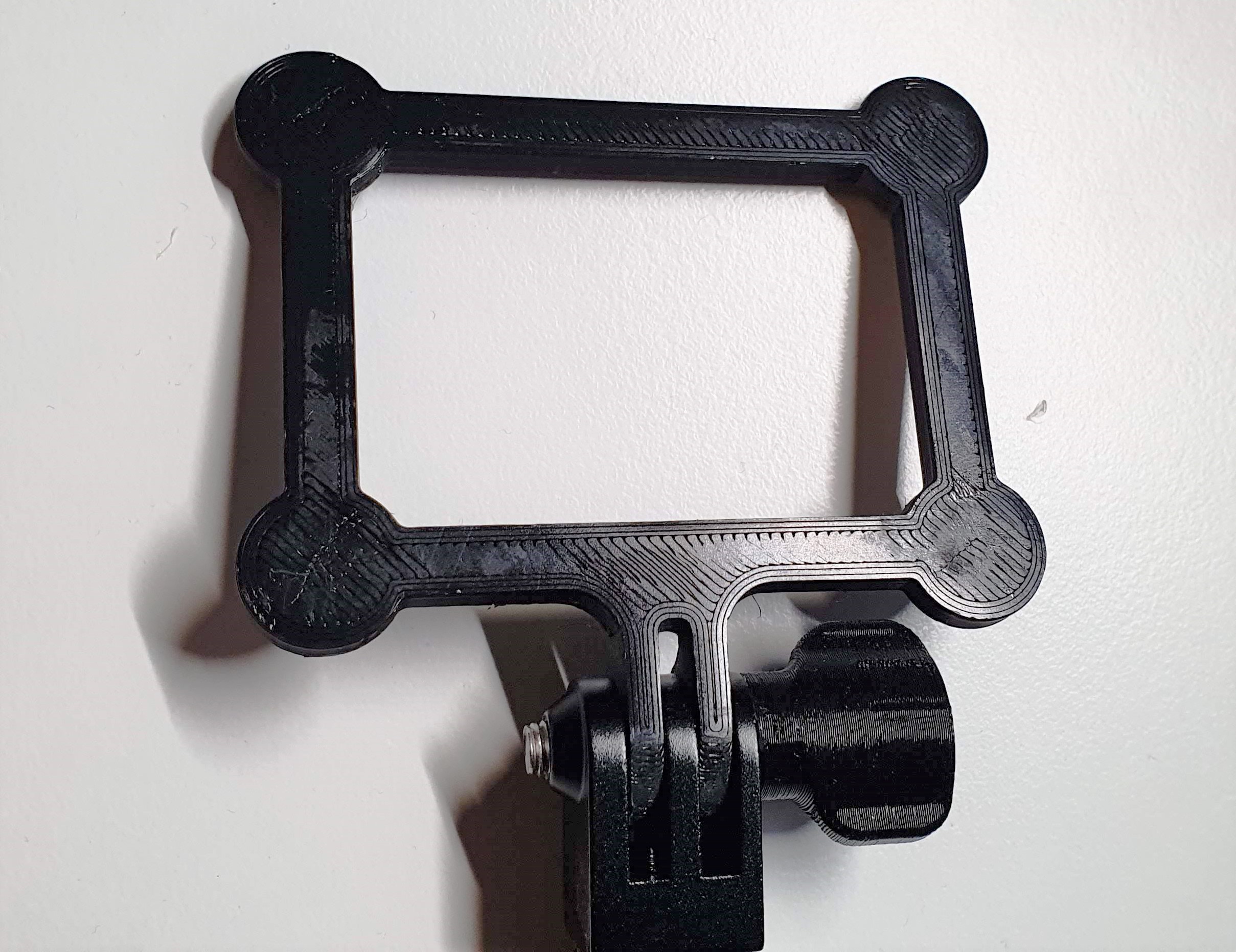

• chi tiết camera (phiên bản cập nhật v2: bu lông được di chuyển sang phía bên kia để dễ dàng truy cập pin hơn)
• chi tiết ngàm chung (kết nối từ tính với phía camera)
• chi tiết ngàm chung có bảo vệ chống trượt với khớp nối rất chắc chắn (cần có vật liệu hỗ trợ và có thể cần một chút hoàn thiện sau khi in). Chi tiết này khó in hơn, nhưng giữ chắc hơn.

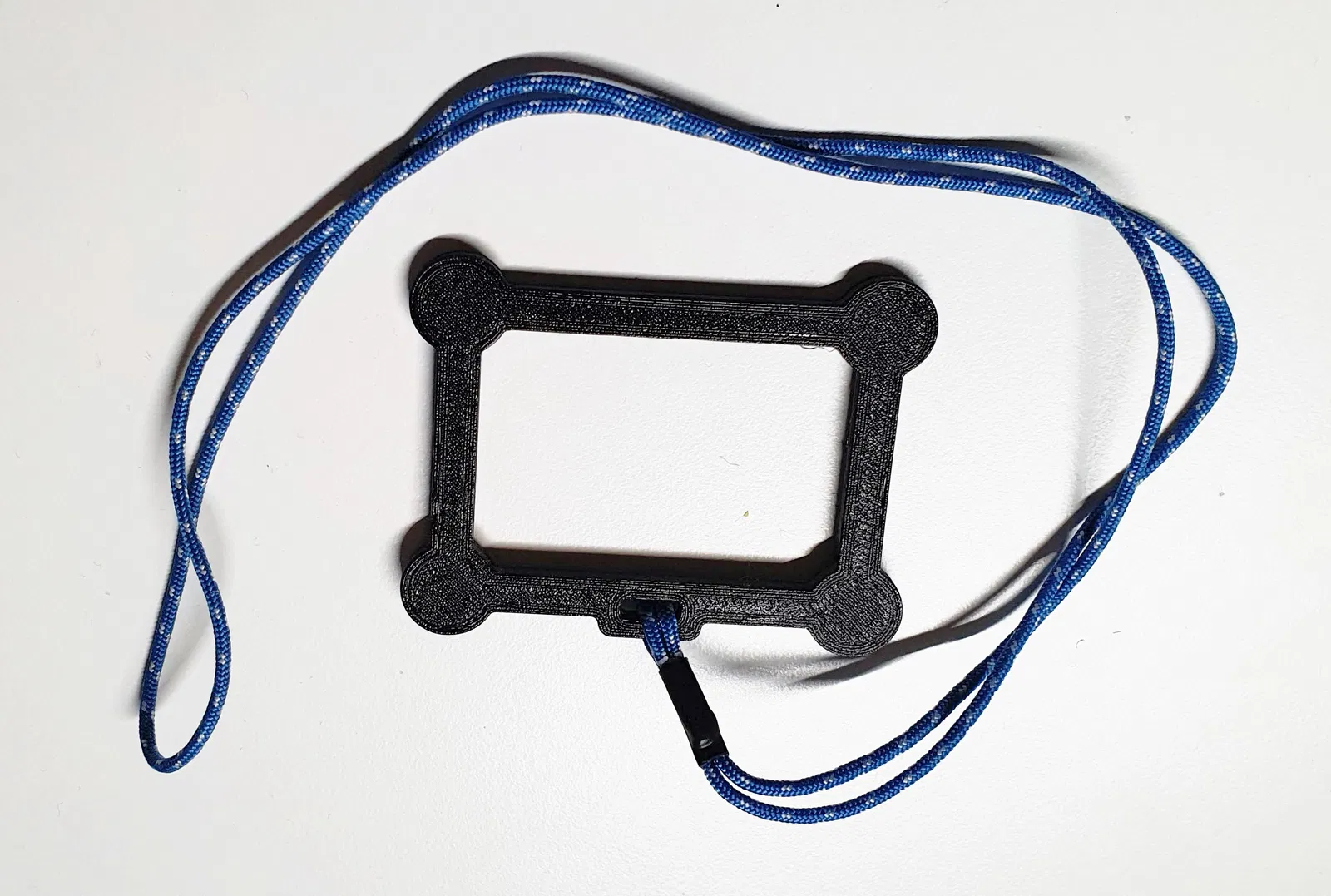

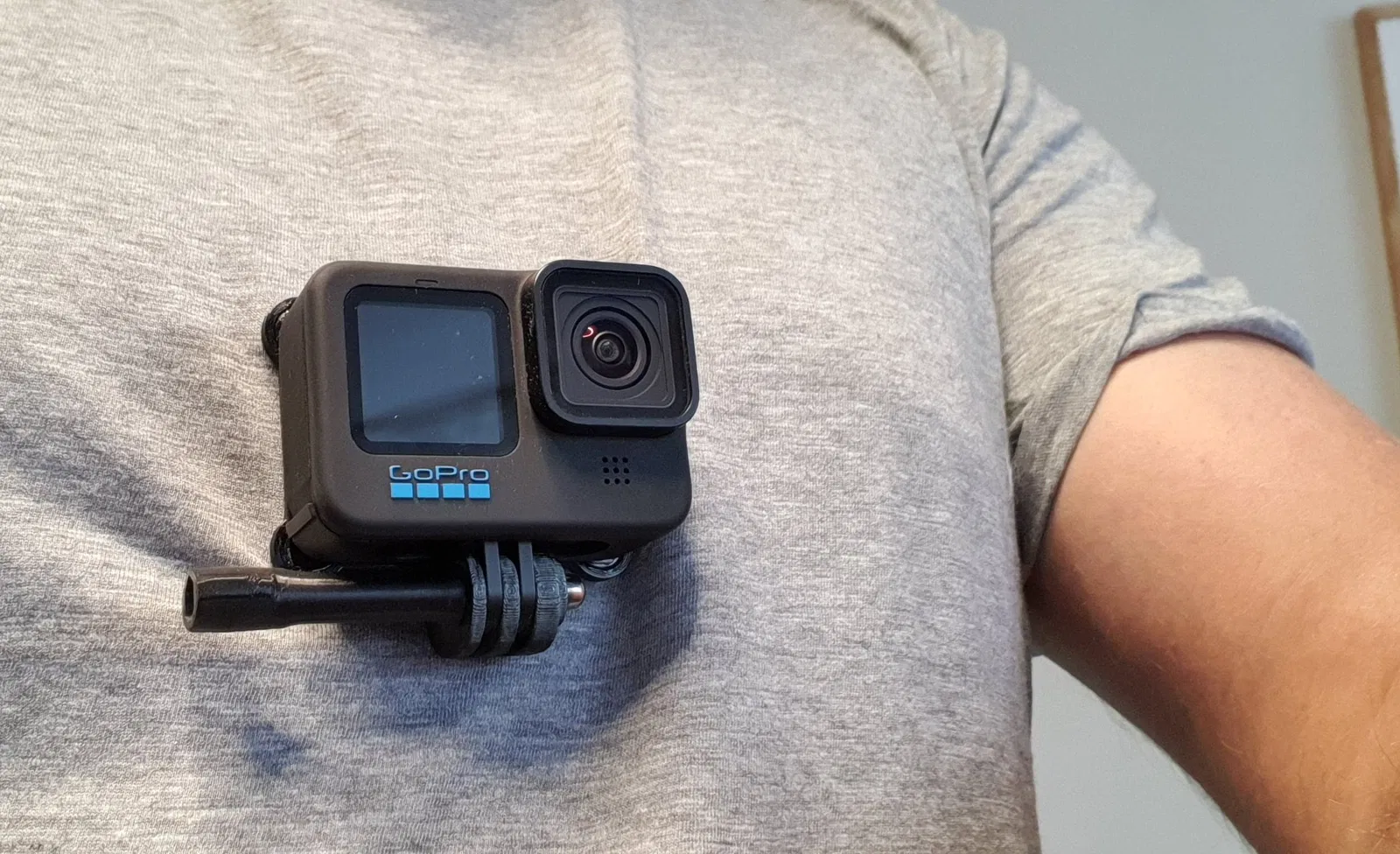

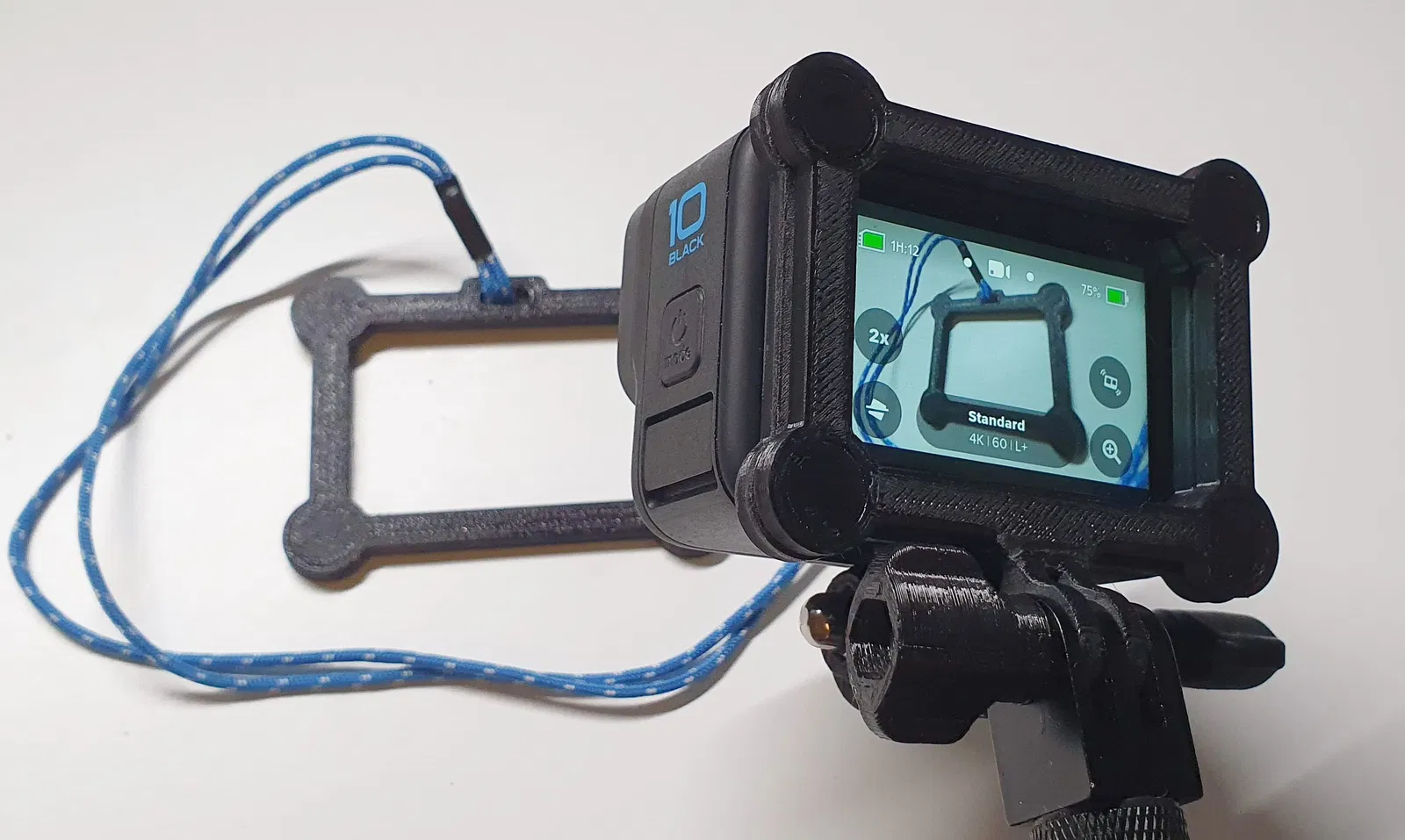

• chi tiết cổ cho ngàm gắn ngực (ẩn dưới áo phông) (không dành cho thể thao)

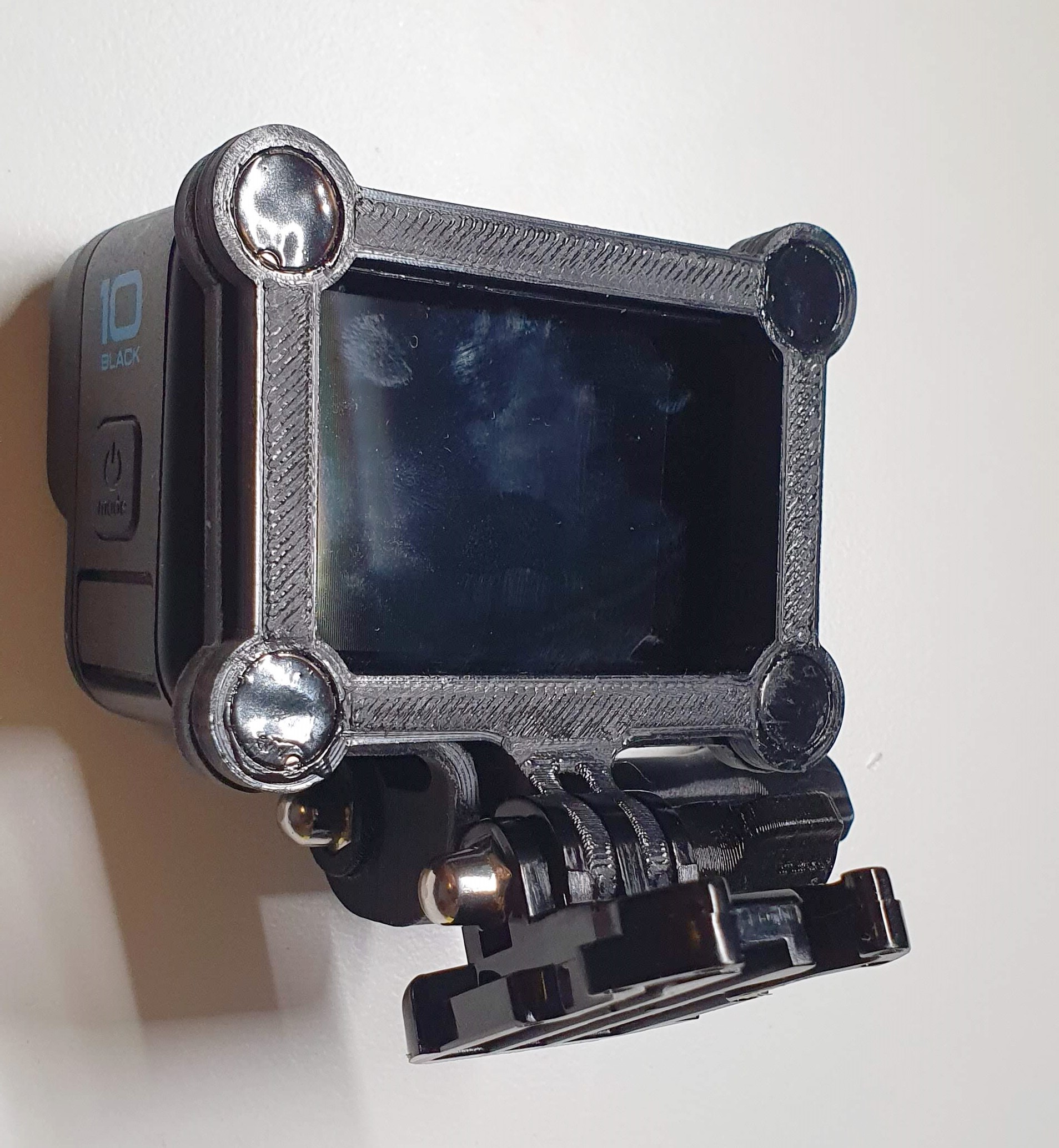

Đặt vào các góc 4 miếng nam châm neodymium dạng đĩa 10mm x 3mm. Khi lắp nam châm, hãy chú ý đến cực tính. Tốt nhất là đặt tất cả các cực có cùng chiều hướng về một phía cho phía camera và chiều ngược lại cho các chi tiết khác. Các nam châm này hút nhau khá mạnh, hãy cẩn thận (chúng có thể bị vỡ). Dán nam châm bằng một lớp keo mỏng. Keo siêu dính (cyanoacrylate) sẽ có tác dụng. Tôi đã sơn đen các nam châm sau khi dán, nhưng điều này không bắt buộc.

Khớp nối từ tính khá chắc chắn, nhưng có thể bị lỏng, vì vậy hãy tự chịu rủi ro khi sử dụng.

Ý tưởng thiết kế này dựa trên GoPro Snap mount. Để có kết quả tốt hơn/an toàn hơn, hãy mua cái đó.

Gợi ý in:

• Tăng số lượng thành bên trong cài đặt in lên 6. Điều này sẽ dẫn đến độ điền đầy 100% cho các tai ngàm. Hoặc in với độ điền đầy 100%
• Nếu bạn gặp sự cố về độ bám dính, hãy sử dụng brim hoặc raft

Bạn có thể tự do thử nghiệm và cải tiến.

Bạn có thể xem bộ chuyển đổi GoPro của tôi sang hệ thống ngàm từ tính DJI Action. Tôi đã chuyển sang cái này vì thấy chúng rất nhỏ gọn và chắc chắn.
