Đế Góc +-10 độ

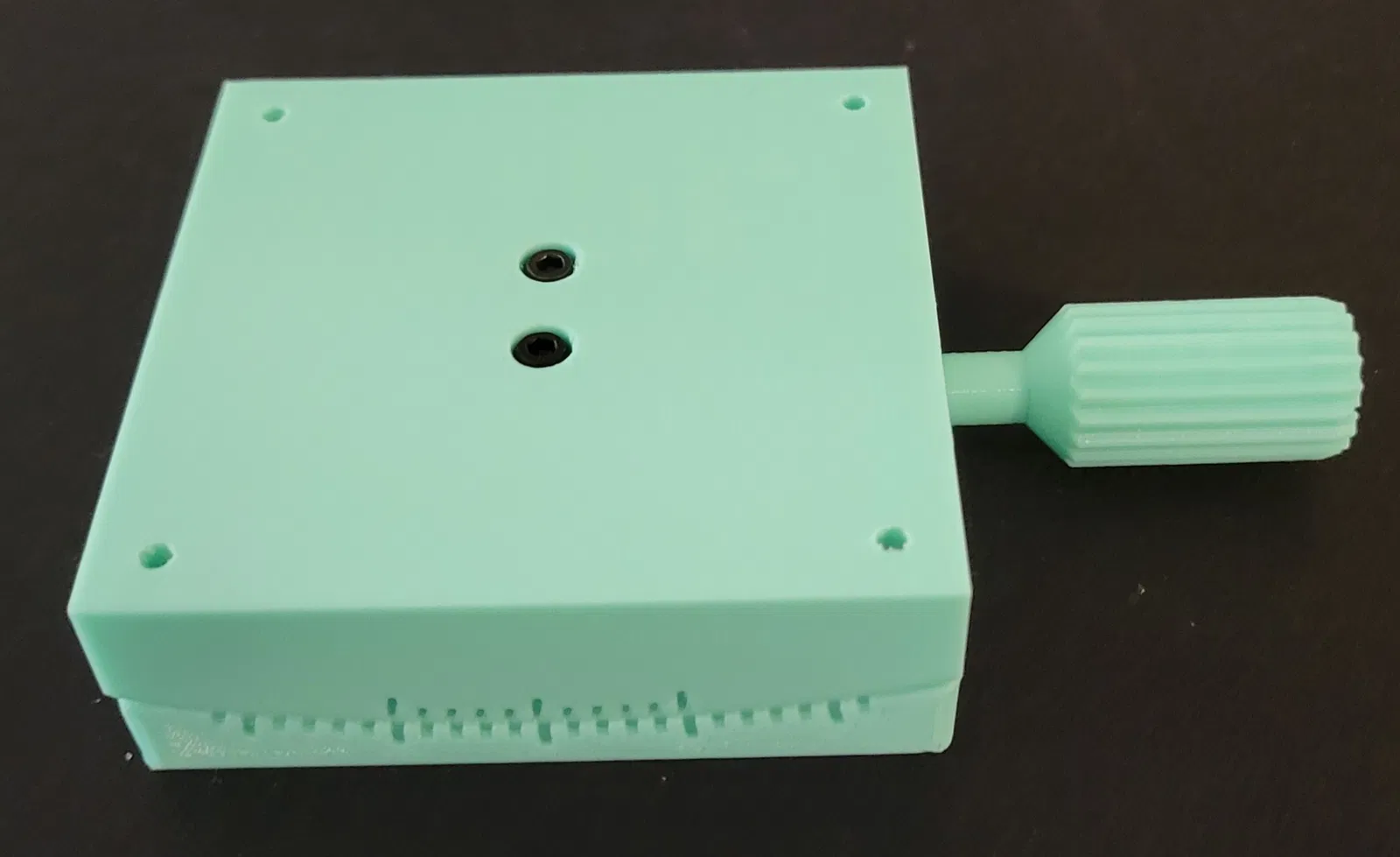

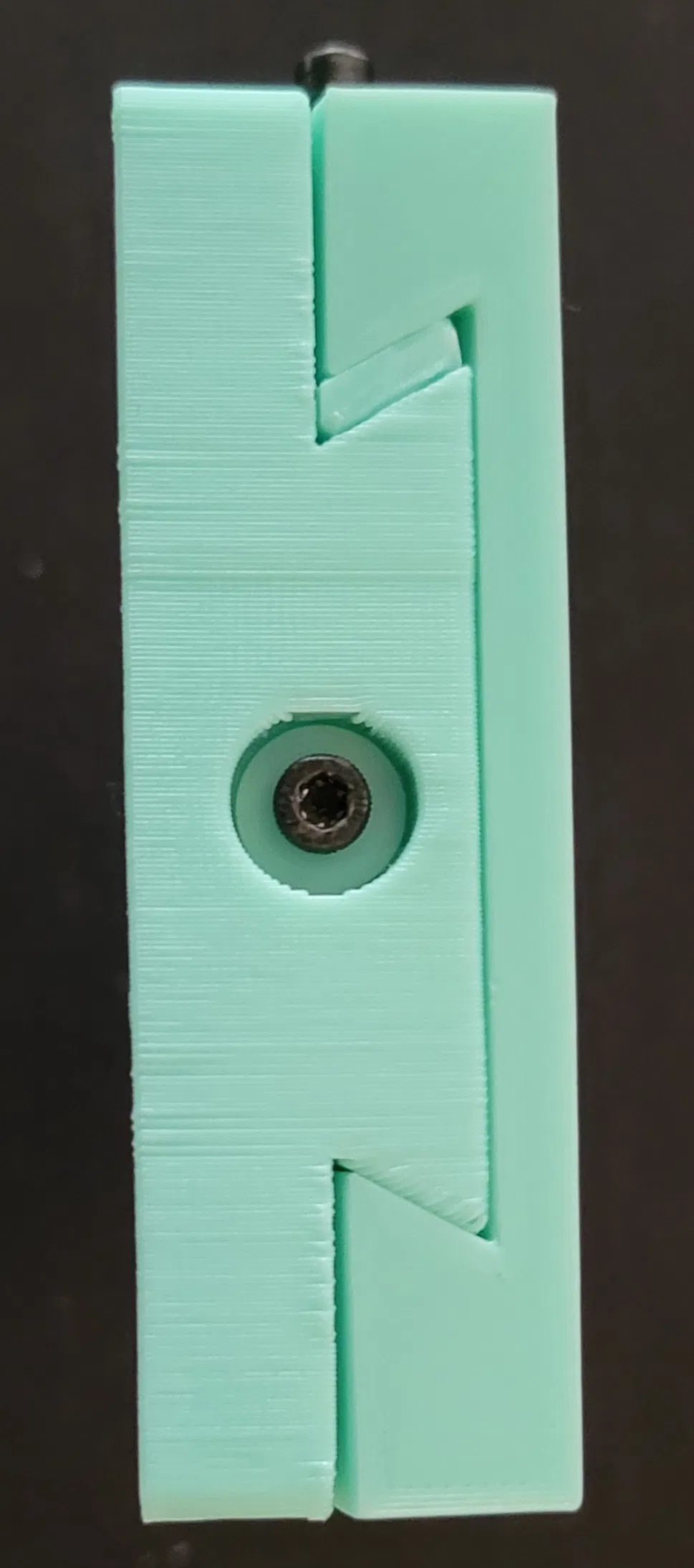

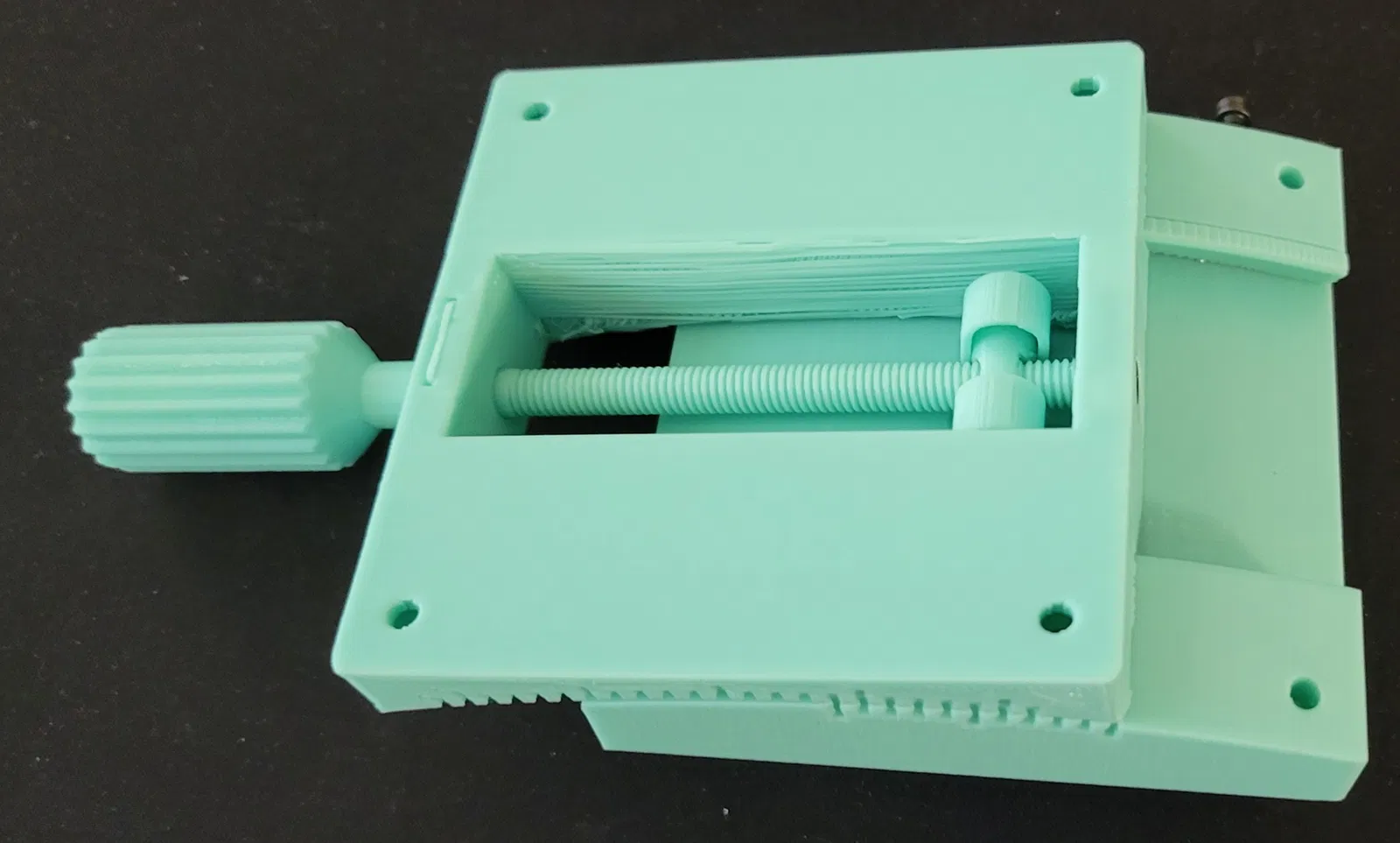

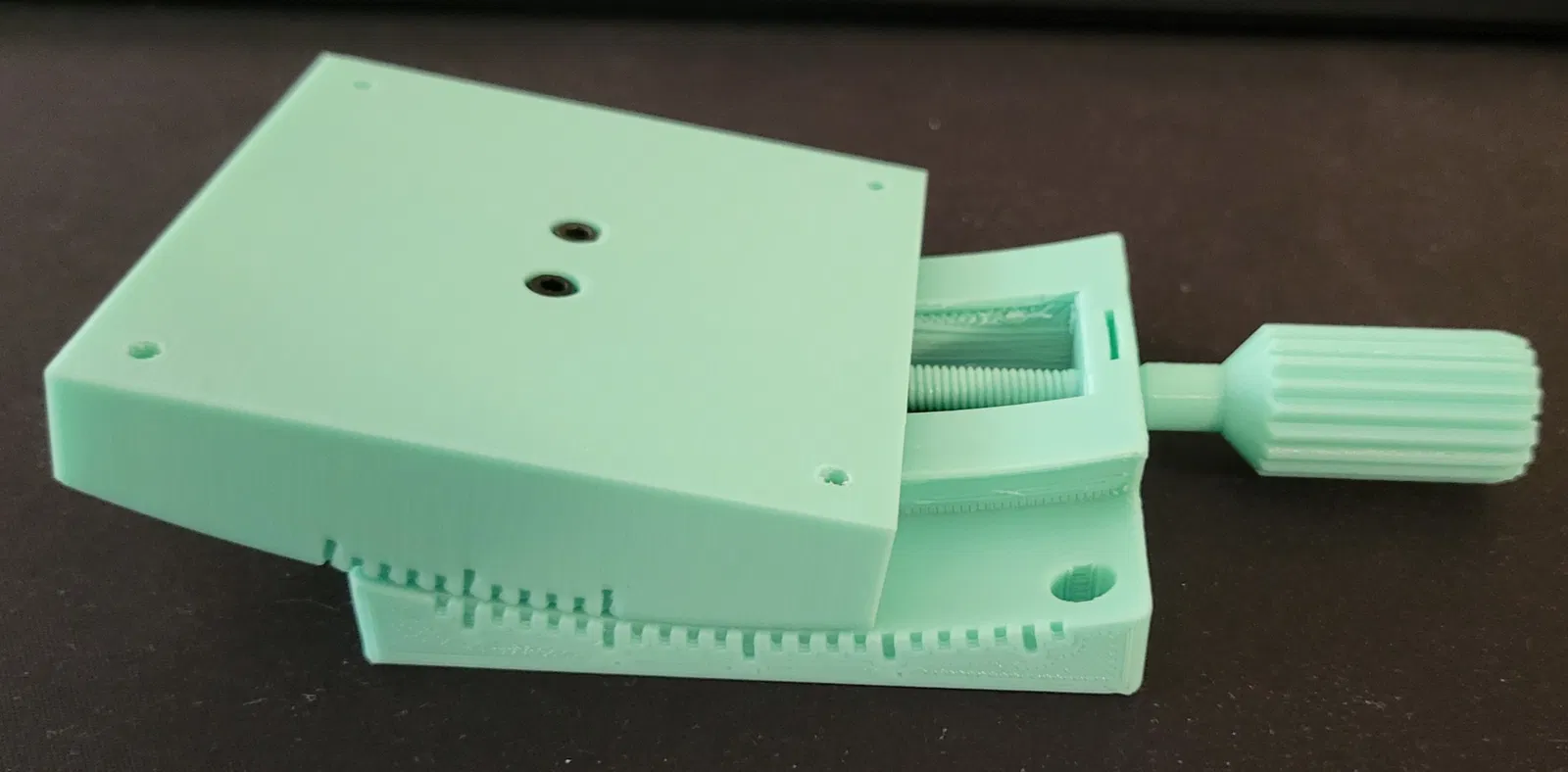

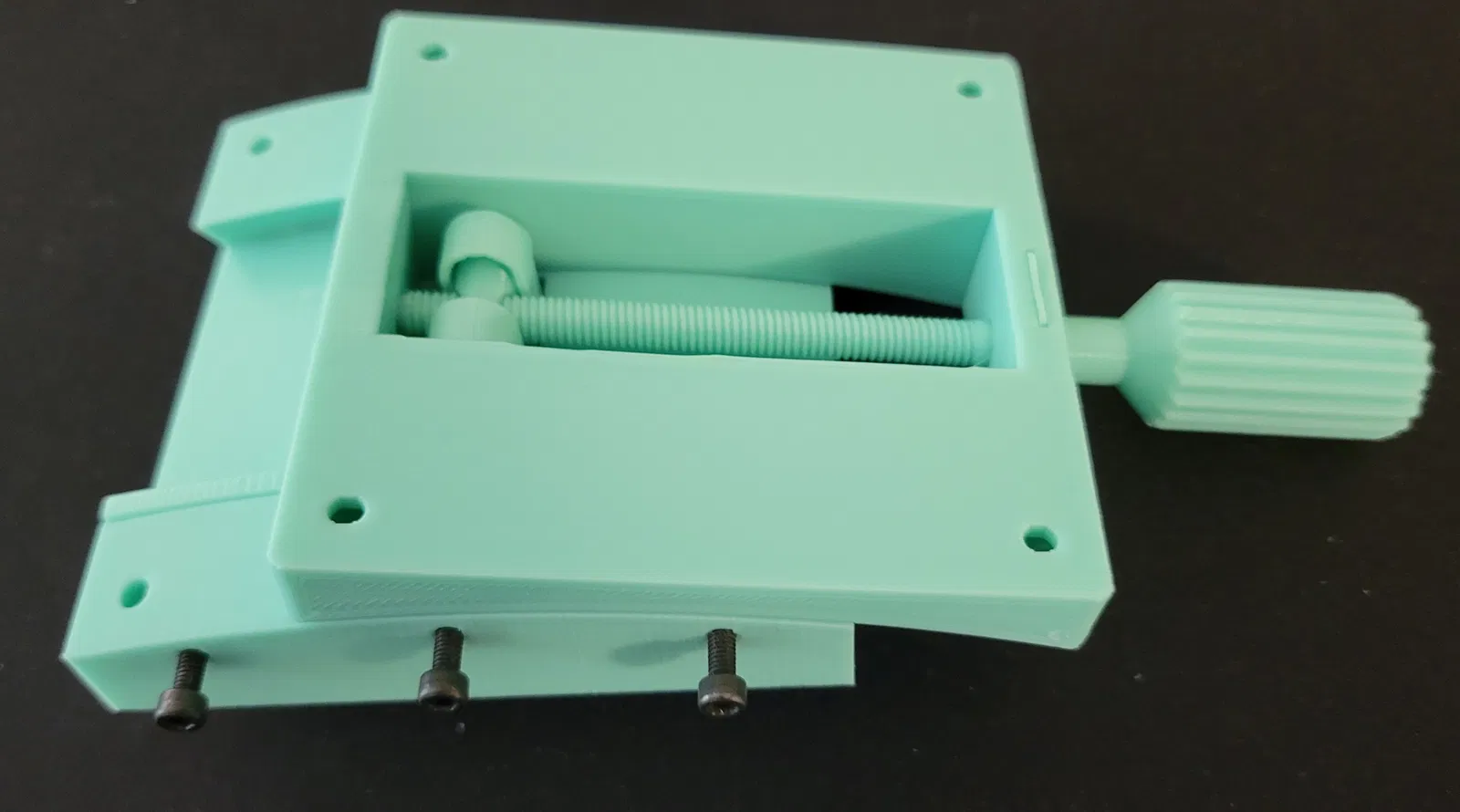

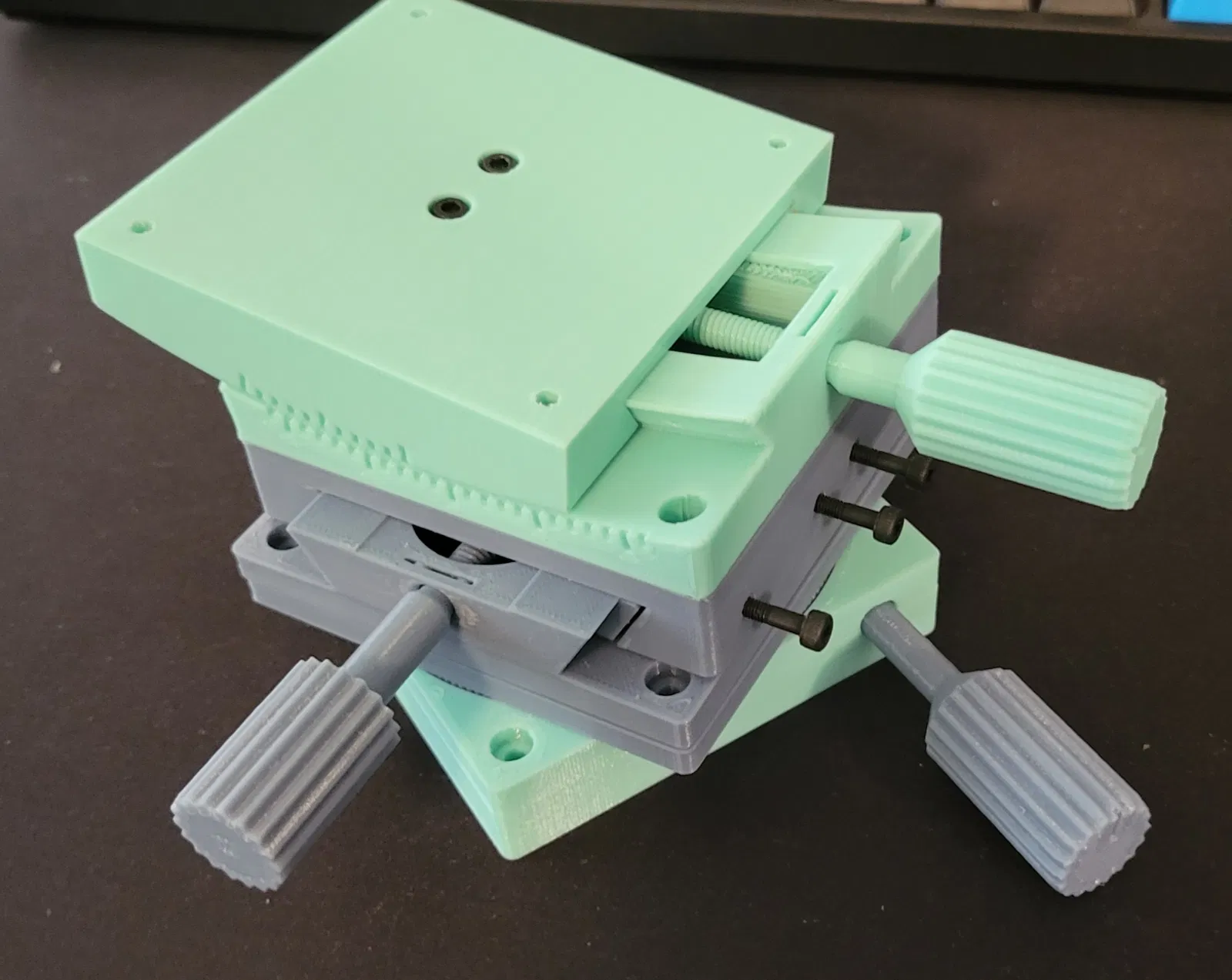

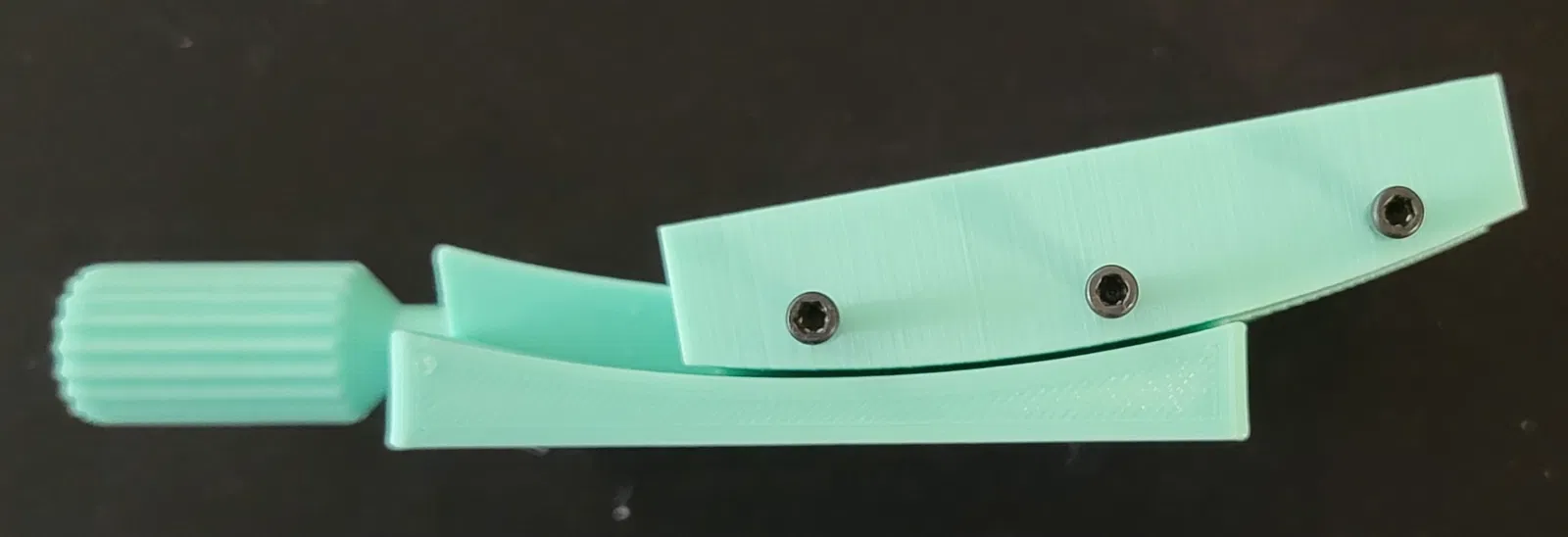

Đây là một đế góc nhỏ (80x80x25) có thể nghiêng 10 độ so với tâm theo cả hai hướng. Kích thước của nó được thiết kế để phù hợp với các đế khác mà tôi đã tải lên riêng biệt. Nó yêu cầu 2.8 vòng xoay của ốc vít để di chuyển đế 1 độ. Điều này tương tự như Đế đo góc hoặc Đế đo góc bậc độ, nhưng khoảng cách tâm quay trên đế này là khoảng 141 mm. Đế Tuyến tính Đế Quay Tấm Gắn Vấn đề In ấn: Quyết định về Đường Lằn Lớp: Các bề mặt trượt là cong và mối quan tâm chính của tôi trong việc định hướng các bộ phận để in là cách các mặt đối diện sẽ trượt trên nhau. Không in cả bộ phận Trên và Dưới theo chiều đứng. Vâng, nó sẽ trông đẹp hơn và không cần hỗ trợ, nhưng tin tôi đi, nó không đáng. Các bề mặt trượt Trên và Dưới sẽ có các đường lằn lớp song song, điều này sẽ gây khó khăn cho các bộ phận trượt qua nhau, và nó sẽ tạo ra tiếng rít khủng khiếp khi cọ xát với nhau. Giải pháp tôi đưa ra là in một cái theo chiều đứng và một cái đặt nghiêng với giá đỡ. Tôi chọn in bộ phận Trên theo chiều đứng không cần hỗ trợ và bộ phận Dưới đặt nghiêng với giá đỡ chỉ ở phần đế. Phần nhô ra không được hỗ trợ trên bộ phận Dưới sẽ bị võng, như trong ảnh, nhưng thiết kế bao gồm khoảng hở bổ sung để lớp bị võng không ảnh hưởng đến Ốc Nút Xoay. Chỉ cần cắt tỉa các sợi nhựa thừa là bạn có thể làm được. Hậu Xử Lý: Mô hình này yêu cầu một số xử lý hậu kỳ để hoạt động. Các lỗ trong mô hình có kích thước để taro ren. Tôi đã sử dụng các công cụ sau để hoàn thành mô hình: Cái Taro M6 (Lỗ 5mm Ốc Nút Xoay) Cái Taro M3 (Lỗ 2.5mm, Đai ốc, Phía trên và ở đầu Ốc vít) 2 x Ốc vít đầu chìm M3 để cố định Đai ốc vào Phía trên 1 x Ốc vít đầu chìm M3 để cố định Vòng đệm vào đầu Ốc vít 3 x Ốc vít đầu chìm M3 để điều chỉnh Thanh dẫn hướng CHỈNH SỬA: Đã tải lên tệp IPT (~52MB). Tệp IPT đơn chứa các khối rắn riêng biệt cho tất cả các bộ phận. CẢNH BÁO: Mô hình được tạo bởi một người thiết kế CAD nghiệp dư không biết tầm quan trọng của kích thước và ràng buộc trong các bản phác thảo.
