Quạt Phụ Voron Trident

Giới thiệu

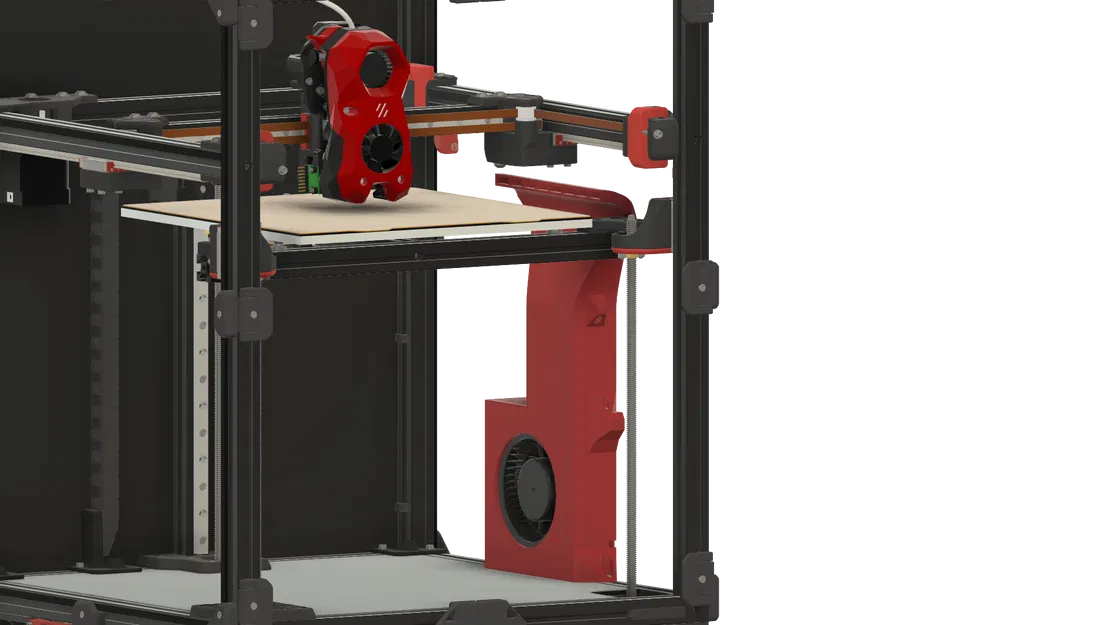

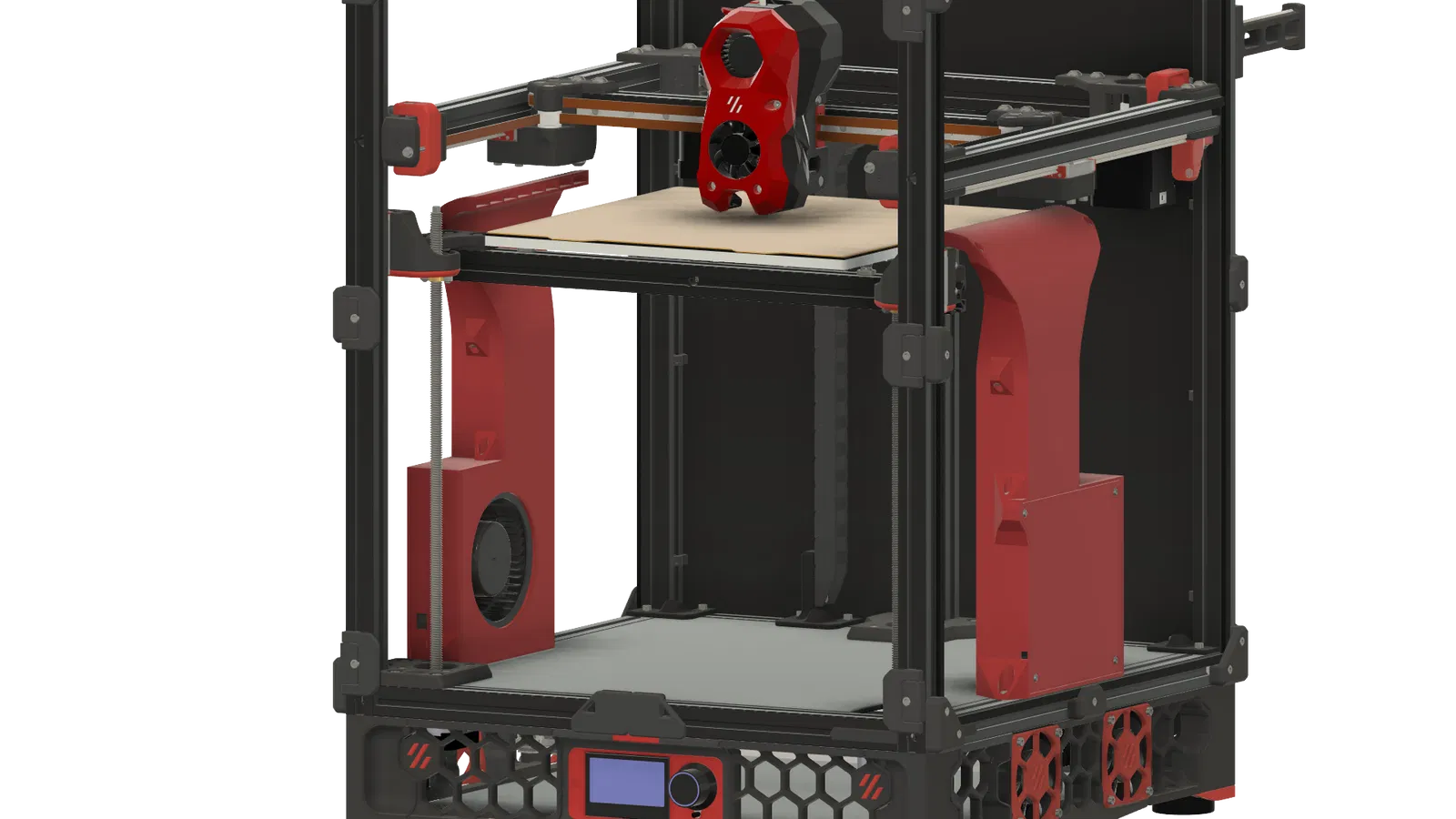

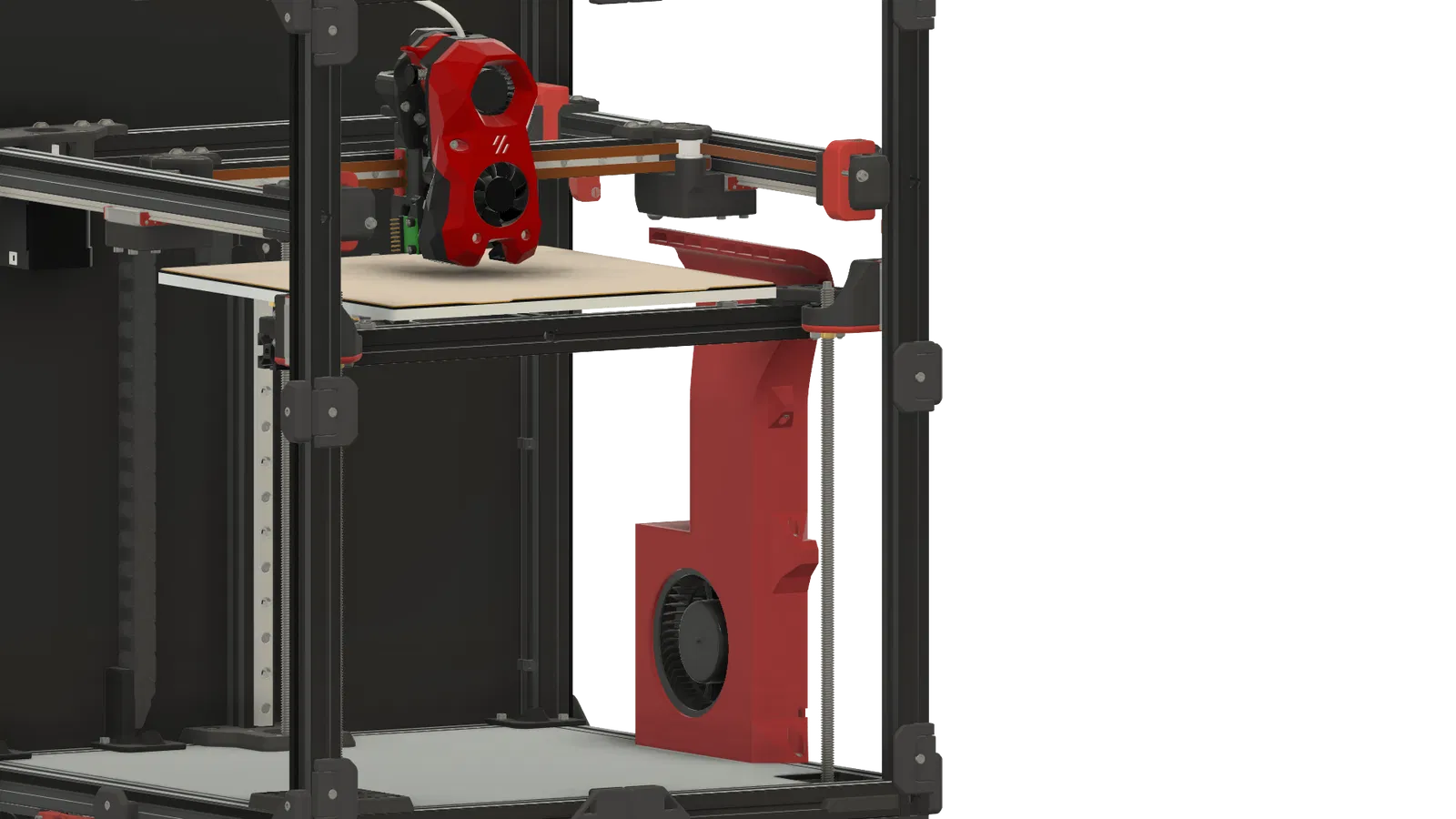

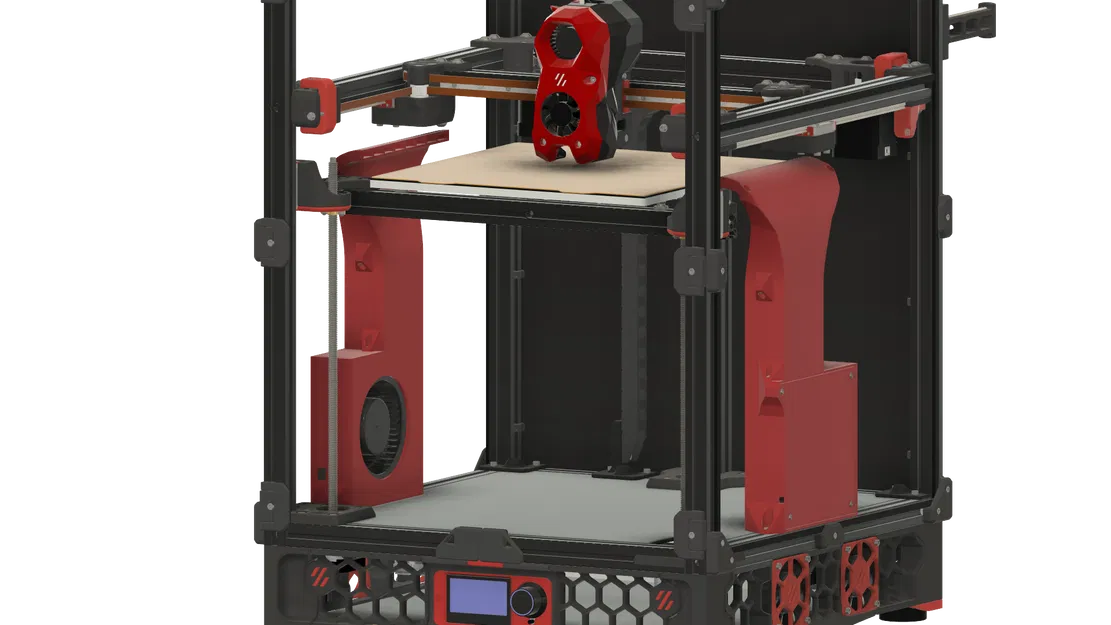

Cái này thêm một quạt tản nhiệt phụ 120mm cho máy in 3D Voron Trident. Nó lấy cảm hứng rất nhiều từ quạt tản nhiệt VzBots RSCS.

Tản nhiệt chủ yếu nhắm vào giữa bàn in (luồng khí rộng khoảng 150-200mm). Không có mô phỏng CFD, chỉ thử nghiệm một chút trên máy Trident của tôi.

Ống dẫn này va chạm với Ốp Endstop XY ở Khớp XY bên phải! Trong trường hợp này, bạn chỉ có thể lắp ống dẫn ở phía bên trái của máy in hoặc tháo ốp endstop và di chuyển các công tắc giới hạn đến đầu máy in và phía sau khung gantry.

Nếu bạn chọn lắp ống dẫn ở phía bên trái của Trident 250mm³, đầu ra sẽ bị lệch khỏi giữa bàn một chút khoảng ~12mm, vì nó sẽ va chạm với giá đỡ động cơ của trục vít me bên trái.

Đối với những người sử dụng bộ kit LDO-300 CUBE (có chiều cao z 300mm thay vì 250mm theo tiêu chuẩn) có một bộ phận "dưới" dài hơn 50mm mà bạn sẽ phải in thay vì bộ phận "theo tiêu chuẩn".

Để cấu hình firmware, bạn có thể sử dụng cấu hình tôi đã tạo cho Quạt Phụ V0 của mình trên github.

2023-09-11:

Tôi đã tải lên các phiên bản thay thế của bộ phận trên cùng cho phép bạn cố định phần trên vào các con lăn phía trước để làm cho nó chắc chắn hơn. Hiện tại chúng chưa được thử nghiệm hoàn toàn, vì vậy có thể có một số vấn đề về cản trở hoặc lắp đặt. Ngoài ra, bạn sẽ cần thay thế một trong các ốc của con lăn phía trước bằng một con M5x16.

BOM (Danh sách vật tư)

Phần

Số lượng

Ốc nhiệt M3x5x4

10

Ốc BHCS hoặc SHCS M3x6

6

Ốc BHCS M3x8

1

Ốc BHCS M3x12

3

Ốc BHCS hoặc SHCS M5x6

2

Đai ốc T M5

2

Quạt Blower 12032

1

Hướng dẫn in

Tất cả các tệp STL đã được định hướng đúng để in.

Tôi thực sự khuyên bạn nên in các bộ phận ống dẫn cao hơn với lớp brim vì có rất ít diện tích tiếp xúc với tấm nền.

In với ít nhất 3 lớp tường. Infill ~25%.

Lắp ráp

Chèn ốc nhiệt

Chèn quạt và cố định bằng ốc. Luồn dây qua một trong các khe cắt bên trái hoặc lỗ ở bên phải.

Lắp ráp ống dẫn

Lắp vào máy in

Bạn có thể muốn thêm một ít xốp hoặc băng VHB vào mặt sau của ống dẫn, nếu bạn gặp rung động giữa tấm bên và ống dẫn.
