Giá đỡ tạp chí có tham số (hướng mặt trước) 1

1 hình

Thể Thao & Ngoài Trời

Giá đỡ tạp chí có tham số (hướng mặt trước)

Tác giả BigBM_882668

Lượt tải
335
Lượt thích
40
Lượt coi
1.675

File 2 1 MB

  • G19Pmag_1766515621.objOBJ · 596,1 KB
  • Magazine_Holder_Front-Facing_1766515622.f3dF3D · 461,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#141705
Ngày đăng

Mô tả

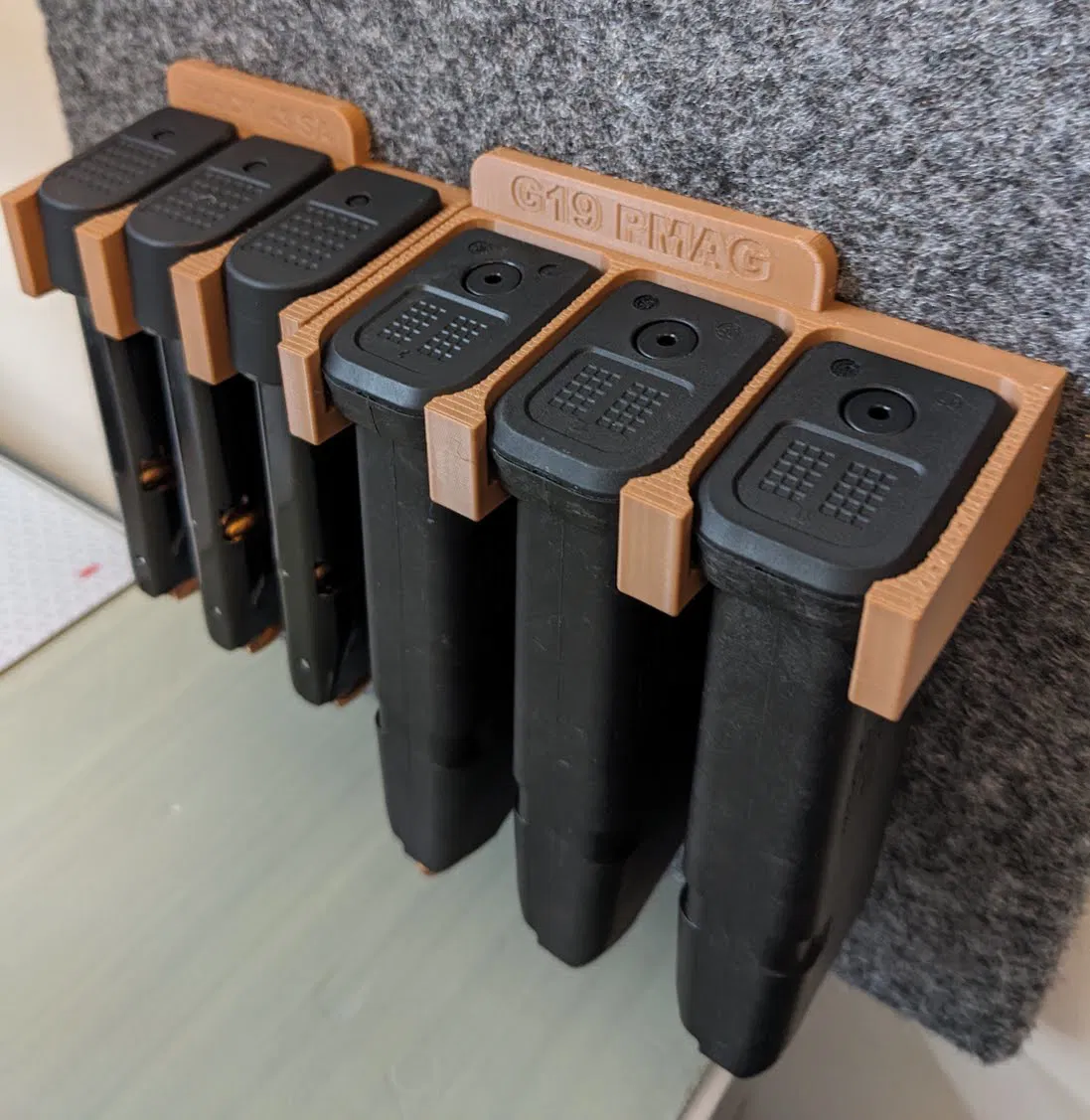

Đây là một mẫu giá đỡ tạp chí theo tham số. Mẫu này sẽ giúp bạn tạo ra những giá đỡ tạp chí phù hợp với nhu cầu cụ thể và có cách trình bày thống nhất. Khuyến khích các bản chỉnh sửa/sản phẩm đã làm, nhưng vui lòng đăng kèm các cài đặt bạn đã sử dụng cho các tham số để giúp người khác. Mẫu này không thể bao phủ hết 100% các loại tạp chí vì hình dạng của chúng rất đa dạng, nhưng nó có thể giúp bạn đạt được 90% với những loại lạ (G3c, TP9, có thể cả những loại khác nữa). Tạp chí Glock cũng là một ví dụ về các hình dạng tạp chí kỳ lạ. Nếu không chắc chắn, hãy đặt số lượng khe (slots) thấp và thử in một vài bản mẫu trong khi bạn điều chỉnh cài đặt.

Để bắt đầu, bạn sẽ cần các tham số sau:

PlateDepth
Kích thước từ trước ra sau của đế đỡ

PlateWidth
Kích thước từ cạnh này sang cạnh kia của đế đỡ

PlateHeight
Chiều cao của đế đỡ hoặc bạn muốn nó thụt vào bao nhiêu trong giá đỡ (1 hoặc 2 mm của một pmag có thể trông đẹp khi nhô ra khỏi tay cầm)

BodyWidth
Kích thước từ cạnh này sang cạnh kia của thân tạp chí

Angle
Góc của đế đỡ so với thân tạp chí

FrontRadius
Bán kính của vai trước đế đỡ

RearRadius
Bán kính của vai sau đế đỡ

Slots
Bạn muốn chứa bao nhiêu tạp chí

Góc (Angle) có thể được tìm thấy bằng máy đo góc kỹ thuật số hoặc bằng ứng dụng thước bong bóng có thể đo tương đối. Bán kính (Radius) có thể dễ dàng tìm thấy bằng bất kỳ bộ đo bán kính nào trong số hàng triệu bộ có sẵn tại đây trên Printables. Cả hai công cụ này đều rất hữu ích để có trong bộ dụng cụ của bạn.

Ngoài ra, còn có các tùy chọn khác để tùy chỉnh:

Tolerance
Đặt giá trị này cao hơn nếu bạn không tin tưởng thước kẹp/máy in của mình

StartDepth
Khoảng cách ban đầu từ tường

StartHeight
Chiều cao ban đầu. Tăng giá trị này nếu tạp chí của bạn làm giá đỡ bị bật ra khỏi tường.

LabelSlots
Bao nhiêu khe nên trải dài cho nhãn

TextHeight
Truy cập nhanh để thay đổi kích thước văn bản trong trường hợp nó bị tràn.

Nhãn là tùy chọn và được lưu trữ trong một nhóm có thể bị ẩn.

Tôi đã in với 3 lớp đáy, 4 lớp trên, 3 lớp tường, 15% độ điền đầy bằng PLA+ và chưa gặp vấn đề gì.

Tôi đã chạy mô hình qua tất cả các kích thước tạp chí của mình và thấy mọi thứ đều được ràng buộc đúng cách, nhưng nếu bạn gặp bất kỳ vấn đề nào, hãy cho tôi biết và tôi có thể sửa mô hình.

Tôi bao gồm một mẫu pmag cơ bản, nhưng ý định thực sự là để người khác chỉnh sửa thay vì có hàng triệu mô hình ở đây để cải thiện khả năng tìm kiếm cho các thương hiệu/mẫu cụ thể.
