Vỏ Mỏng & Giải Pháp Gắn Camera Tapo C100/C110/TC60

Rất thích kiểu dáng của thiết kế capze, nhưng cần một cách để gắn camera một cách chắc chắn và đa dụng cho các dự án hiện tại và tương lai, và cảm thấy có thể làm nó mỏng hơn nữa. Bản STL gốc khó chỉnh sửa chính xác, nên tôi đã tạo lại nó trên Onshape. Áp dụng phong cách tối giản cho phần vỏ.

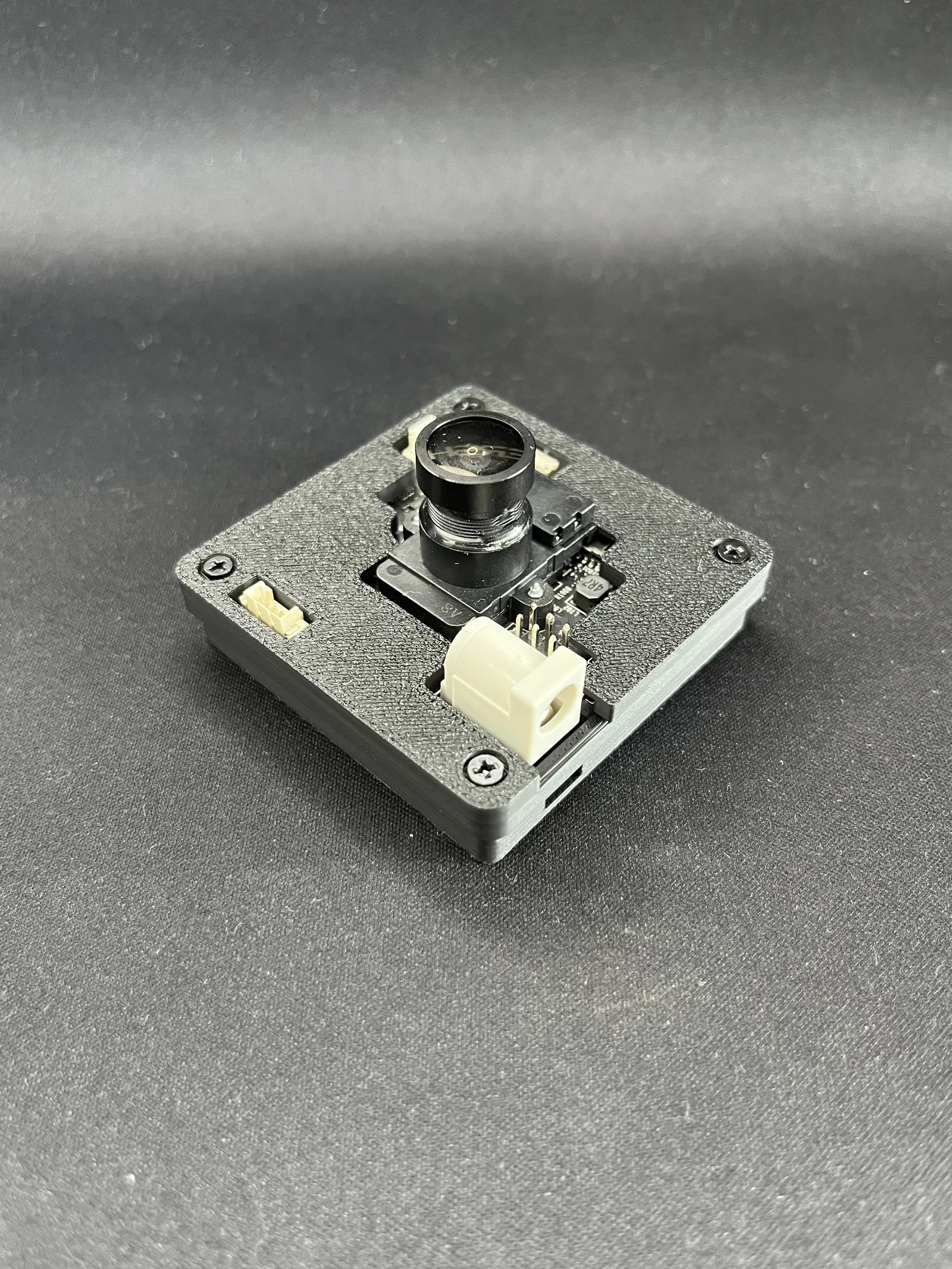

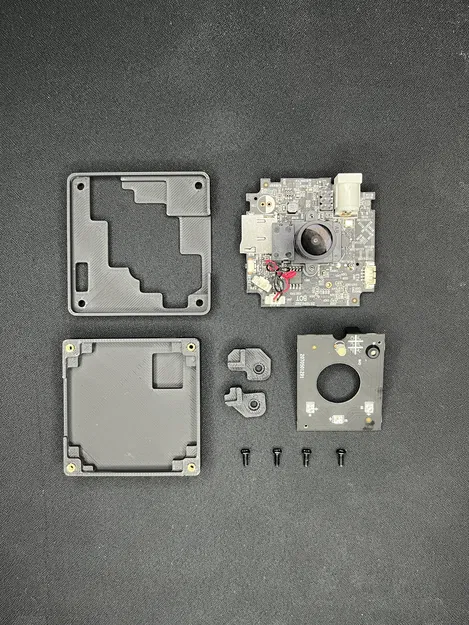

Lắp ráp (Tham khảo 4 ảnh cuối):

1. Tháo bo mạch (PCB) bằng cách cạy lớp nhựa đen bóng.
2. Tháo dây loa.

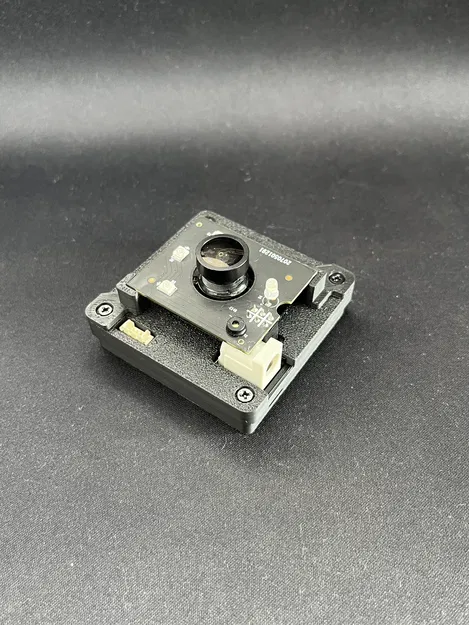

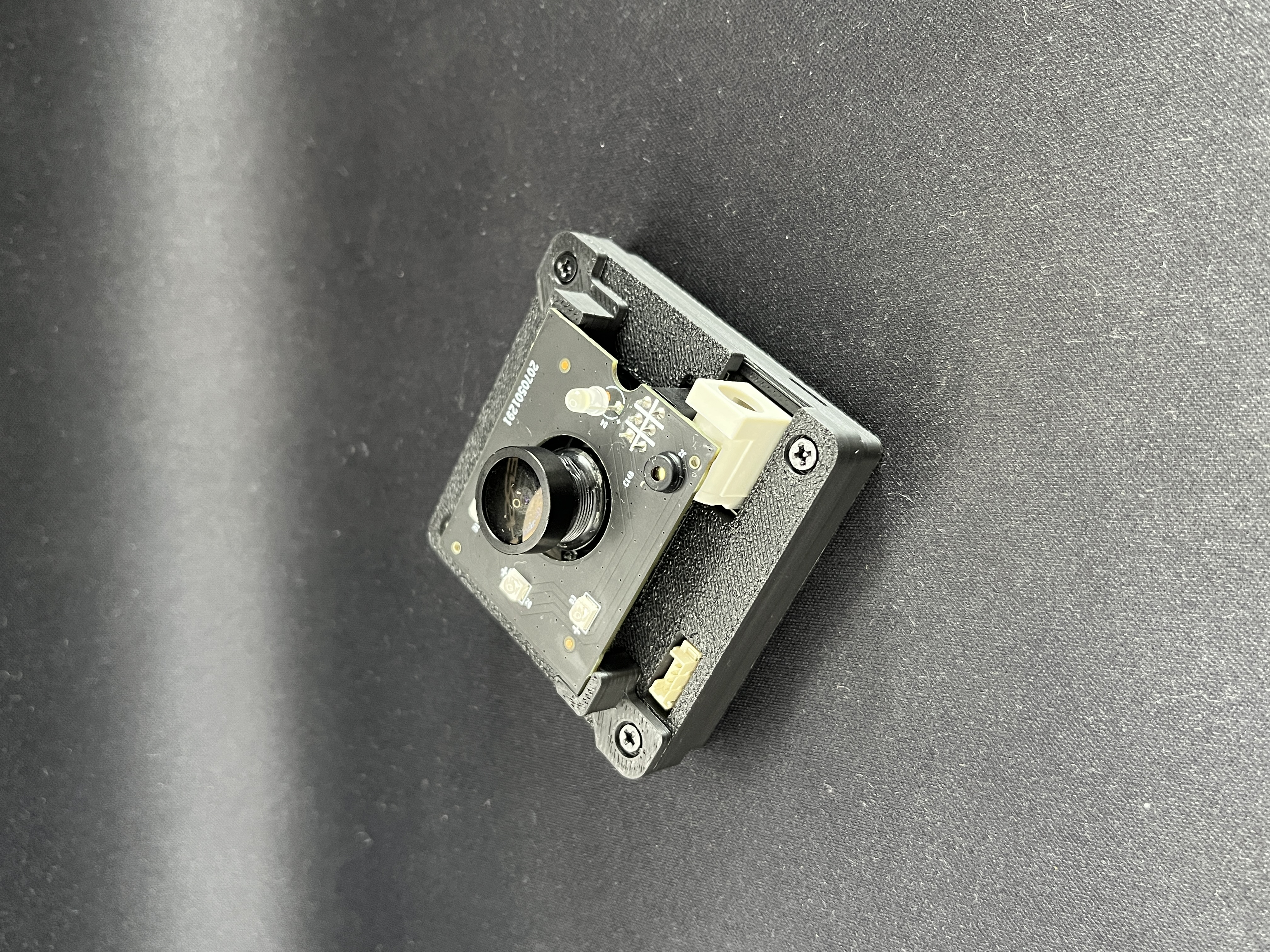

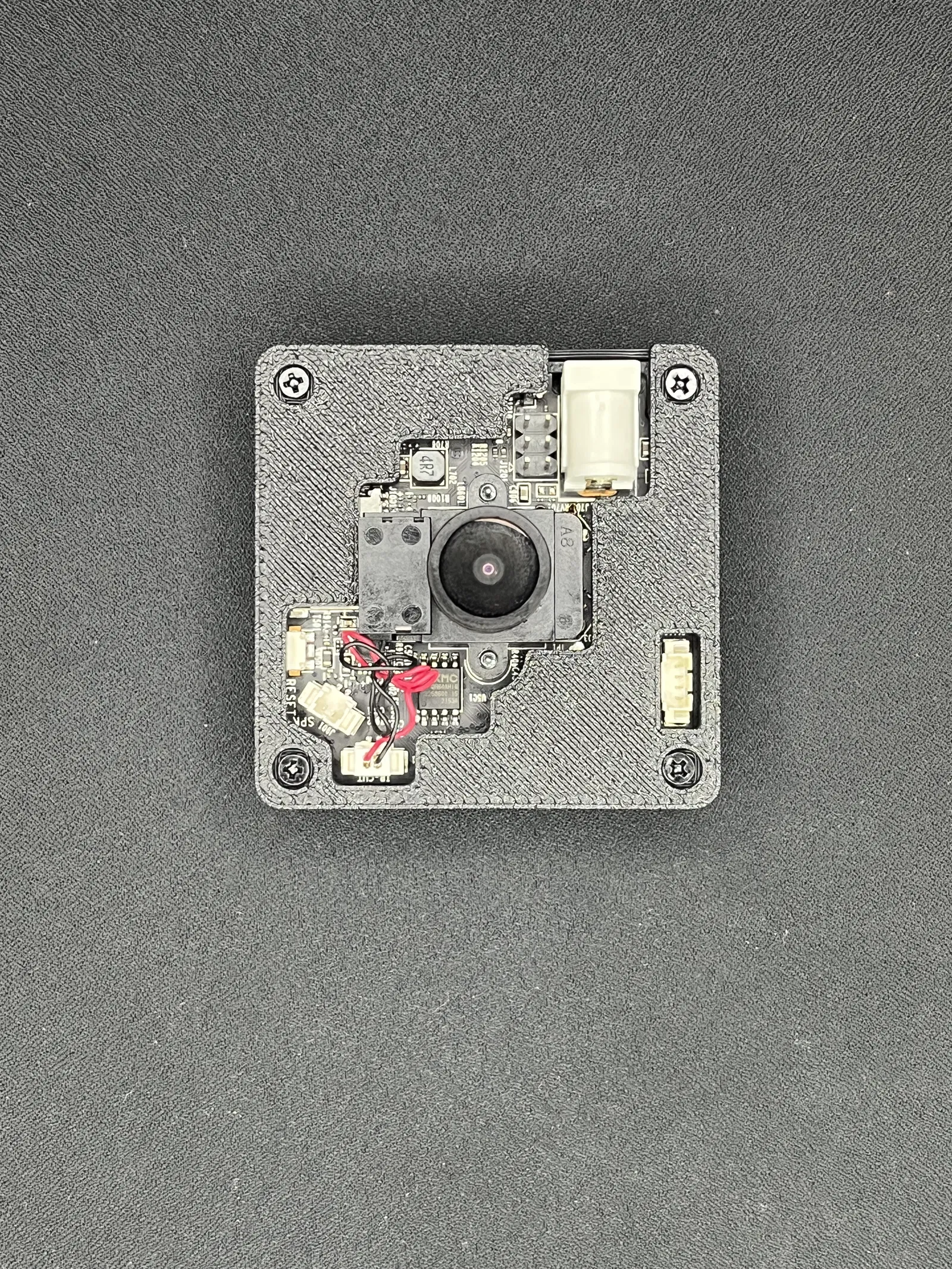

3. Lắp bo mạch bằng cách căn lỗ jack theo hướng lồi chữ nhật. Nó sẽ được giữ chặt bằng ma sát.
4. Lắp các con tán nhiệt và nắp che.

• 4 vít M2 x 6mm
• 4 con tán nhiệt M2x3 (OD 3)

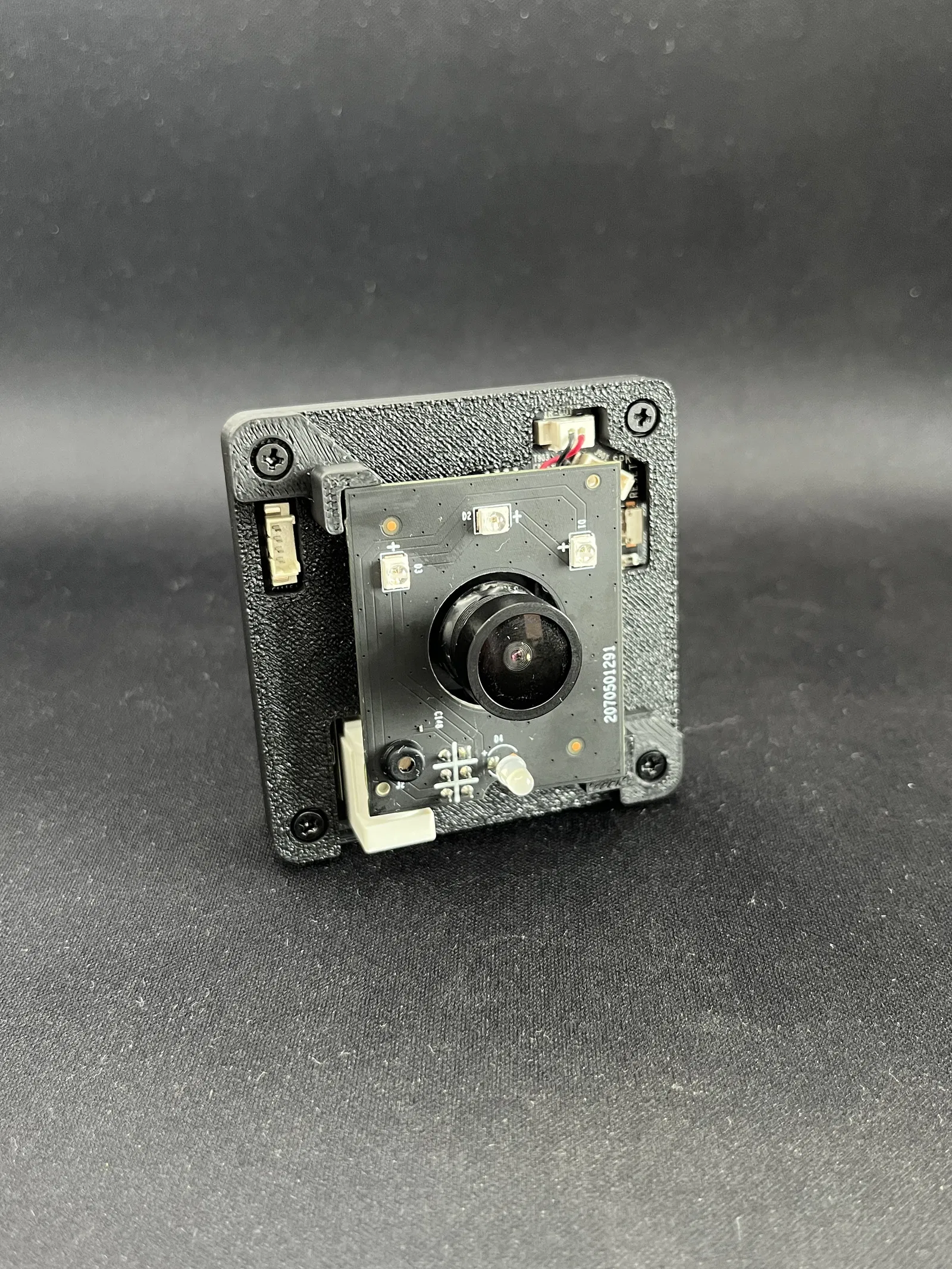

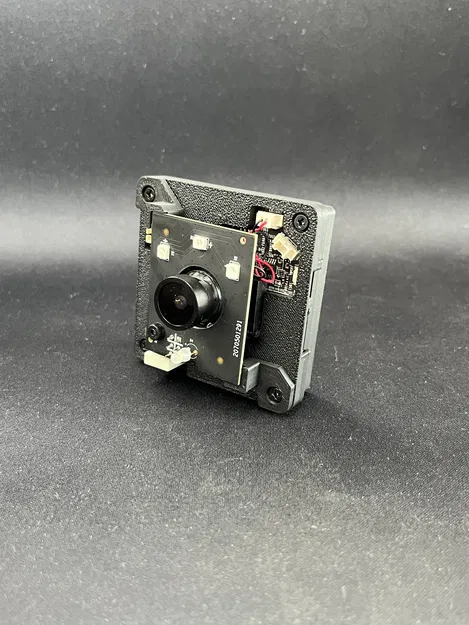

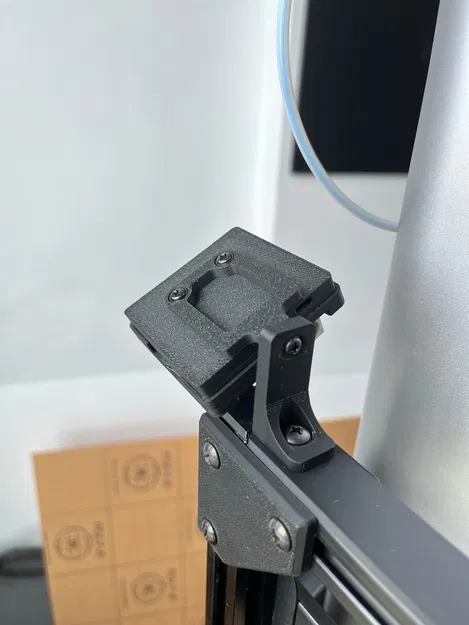

Các Lựa Chọn Gắn:

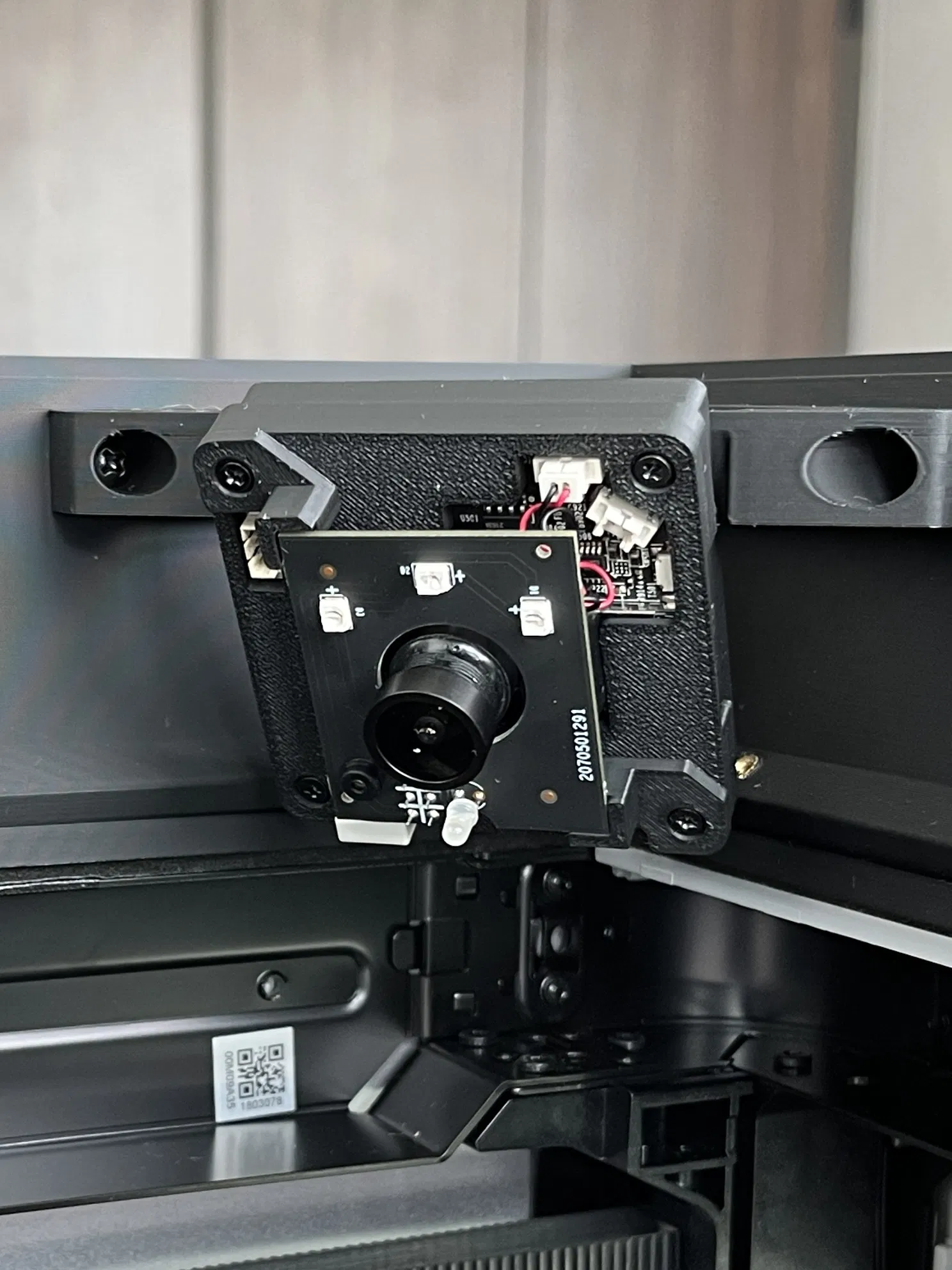

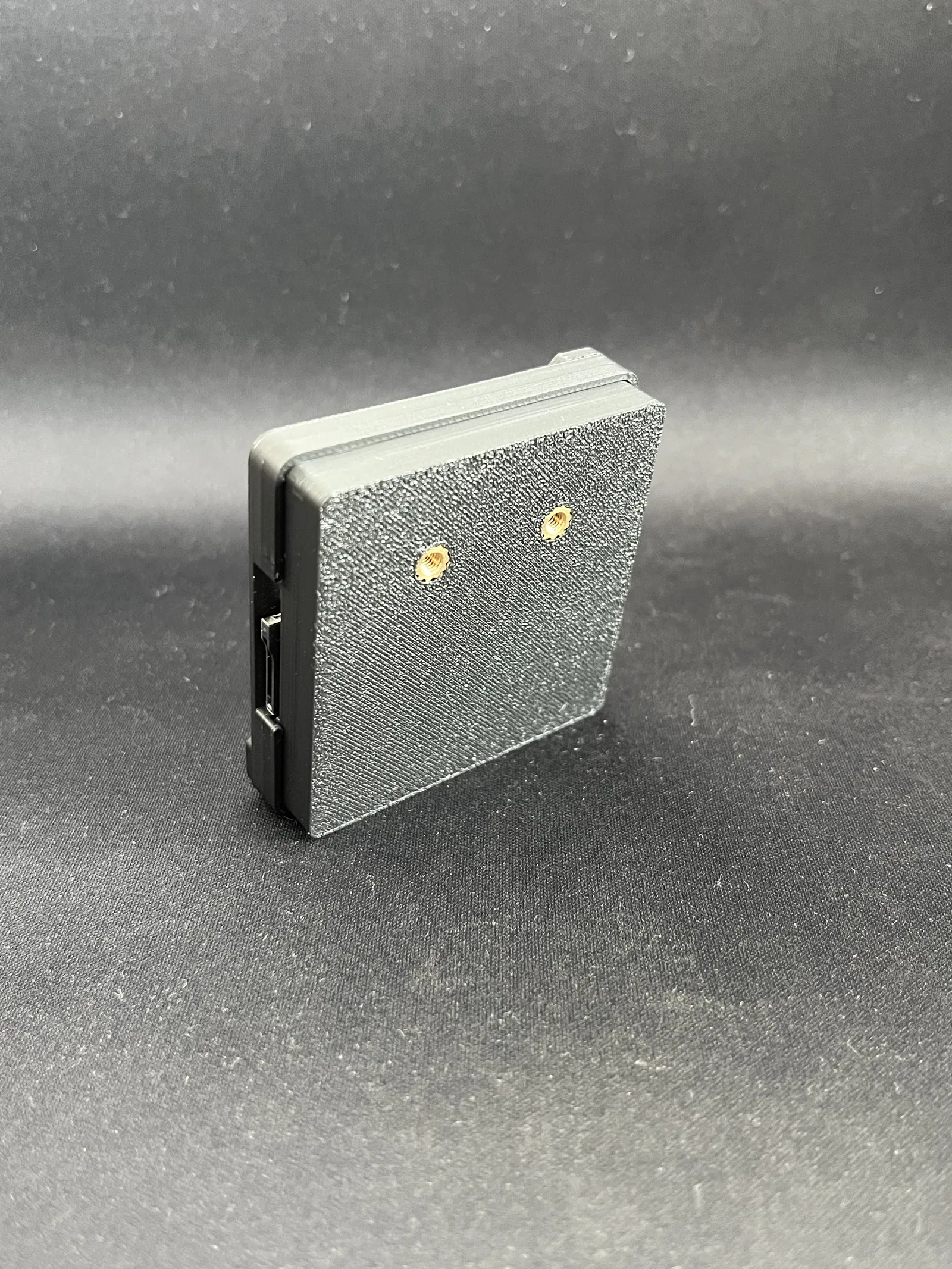

• Qua hai lỗ có đường kính 4.8mm, sâu 3.4mm. Khoảng cách 20mm và có kích thước cho tán nhiệt M3x3 (OD 5).
• Nam châm 10x2mm gắn chìm. Dừng máy ở độ cao 2.6mm để gắn nam châm. Bạn cũng có thể sử dụng file STEP đi kèm để cắt lỗ với kích thước phù hợp cho các loại nam châm bạn có.

Lưu Ý Khác:

• Có một chỗ lõm hình vuông và một lỗ hình chữ nhật gần jack cắm để hàn dây trực tiếp vào bo mạch.
• Các bộ phận đỡ bo mạch 1 & 2 không giống nhau. Bạn cần in cả hai.

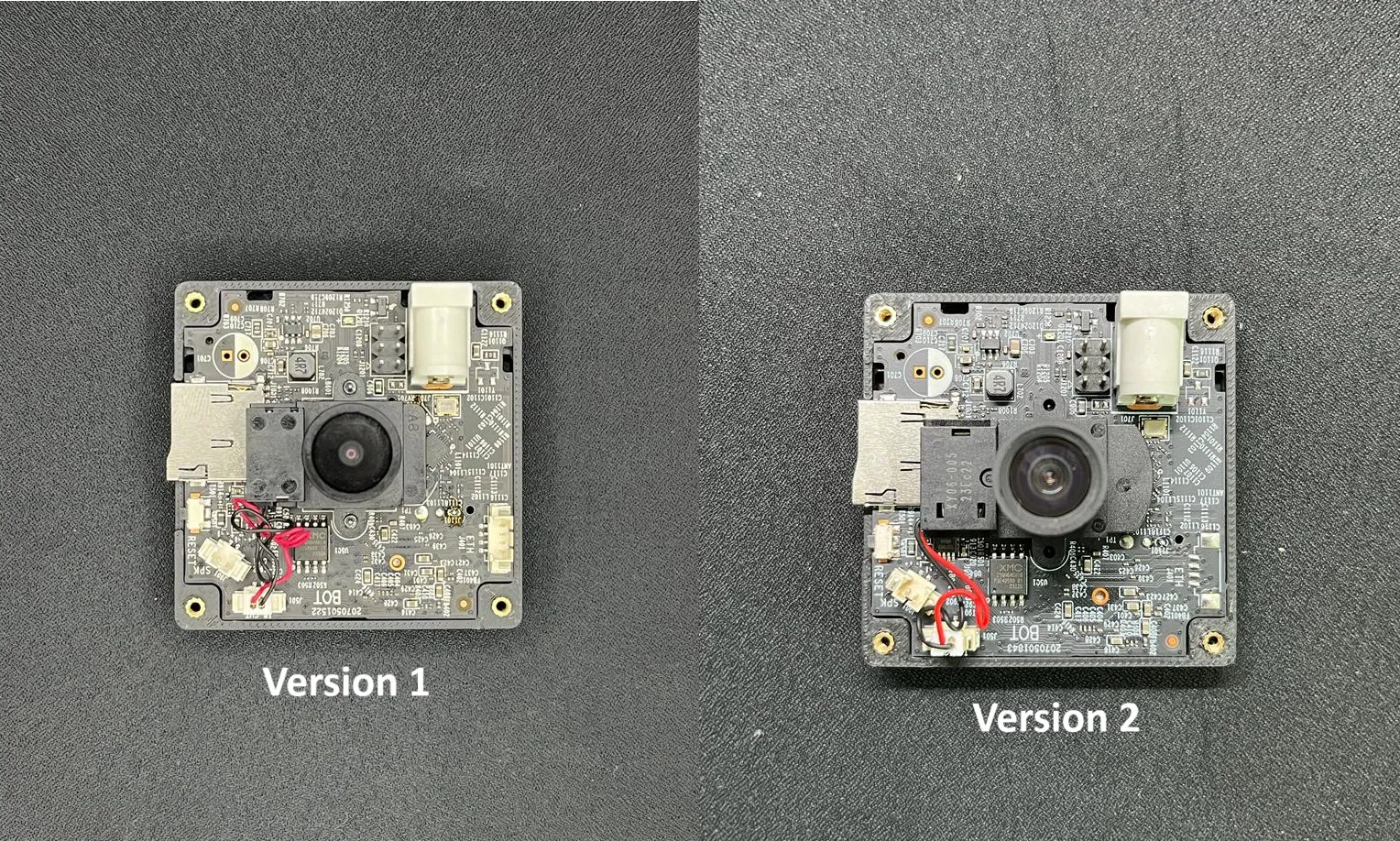

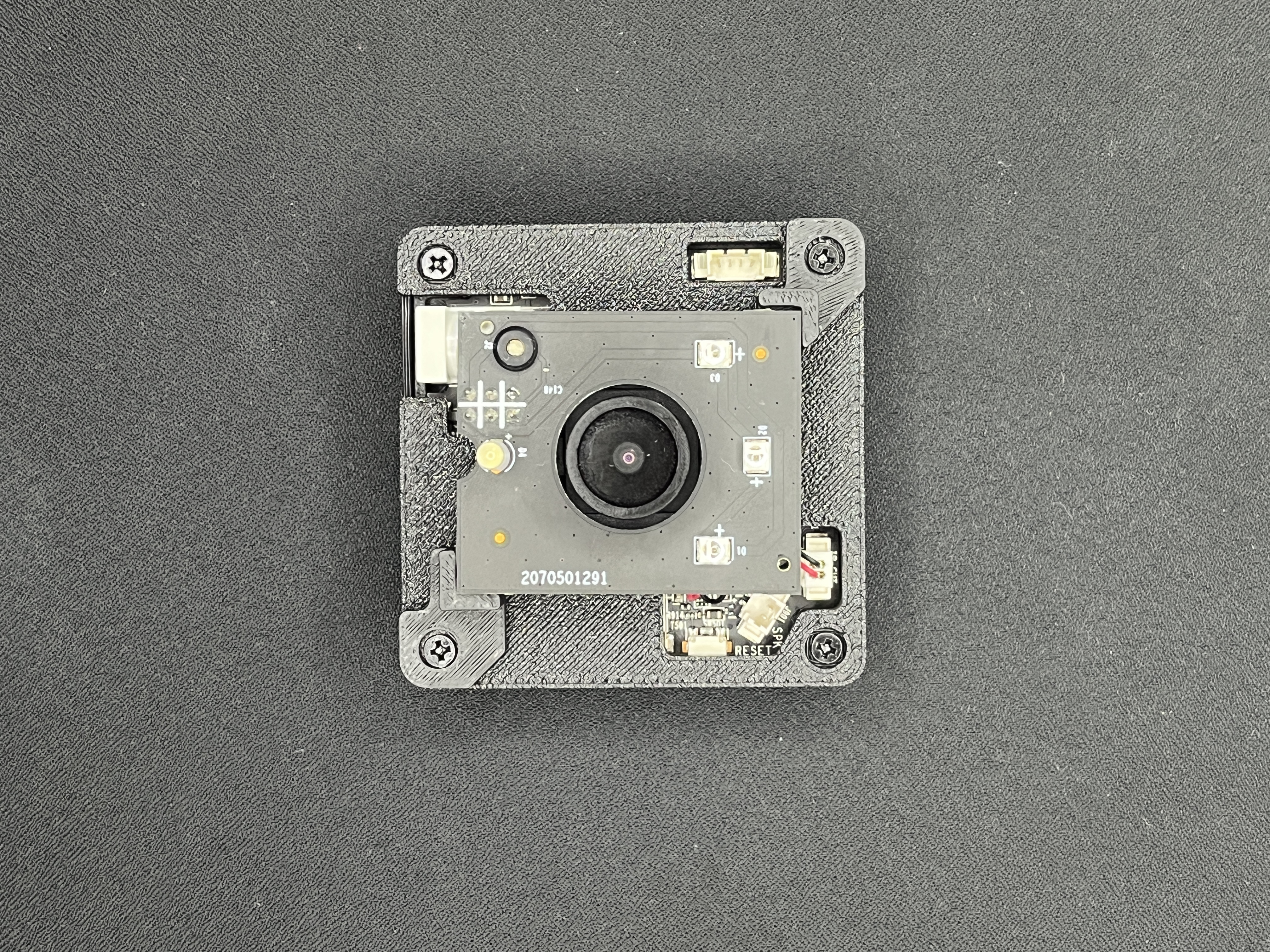

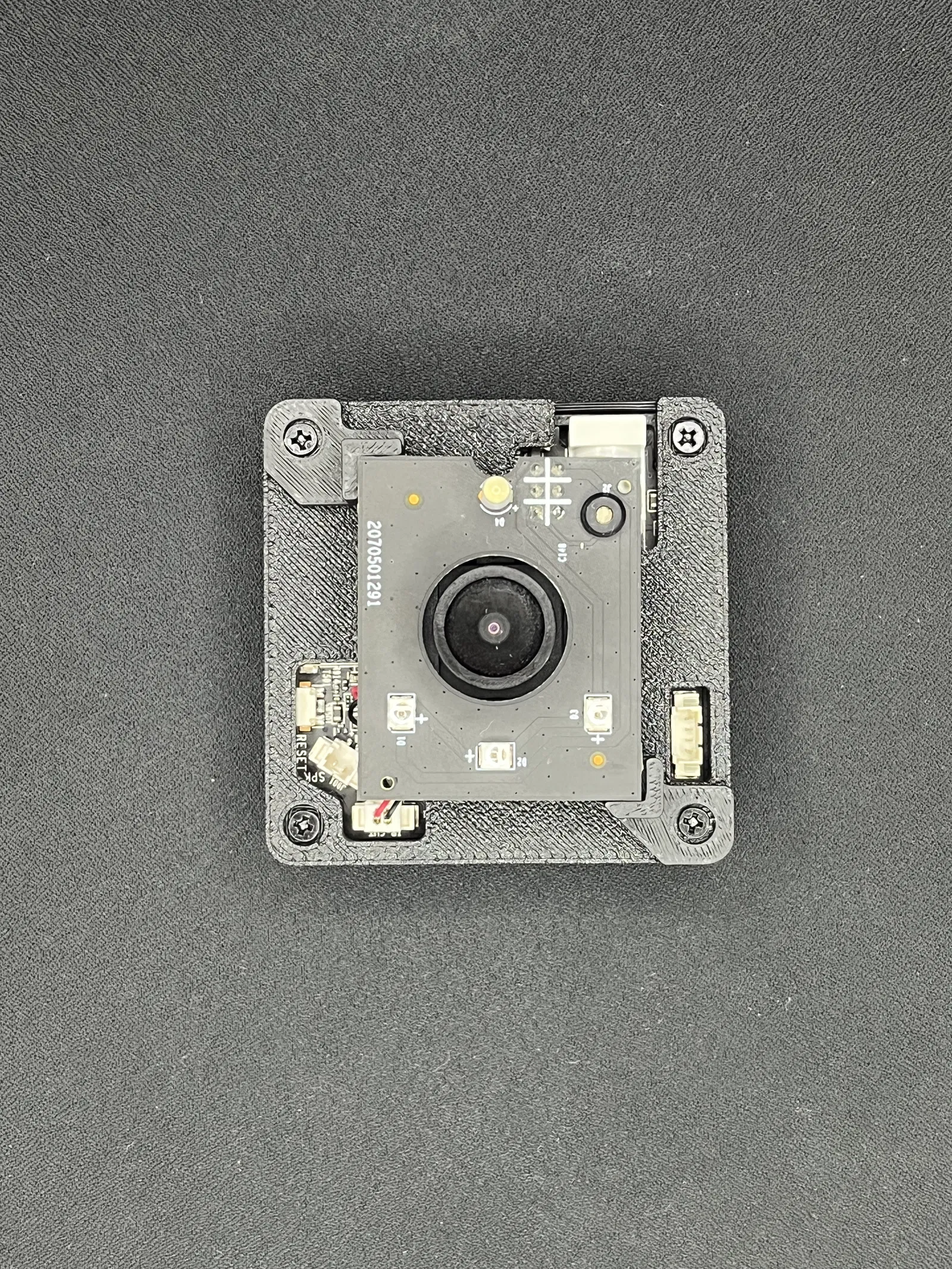

• Có hai phiên bản bo mạch đã biết. Vui lòng tham khảo hình ảnh và in vỏ tương ứng. Mọi thứ khác sẽ giống nhau.
