Ngàm Chuyển Đổi Cold Shoe Cho Tay Đèn Bàn Khớp Nối - Máy Quét 3D

Đây là một bộ mô hình để hoán đổi đầu dụng cụ trên hầu hết các đèn bàn có khớp nối (lò xo) (ví dụ liên kết bên dưới). Điều này cho phép hoán đổi dễ dàng giữa kính lúp và máy quét 3D (v.v.) bằng cách sử dụng các ổ cắm cold-shoe tiêu chuẩn. Các tệp Fusion 360 (.f3d) được bao gồm nếu bạn cần sửa đổi để phù hợp với một mẫu cụ thể.

Các Bộ Phận Khác:

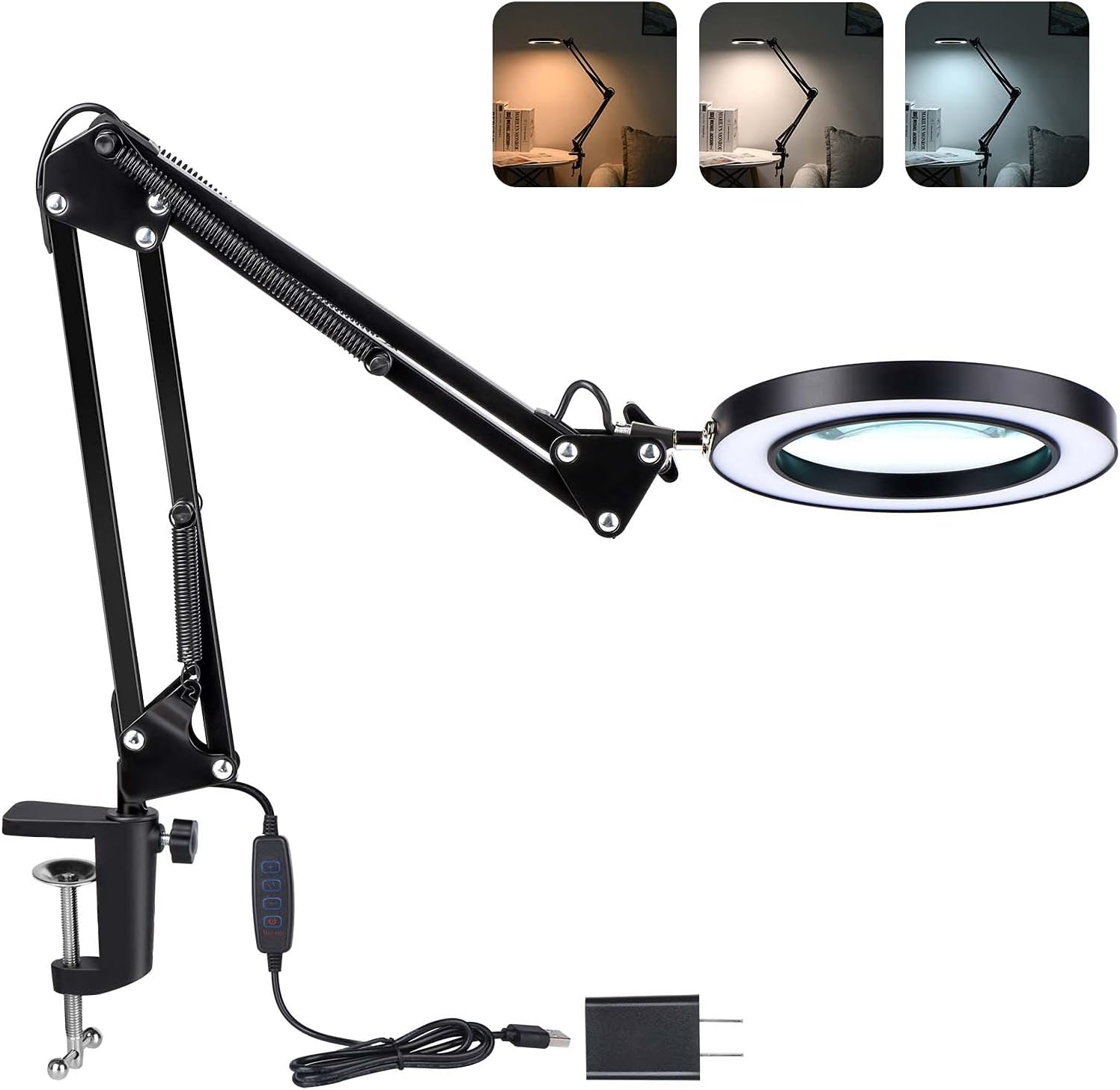

• Một dạng đèn bàn có khớp nối (Tôi đã sử dụng cái này: https://www.amazon.com/gp/product/B091DYGGTH/ )
• Cold Shoe ( https://www.amazon.com/gp/product/B09W5SNM6Q/ )
• Kẹp Cold Shoe ( https://www.amazon.com/gp/product/B08W46Y3CW/ )
• Tất cả các liên kết này đều không phải là liên kết giới thiệu.

Lưu ý: Một số bộ đèn bàn có kèm theo adapter cold-shoe / ren ¼".

In Ấn:

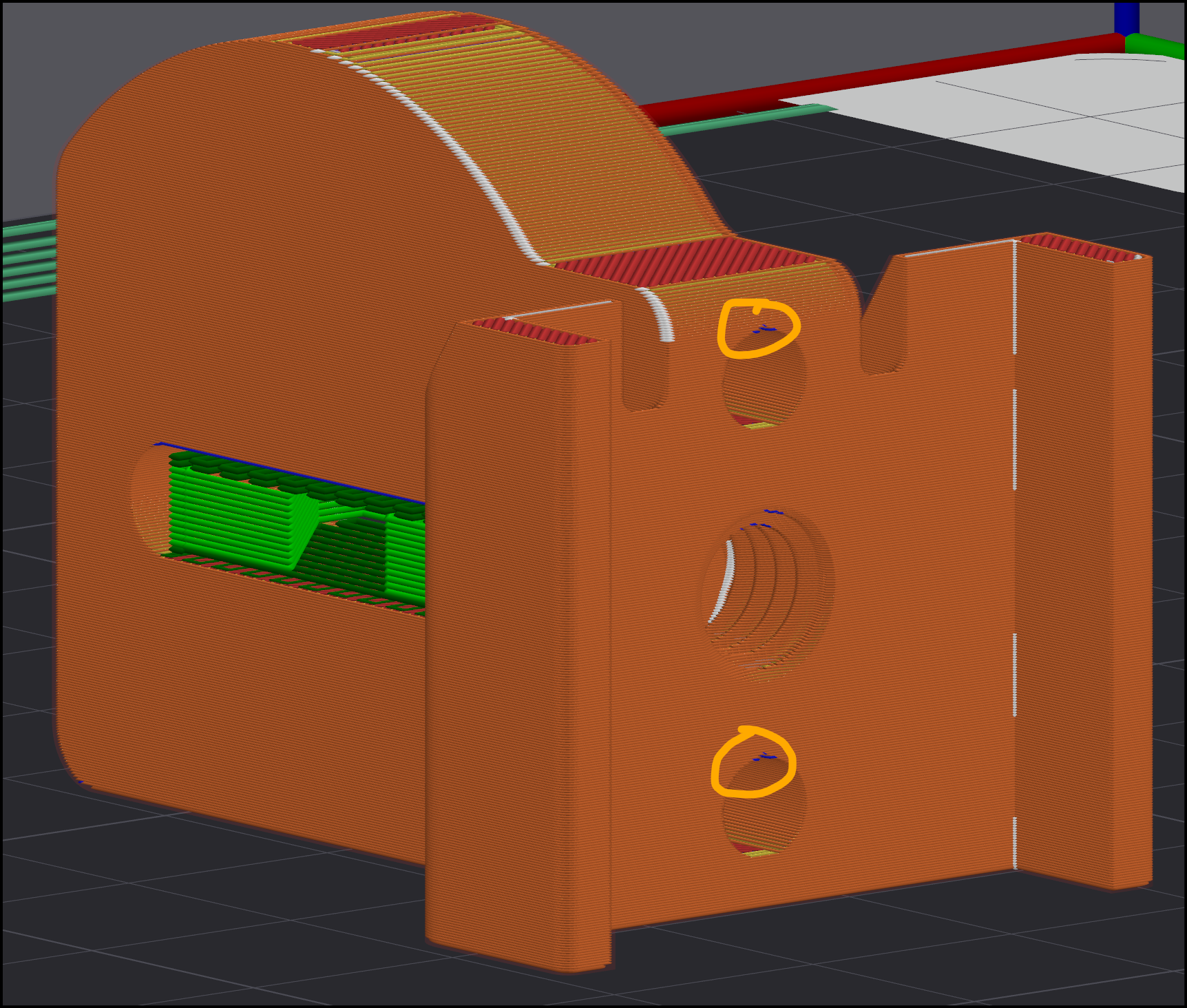

• Rất ít hỗ trợ là cần thiết (xem ảnh Orca của mô hình màu cam)

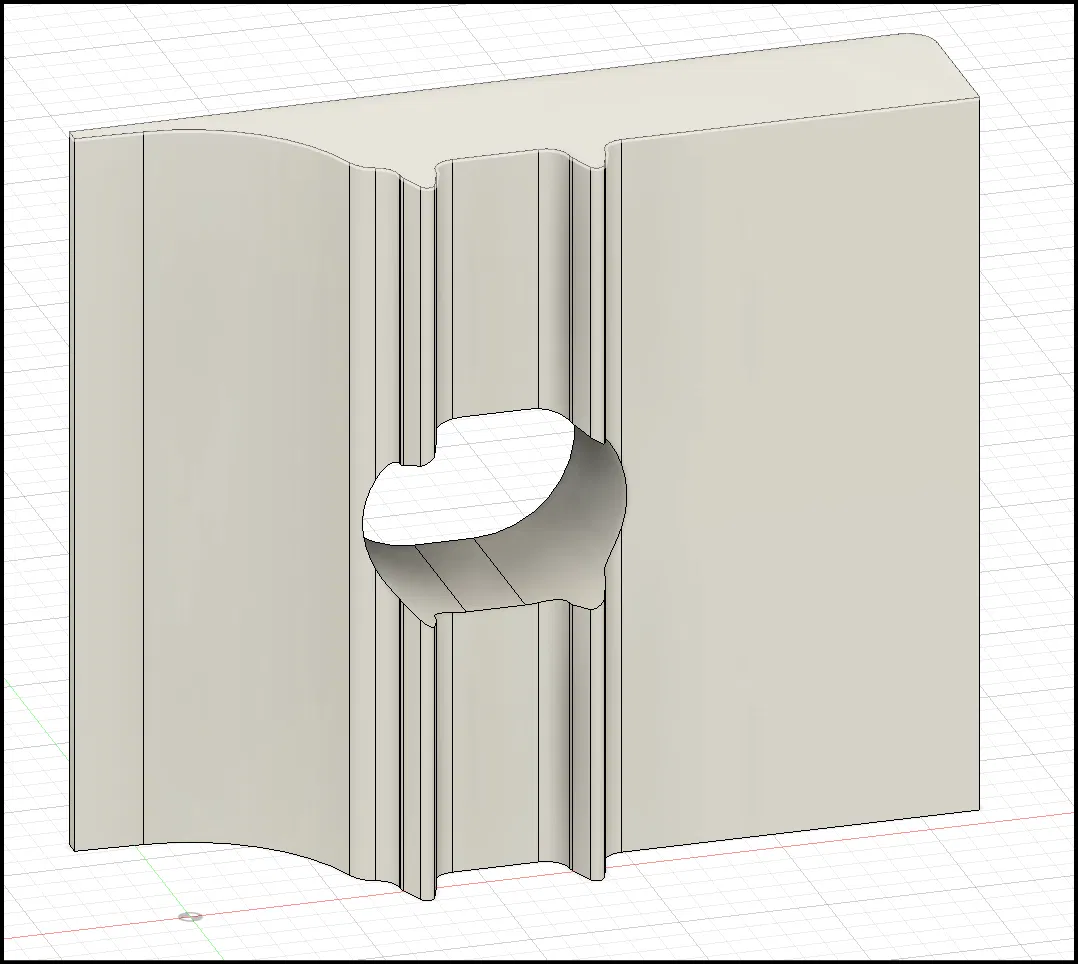

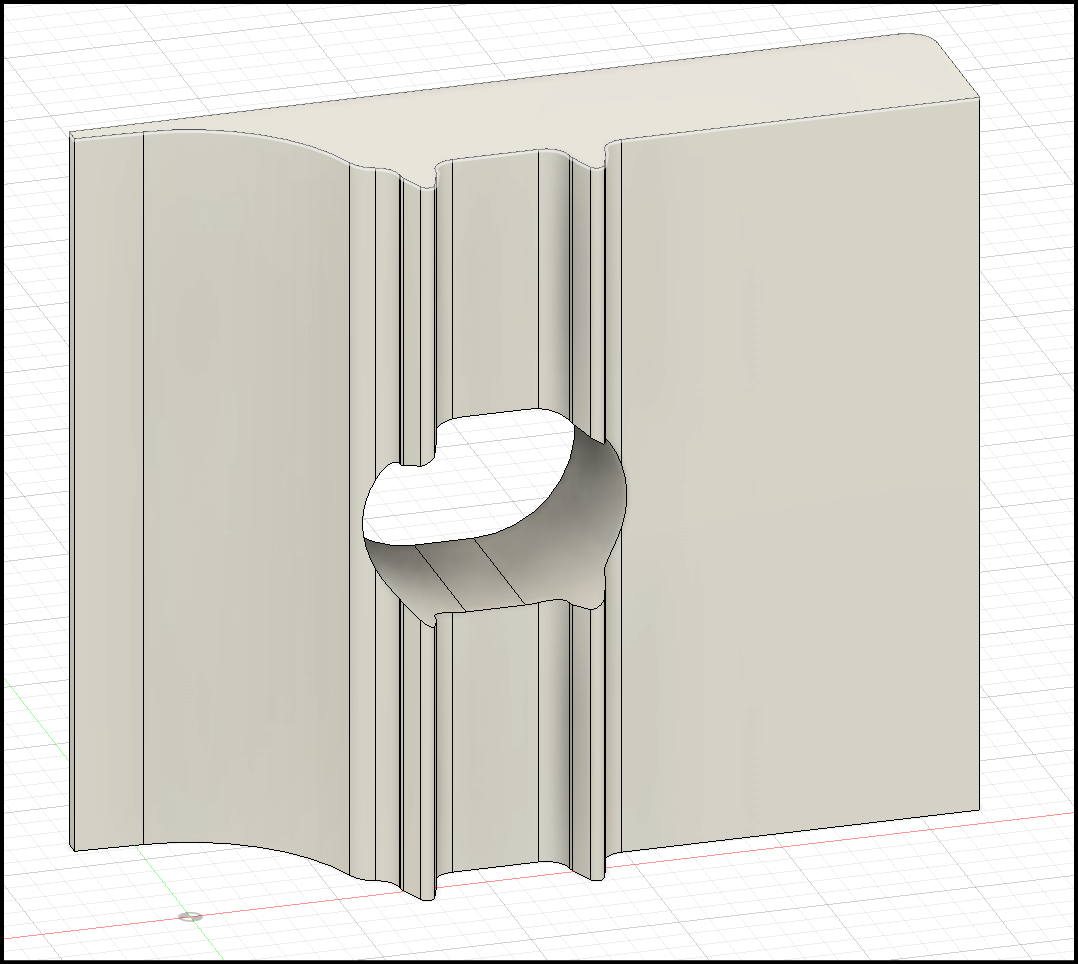

  • Kẹp + Tấm Áp Lực Kẹp nên được in thẳng đứng để không cần hỗ trợ (và để tăng độ bền)

• Nên dùng PLA hoặc vật liệu chắc hơn

  • Có thể sử dụng Adaptive Layer Height với mức tối thiểu 0.08mm (cho khu vực có ren).

• Thiết lập của tôi: Bambu Lab X1C, In Nhanh, 0.08mm, Polymaker PolyTerra PLA   Lắp Ráp:

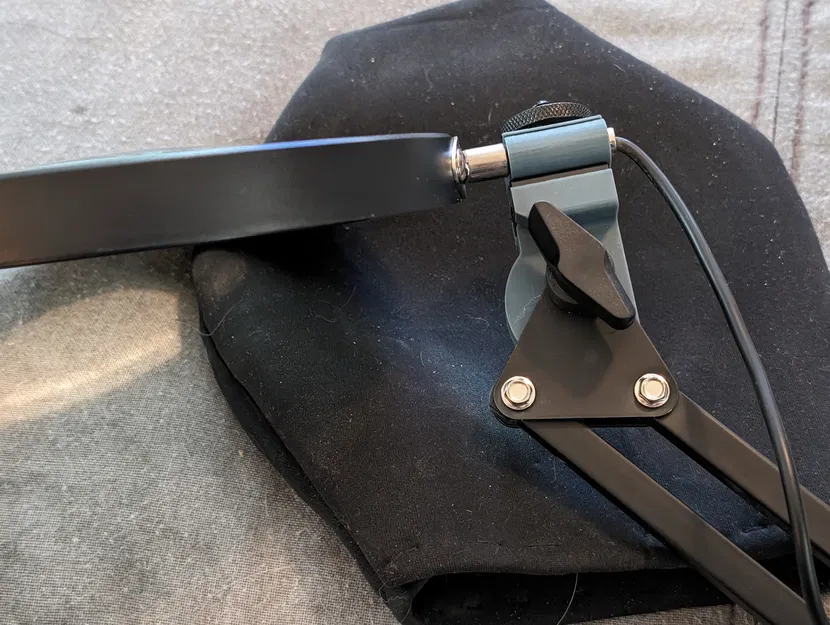

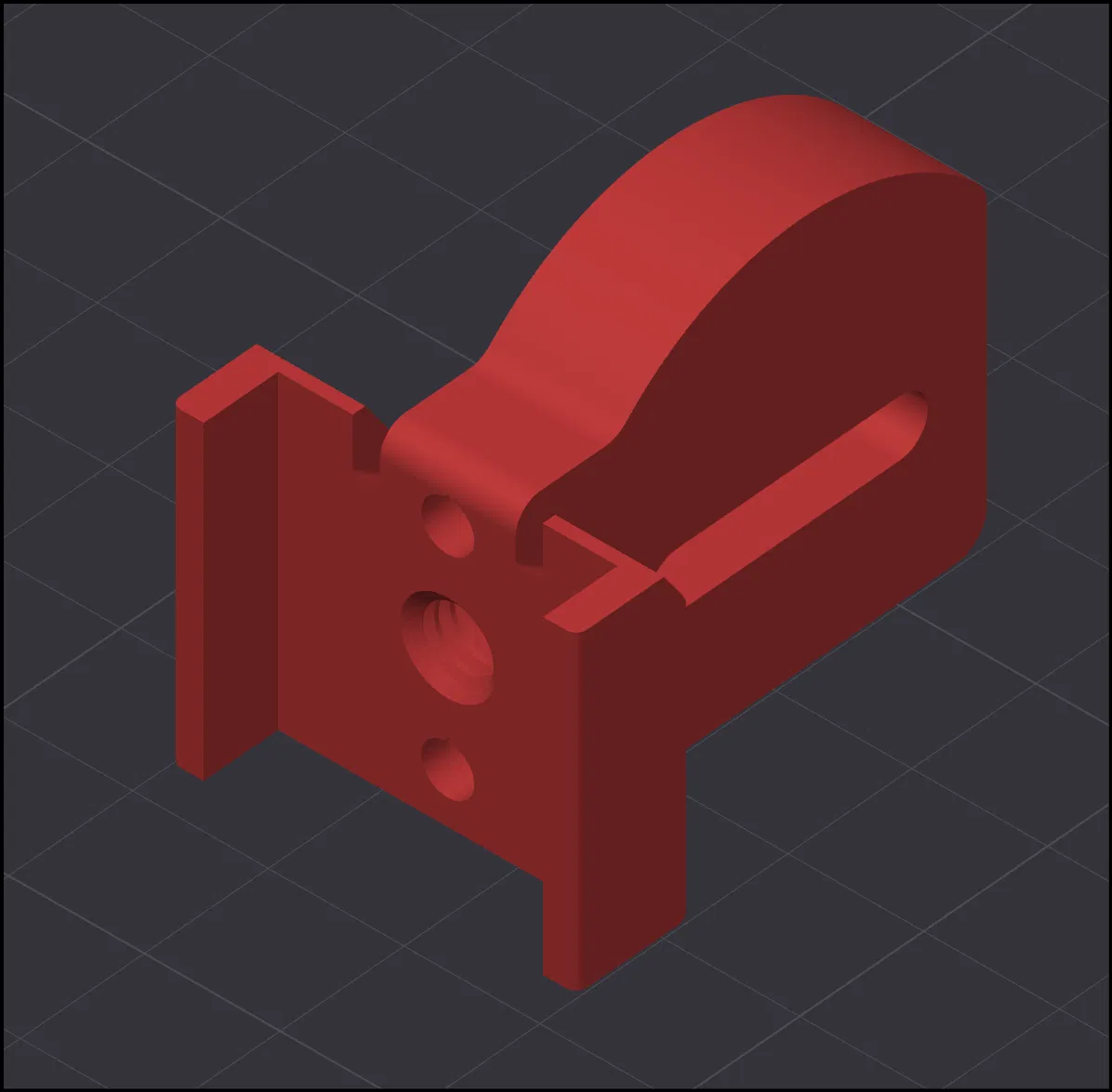

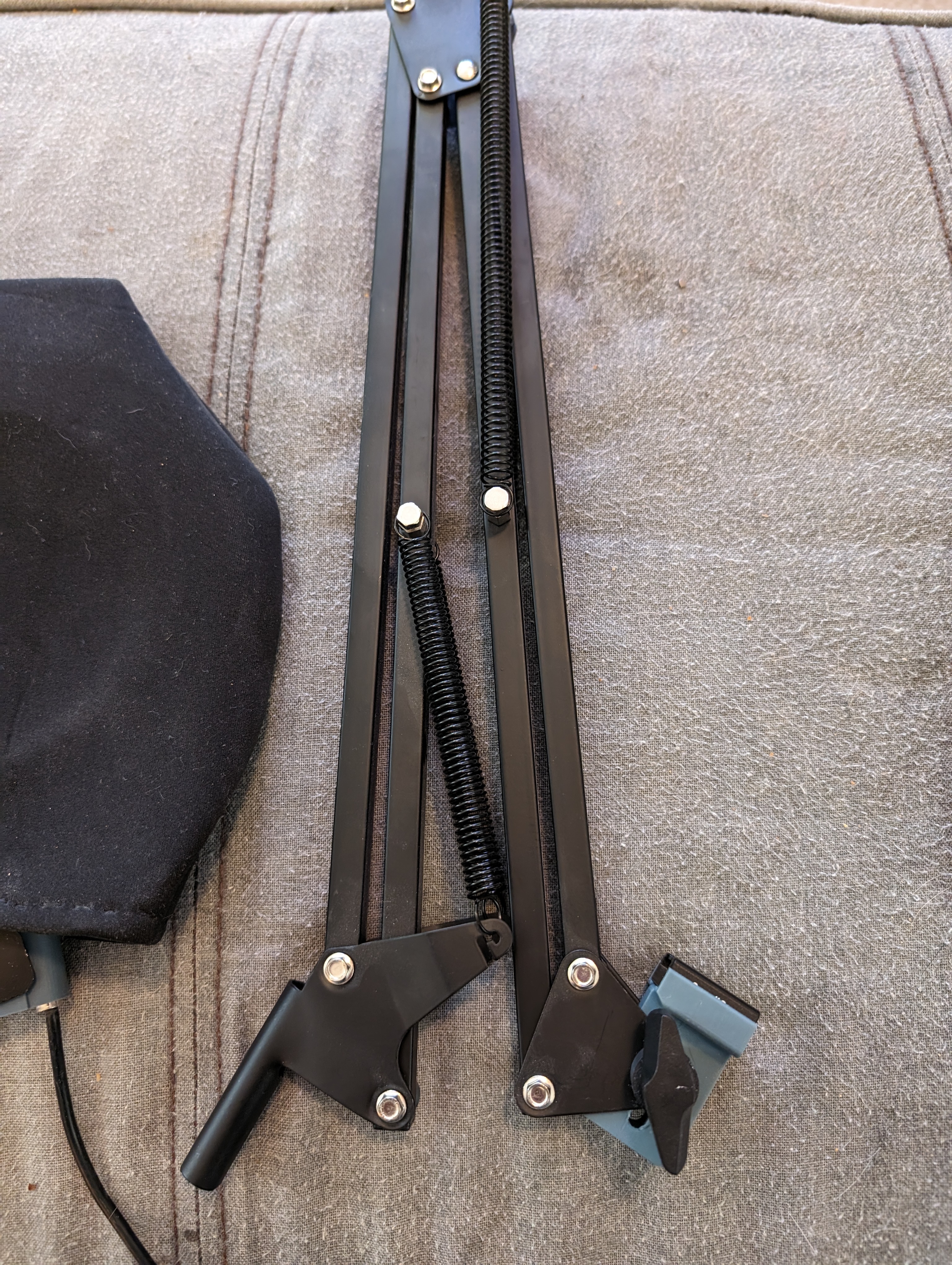

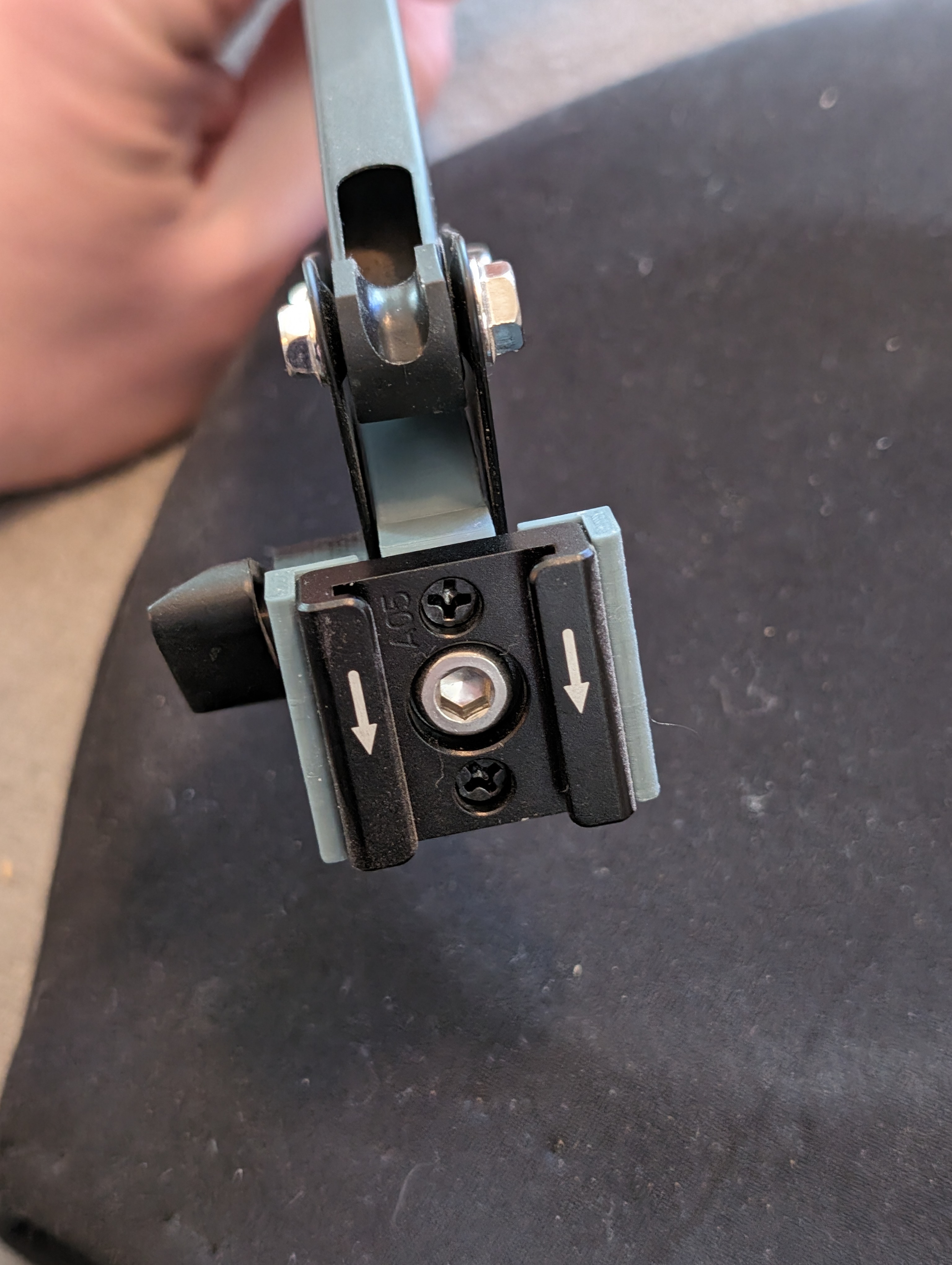

• Adapter giày (shoe adapter) nằm giữa các tấm tam giác ở cuối cánh tay, tái sử dụng kẹp + bu lông đi kèm.

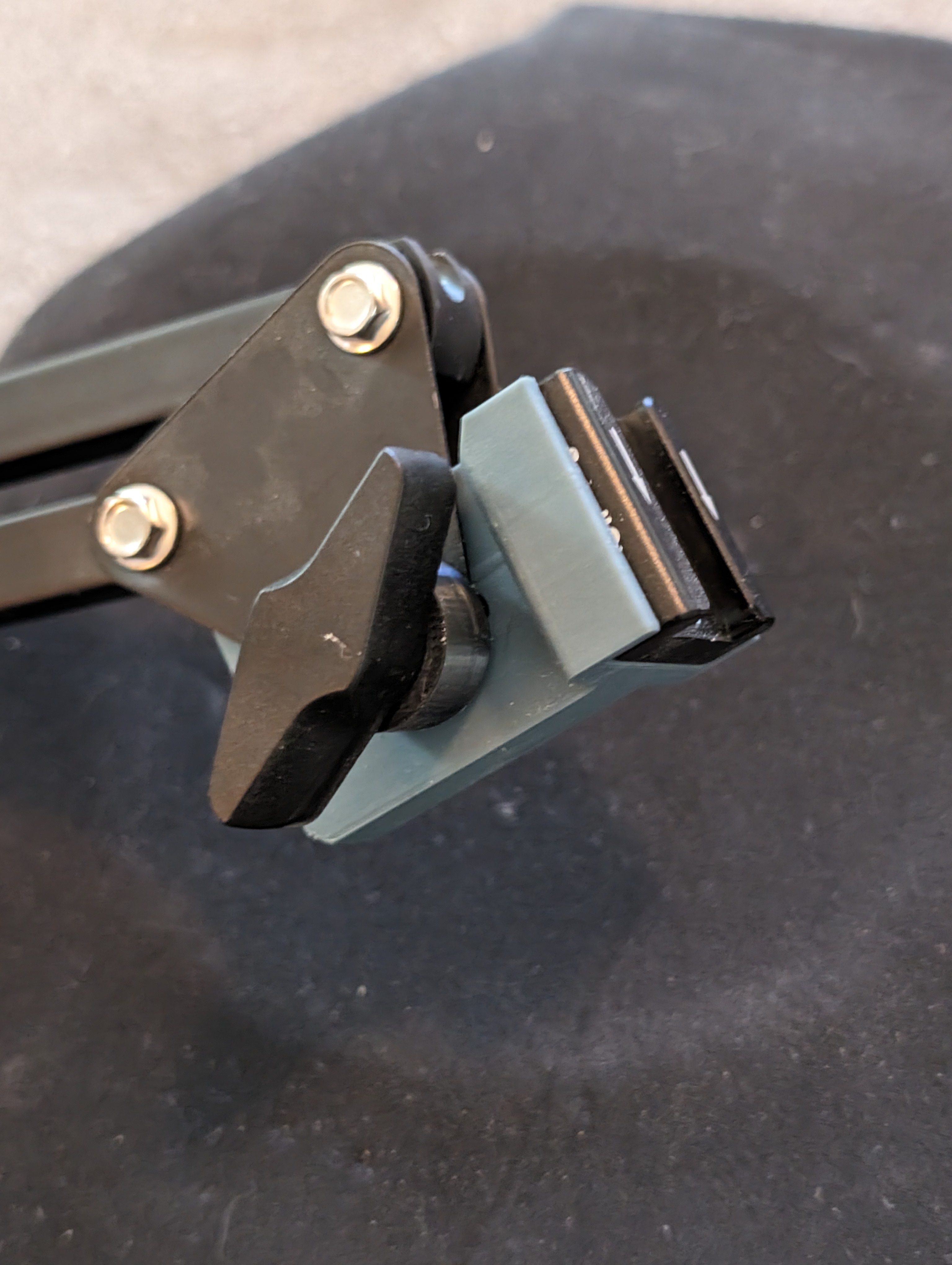

  • Một Cold Shoe lắp vào khe phía trên của adapter.
  • Ren ¼" được tạo mẫu và nên đủ dùng, để tăng cường bảo mật, 2 lỗ bên ngoài được tạo kích thước cho bộ phận chèn nhiệt phổ biến nhất mà tôi có, chấp nhận các vít tiêu chuẩn của bộ.

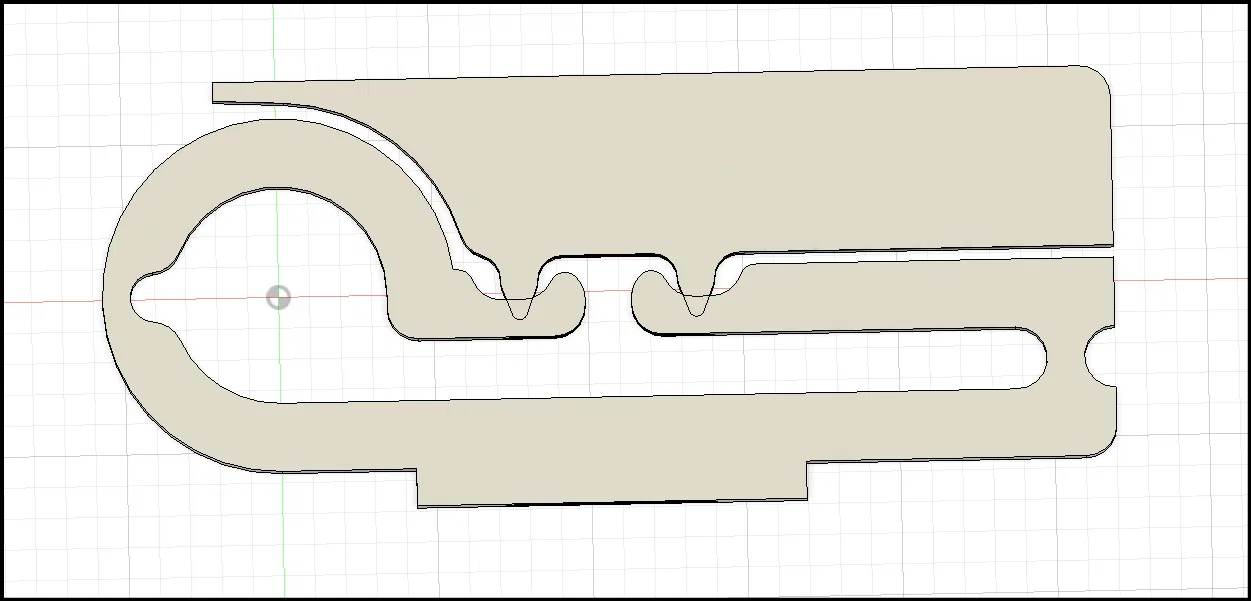

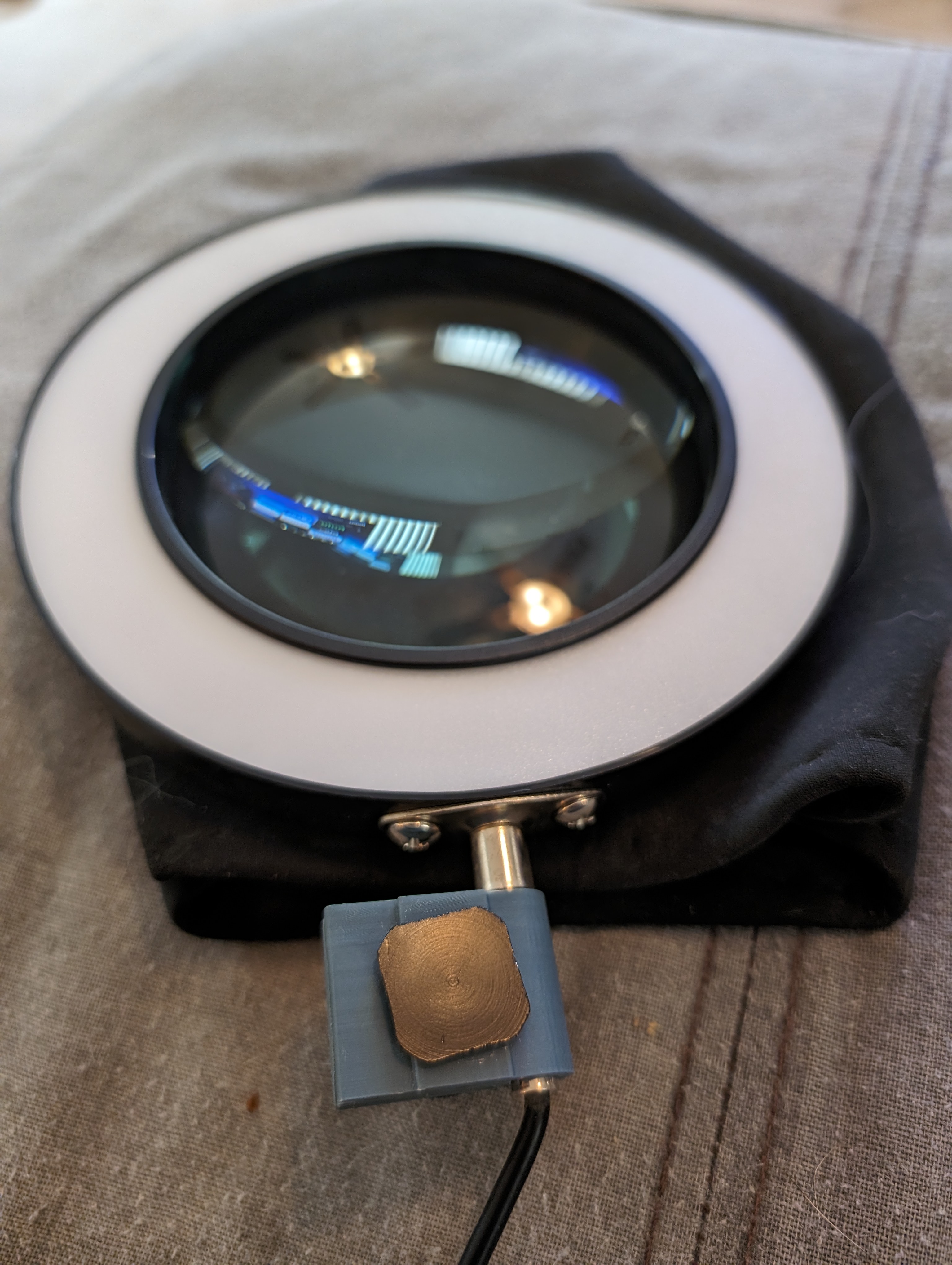

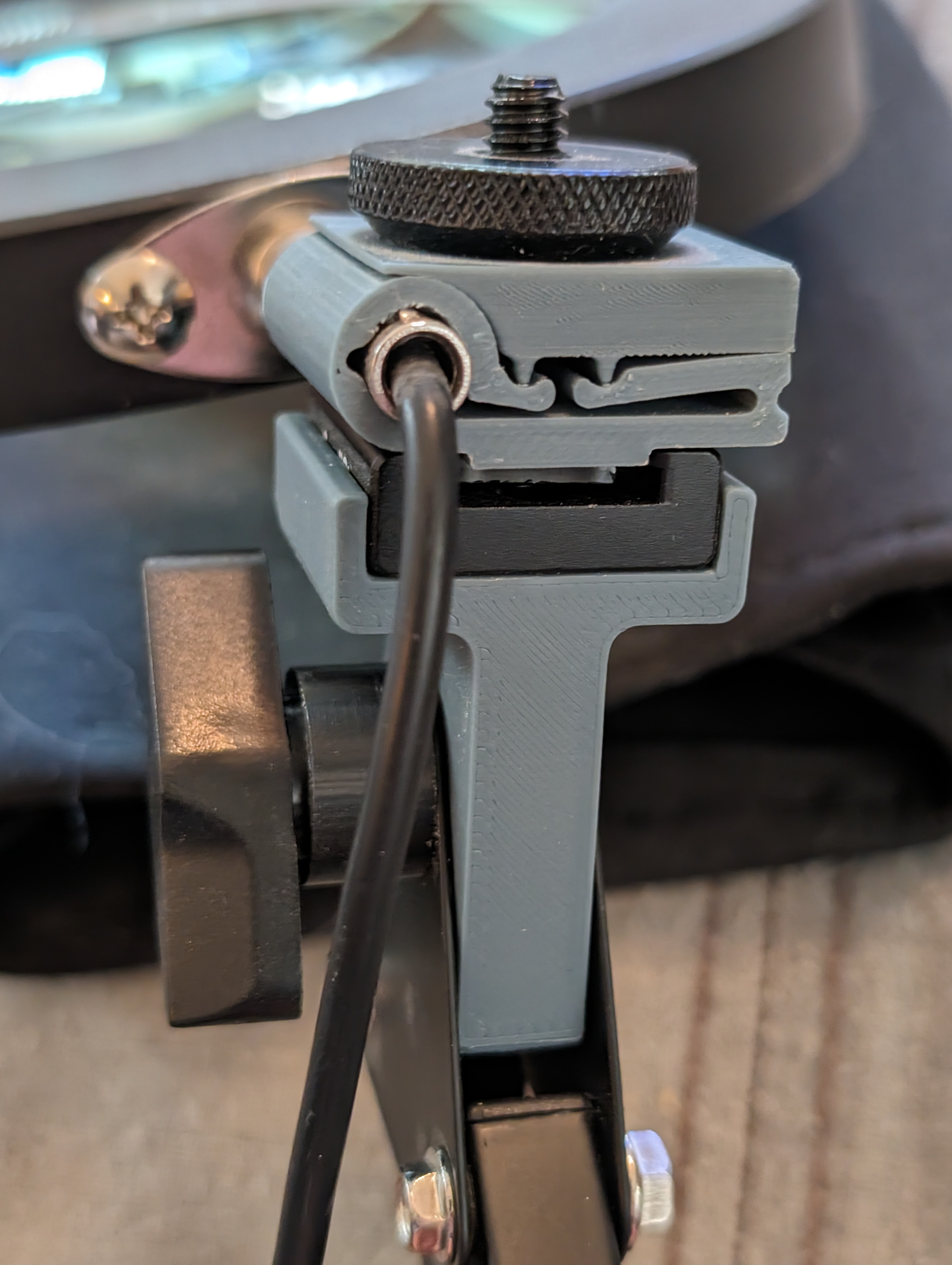

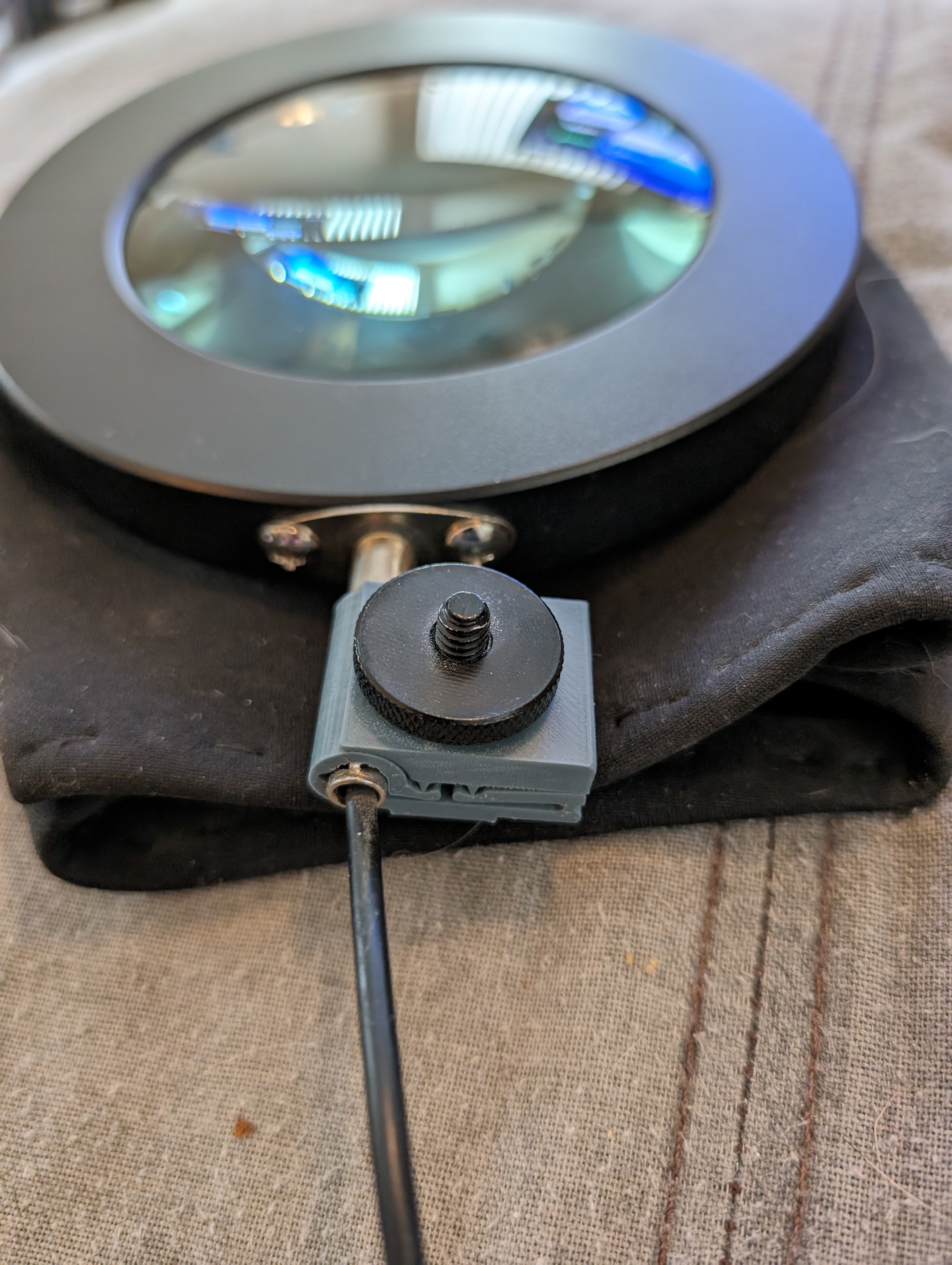

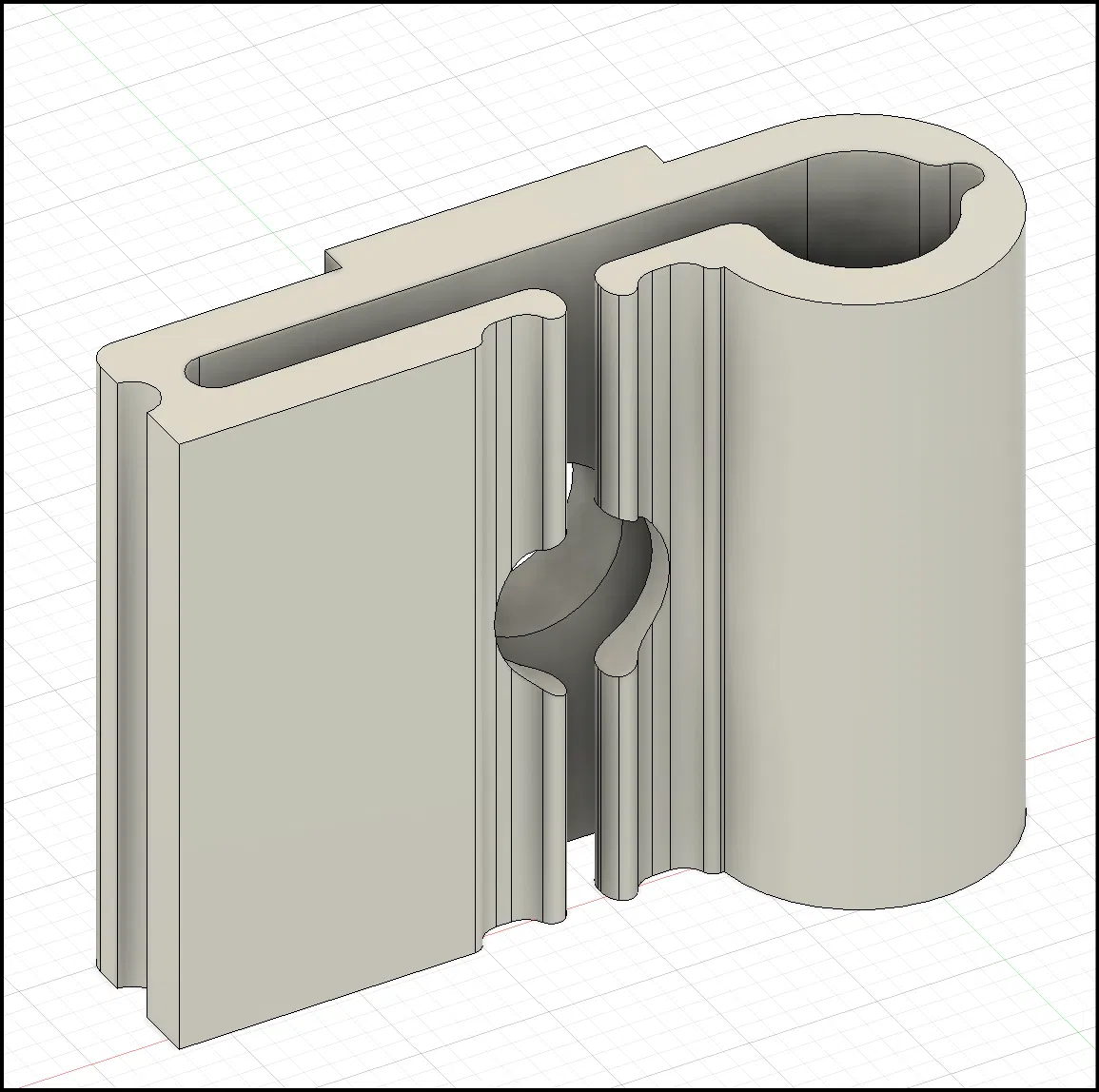

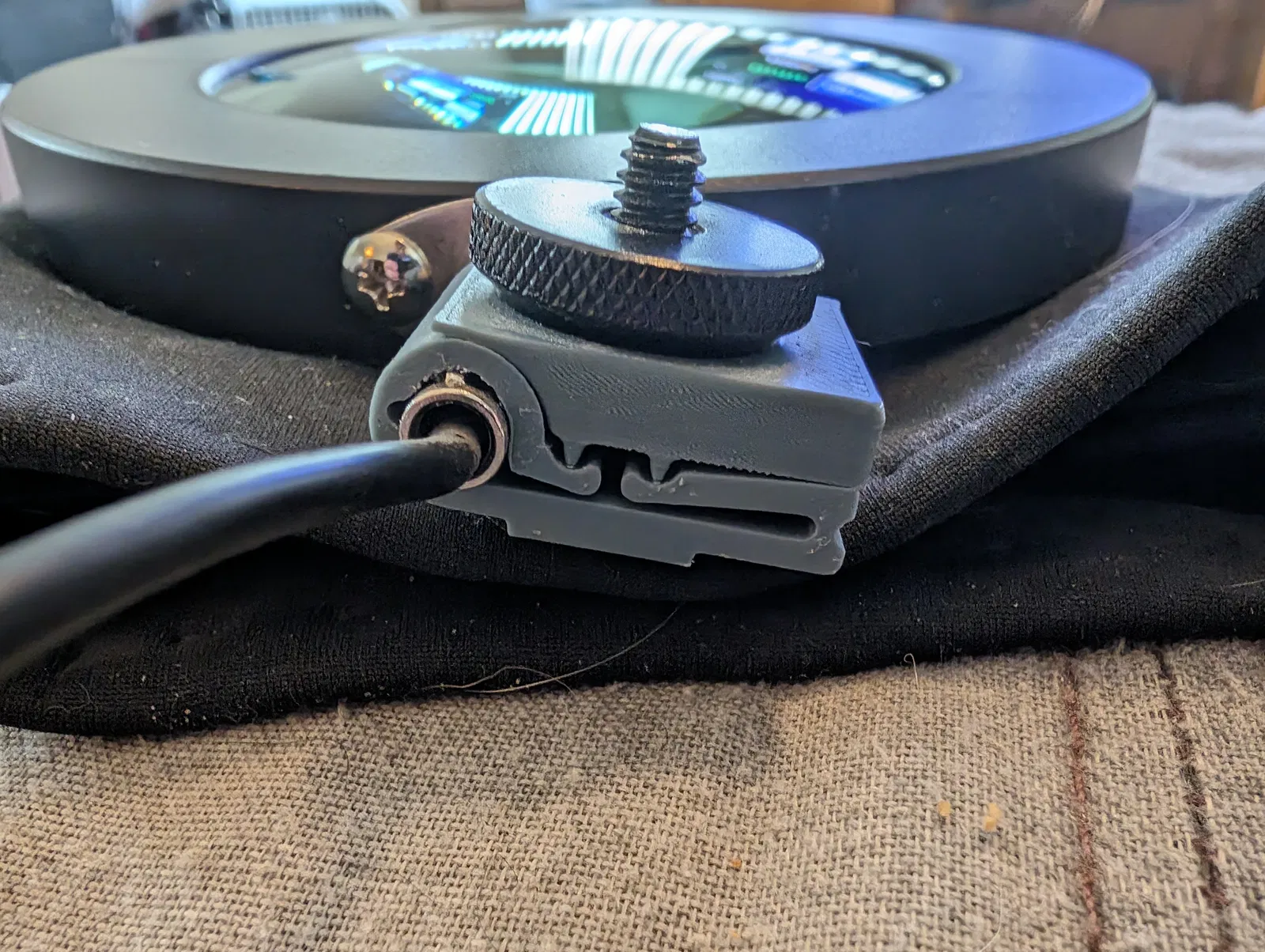

• Đối với các dụng cụ có thân hình tròn (ví dụ: kính lúp + đèn combo), hãy sử dụng kẹp hai mảnh. Kẹp Cold Shoe có ren ¼" đi qua kẹp và núm vặn tạo áp lực làm cho các cánh tay linh hoạt bị uốn cong để vừa vặn bằng ma sát.

  • Xem ảnh để có ý tưởng rõ hơn.
