Khối Đo Lỗ Cắt Gridfinity

Mô Hình

Bao Gồm

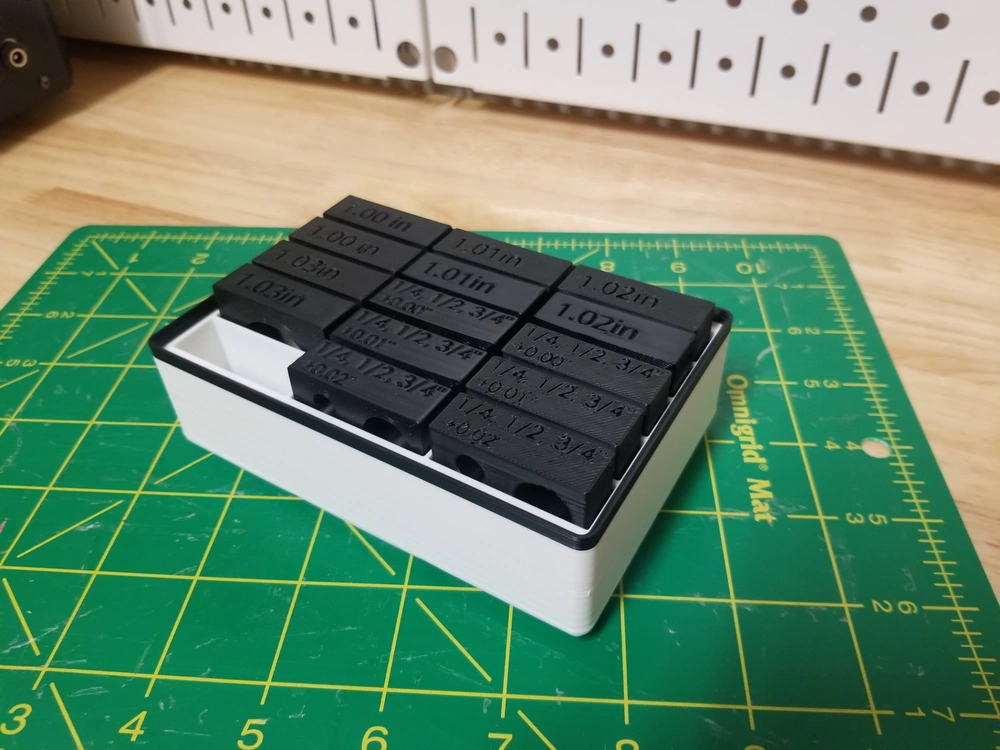

• 1 đế Gridfinity 2x3 cho 15 khối đo kích thước 1.5"x1.5"x0.5".
• 6 khối đo lỗ 1" với dung sai +0.00", +0.01", +0.02" ở cả hai hướng ngang và dọc.
• 6 khối đo lỗ ¾", ½", và ⅓" với dung sai +0.00", +0.01", +0.02" ở cả hai hướng ngang và dọc.

Lý Thuyết

Mô hình này cho phép bạn kiểm tra xem hình học trong CAD của bạn có khớp với các chốt hoặc thanh trụ hay không. Công cụ này sẽ giảm số lượng mẫu thử bạn phải tạo ra trước khi mô hình in 3D của bạn vừa với điều kiện sử dụng.

• Trong in 3D, các lỗ cắt có xu hướng bị phồng lên một chút, dẫn đến lỗ thực tế nhỏ hơn dự định. Điều này có nghĩa là một lỗ 1 inch trong CAD sẽ nhỏ hơn 1 inch trong thế giới thực. Thông thường, độ phồng bằng một nửa chiều rộng của vật liệu được đùn ra. Ví dụ, một bộ phận được tạo trên máy in đầu phun 0.4 mm Bambu Lab của bạn sẽ bị phồng lên khoảng 0.2 mm. Bên dưới là sơ đồ đầu phun của máy in đang đùn sợi nhựa. Do là đường kính đầu phun và De là chiều rộng của vật liệu được đùn ra.

• Độ phồng này cũng có thể thay đổi tùy thuộc vào hướng in. Một lỗ tròn cắt theo chiều ngang cũng có thể bị xệ khi cầu nối ở phía trên, tạo ra một vòng tròn không đều.

Sử Dụng Thực Tế

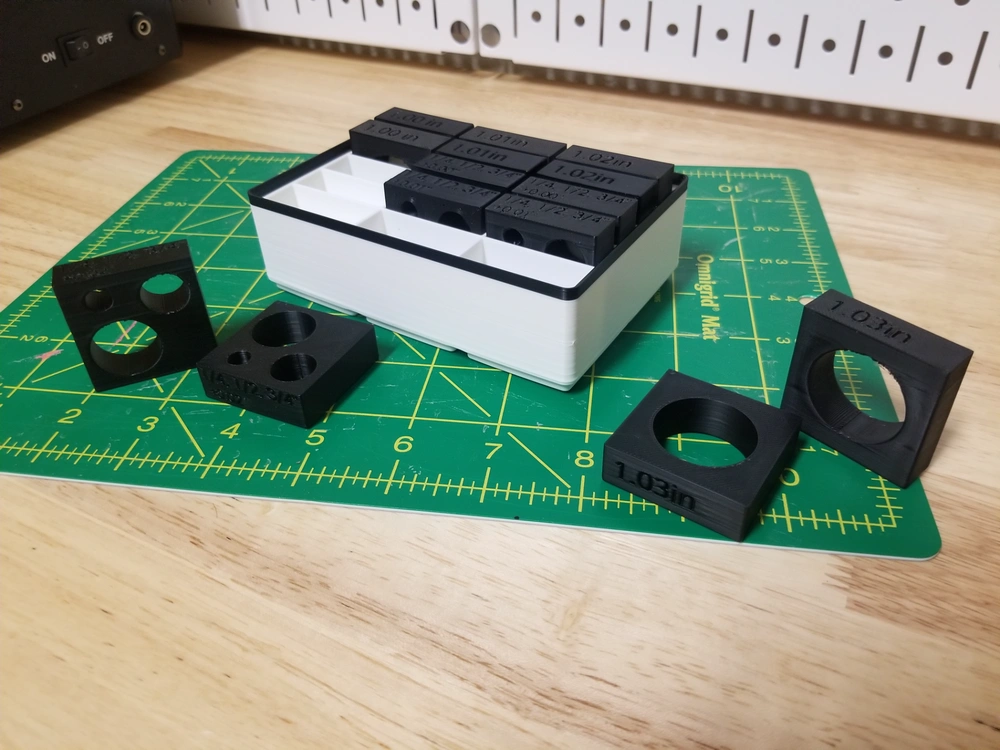

Để sử dụng bộ khối đo này, hãy chọn khối đo 1 inch và thử lắp nó vào vật thể mong muốn như trong hình. Số ở cạnh khối đo đại diện cho kích thước lý tưởng của mô hình trong CAD, không phải là phiên bản trong thế giới thực.

Nếu không vừa, hãy tiếp tục quy trình với khối đo lớn hơn tiếp theo cho đến khi vừa như trong hình dưới đây. Khi bạn tìm thấy một khối đo vừa với vật thể của mình, hãy sử dụng số đo trên cạnh khối đo trong CAD của bạn.

Bộ này bao gồm hai khối đo cho mỗi kích thước. Một cho hướng in ngang và một cho hướng in dọc.

Cài Đặt In

• 25% infill, 6 vòng tường cho khối đo
• 10% infill, 2 vòng tường cho đế Gridfinity
• PLA, PLA+, PETG
• 100% Tốc độ in
• Không Brim
• Hỗ trợ cây tự động cho các góc nhô 25 độ
• Tùy chọn đa vật liệu
• Không có Prime Tower cho đa vật liệu

Cho tôi biết suy nghĩ của bạn, hoặc nếu có điều gì khó hiểu hoặc sai sót trong lời giải thích của tôi. Cảm ơn và chúc bạn in vui vẻ!
