MK4 Hyperpixel 4 - Mount Octoprint/Octodash

Tao muốn xài lại Octoprint/Octodash trên chiếc MK4 mới, mà chưa có bản hyperpixel nào vừa cho MK4 hết. Nên tao mod lại cái bản cũ để nó vừa với MK4, với lại cho xài lại cái màn hình LCD cũ luôn, tại tao thích cái sticker nó dán vô lắm :)

Tao biết là Octoprint chưa hỗ trợ chính thức cho MK4, với lại một số lệnh gcode chưa chạy được, ví dụ như (M601 pause print) nhưng đa số thì vẫn xài ngon lành như đổi filament với mấy cái khác tao thử rồi, nên tao cứ xài như trên MK3 thôi :)

Mod này có thể gắn trực tiếp lên máy in hoặc gắn vô thùng máy (enclosure), tùy mọi người thích sao cũng được.

Với lại cái bản in này xài được cho cả pi3 hoặc pi4, với cả màn hình cũ/mới của MK4 luôn. Nên không cần phải biết in file nào đâu, vì chỉ có 1 bộ file thôi cho nó dễ.

Mấy cái này in ra đều không cần support hết nha :)

Cáp USB để cấp nguồn cho pi, tao xài cáp “UGREEN USB C 90 Degree”, nhưng nghĩ loại cáp 90 độ nào cũng vừa, hoặc cáp thật ngắn thôi, vì không có nhiều chỗ cho dây cáp đâu.

Hí vọng mọi người thích nó và đây là hướng dẫn nhỏ cách lắp ráp nè :)

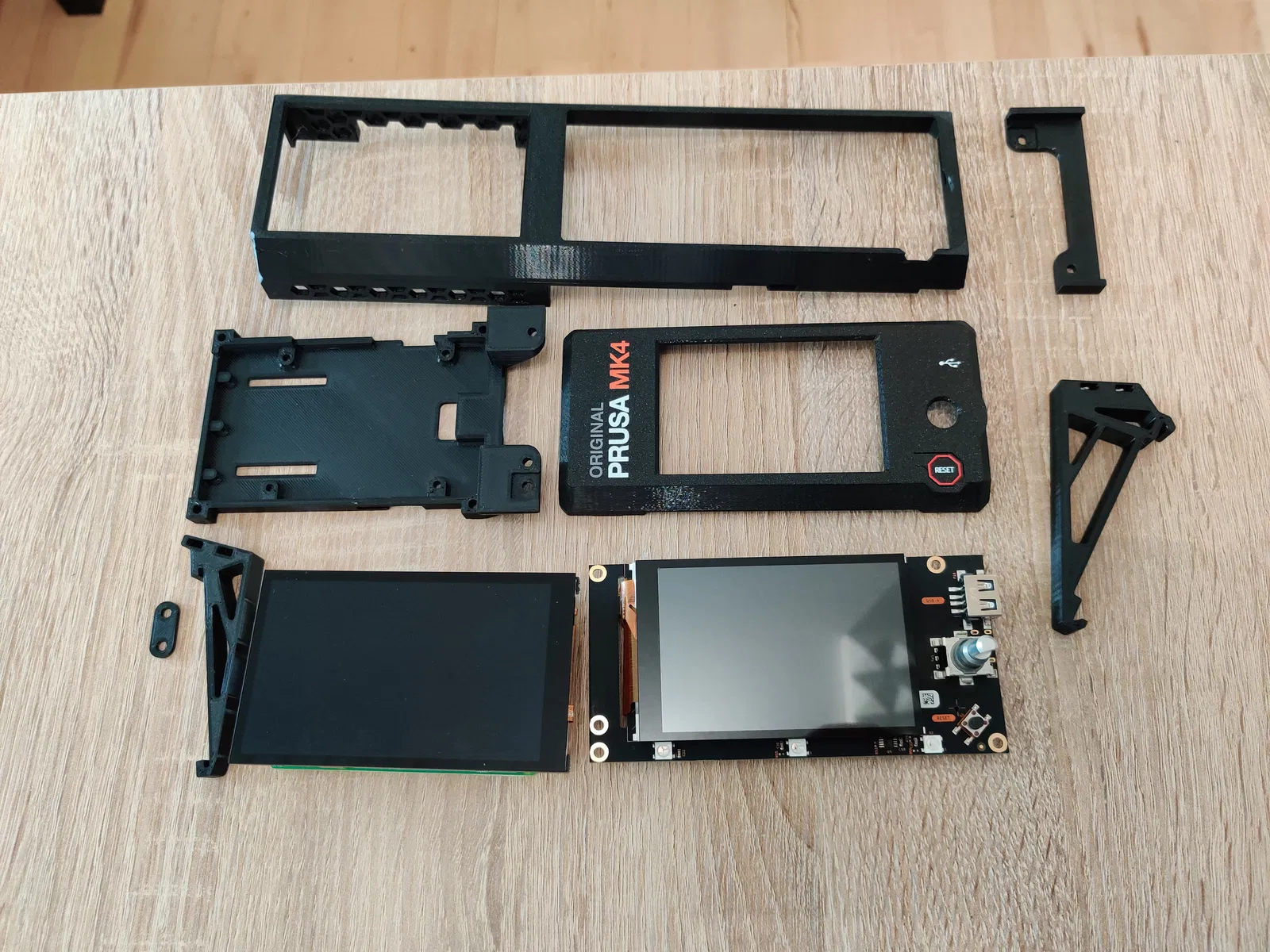

In ra bộ tùy chọn bạn muốn. Ở đây tao chỉ cho mọi người xem bản gắn trực tiếp lên máy in Prusa nha. Đầu tiên tháo cái màn hình LCD ra khỏi máy in, để có các bộ phận rời.

Bước 1: Gắn phần in của màn hình vô cái “MK4 HyperPixel Front” rồi gắn màn hình vô.

Bước 2: Bây giờ trượt cái “LCD Back Plate” vào vị trí, đảm bảo nó đã khớp ở cả hai bên.

Bước 3: Nhớ gắn cái PE Faston trước khi vặn cái ốp lưng lại nha. Nếu xài màn hình cũ thì gắn cái PE Faston sau.

Bước 4: Lắp ráp bộ Hyperpixel 4.0 và Pi của bạn. Nhớ gắn dây pi-cam bây giờ luôn, nếu sau này bạn muốn xài pi-cam. Tao cũng gắn thêm cái tản nhiệt đồng này cho pi nè: https://www.aliexpress.com/item/1005001691525070.html Với cái quạt nhỏ này nữa: https://www.amazon.de/-/en/WINSINN-3007-Hydraulic-Bearing-Turbine/dp/B08MKRL4GS

Bước 5: Trượt bộ Hyperpixel 4.0 đã lắp vào cái mặt trước. Rồi vặn nó vô mặt trước. Nếu xài màn hình cũ, bây giờ bạn gắn cái PE Faston vô luôn nha.

Bước 6: Bây giờ gắn cái cánh tay phải và trái cho máy in hoặc thùng máy.

Bước 7: Bây giờ gắn dây cáp LCD và dây cáp PE vô.

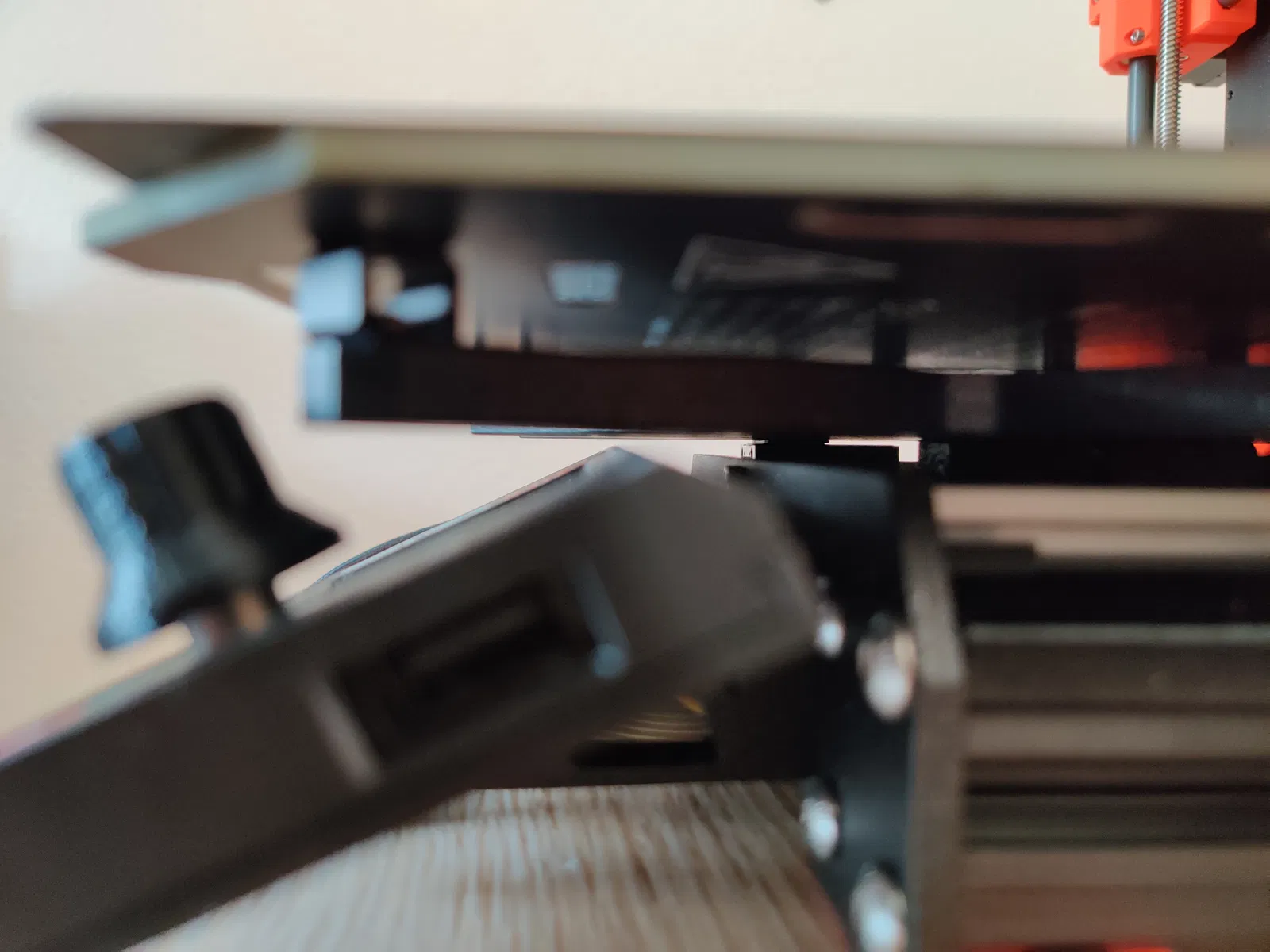

Bước 8: Giờ vặn nó vô máy in. Nhớ gắn cái miếng đệm ở bên trái nha.

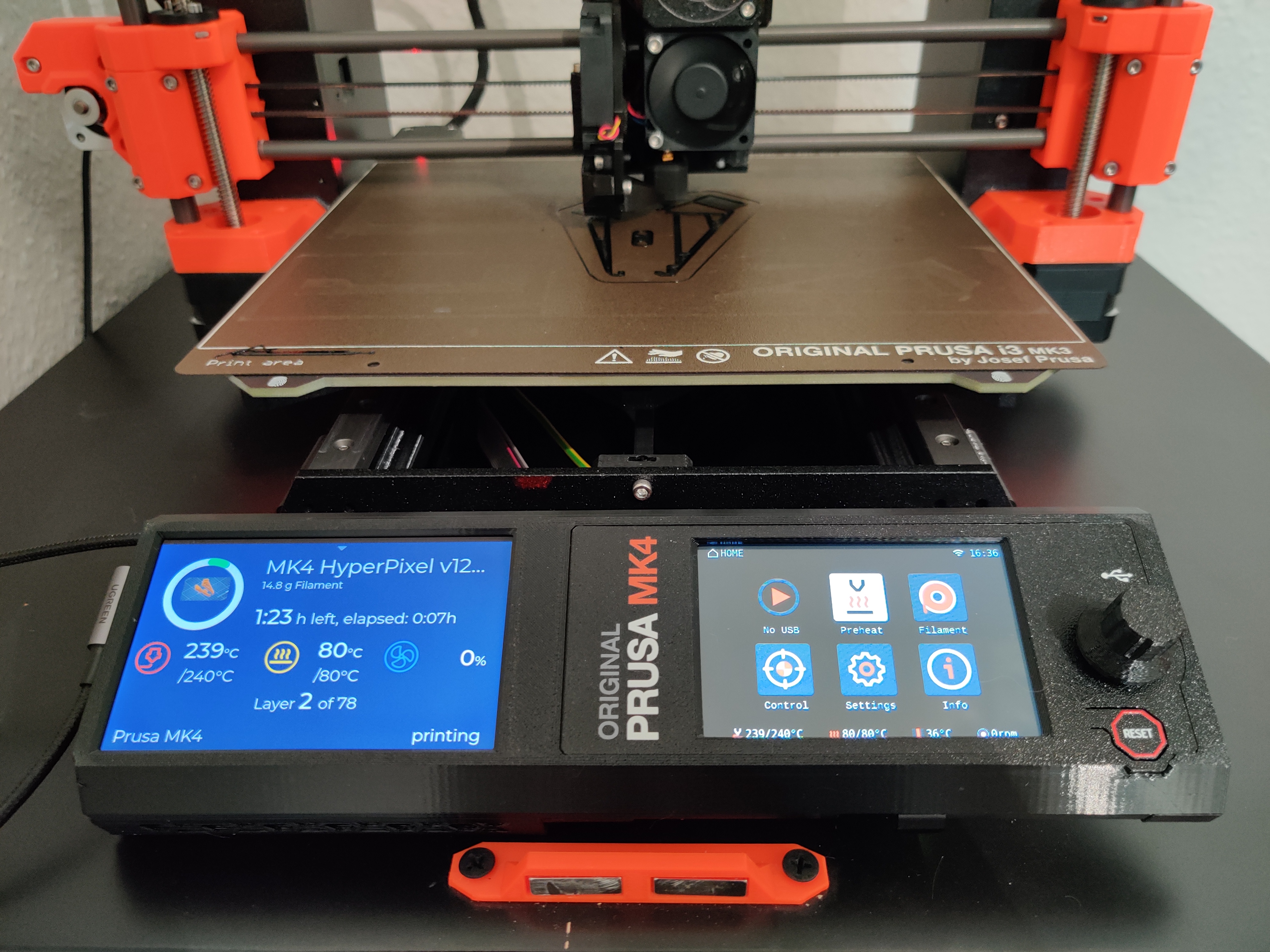

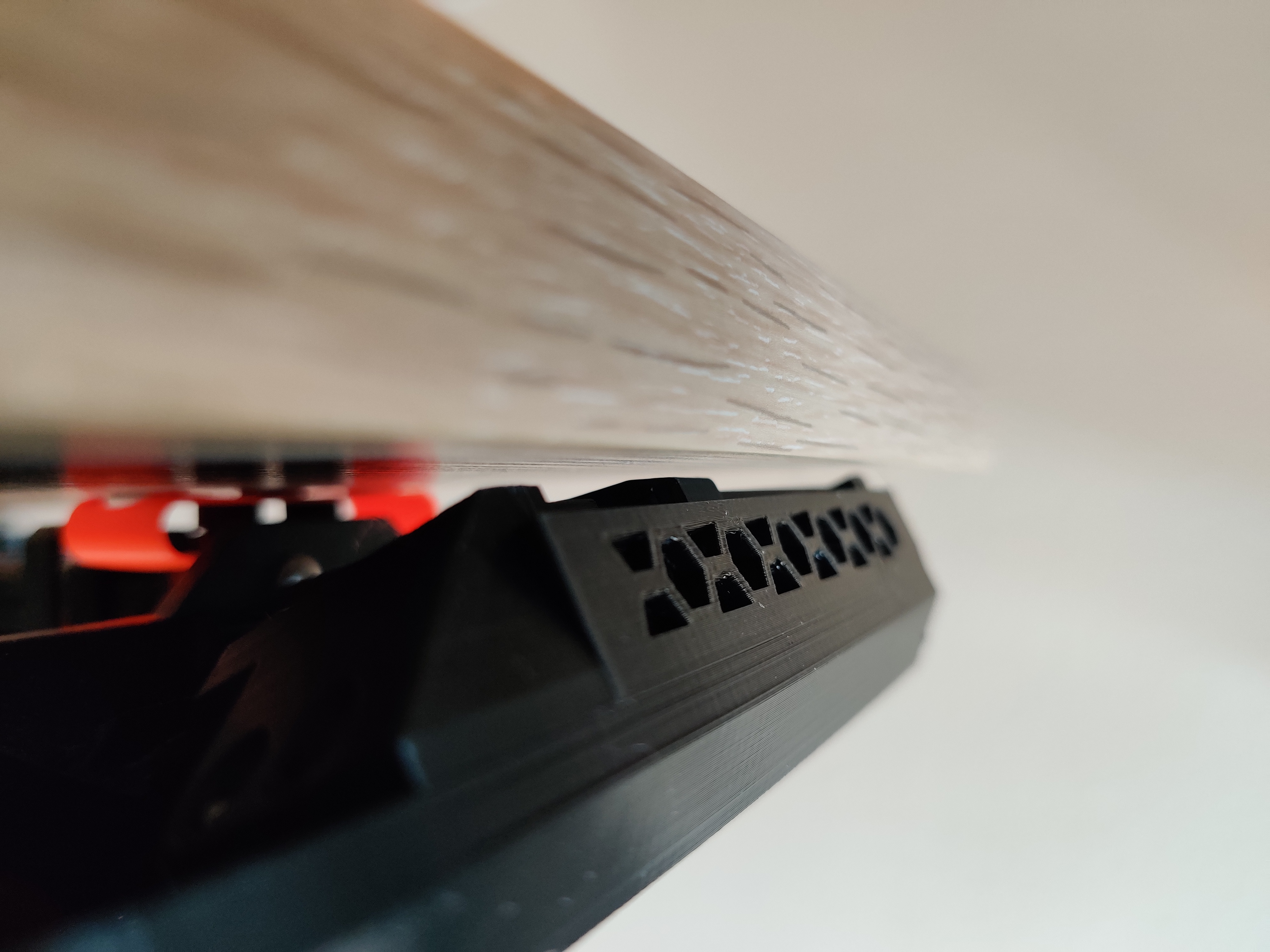

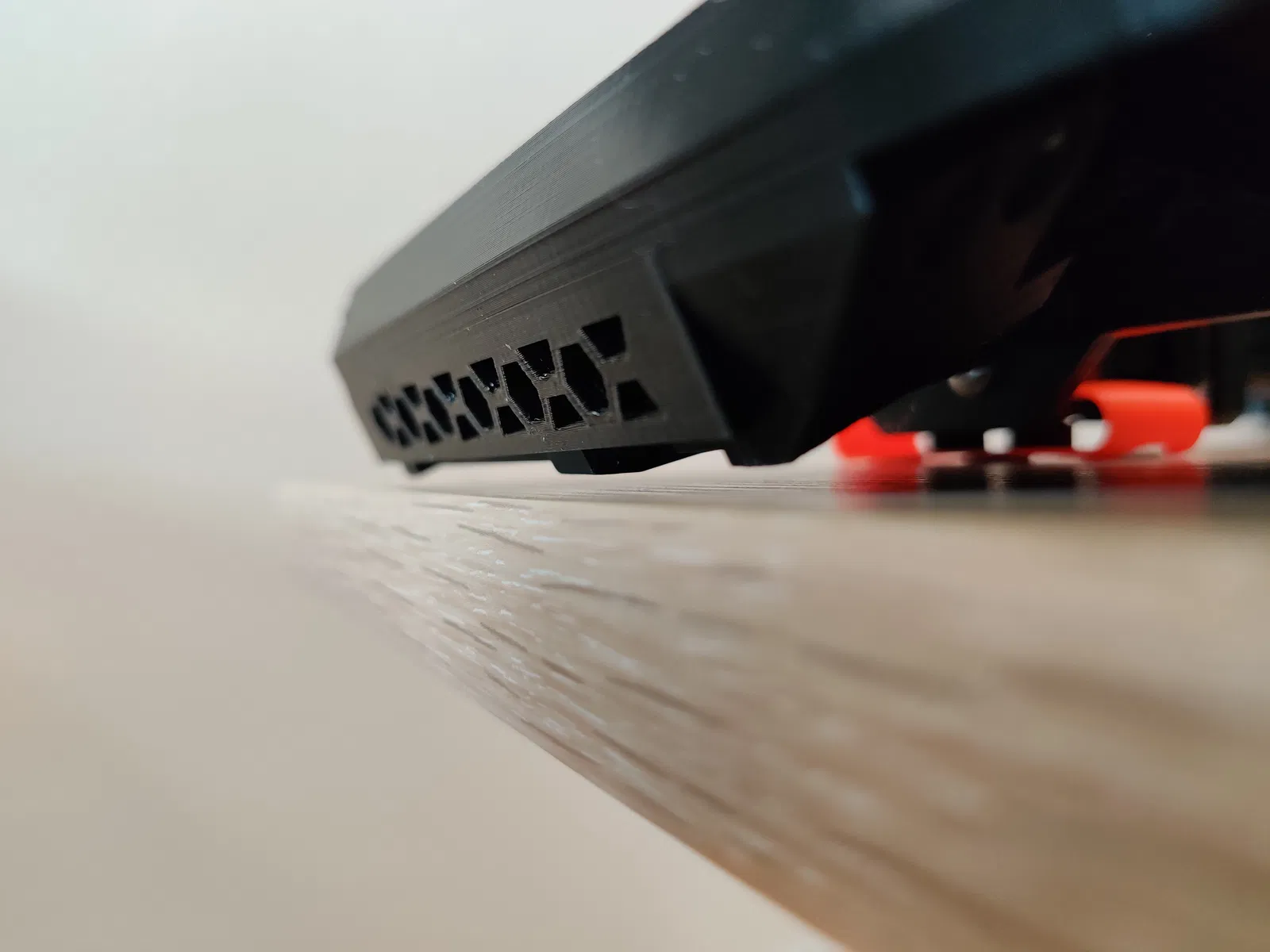

Bước 9: Vậy là bạn đã gắn xong cái Hyperpixel 4.0 vô máy in rồi :D Nó sẽ nằm ngay dưới bàn in và phía trên mặt bàn nha :) Chúc mọi người in vui vẻ :D

Thêm: Tất cả các bản mẫu thử tao đã làm trước khi hoàn thành bản in cuối cùng nè :)
