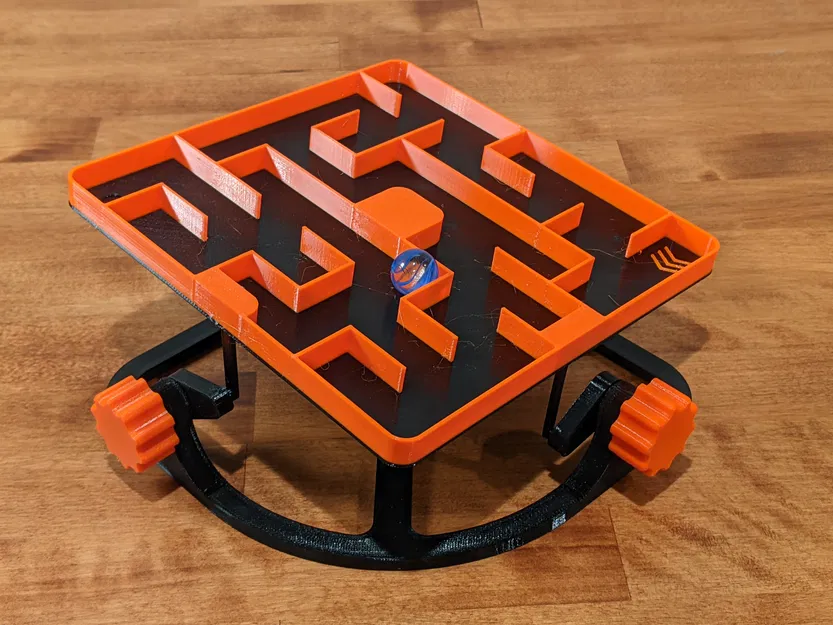

Mê Cung Bi Ve Lắp Ghép

Một mê cung bi ve nho vui nhộn. Không cần hỗ trợ, và việc lắp ráp hoàn toàn là kiểu "snap-together" sử dụng khớp bi và ổ cắm. Không cần phần cứng hay keo.

Cần một viên bi (không đi kèm).

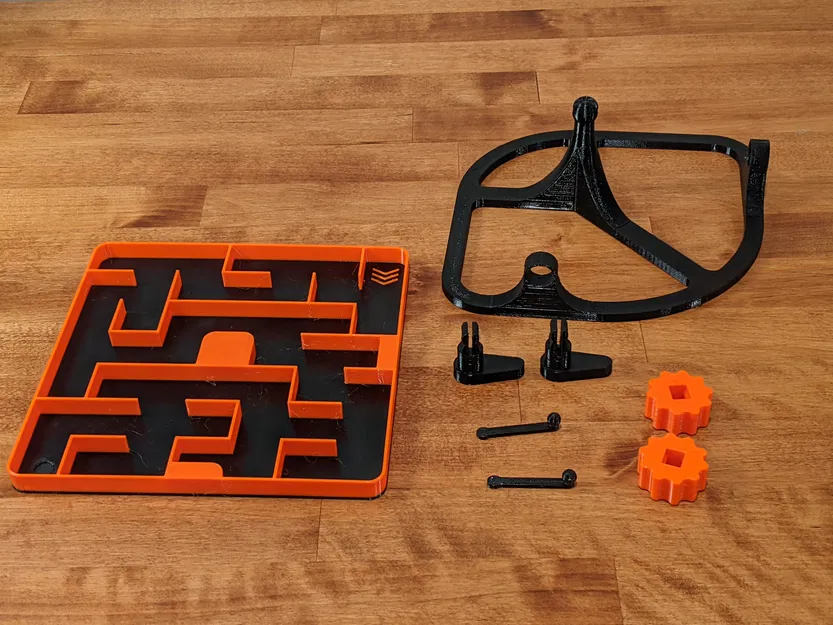

Bộ phận

• base.stl - 1
• maze.stl - 1
• axle-cam.stl - 2
• linkage.stl - 2
• knob.stl - 2

Các tệp small-parts.3mf và small-parts.gcode đã chứa tất cả các bộ phận nhỏ hơn bạn cần.

Cài đặt In

Độ cao lớp: 0.2 mm

Đầu phun: 0.4 mm

Vật liệu: PETG, mặc dù PLA cũng có thể hoạt động tốt. Để in các bức tường của mê cung và các hình mũi tên chỉ báo bắt đầu bằng một màu khác, như trong hình, hãy thêm thay đổi màu ở mức 1.60 mm.

Supports: Không. Tất cả các bộ phận có thể được in như định hướng trong các tệp STL. Bạn có thể lật knob.stl úp xuống nếu muốn.

Infill:

• linkage.stl: 100%
• axle-cam.stl: 15% dưới 11mm, 100% từ 11mm trở lên
• tất cả các bộ phận khác: 15%

Lắp ráp

1. Gắn viên bi của bộ phận linkage vào ổ cắm ở đáy của axle-cam. Nên căn chỉnh hai bộ phận theo chiều dọc, giữ chúng giữa các ngón tay, và dùng kìm để gắn viên bi vào vị trí.
2. Lắp các bộ phận axle-cams qua các lỗ trên đế (xem hình để biết vị trí chính xác).
3. Gắn các núm xoay (knobs) vào trục (axles). Nên đặt các núm xoay úp xuống trên bàn, và ấn trục axle-cam xuống để gắn nó vào núm xoay.
4. Tìm ba lỗ ở đáy của mê cung. Gắn lỗ lớn nhất vào chốt trung tâm của đế, đảm bảo rằng chốt được căn chỉnh và hai lỗ còn lại được định vị phía trên các núm xoay.
5. Gắn các bộ phận linkage vào các lỗ ở đáy mê cung. Nên dùng kìm ở đây, giữ bộ phận linkage gần đầu lắp vào, để tránh làm cong bộ phận linkage hẹp.
6. Đặt một viên bi lên hình mũi tên bắt đầu và chúc bạn may mắn.

Nếu các khớp bi và ổ cắm nhỏ bị lỏng, như nhiều người dùng đã báo cáo, hãy thử in linkage.stl ở kích thước khoảng 102% để có độ khít hơn. May mắn thay, đây là bộ phận nhỏ nhất và in lại nhanh chóng nếu bạn cần.

Bản phối lại...

...được khuyến khích! Tôi hy vọng một số bạn sẽ tạo ra các bố cục mê cung khác bao gồm các cạm bẫy và các yếu tố khác. Chỉ cần giữ các ổ cắm ở những vị trí tương tự và bạn có thể tháo mê cung ra để thay thế bằng một mê cung khác cho một thử thách mới.
