Primus V1.1 - Súng Nerf Bắn Một Viên Tự Chế

Primus V1.1

cập nhật 04.02.2024: V1.1 (chưa thử nghiệm)

• Thanh nạp và đầu piston giờ đây in với ren M12 được thiết kế sẵn, bớt đi một bước
• Thanh nạp cũng mỏng hơn, giảm trọng lượng
• Đã giảm nhẹ đường kính rãnh O-ring của đầu piston vì nó hơi bị chặt
• Đã sửa đổi bộ phận khóa để phù hợp với thanh nạp mới
• Casing_grey không còn cần ống nhôm khó kiếm, hình dạng cũng được điều chỉnh để lắp thanh nạp mới, các điều chỉnh nhỏ cho bộ ngắm sau.
• Điều chỉnh nhẹ kích thước cò súng để giảm độ rơ, bo tròn vùng tiếp xúc ngón tay cho thoải mái, (tương thích ngược, thay thế tệp cũ)
• Đã thêm phiên bản nòng súng và mõm súng có nòng 15mm và không có kim loại (tương thích ngược, thêm biến thể)
• Ghi chú cá nhân: Tôi sẽ không cập nhật thêm mô hình này nữa vì tôi đang làm một phiên bản cải tiến, kể từ khi phát hành ban đầu, tôi đã nâng cao kỹ năng thiết kế của mình và tôi muốn làm cho toàn bộ mọi thứ trở nên thanh lịch hơn trong quá trình lắp ráp.

thông tin chung

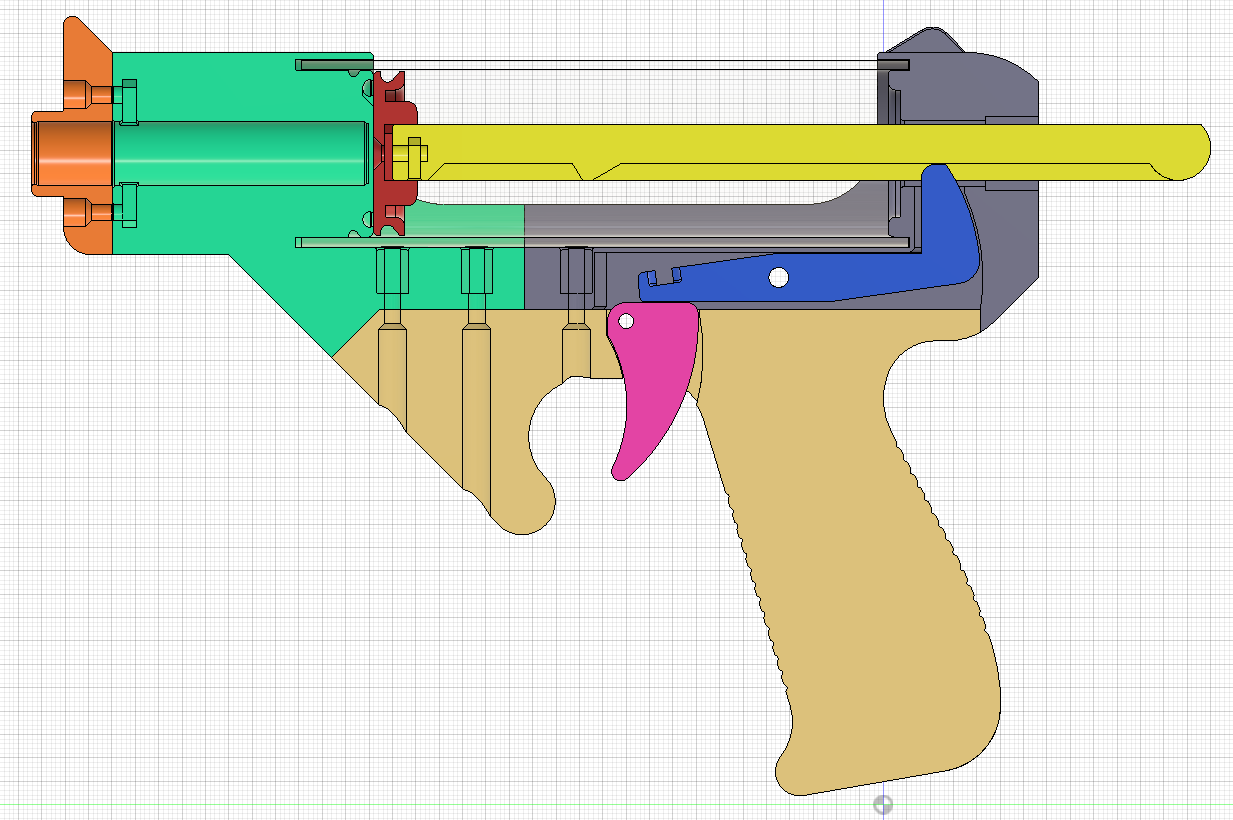

Để dễ nhận biết, mọi bộ phận có thể in được đều được gán một màu riêng biệt trong hướng dẫn lắp ráp và tên tệp, ví dụ: pistonrod_yellow.

Tôi đã bao gồm tệp step và f3d để việc phối lại và chỉnh sửa dễ dàng hơn.

đề xuất cài đặt máy in

• Độ đặc 20%, trừ bộ phận khóa và thanh piston
• Bộ phận khóa và thanh piston 50%+ độ đặc, và/hoặc 5+ lớp vỏ
• Tất cả các bộ phận có thể in mà không cần hỗ trợ

lắp ráp

xem primus_assembly.pdf

phần cứng

6x

Ốc vít đầu phẳng chìm M3x10 đầu Phillips (từ V1.1, 5x)

2x

Ốc vít đầu phẳng chìm M3x12 đầu Phillips

8x

Đai ốc M3 (từ V1.1, 7x)

1x

O-ring 22x2.5 (22 là đường kính trong)

2x

O-ring 22x3.5 (22 là đường kính trong)

1x

Ống 70mm x 17/32" hoặc 70mm x 15mm OD (Đồng thau/Nhôm) hoặc không có (xem các biến thể tệp barrelshroud) cho loại 15mm, vát cạnh ngoài

1x

Thanh nhôm vuông 10mm dài 15.5x1.5 (từ V1.1 không còn cần thiết)

1x

Lò xo dài 10mm, OD 6.5mm

1x

Lò xo longshot (lò xo sử dụng: lò xo tăng áp blasterparts 9kg longshot, 130x26.8x2)

1x

Ống acrylic 40x130x2 (một cạnh trong được vát 1-1.5mm)

1x

Chốt kim loại 3x26 (hoặc thanh kim loại cắt theo chiều dài)

1x

Chốt kim loại 4x26 (hoặc thanh kim loại cắt theo chiều dài)

bôi trơn

công cụ

• Mũi khoan 3mm và 4mm
• Dao rọc giấy/dao mổ
• Búa (có thể dùng cho nòng đồng và thanh nhôm)
• Tua vít Phillips PH1

dữ liệu kỹ thuật

loại súng phóng

súng nạp đạn từ phía trước, bắn một viên

chiều dài kéo

81.5mm

chiều dài nòng

70mm

thể tích piston

81.43cm^3

độ nén lò xo ban đầu

20mm

loại bộ phận khóa

bộ phận khóa caliburn

cỡ nòng

12.7mm (.50")
