Khung ảnh Lithophane 15cm x 10cm (Nguồn USB)

Đặc điểm

• Một khung ảnh được thiết kế cho tấm ảnh lithophane dày 2.5 - 3.0mm (mặc định Cura), với khung rỗng và các lỗ cho 8 đèn LED chiếu sáng phía sau.

• Kích thước phù hợp:

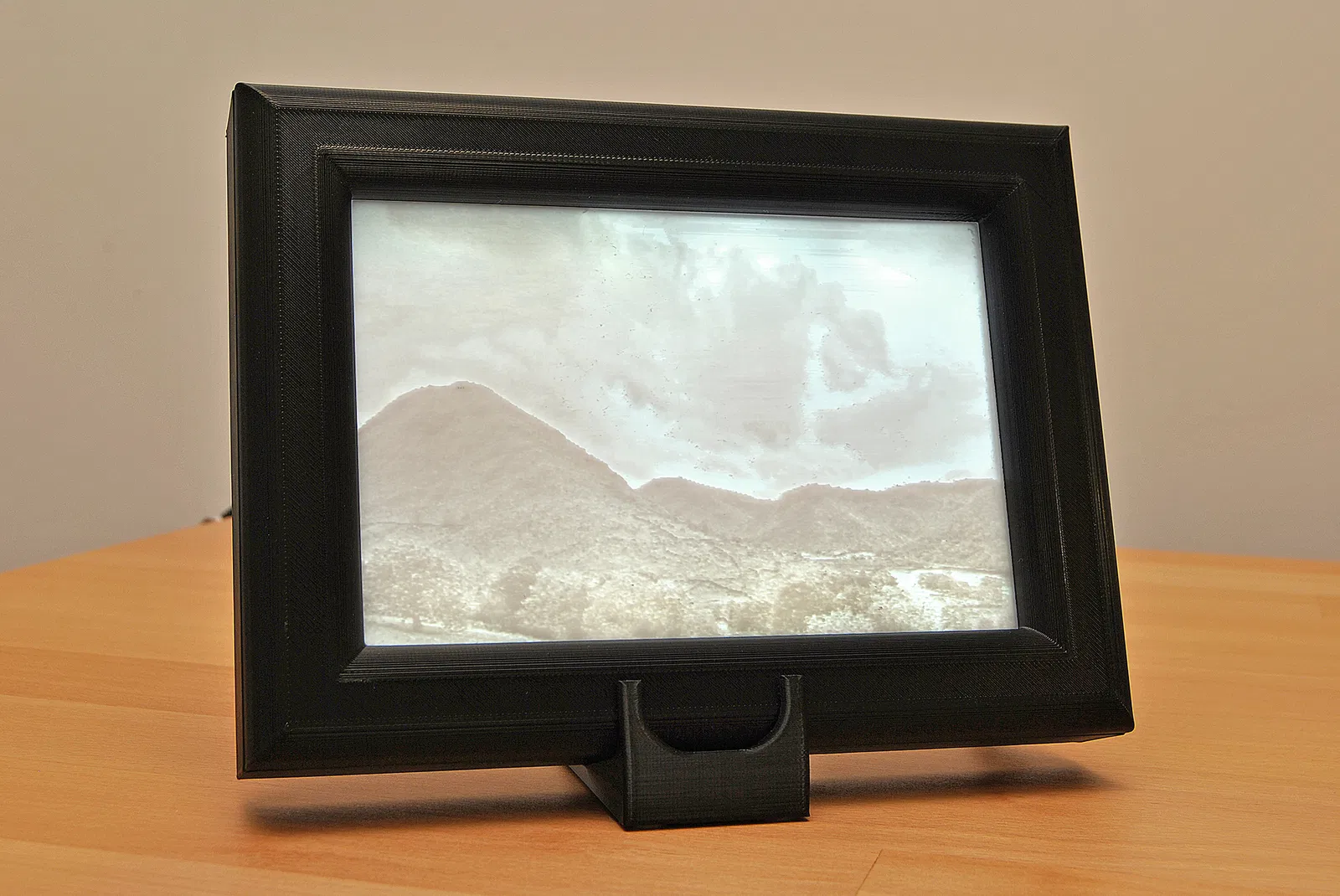

  • Một ảnh 15cm x 10cm (6" x 4")

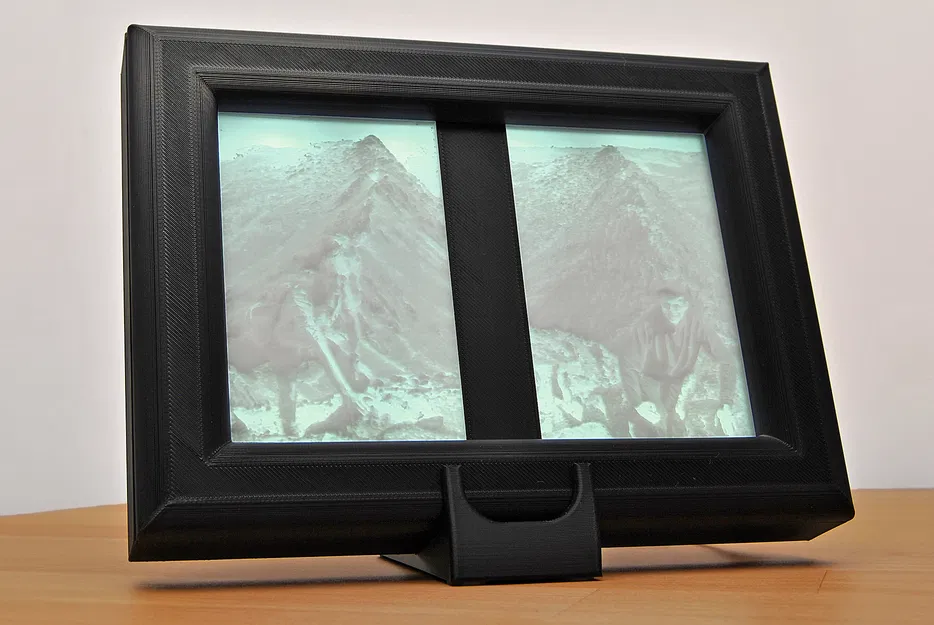

  • Hai ảnh 10cm x 7.5cm (4" x 3")
  • Hai ảnh 10cm x 6.67cm (4" x 2.67") (với bộ phận "Lithophane Centre Separator")

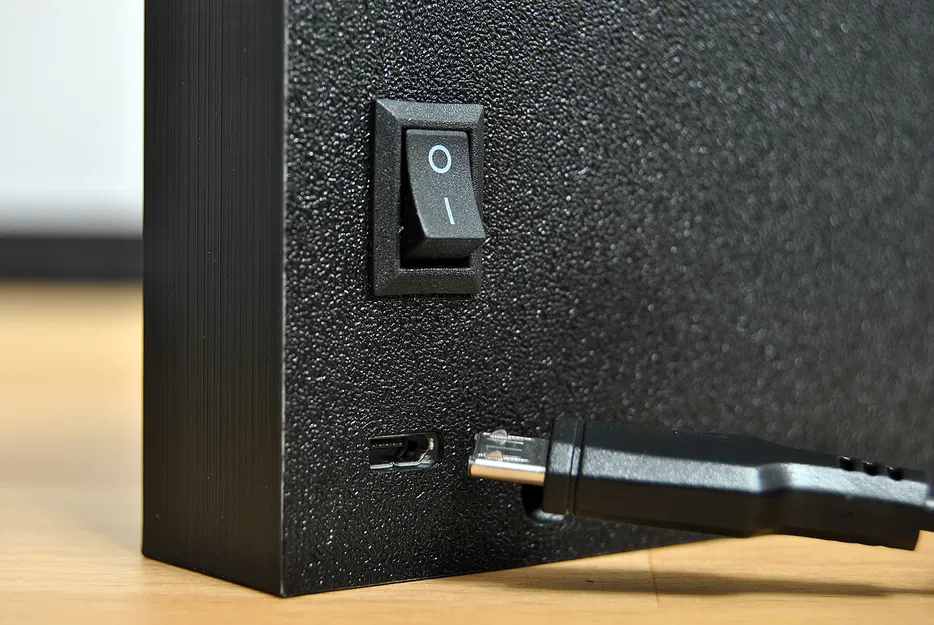

• Lỗ cấp nguồn Micro-USB ở phía sau và một công tắc gạt nhỏ bật/tắt đơn giản.

• Phù hợp với Chân đế khung ảnh tham số.

Linh kiện cần thiết

• 4 bu lông đầu trụ M3x16 (hoặc M3x18)
• 2 bu lông đầu trụ M3x5
• 8 đèn LED hình chữ nhật 2x5mm
• 8 Điện trở xuyên lỗ (100-200 Ohm cho đèn LED trắng tùy theo độ sáng mong muốn)
• 1 Công tắc gạt hình chữ nhật thu nhỏ (kích thước cắt lỗ 13mm x 9mm)
• 1 Bo mạch chuyển đổi Micro-USB
• Dây điện, mỏ hàn, thiếc hàn

Hướng dẫn in

• Chiều cao lớp: 0.2mm Hỗ trợ: Có (chỉ cho "Lithophane Frame Top") Brim: Khuyên dùng (chỉ cho "Lithophane Frame Bottom") Tường: 3 Infill: 10-20%

• Tôi khuyên bạn nên in mặt trên và mặt dưới theo hướng đã cho để đảm bảo khung ảnh đẹp và gọn gàng. Điều này có nghĩa là mặt trên sẽ cần hỗ trợ kiểu cây. Bạn cũng có thể cần brim cho mặt dưới tùy thuộc vào độ bám dính của bàn in.

Lắp ráp

1. Lấy 8 đèn LED, cắt ngắn một chân của mỗi đèn (để lại một chân dài), và hàn 1 điện trở vào chân ngắn của mỗi đèn LED. Hãy chắc chắn kiểm tra cực tính trước khi thực hiện!

2. Lấy 4 đèn LED-điện trở và đặt cách nhau 36.5mm. Uốn cong các chân, thêm dây nếu cần, và hàn chúng lại với nhau song song.

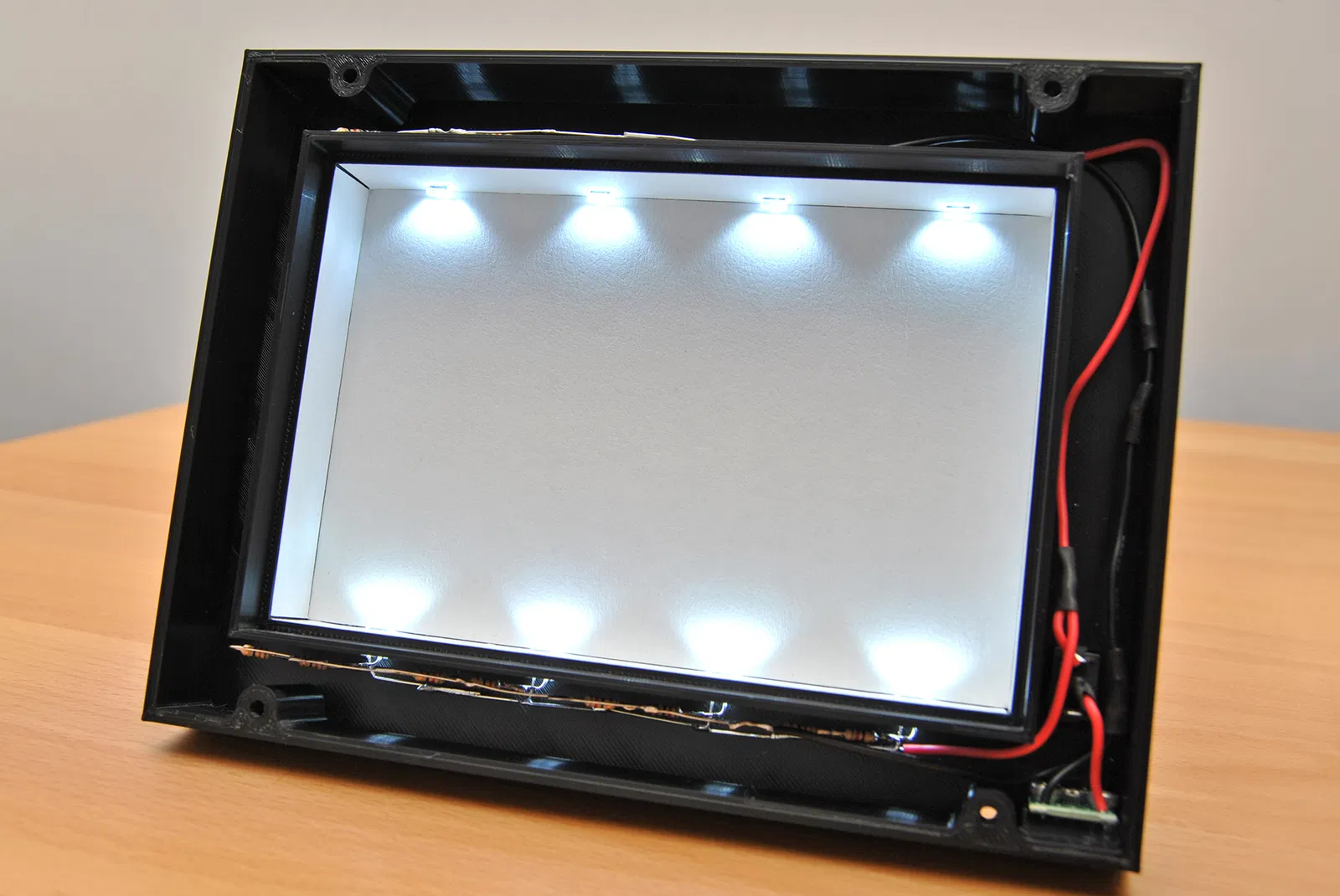

3. Lặp lại Bước 2 với lô 4 đèn LED-điện trở còn lại để có hai lô. Ép chặt chúng vào các lỗ hình chữ nhật ở hai bên trên và dưới của "Lithophane Frame Bottom" - bạn có thể cần nhíp để hỗ trợ.

4. Kết nối hai lô với nhau song song (đầu dương của lô này với đầu dương của lô kia, và tương tự với cực âm), sau đó nối cực âm vào lỗ GND (ground) trên bo mạch chuyển đổi Micro-USB.

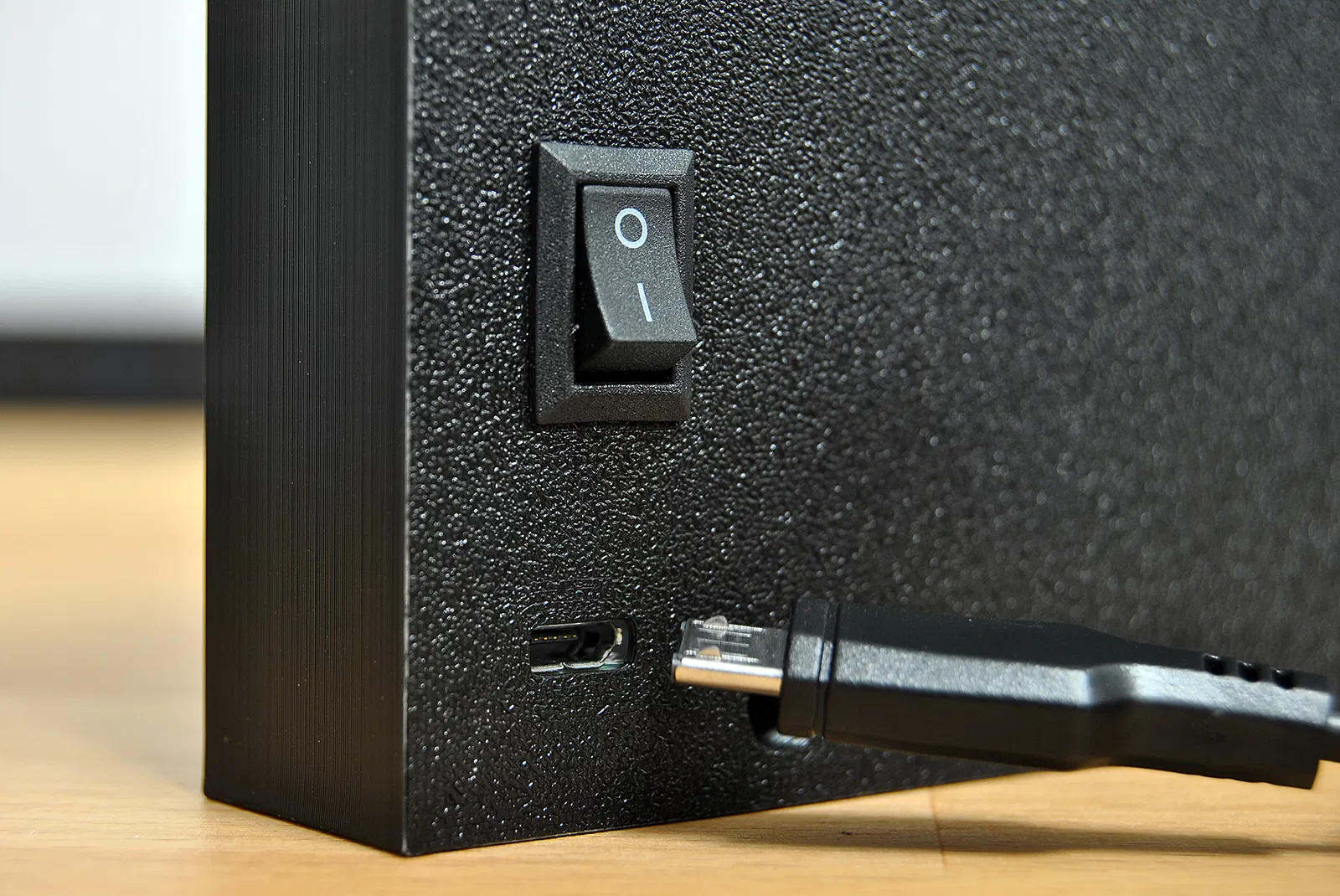

5. Luồn công tắc gạt qua lỗ, và nối cực dương của đèn LED với công tắc. Hàn một dây khác vào cực chung (thường là ở giữa) của công tắc, sau đó nối dây này với lỗ VBUS (dương) trên bo mạch chuyển đổi Micro-USB.

6. Lấy các bu lông M3x5 và luồn chúng qua bo mạch chuyển đổi, sau đó vặn toàn bộ vào phần nhô lên của bản in, gần vị trí cắt lỗ công tắc. Việc này có thể hơi khó khăn, nhưng có thể thực hiện được với lục giác thông thường. Cổng micro-USB sẽ thò ra ở phía sau khung.

7. (Tùy chọn) Nếu bạn in khung với màu tối như trong ảnh, tôi khuyên bạn nên dán thêm một lớp giấy dày màu trắng/bìa mỏng màu trắng để giúp phản xạ ánh sáng.

8. Kiểm tra dây dẫn và đảm bảo không có chập.

9. Thêm ảnh lithophane của bạn, với các cài đặt gợi ý sau:

   1. Chiều cao: 2.5mm Đế: 0.4mm Chiều rộng/Sâu: Thay đổi (tùy thuộc vào kích thước ảnh bạn muốn, xem "Đặc điểm") Làm mịn: 0-1

   Tôi đề nghị thêm một viền đen rộng 2mm trong Photoshop để đảm bảo ảnh vừa vặn với khung.

10. Lắp mặt trước của khung. Vặn chặt bằng các bu lông M3x16 - chúng sẽ ăn vào nhựa lần đầu nên có thể cần một chút lực.

11. Cắm cáp Micro-USB và bật công tắc! Khung sẽ tự đứng được, nhưng đừng ngần ngại thêm bất kỳ chân đế nào khác (như Chân đế khung ảnh tham số của tôi, được thiết kế đặc biệt cho cái này).
