Hơn 23 bộ phận tùy chỉnh cho máy CNC 3018

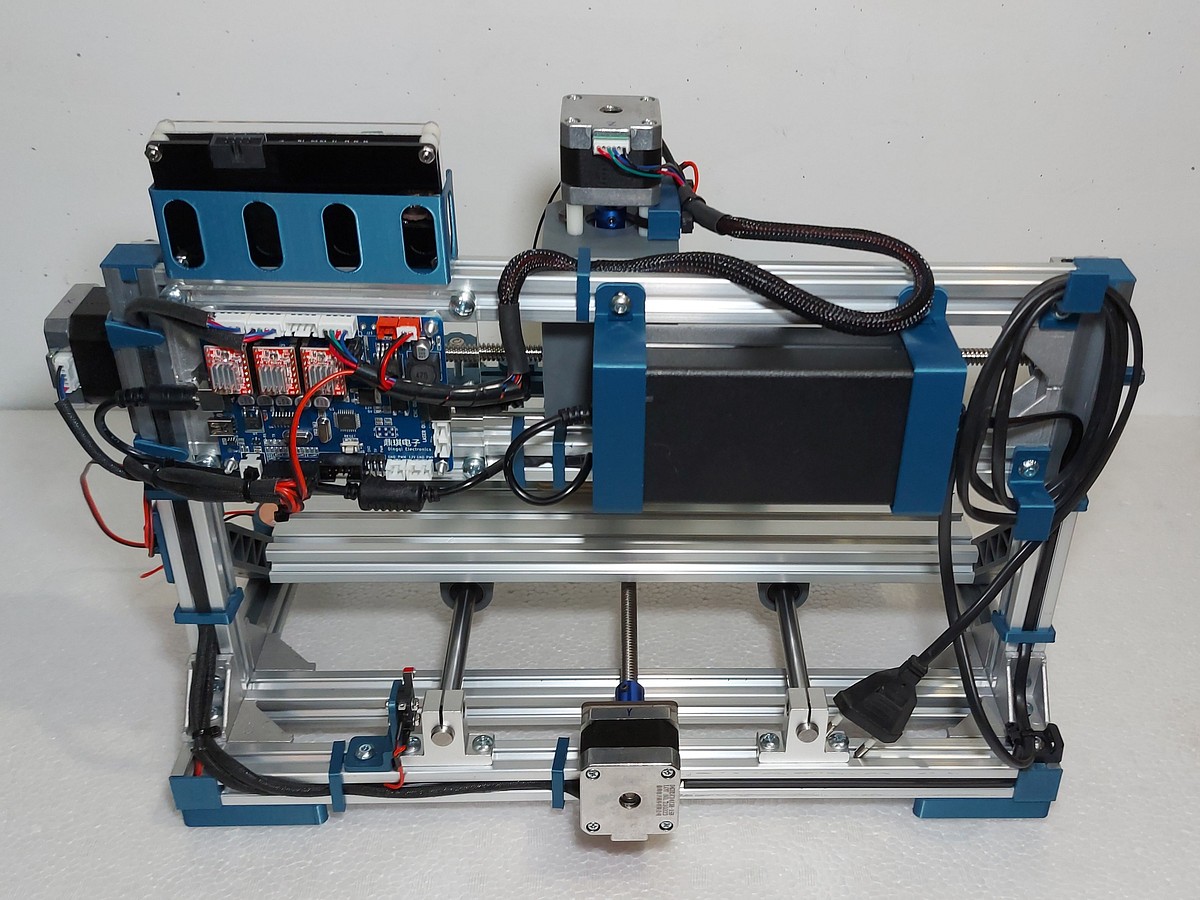

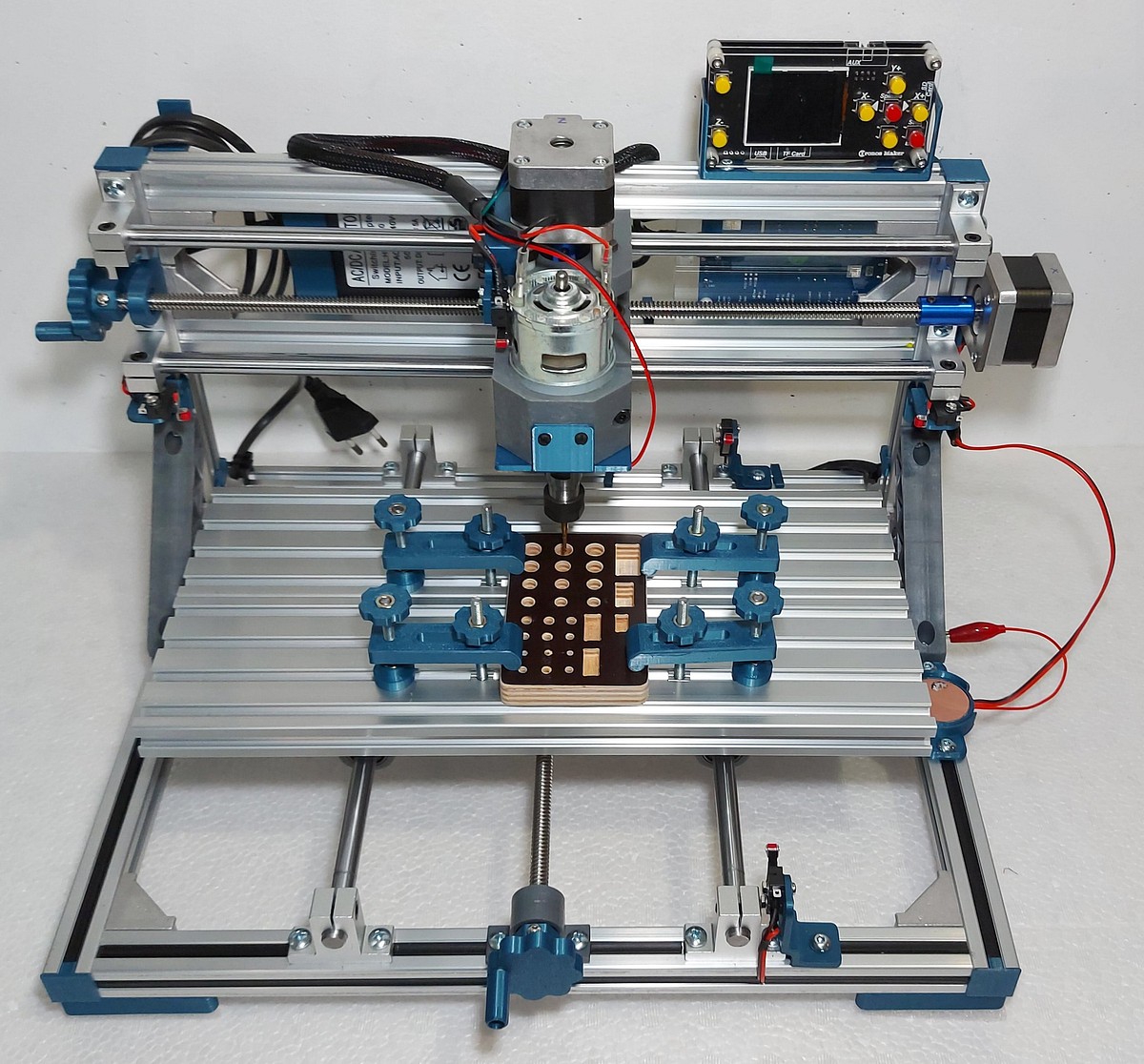

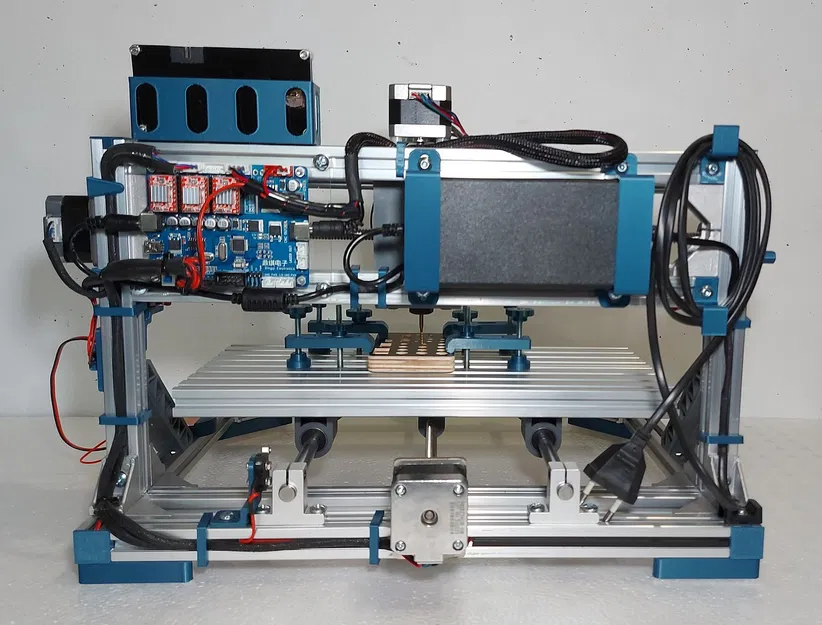

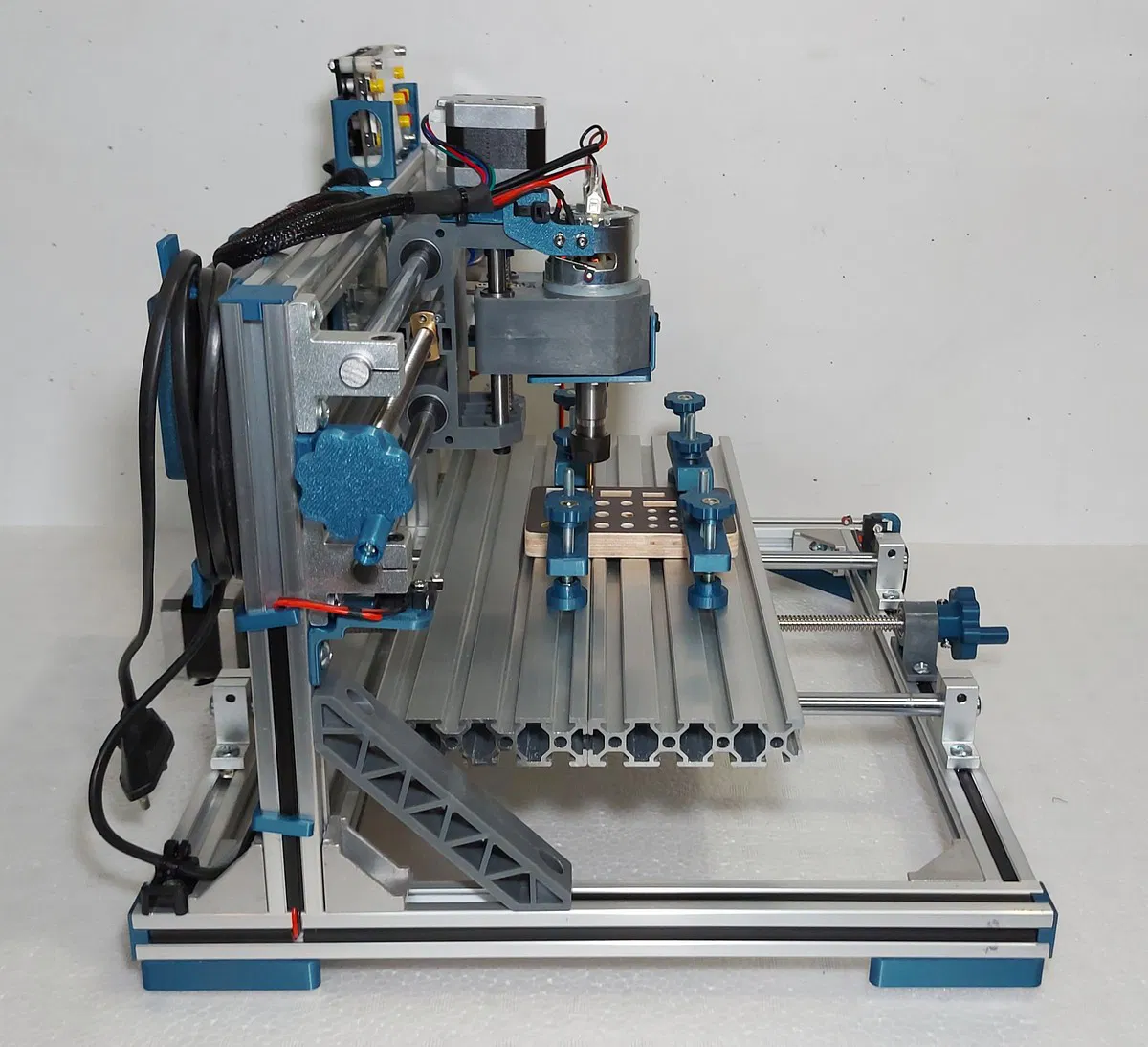

Hơn 23 bộ phận tùy chỉnh khác nhau cho máy CNC 3018 của bạn Xem ảnh để biết chức năng In bằng PLA hoặc PETG

Chúc vui

Tôi đã in:

Các bộ phận in 3D

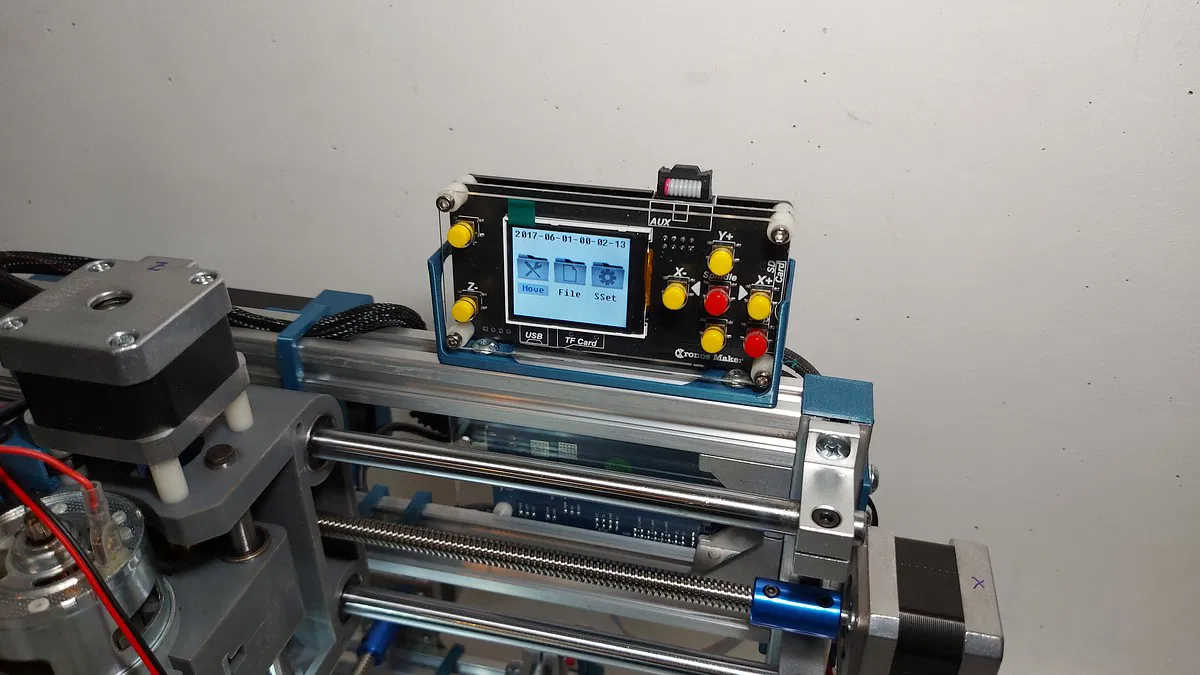

2x giá đỡ công tắc hành trình trục X 2x giá đỡ công tắc hành trình trục Y 1x giá đỡ công tắc hành trình trục Z 4x kẹp vật liệu 2x tấm phân tán tải cho kẹp vật liệu 6x nắp cuối cho các thanh profile 4x chân có mút xốp để giảm rung 2x bánh xe điều chỉnh cho trục X và Y 1x giá đỡ đèn LED 8x kẹp dây cáp 1x tấm cảm biến 1x giá đỡ tấm cảm biến 2x giá đỡ bộ nguồn 1x giá đỡ đầu nối XT30 1x giá đỡ bộ điều khiển 2x giá đỡ dây điện nguồn

Mô tả một số bộ phận

Giảm rung cho máy phay / khắc CNC 3018 Lấy miếng mút dày 20mm từ bao bì và cắt cho vừa. Cái này hoạt động rất tốt. Bạn cũng có thể thử nghiệm với các loại cao su mút khác nhau để có độ giảm chấn tối ưu. Cắt mút hơi lớn một chút để nó vừa vào giá đỡ mà không cần keo.

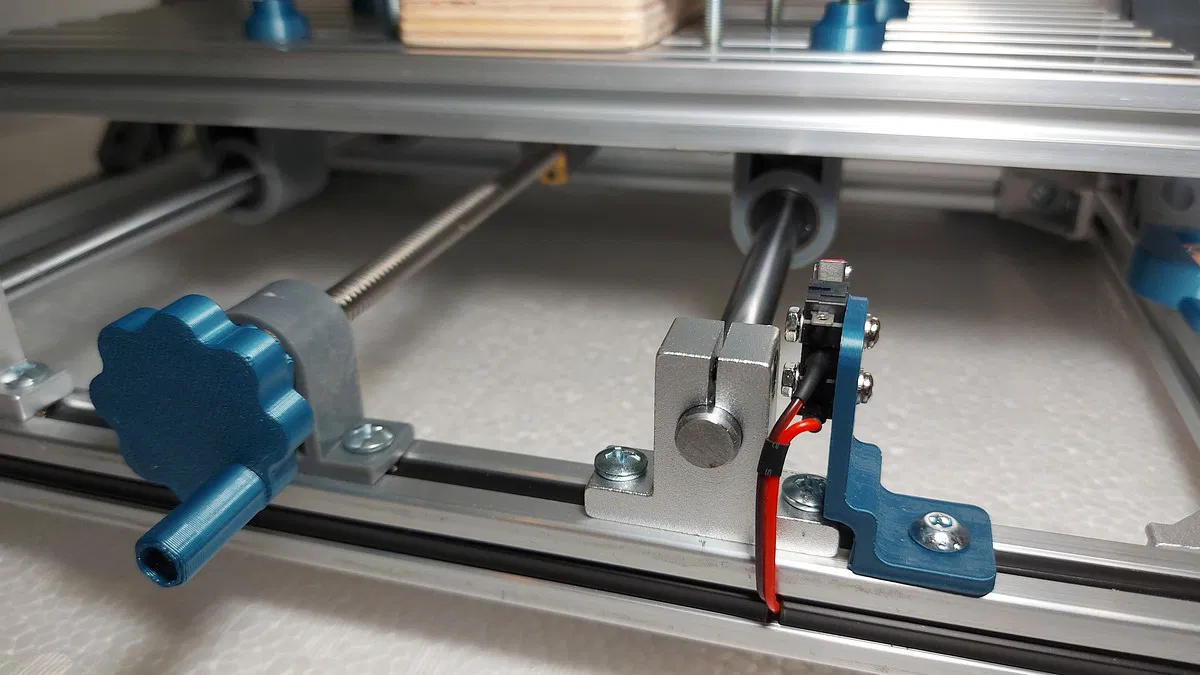

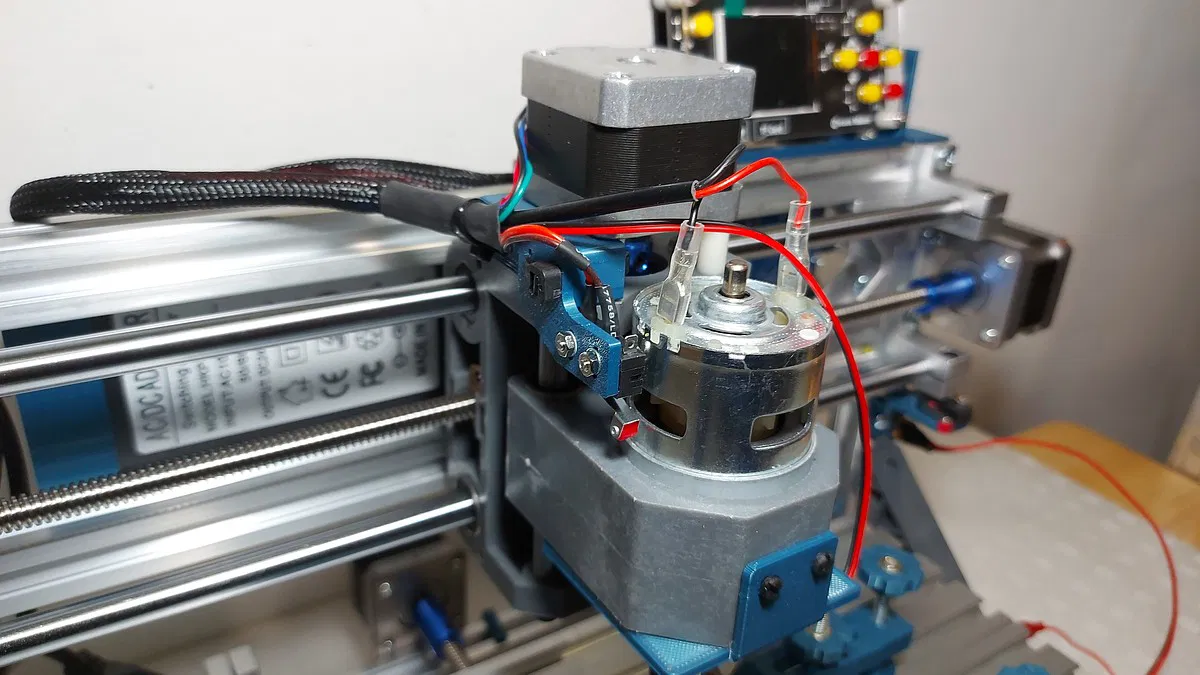

Giá đỡ công tắc hành trình cho máy phay / khắc CNC 3018 Giờ đây là giá đỡ đa năng cho trục X (trái, phải) và trục Y (trước và sau) Công tắc siêu nhỏ có thể được lắp ở hai vị trí khác nhau. Giá đỡ cho trục Z chỉ được cố định bằng dây rút Loại công tắc siêu nhỏ: "Micro Roller Lever Arm Open Close Limit Switch KW12-3 PCB"

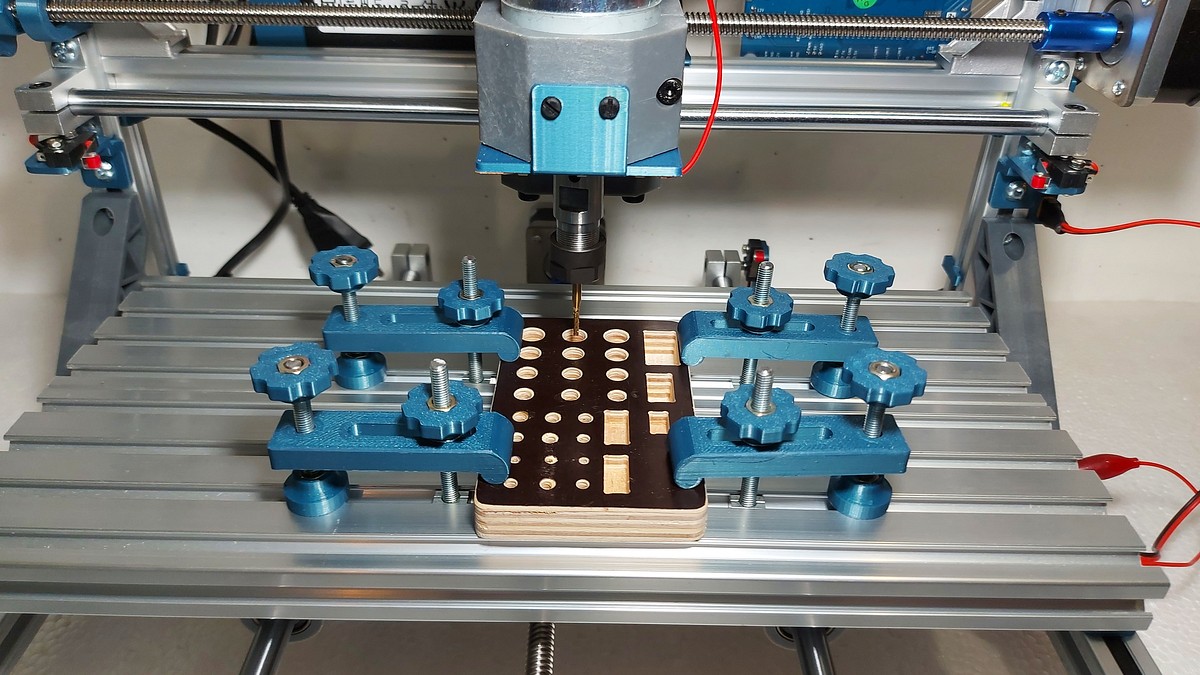

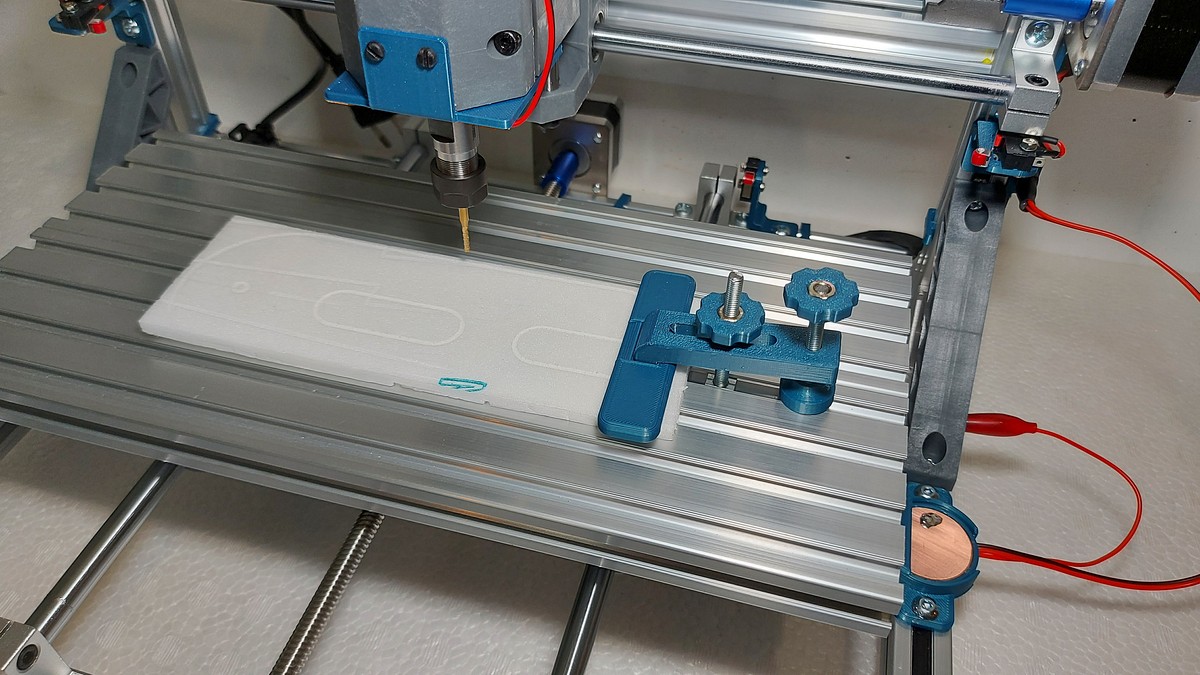

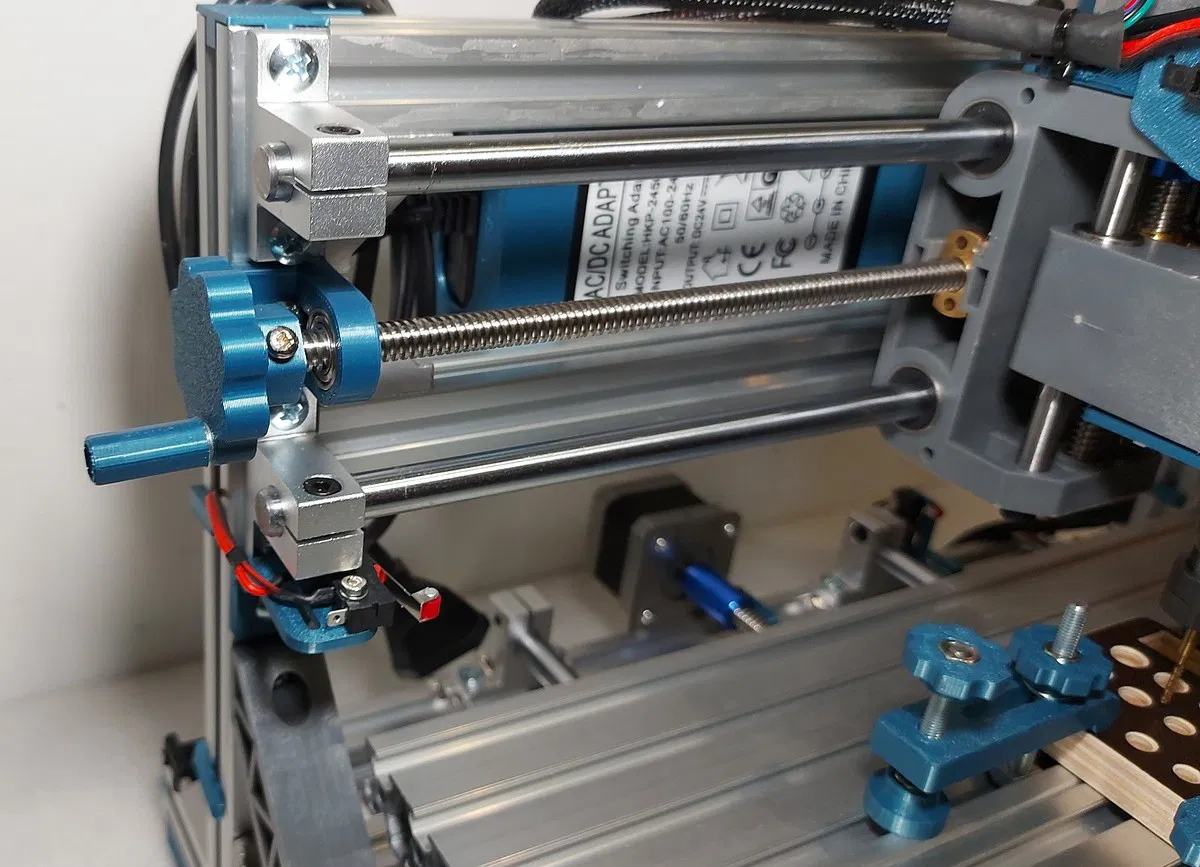

Giá đỡ kẹp Bạn cần hai ốc M5 dài hoặc thanh ren và bốn đai ốc M5 để làm nóng chảy (bằng mỏ hàn) vào bánh xe điều chỉnh và giá đỡ. Một vòng đệm M5 và một khối kẹp. Cưa bỏ đầu của ốc M5 dài và dán các thanh ren bằng keo khóa ren Loctite vào các đai ốc. Với ốc phía sau, bạn có thể điều chỉnh chiều cao để giá đỡ thẳng. Phiên bản mới, mở rộng V2 dài 65mm Tấm áp lực để phân tán áp lực lên vật liệu mềm.

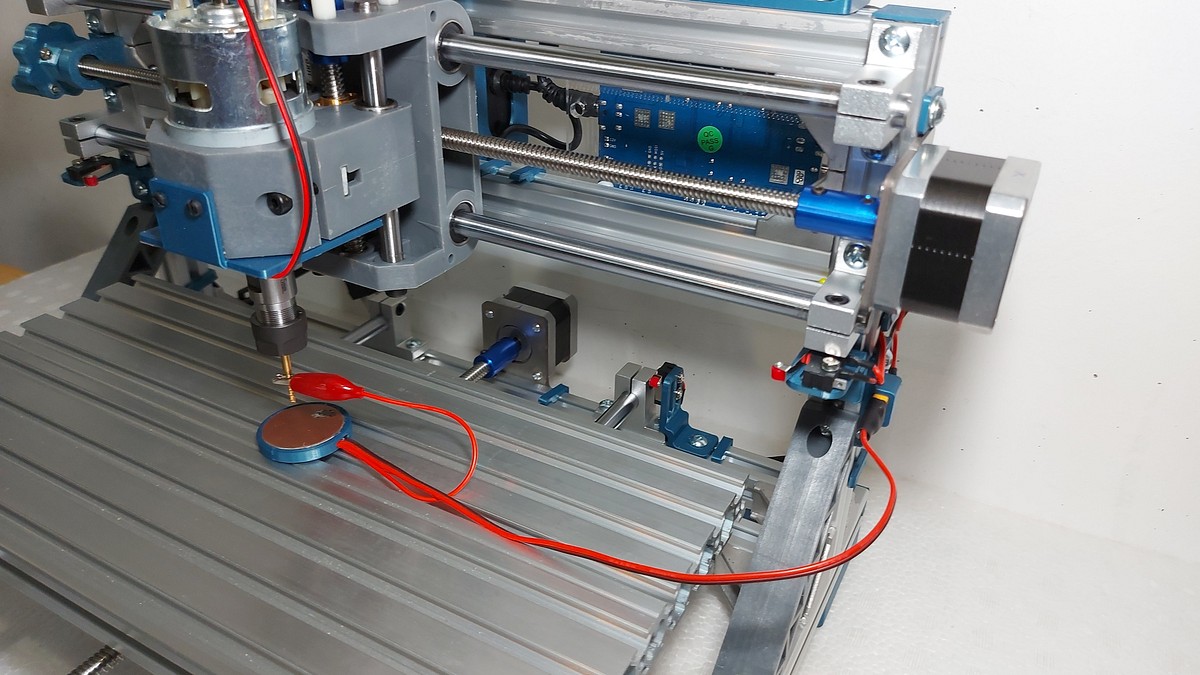

Tấm cảm biến tự san phẳng với giá đỡ Vỏ này được thiết kế cho tấm / giá đỡ cảm biến tự san phẳng Đường kính bề mặt tiếp xúc là 30mm Tôi đã phay một bảng mạch dày 1.2mm

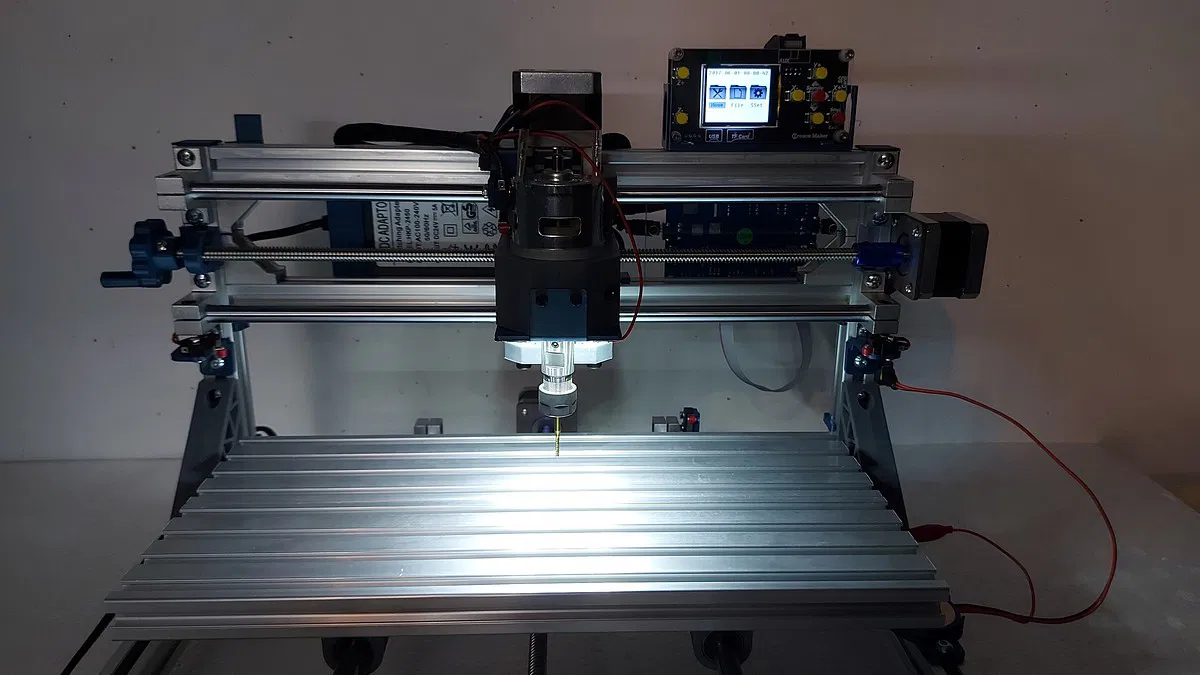

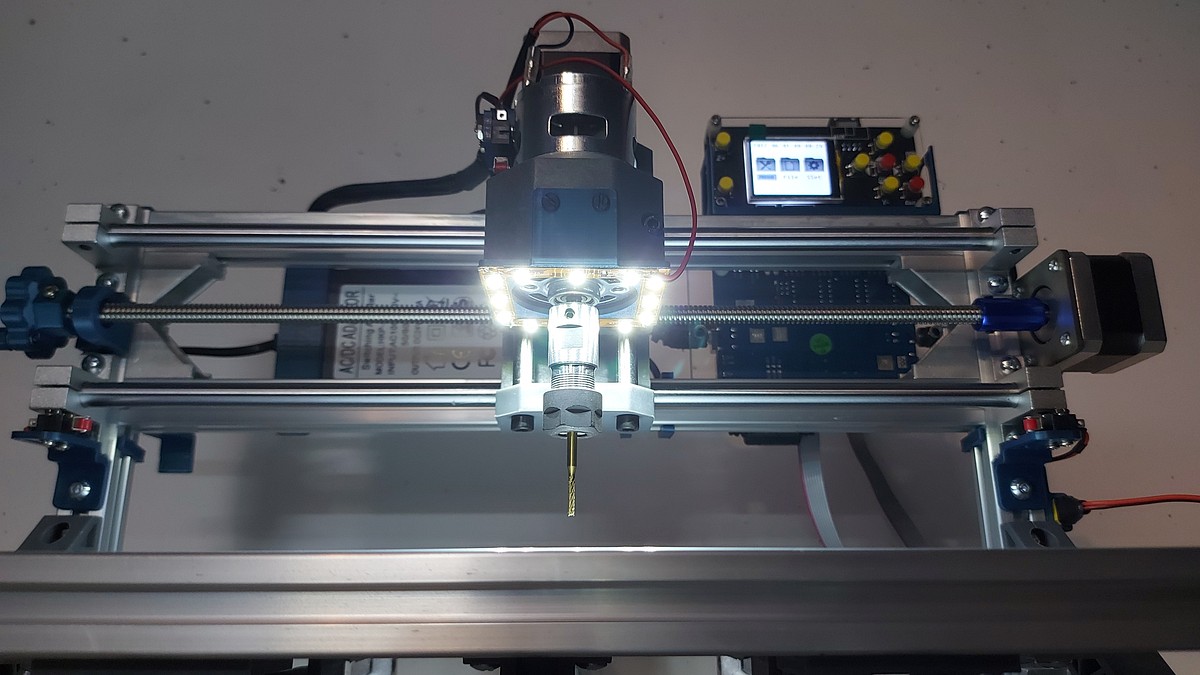

Chiếu sáng LED đơn giản cho động cơ trục chính CNC 3018 Lắp bằng băng dính hai mặt hoặc hai ốc vít Khoảng cách ốc 15mm Chiều cao lỗ 15mm tính từ cạnh dưới
