Giá Treo Màn Hình RPM Cho Máy Tiện, Máy Khoan Bàn, Máy Cưa Vòng
Cần một cái hộp để gắn màn hình RPM, người dùng đã tạo ra một giá đỡ đa năng cho máy tiện, máy khoan bàn và máy cưa vòng. Bản thiết kế này sử dụng vật liệu PLA cơ bản, in bằng Bambu X1 Carbon với thông số chi tiết và các linh kiện điện tử dễ dàng tìm thấy trên Amazon. Thiết kế còn tích hợp nam châm để gắn dụng cụ nhỏ.
Mô tả
Tôi cần một cái hộp để chứa cái màn hình RPM tôi mới mua. Tôi sẽ dùng cái mẫu này cho vài thiết bị khác trong xưởng của mình.
Tôi đã dùng những thứ sau đây trong quá trình làm:
Để dựng mô hình: cad.onshape.com
Để in:
- Máy in: Bambu X1 Carbon
- Vật liệu: Bambu PLA Basic
- Đầu phun: 0.4 mm
- Chiều cao lớp: 0.2 mm
- Hỗ trợ in: Không

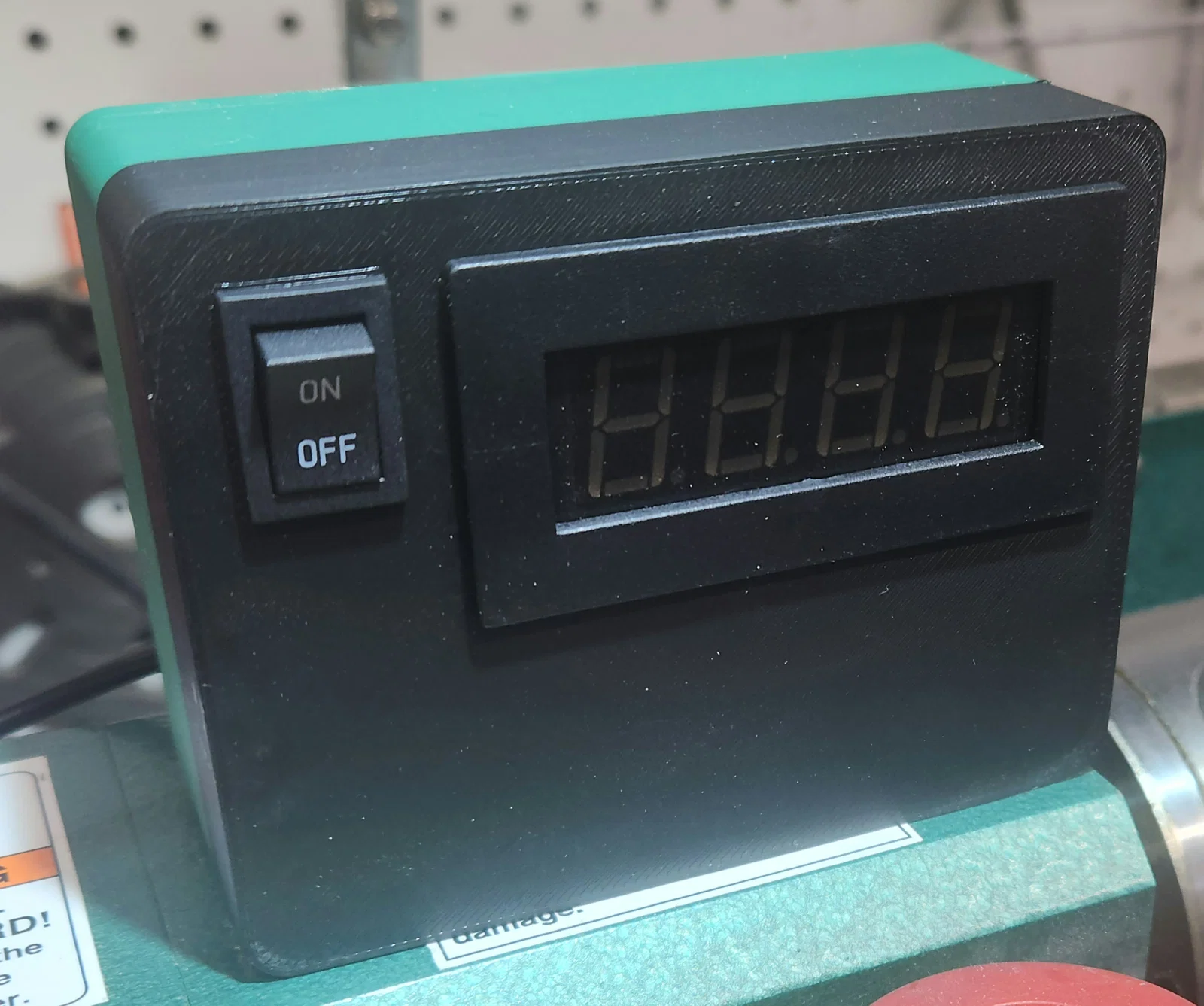

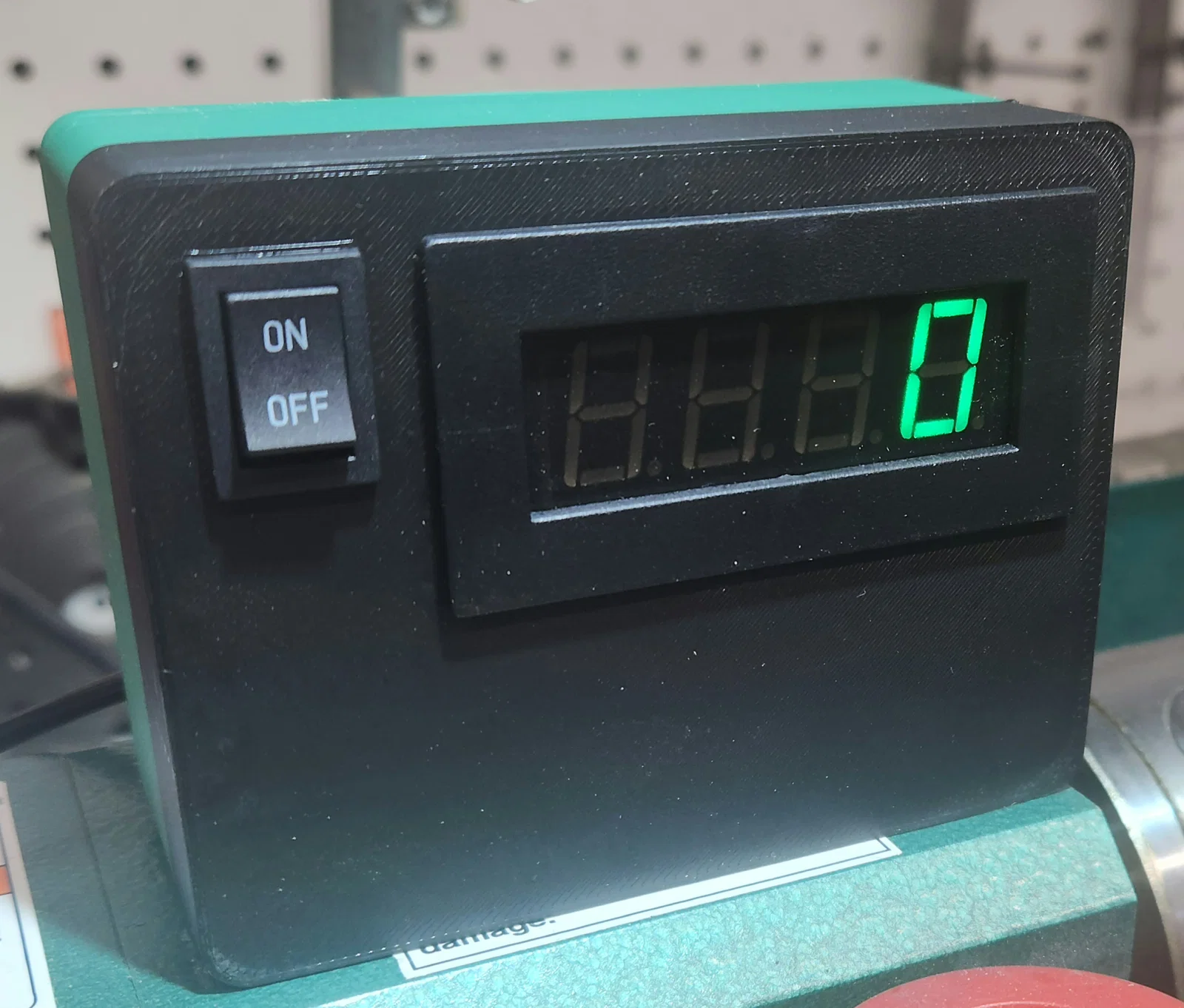

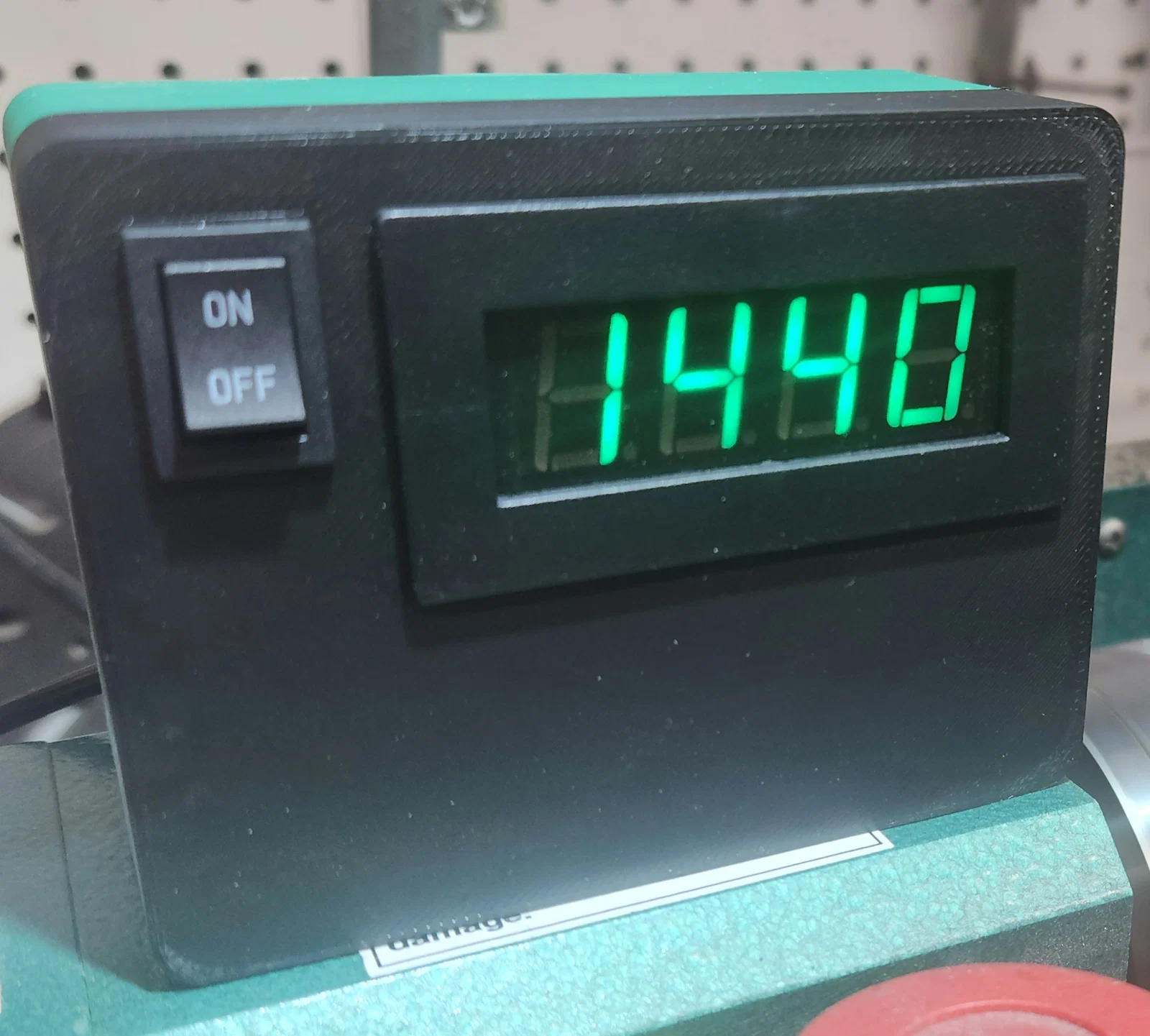

Cho Màn Hình RPM: (68mm x 33mm) https://www.amazon.com/gp/product/B01FQMI18Y/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1
Cho Công Tắc: (19mm x 12mm) https://www.amazon.com/gp/product/B0B6ZRMQLW/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1
Cho Kết Nối Pin 9V: https://www.amazon.com/gp/product/B07D6RNJVR/ref=ewc_pr_img_1?smid=A2UIWYS7E6PLOL&psc=1
Phụ Kiện Lắp Ráp:
Ren Cấy Nhiệt: M2 x H4 (4 cái)
Vít: M2 x 8 (4 cái)

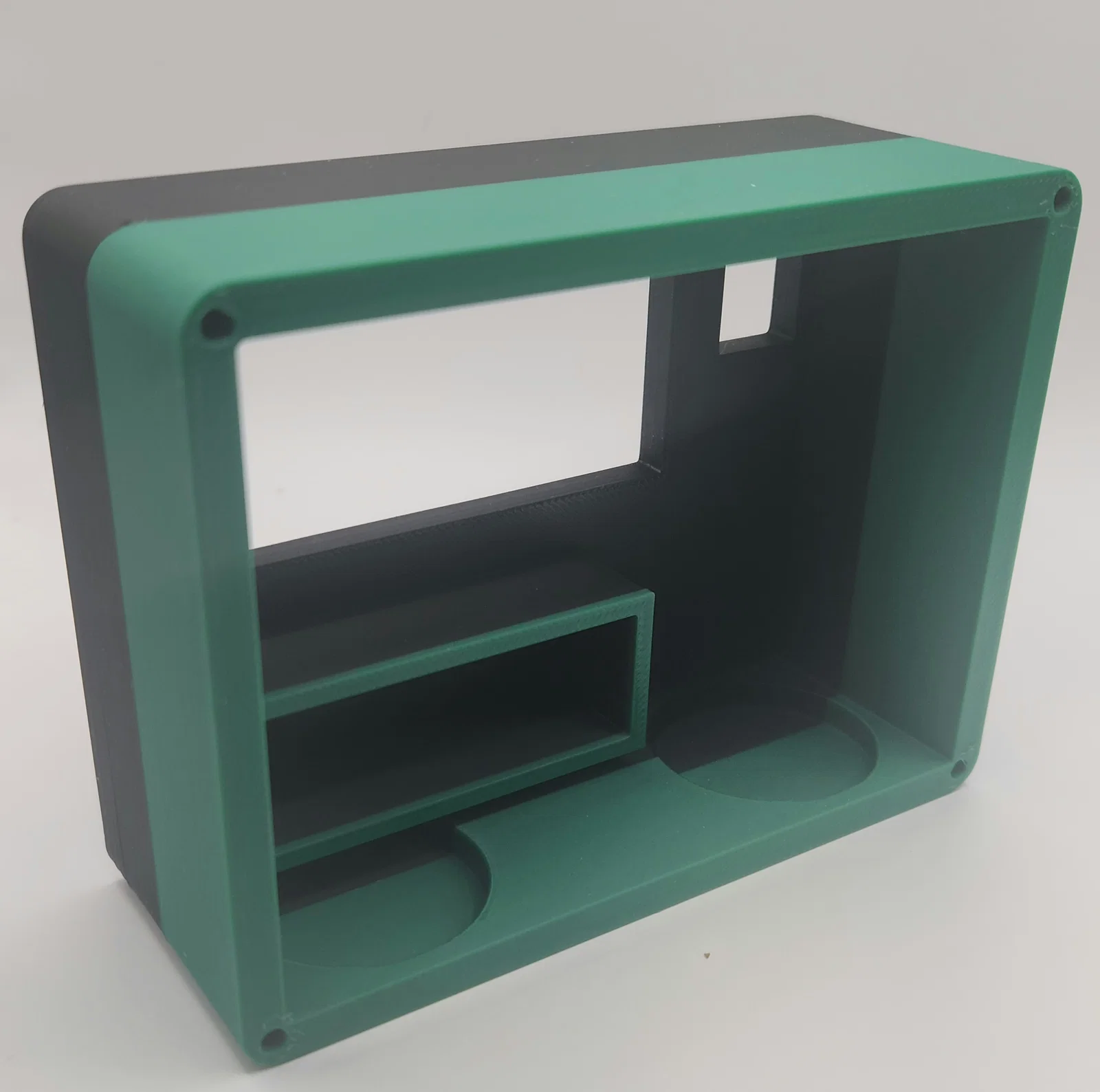

Nam Châm: Đáy - 30mm x 2mm, Mặt sau - 8mm x 3mm

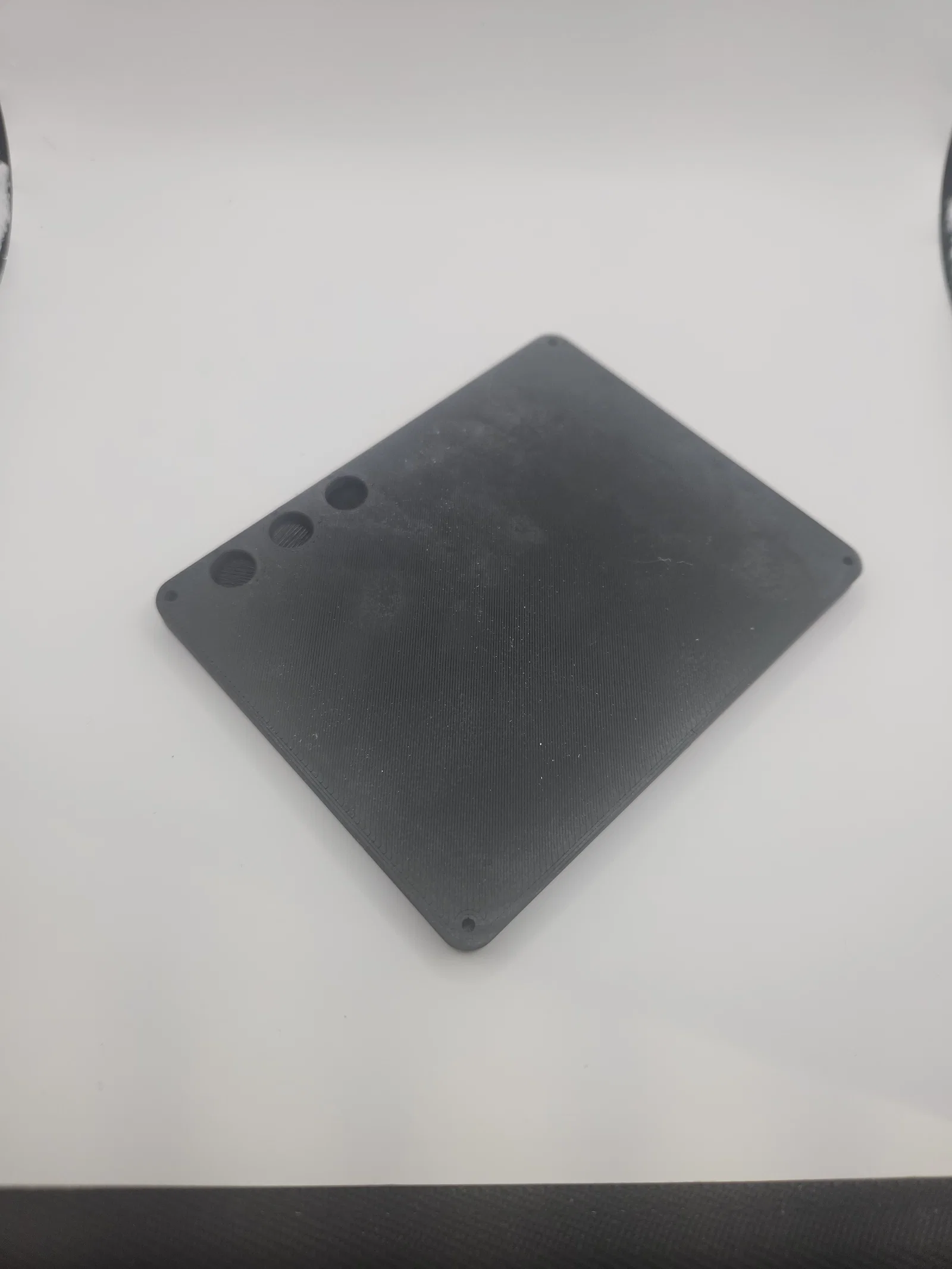

Khi lắp ráp, tôi muốn cái gì đó dễ làm việc và dùng những thứ có sẵn trong xưởng. Có nhiều lựa chọn khác có thể phù hợp với người khác, nhưng cái này không có gì đặc biệt cả. Ba cục nam châm ở mặt sau dùng để gắn mấy cái dụng cụ nhỏ tôi hay dùng (lục giác và tool thay mũi khoan).
Vì đây là lần đầu tiên tôi tự làm từ đầu tới cuối, tôi rất hoan nghênh mọi lời khuyên và góp ý mang tính xây dựng, nên theo thời gian cái này có thể sẽ thay đổi dựa trên những góp ý đó. Tôi chắc chắn sẽ có những thông tin bị thiếu sót.
Hy vọng ai đó thấy cái này hữu ích.
