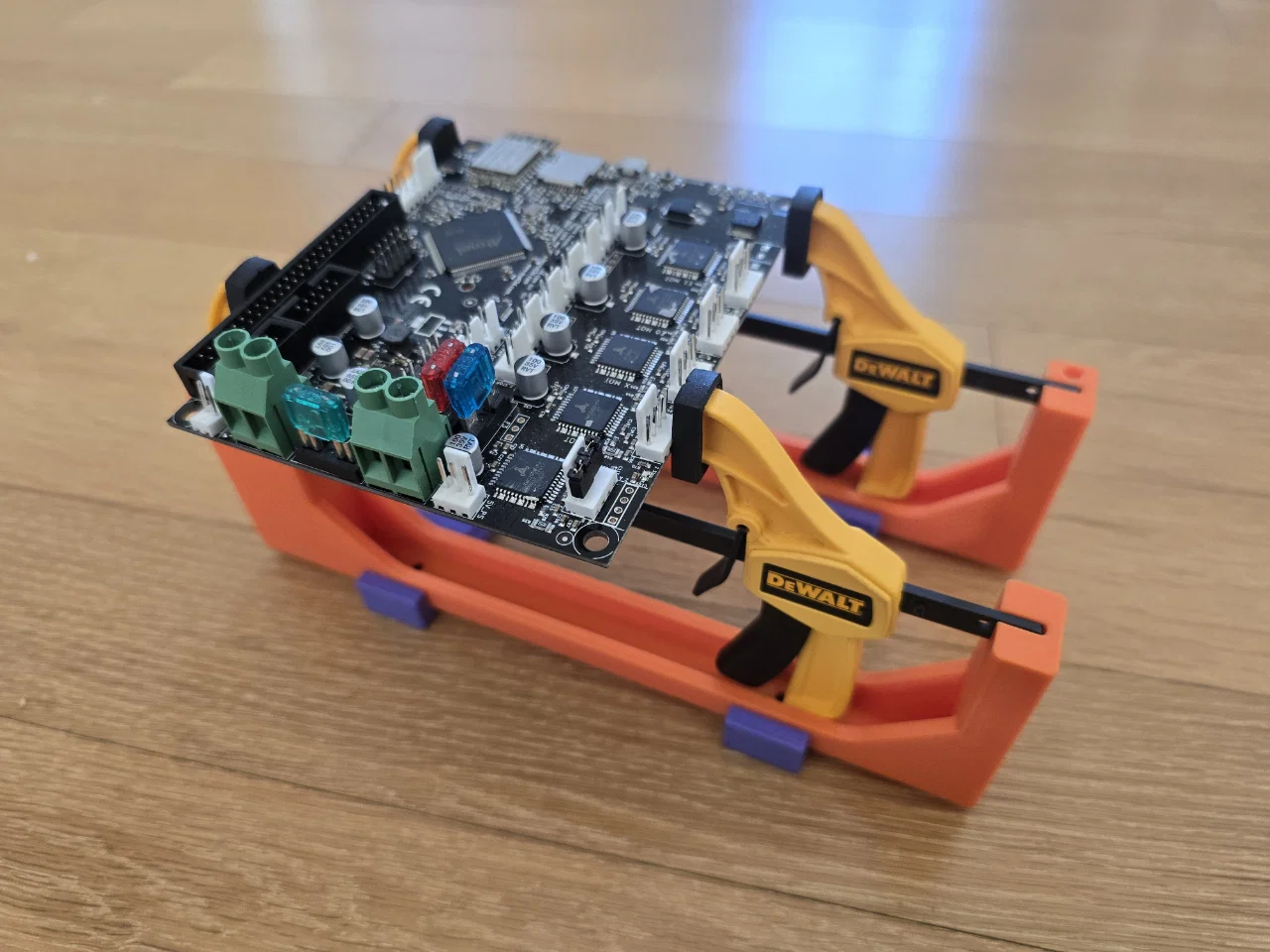

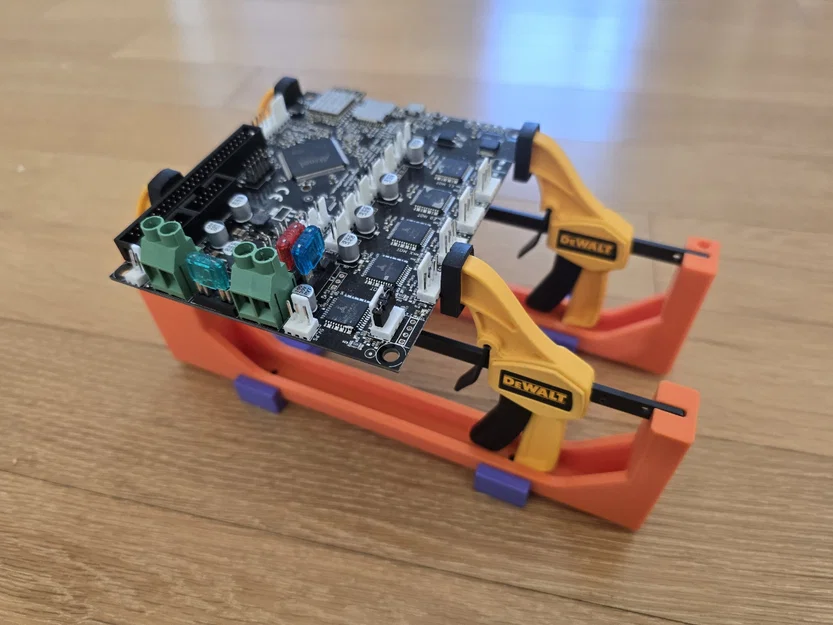

Khuôn giữ JIG sửa chữa PBA để hàn

Tôi làm cái này vì thấy cái PBA đa năng hơi dỏm, mà nhà có cái kẹp nhanh nên nảy ra ý tưởng.

Vui lòng in file STL.

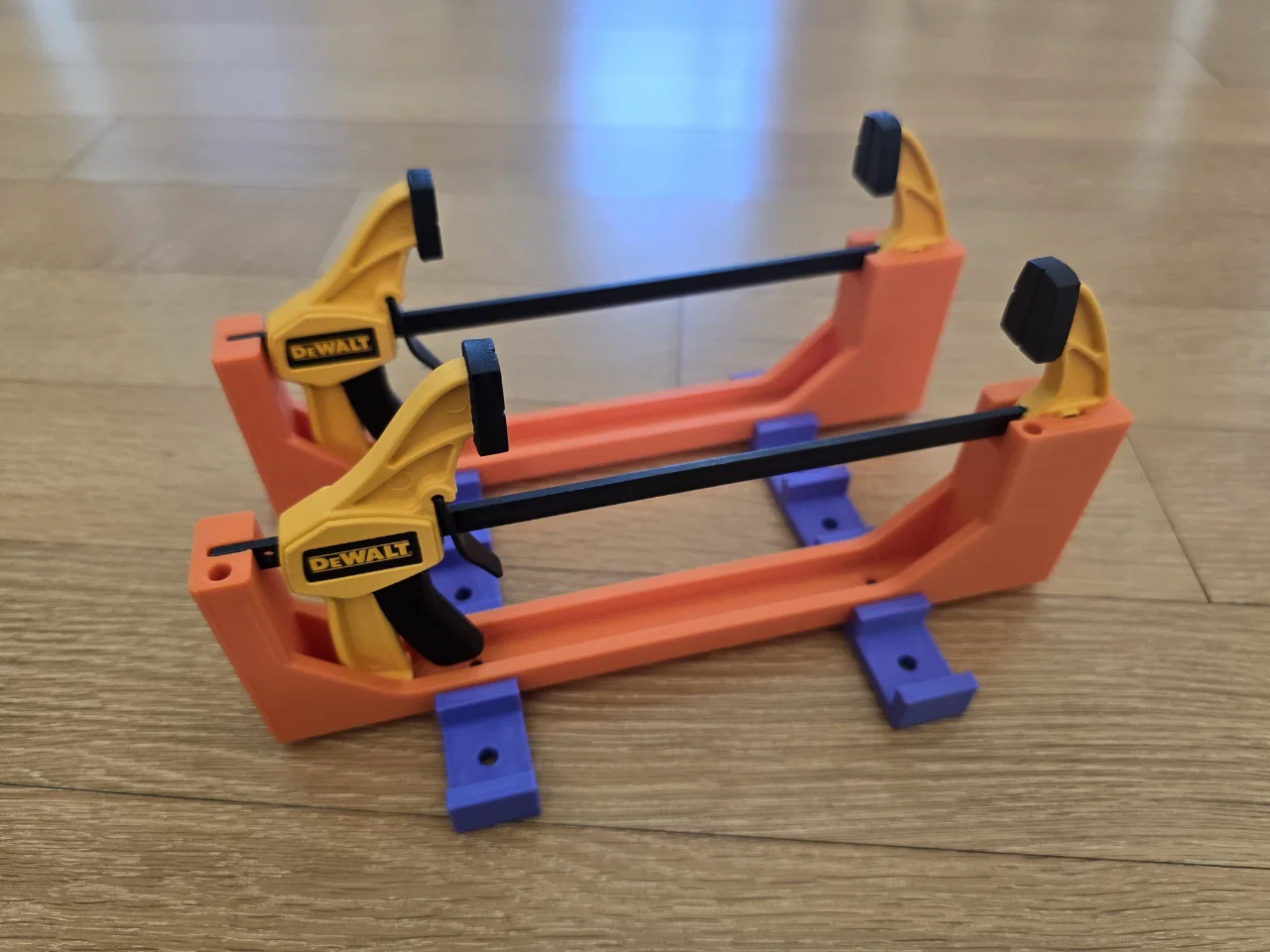

DeWALT_PCB_Holder 2 cái DeWALT_holder 4 cái DeWALT_PCB_Step_5_130mm hoặc 155mm 2 cái

(Tùy chọn)

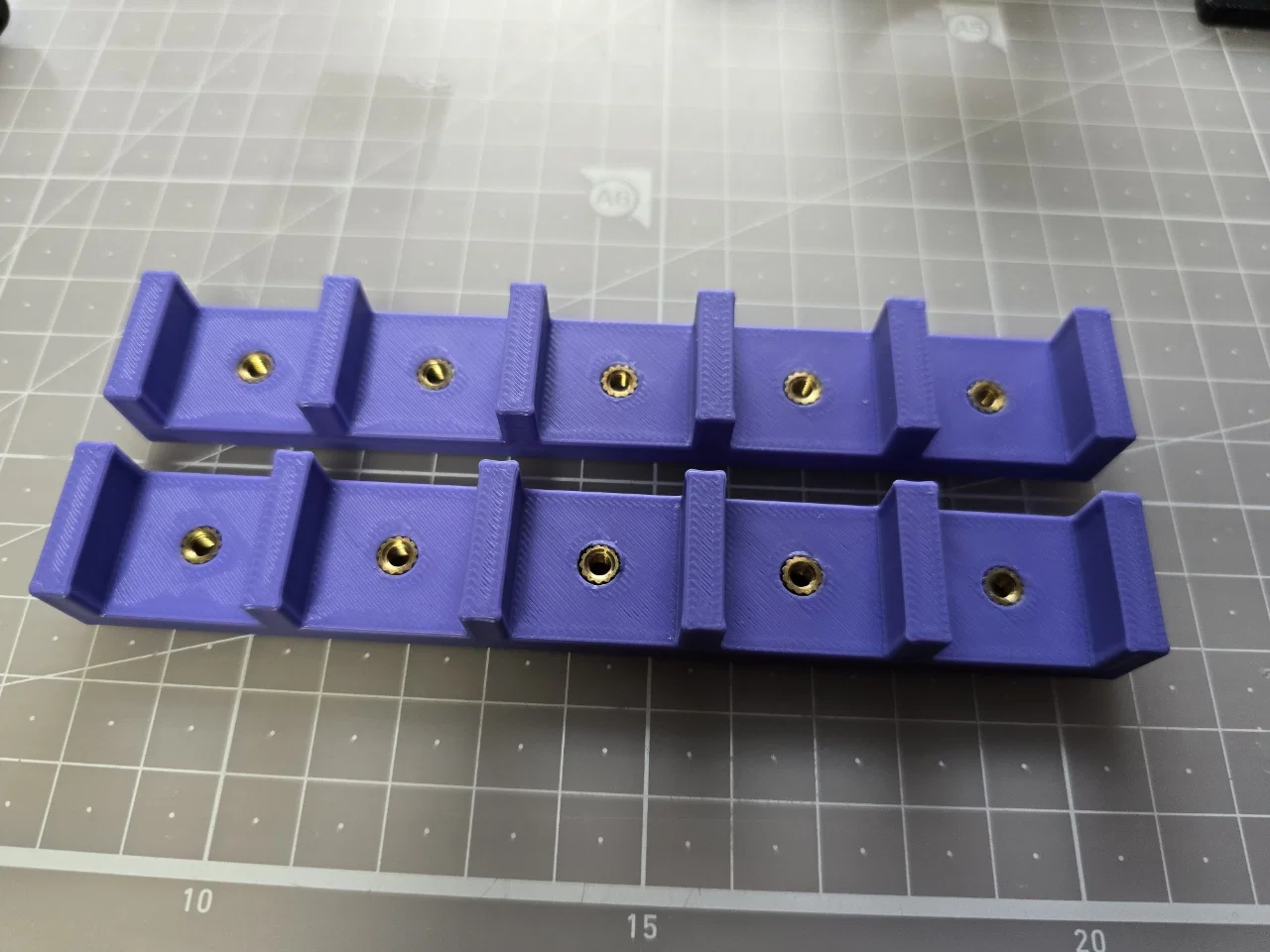

Chèn 12 đến 16: 4 cái để cố định bằng Quick Click, còn lại để điều chỉnh STEP, tùy theo vị trí.

4 chân cao su: Để chống trượt.

Phân Tách M3 hoặc M4: Để cố định chân cao su.

4 con M3*8mm: Để cố định bằng Quick Clip.

4 con M3*8mm: Để cố định chân cao su.

4 con M3*6mm: Để cố định vị trí STEP.
