Đồng hồ Umpire 4 mặt số và 3 mặt số (Kiểu truyền thống)

Đồng hồ bấm giờ Umpire 4 mặt số và 3 mặt số (Kiểu truyền thống)

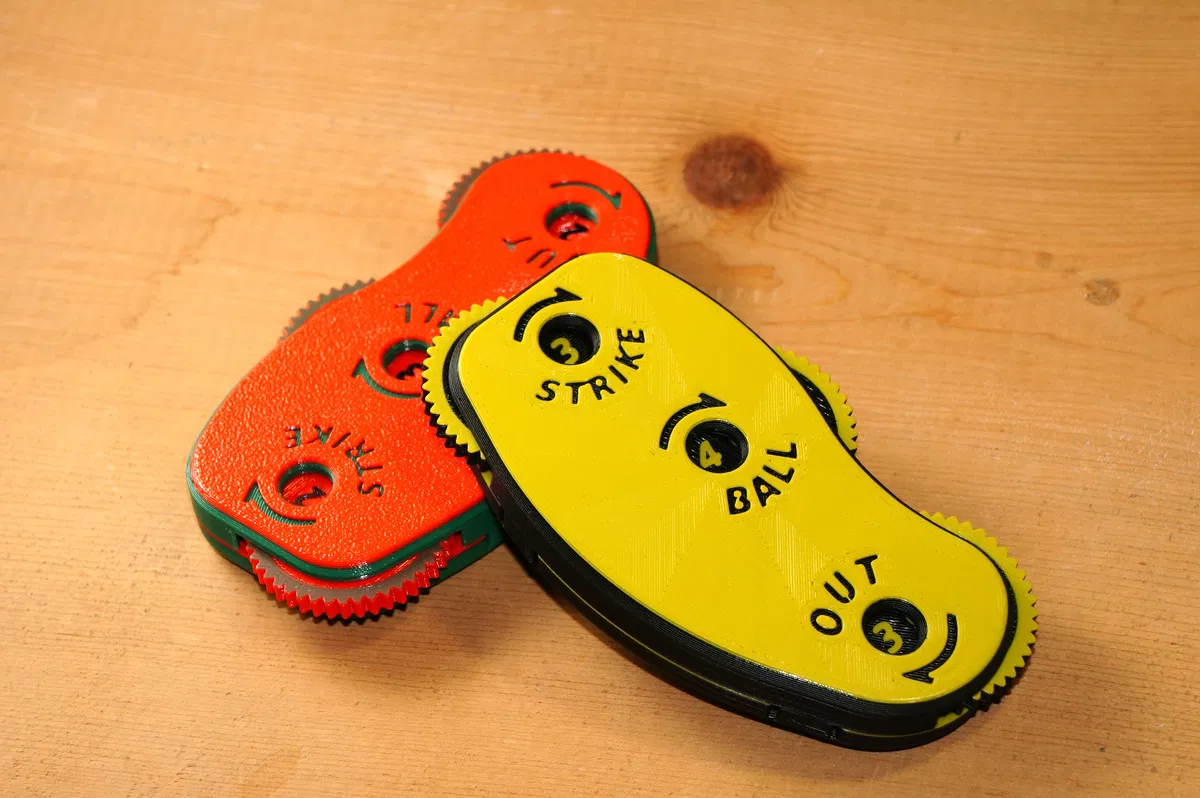

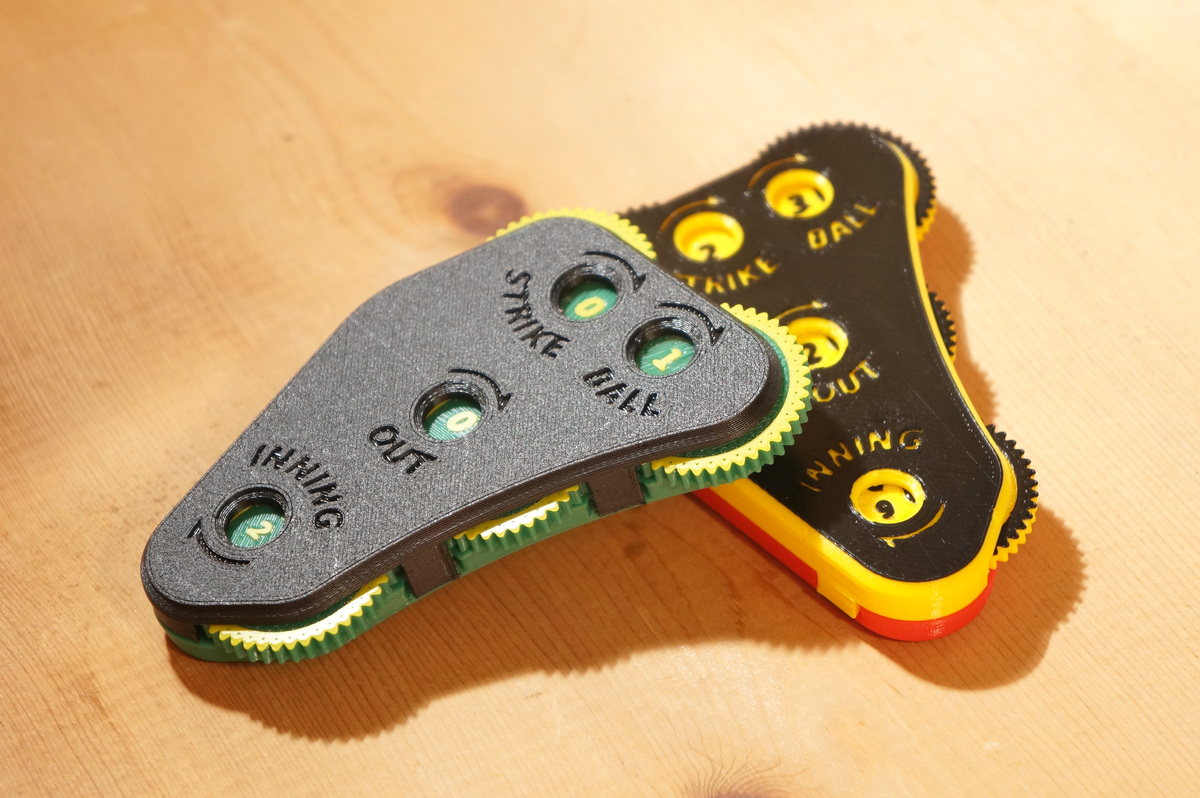

Những chiếc đồng hồ này có mặt số theo thứ tự truyền thống là: strike, ball, out, inning. Nếu bạn thích kiểu "thứ tự đếm", bạn có thể tìm thấy ở đây. Có hai lựa chọn đồng hồ: loại bốn mặt số đếm strike, ball, out và inning, và loại nhỏ hơn ba mặt số đếm strike, ball và out. Mỗi số trên mỗi mặt số được căn chỉnh chính xác bằng lò xo tích hợp. Xoay mặt số cho đến khi bạn cảm thấy nó khớp vào số tiếp theo. In các bộ phận bạn muốn và lắp chúng lại với nhau, không cần thêm phần cứng.

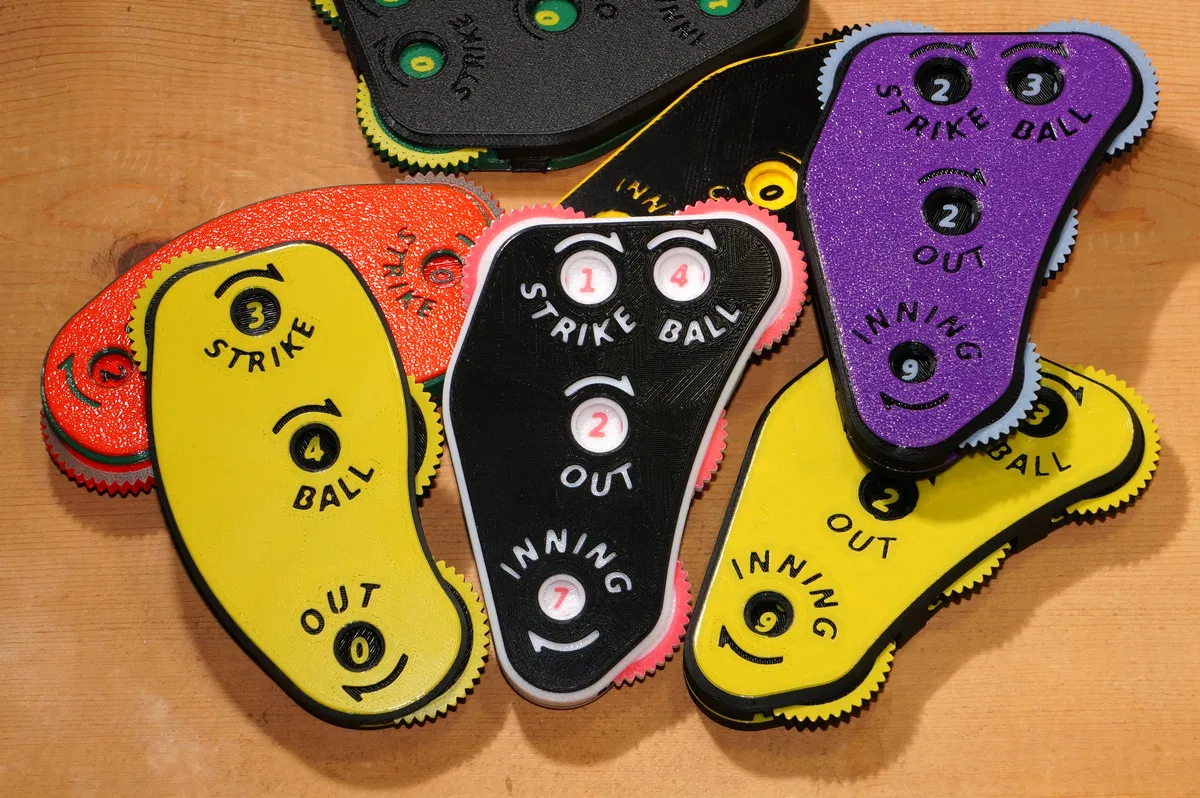

Ngoài hai lựa chọn đồng hồ, có bốn tùy chọn cho mặt số. Hai bộ mặt số trở về 0 khi bạn đạt ba strike, bốn ball hoặc ba out. Hai bộ còn lại đếm hết ba strike, bốn ball hoặc ba out. Chọn sở thích của bạn. Ngoài ra, hai bộ mặt số có số được nổi (embossed) trên bề mặt và hai bộ có số được khắc lõm (debossed) trên bề mặt. Tùy thuộc vào cách bạn chọn in mặt số, một bộ có thể dễ đọc hơn bộ kia. Nếu bạn đang in đồng hồ ba mặt số thì không nên in mặt số inning.

Bối rối vì nhiều tùy chọn? Hãy xem hướng dẫn hữu ích này!

In ấn: Mẫu này đã được tối ưu hóa cho các lớp in 0.2mm. Có thể sử dụng các lớp mỏng hơn 0.1mm, nhưng không nên sử dụng các lớp dày hơn. Mẫu này yêu cầu một số kỹ thuật bridging nhưng không cần hỗ trợ. Để in các ký tự nhỏ rõ ràng, nên sử dụng vòi phun không lớn hơn 0.4mm. Có hai tùy chọn cho mặt số, một bộ có số khắc lõm (debossed) và một bộ có số nổi (embossed). Bộ có số nổi chỉ rõ ràng khi in hai màu, với việc thay đổi màu diễn ra sau 0.4mm (lớp thứ 3 nếu sử dụng lớp 0.2mm) phía trên bàn in. Đây là bộ được khuyến nghị sử dụng nếu bạn có hai loại sợi có màu tương phản và có thể thực hiện thay đổi sợi giữa quá trình in. Mặt số hai tông màu là rõ ràng nhất. Nếu bạn in mặt số một màu, hãy sử dụng bộ có số khắc lõm. Mẫu này in tốt với PLA hoặc PLA+ nhưng nếu có thể để quên dưới ánh nắng mặt trời hoặc trong tủ đồ nóng thì PETG hoặc ABS sẽ là lựa chọn tốt hơn.

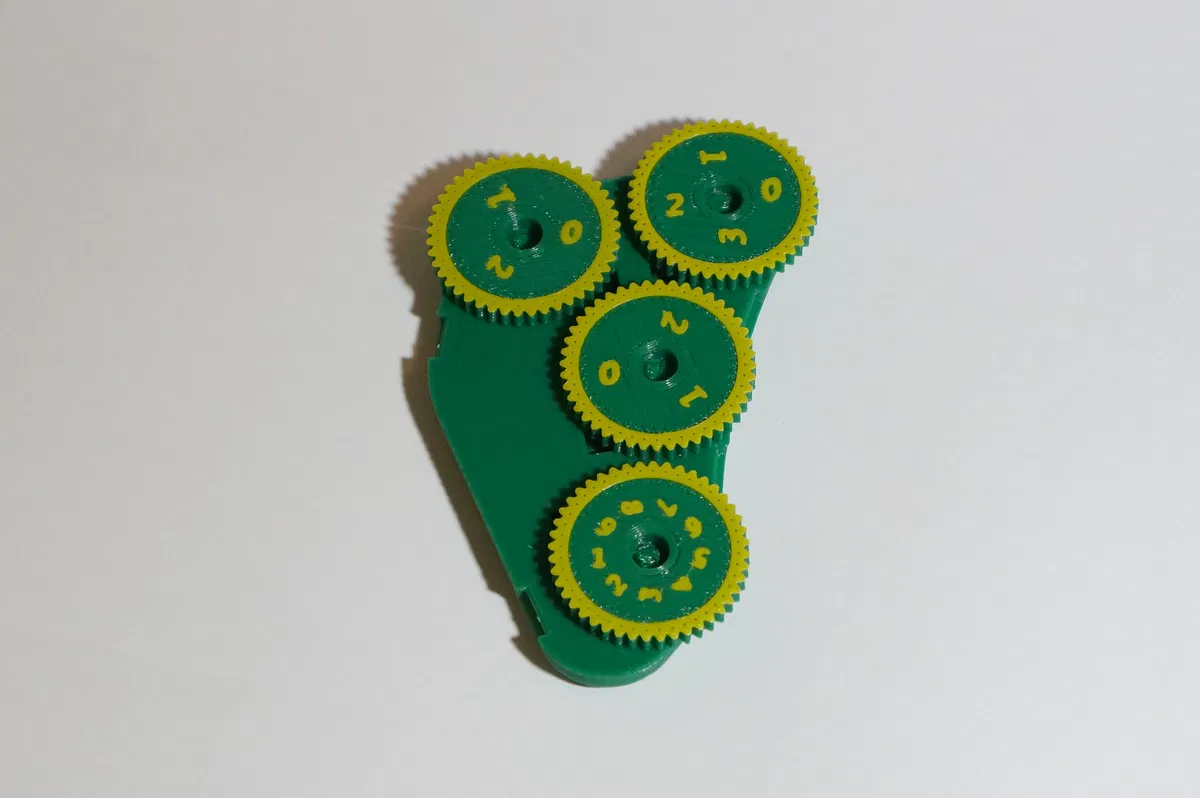

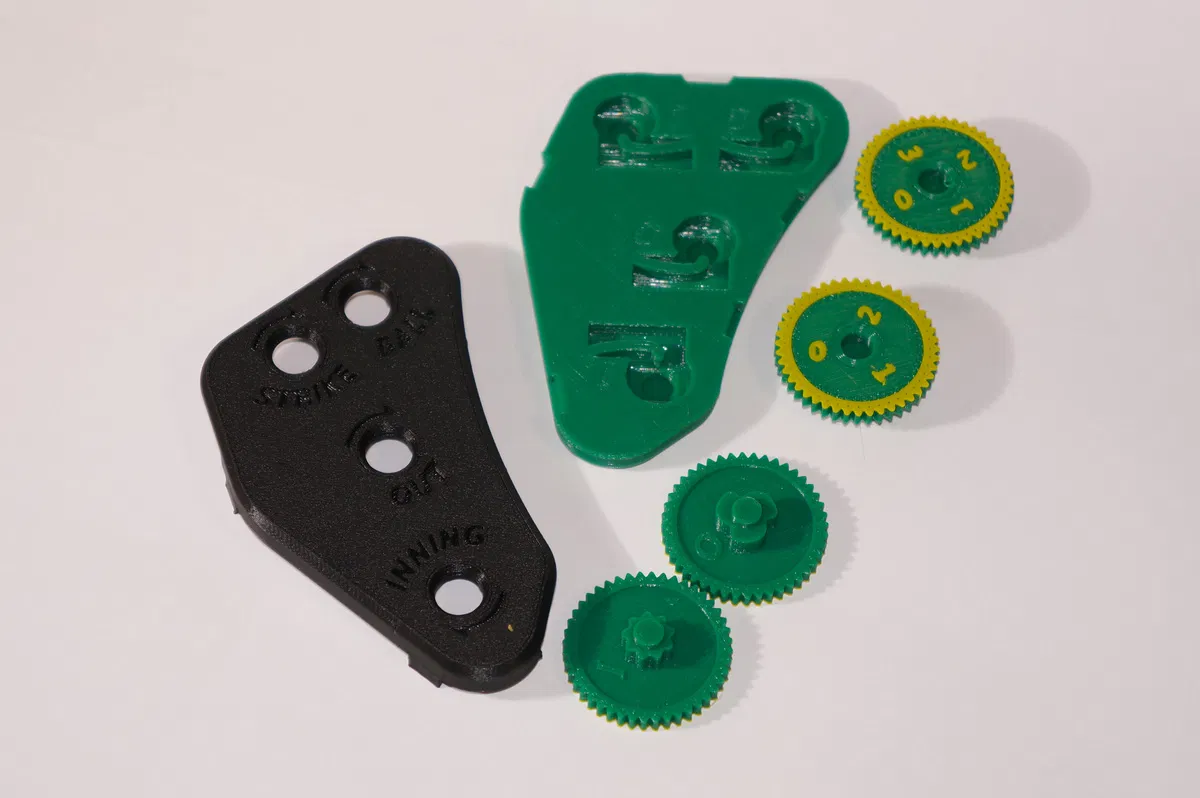

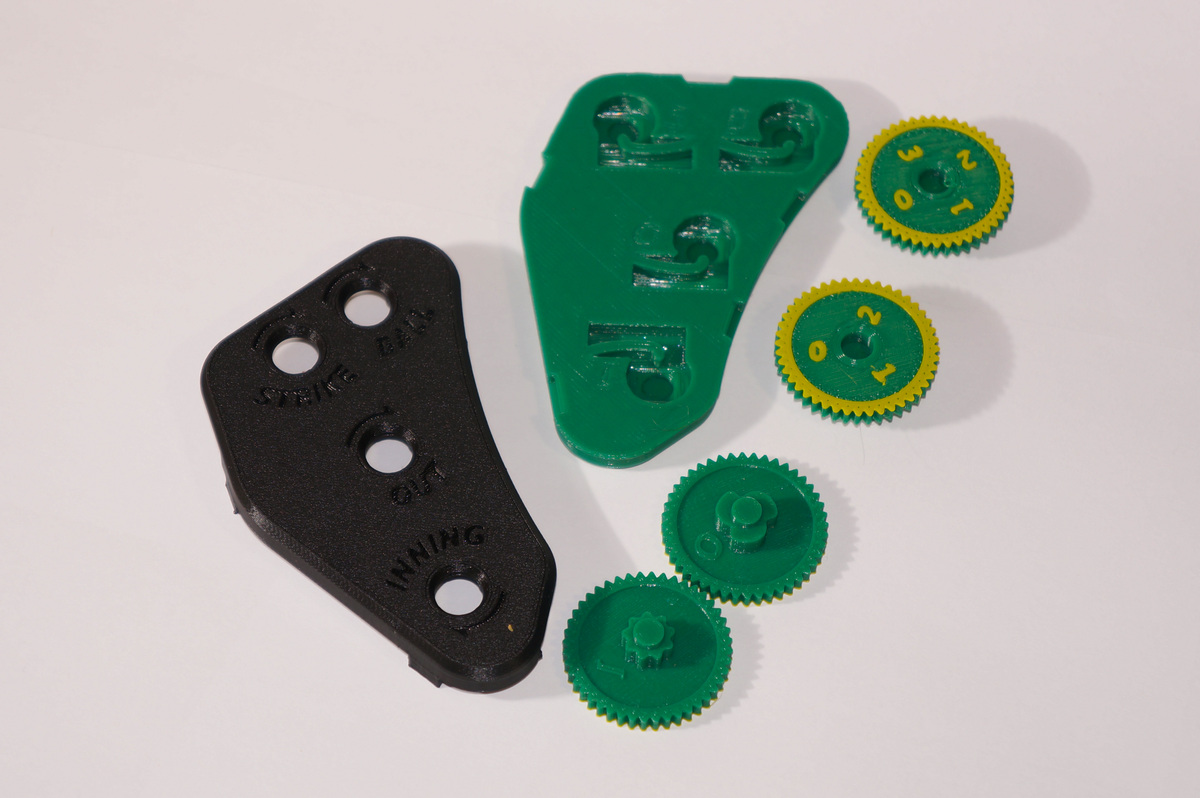

Lắp ráp: Đặt các mặt số vào bộ phận được dán nhãn "back". Mỗi mặt số có một chữ cái được in trên bề mặt trên cho biết vị trí của nó. Ghép chữ cái trên mặt số với chữ cái bên cạnh khe cắm trên bộ phận phía sau. Cuối cùng, lắp nắp phía trước vào bằng cách căn chỉnh cẩn thận các chốt và khe với nắp phía trước và nhấn xuống cho đến khi các chốt khớp vào vị trí.

Vấn đề về chất lượng in: Lớp đầu tiên rất quan trọng để có kết quả tuyệt vời. Nếu nó bị bẹp quá mức, văn bản sẽ khó đọc. Hãy đảm bảo chiều cao lớp đầu tiên của bạn đã được điều chỉnh hợp lý. Lớp đầu tiên bị bẹp cũng có thể ảnh hưởng đến độ khớp của trục. Bật "External perimeters first" trong PrusaSlicer có thể giúp ích cho việc này. Có một số kỹ thuật bridging, vì vậy hãy đảm bảo quạt làm mát của bạn đang hoạt động. Phần bridging trong các khe cắm ở "back" được chia thành các bước 0.2mm với các cạnh thẳng, vì vậy nếu bạn in với các lớp 0.2mm, bạn sẽ không in bất cứ thứ gì trong không khí. Tôi khuyên bạn nên tắt "Thick bridges" trong PrusaSlicer để có kết quả tốt nhất. Phần bridging trên các số trên mặt số nổi có thể sẽ bị sụp đổ xuống bàn in. Đây là lý do tại sao tôi chỉ đề xuất bộ mặt số đó cho các bản in hai màu. Tắt "Detect bridging perimeters" trong PrusaSlicer. Đối với tôi (sử dụng phiên bản 2.7.1) bật "Detect bridging perimeters" đã dẫn đến các dải bridging kỳ lạ trên mặt số nổi.

Ghi chú cuối: Tôi hy vọng mẫu này hữu ích cho các huấn luyện viên, trọng tài và người chơi bóng mềm và bóng chày ở khắp mọi nơi. Nếu bạn in một trong những mẫu này và thích nó, xin hãy cho tôi biết! Cũng cứ tự nhiên phối lại, sửa đổi, chia sẻ và tặng các bản in và tệp. Nhưng không bán các bản in hoặc tệp mà không liên hệ với tôi trước.

Cập nhật 2/4/24:

Tôi nhận thấy rằng với một số loại sợi nhất định, một số lò xo hơi khô và kêu cót két. Tôi đã sửa đổi lò xo để làm cho chúng mượt mà hơn. Không có thay đổi không tương thích nào được thực hiện.

Thay đổi: Tinh chỉnh lò xo, đảo ngược lò xo inning, thay đổi lò xo strike.

Cập nhật 1/26/24:

Tôi đã thêm mẫu đồng hồ bấm giờ 3 mặt số và nhân tiện tôi đã thực hiện nhiều cải tiến cho bản gốc để làm cho các mặt số tương thích và hoạt động mượt mà hơn. Phiên bản này không tương thích 100% với bản gốc (lò xo định vị đã thay đổi vị trí), vì vậy nếu bạn đã tải xuống các tệp trước đây, vui lòng không sử dụng các tệp hoặc bản in cũ với phiên bản mới.

Thay đổi:

• Thêm mẫu 3 mặt số
• Thêm các bộ 4,3,3 mặt số
• Lò xo định vị chặt hơn
• Chữ mặt trước rõ ràng hơn
• Mặt số inning rõ ràng hơn
• Kích thước cửa sổ inning vừa với chữ
