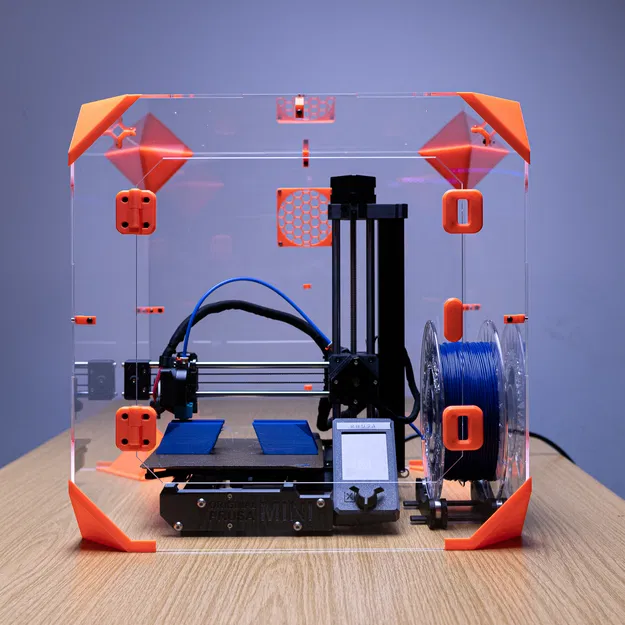

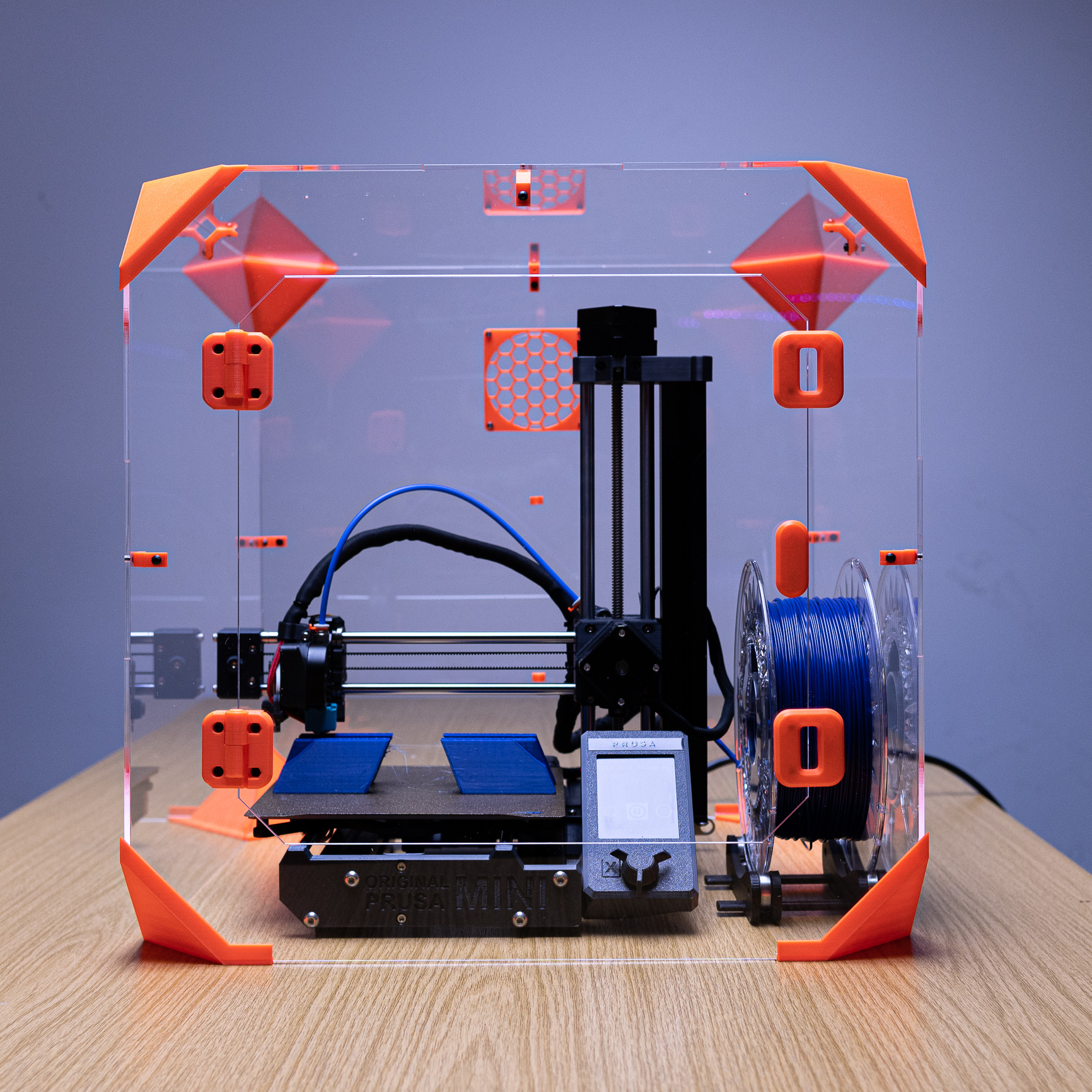

Vỏ Case Prusa MINI V3

Tính năng: * Kích thước: 445x445x445mm / cửa: 330x330mm

• Cửa có thể tháo rời
• Hỗ trợ quạt buồng đốt (tùy chọn)
• Hỗ trợ bộ đèn LED

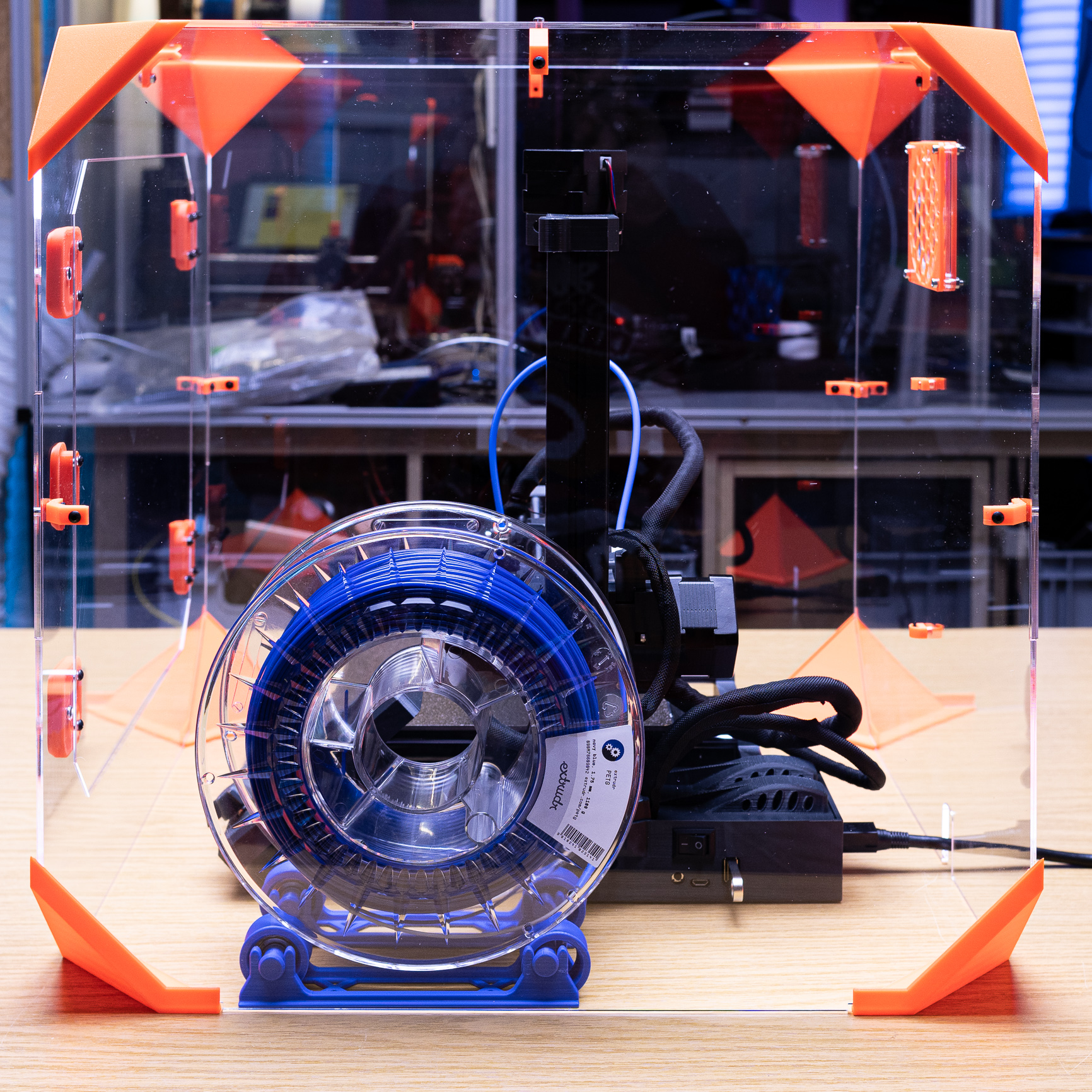

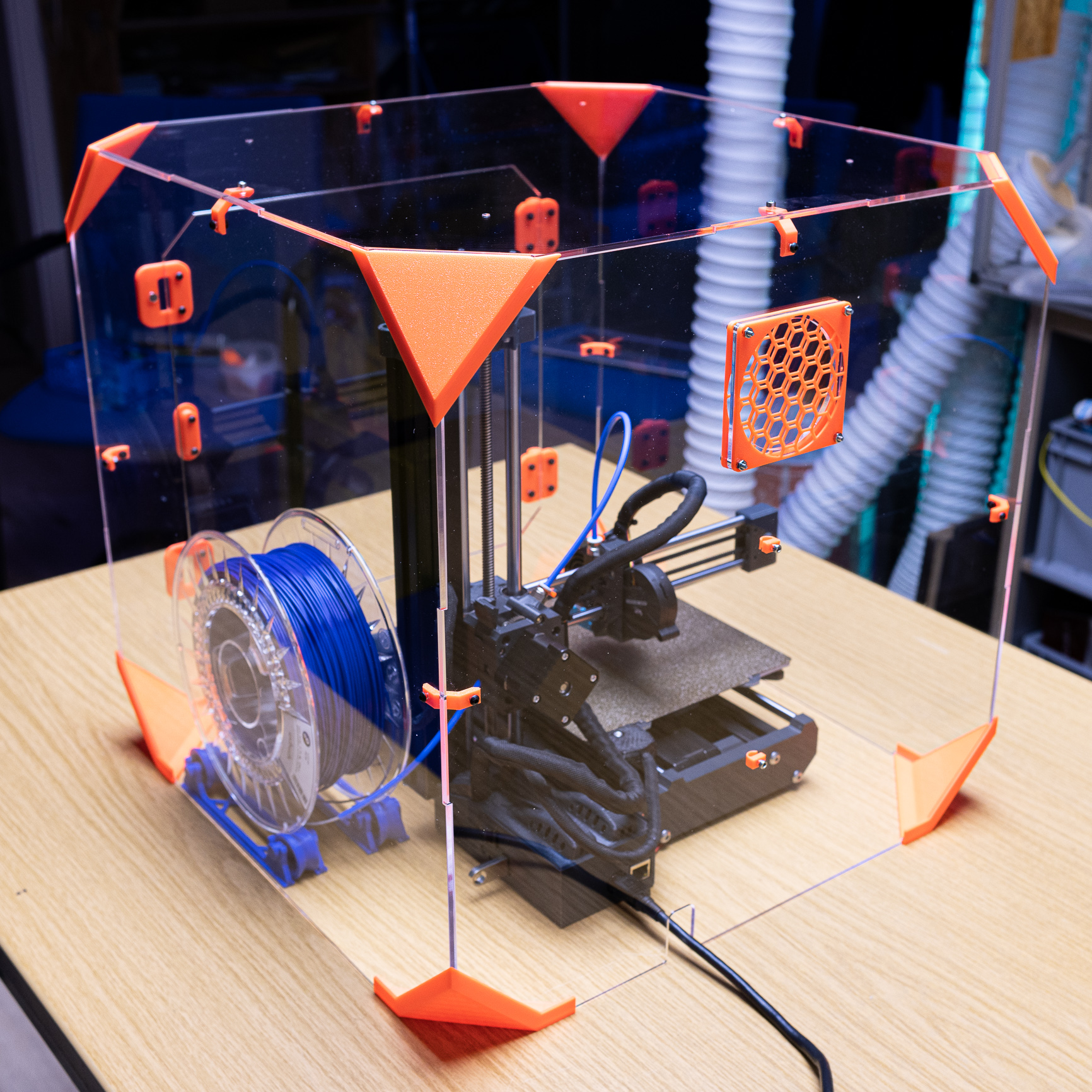

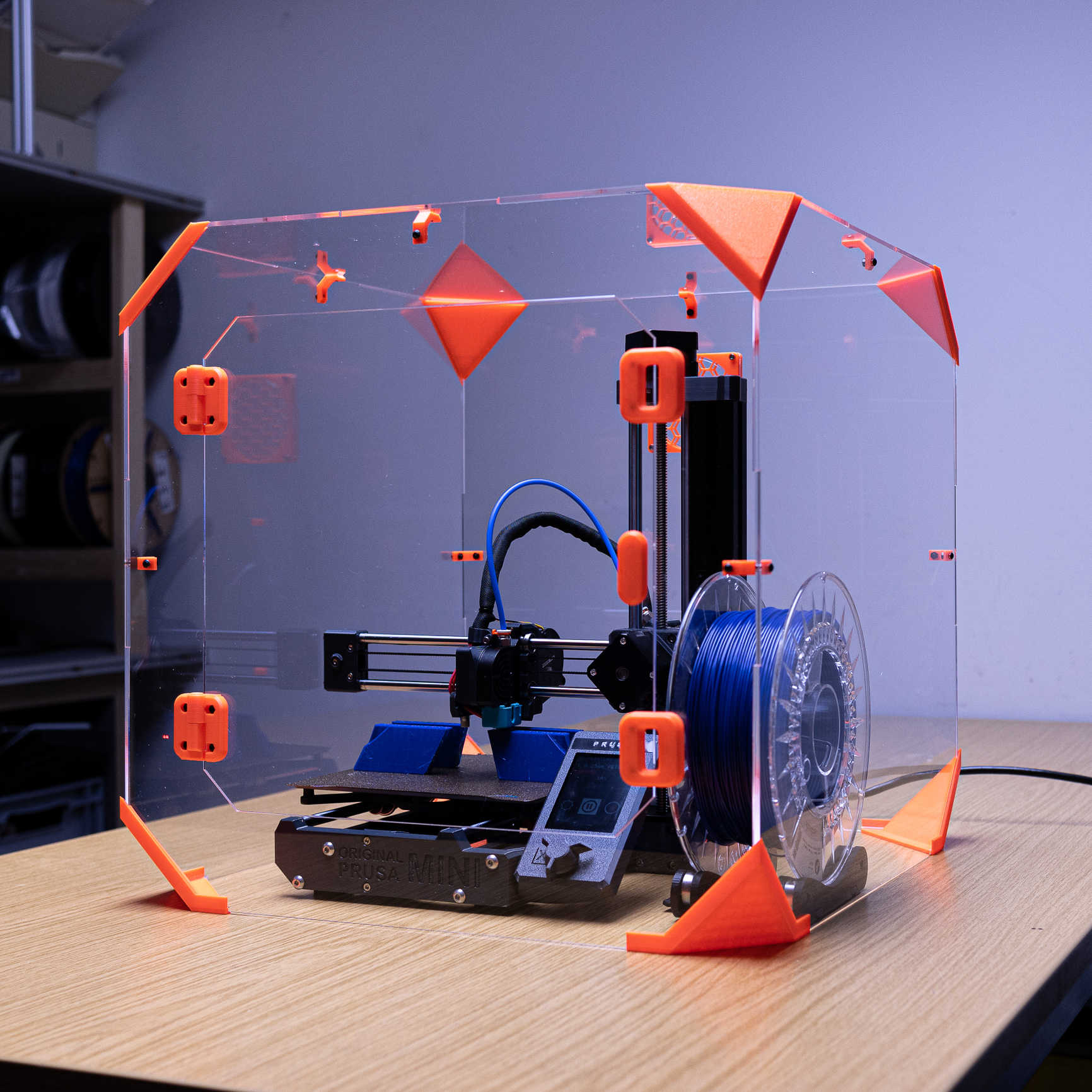

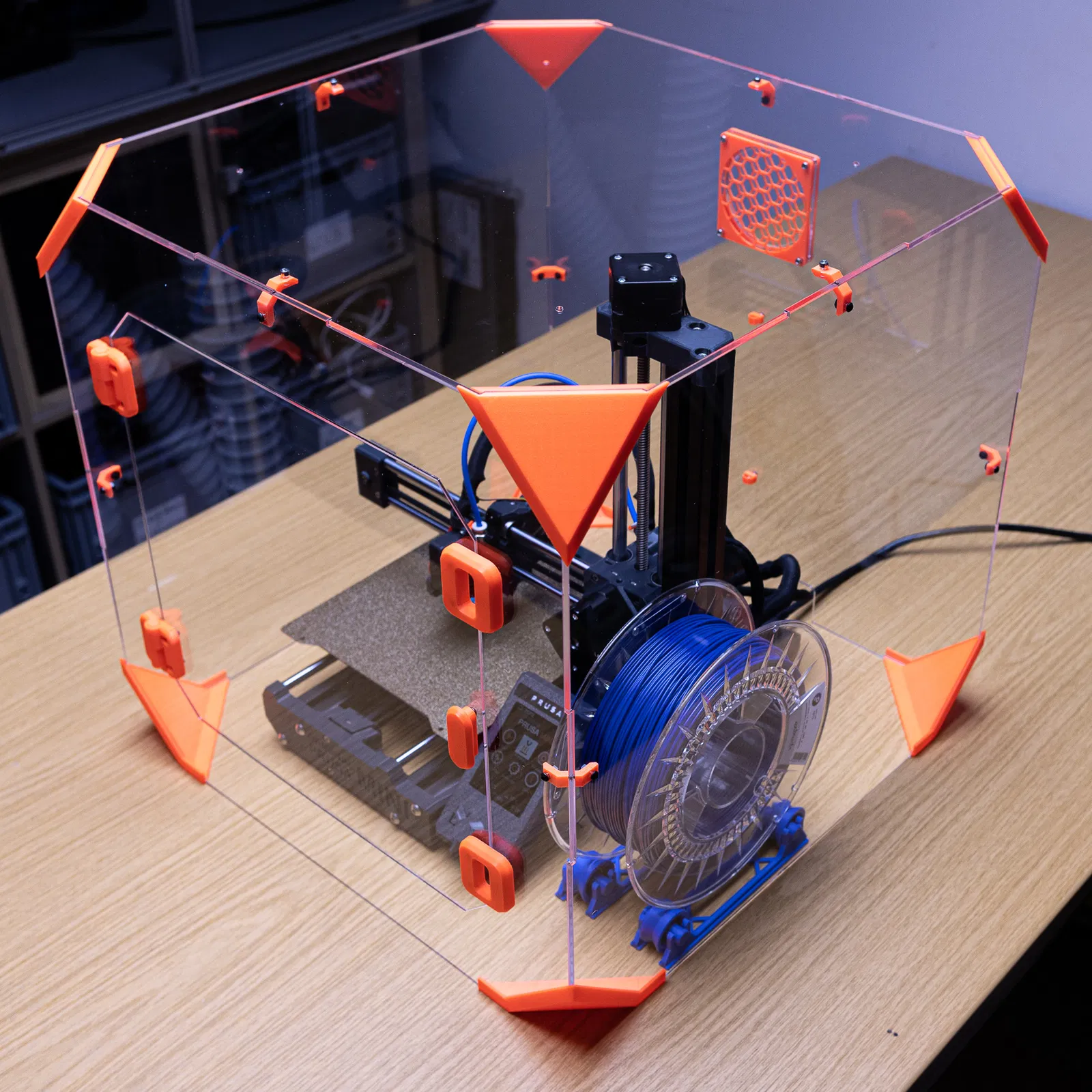

• Cuộn dây (spool) vừa bên trong ##### Cách tiếp cận thiết kế: Đây là một vỏ case đơn giản, rẻ và dễ lắp ráp cho Prusa MINI. Nó có kích thước nhỏ nhất có thể để vừa vặn MINI vào một vỏ hình khối (44 cm), ngay cả cuộn dây filament cũng vừa bên trong. Chi phí tổng thể của việc chế tạo được giữ ở mức thấp, vì vậy tôi đã quyết định chỉ sử dụng các tấm acrylic dày 3mm, đủ chắc chắn nhờ các mảnh ghép góc. Toàn bộ vỏ được bắt vít với 30 chiếc vít m3x10mm, không cần keo. Để cố định vỏ vào bàn làm việc, bạn có thể dán các mảnh ghép góc dưới vào bàn của mình. Sau đó, vỏ có thể được nhấc hoàn toàn lên để bảo trì máy in. Cửa trước cũng đủ rộng để vừa với toàn bộ máy in khi cần. Hình ảnh nhiệt của vỏ: Hướng dẫn in: In các bộ phận bằng PLA là ổn, ngay cả ở nhiệt độ cao hơn. Chúng tôi đề xuất cài đặt tiêu chuẩn: lớp dày 0,2mm, 2 lớp biên. Danh sách các bộ phận đã in: * 4x góc dưới
• 4x góc trên
• 16x giá đỡ tấm bên
• 2x khung bản lề bên
• 2x khung bản lề cửa
• 2x nam châm
• 1x núm cửa
• (tùy chọn) 2x giá đỡ đèn LED
• (tùy chọn) 2x kẹp dây cáp Vui lòng in các góc dưới theo chiều đứng như trong hình: Tôi đã thêm một phiên bản có bản lề với tất cả các bộ phận trong tab tệp. Các bộ phận cắt bằng Laser: Đối với các bộ phận acrylic, cần có máy cắt laser. Bạn có thể tải xuống các tệp cắt và cắt chúng tại không gian làm việc / hackspace địa phương của bạn. Hướng dẫn lắp ráp: Tải xuống tại đây: https://cloud.fh-prototyping.de/s/SN7XRC29jdtGfRf Liên kết hữu ích: Giá đỡ đèn LED/ Quạt: https://www.f3d.vn/3d-model/141164-he-thong-led-va-quat-da-nang Giá đỡ cuộn dây: ##### Danh sách vật tư (BOM): * 4x góc dưới
• 4x góc trên
• 8x giá đỡ tấm bên
• 2x Bản lề1
• 2x Bản lề2
• 2x Nam châm
• 1x Núm cửa Các bộ phận cắt Laser: 1x mặt trước, 2x mặt bên, 1x mặt sau, 1x tấm trên (vừa trên 5 Tấm 450x450x3mm plexiglas/acrylic) 38 chiếc vít M3x10mm + đai ốc
• 4 chiếc nam châm tròn 6x3mm ##### Cập nhật: * 25.02.2023: Phát hành ban đầu của thiết kế
• 26.02.2023: Sửa lỗi trong các tệp Panel
• 15.03.2023: Nhiều sửa lỗi trong Tệp Panel + thiết kế bản lề mới
• 26.10.2023: Chuyển sang V2: Phiên bản cập nhật của tất cả các bộ phận
• 08.01.2024: Chuyển sang V3: Phiên bản cập nhật của tất cả các bộ phận
• 27.01.2024: Cập nhật BOM + hướng dẫn
