Khay Gridfinity 6U Tối Giản, Parametric

Cái này in khó lắm à - đọc kỹ mấy mẹo này hoặc chấp nhận tốn tí nhựa nha!

Cái này là cái gì?

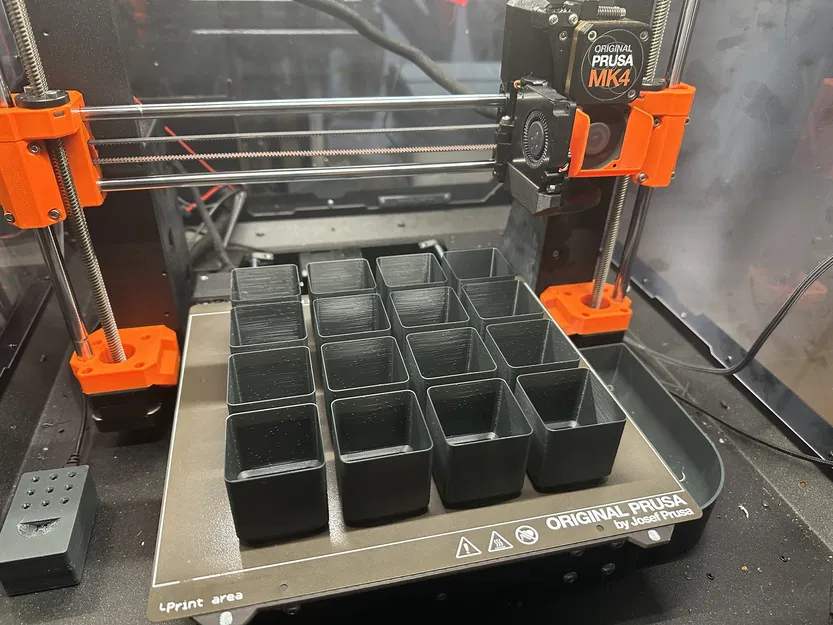

Đây là mẫu cho mấy cái khay Gridfinity 6U siêu tối giản. Về cơ bản thì nó chỉ là một lớp vỏ đơn với đáy dày 0.5mm thôi.

Có hai lý do tui tạo ra cái này:

1. Tui muốn tốn ít nhựa nhất có thể cho mấy cái khay. Vì môi trường đồ đó, hiểu hông?
2. Tui muốn mấy cái khay này nó giống mấy cái khối calibration của tui mà có thể dùng làm khay mà không cần phải in chế độ "vase mode". Chế độ "vase mode" thì không ngon lành gì nếu bạn muốn in đầy bàn build với nhiều món riêng lẻ đâu, rõ ràng rồi.

Mẹo In

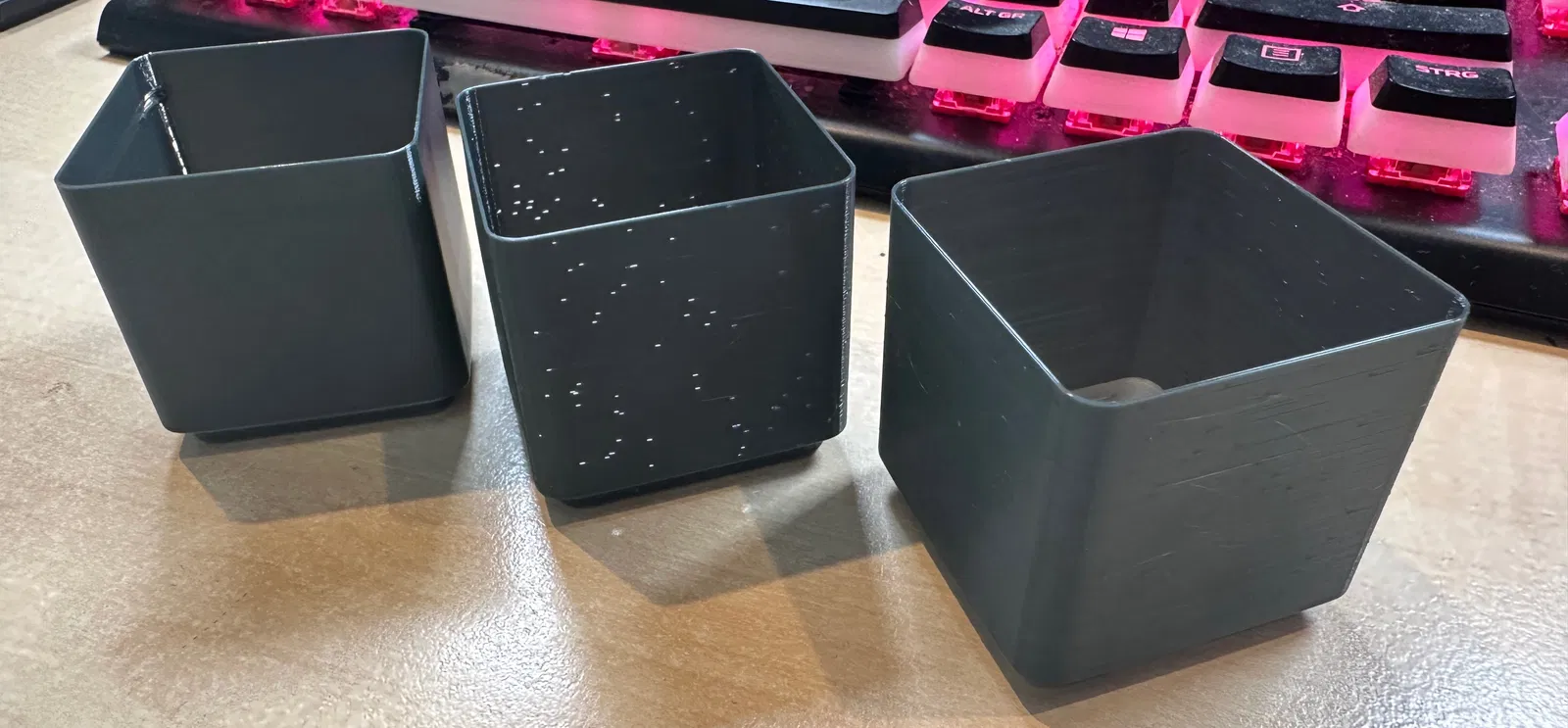

Cái này hơi bị hành máy in đó, dù máy bạn có ngon lành cành đào và cài đặt filament của bạn tốt cho mấy bản in thường rồi. Nhìn mấy cái test object tui nè:

The one on the left was printed with my MK4 and Prusament PETG Anthracite Grey with stock settings in PrusaSlicer 2.7.1. As you can see, the seam becomes a problem if your shell consists of just one single perimeter. To be honest, the result was still way better than I had expected - respect to the Prusa engineers.

The one in the middle was created by setting the seam mode to “random”. It has holes like a piece of swiss cheese, but it's functional for holding nuts and bolts and to be honest: The hole pattern is quite pretty. Still, I wanted to get rid of the holes.

The one on the right uses the random seam and filament retraction was reduced to 0.2mm - it actually holds water and is just as sturdy as my vase-mode version, as far as I can tell.

All these prints were made on an Original Prusa MK4 with firmware 5.0.0, a 0.4mm Obxidian nozzle and a layer height of 0.15mm. Input shaping was active. Your results may vary if anything in your setup deviates, but the mitigations above should be a good starting point for getting something useful on your printer.

Whatever you try, though, you should absolutely make sure that your extrusion multiplier is set properly because this model will fail in spectacular ways if it is not. Sadly, I didn't take a photograph of it, but I had one experiment that could be seen as a piece of art, even though it didn't really resemble a Gridfinity bin.

Hơi Parametric

Trong file FreeCAD, bạn sẽ thấy một cái bảng tính với các thông số của mẫu này nè:

Nếu bạn muốn tạo các khay với chiều cao khác, cứ chỉnh lại chiều cao tổng thôi - 1U là 7mm và 2U (14mm) là mức nhỏ nhất hợp lý. Sau đó cộng thêm 4.4mm cho phần gờ để xếp chồng. Thành ra, nếu bạn cần khay 4U, cứ lấy 4*7+4.4 = 32.4mm làm chiều cao tổng.

Độ dày thành thì tùy thuộc vào cài đặt in của bạn và thường nó sẽ bằng chiều rộng đường in của bạn. Tui đoán là cài nó gấp đôi giá trị đó sẽ cho ra lớp vỏ kép cứng cáp hơn, nhưng tui chưa thử có được không. Bạn nào thử thì đăng bài làm kèm bình luận cho mọi người cùng biết với nha. :)

Độ dày đáy nên bằng tổng chiều cao của 3 lớp đầu tiên của bạn. Vì PrusaSlicer mặc định là 0.2mm cho lớp đầu và 0.15mm cho mấy lớp sau, bạn sẽ có 0.5mm như mặc định của tui. Cứ tự nhiên thử nghiệm nếu bạn thích đáy dày.

Ghi Công Thêm

Khi làm cái này, mấy cuộc thảo luận với mấy bạn trên Unofficial German Prusa Discord giúp tui nhiều lắm - đặc biệt là herbert, klausn và Daniel.B. Nếu bạn rành tiếng Đức, bạn nên ghé qua server Discord rất lịch sự và hữu ích này.

Nhật Ký Thay Đổi

2024-02-05

Sửa lại mấy cái bán kính góc đã bị đặt là 7,5mm thay vì đúng theo thông số.

2024-02-03

Thêm 4.4mm chiều cao gờ xếp chồng mà ban đầu tui quên mất.

2024-02-02

Phiên bản đầu tiên.
