Hydra AMS - Bộ chuyển đổi cuộn chỉ đa năng (Bản sửa đổi lõi đặc)

Thêm một bộ đệm mới với họa tiết Voronoi. Có sẵn các chiều rộng 3, 6 và 12 mm. Hiện tại chưa được thử nghiệm vì tất cả máy in của tôi đang bận với một dự án lớn nhưng chúng sẽ hoạt động.

Cập nhật ngày 19 tháng 9 năm 2023

Phần đáy của thiết kế lõi đặc đã được cập nhật vì có một khu vực nhỏ với phần nhô ra không được hỗ trợ, hiện đã được sửa. Cảm ơn Dante Temp trên bình luận đã báo cáo!

Giới thiệu

Đây là bản chỉnh sửa của Hydra AMS - Universal Spool Adapter nhưng thay vào đó nó có lõi đặc thay vì các lỗ để chứa chất hút ẩm silica. Đây là bản chỉnh sửa theo yêu cầu của người dùng để thêm trọng lượng vào lõi cuộn chỉ thay vì silica.

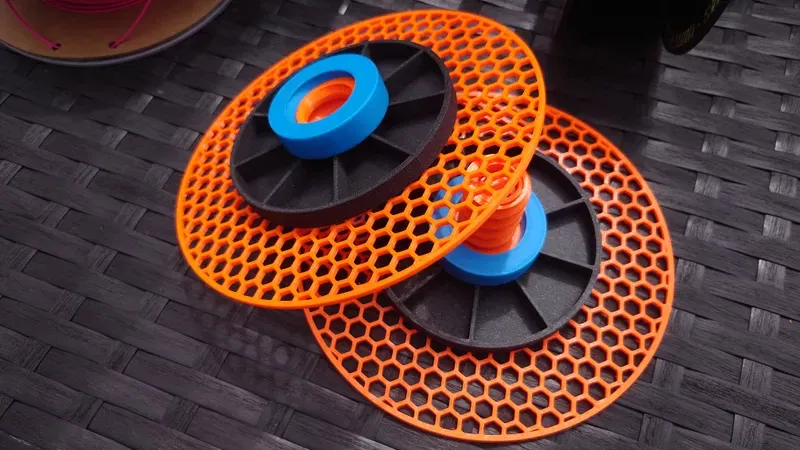

Hình ảnh bên dưới cho thấy phiên bản thông thường / chứa chất hút ẩm nhưng nó hoạt động tương tự.

Hydra AMS - Universal Spool Adapter được phát triển đặc biệt cho Hydra AMS nhưng cũng hoạt động tốt cho Bambu Lab AMS tiêu chuẩn. Tuy nhiên, nếu bạn sử dụng các cuộn chỉ rất hẹp với bộ chuyển đổi này, Hydra AMS sẽ hoạt động tốt hơn nhiều vì các bộ cấp liệu được nghiêng về phía sau một chút so với bản gốc.

Một trong những lợi ích chính của Hydra AMS là nó cho phép sử dụng nhiều loại đường kính cuộn chỉ, cả cuộn chỉ có đường kính nhỏ và lớn cũng như cuộn chỉ rộng hơn với chiều rộng cuộn chỉ lên đến 75 mm.

Nhưng một vấn đề vẫn còn - các cuộn chỉ rất hẹp như một số cuộn chỉ mẫu 250g và một số cuộn chỉ 500g. Một vấn đề khác là các cuộn chỉ bằng bìa ngày càng phổ biến, chúng không lý tưởng để sử dụng trong AMS vì một vài lý do, mảnh vụn bìa, làm giảm độ bám trên con lăn phía trước và bụi bẩn bên trong bộ cấp liệu và ống. Tôi thường khuyên bạn nên thêm một ít băng điện vào cạnh, nó hoạt động tốt. Nhưng bạn cũng có thể sử dụng bộ chuyển đổi mới mà tôi đã phát triển. Nó tương thích với các cuộn chỉ có chiều rộng lên tới 69 mm với Hydra AMS vì nó thêm 6 mm vào tổng chiều rộng cuộn chỉ.

Tôi đã đặt mua rất nhiều cuộn chỉ có kích thước lạ chỉ để phát triển bản sửa đổi này vì nó thường được yêu cầu.

Vậy điều gì làm cho cái này khác biệt so với các bộ chuyển đổi cuộn chỉ khác?

Tính năng

• Nó thêm trọng lượng vào cuộn chỉ, giảm khả năng cuộn chỉ bị nhảy lên và kẹt.
• Bạn có thể đổ đầy nó để thêm trọng lượng cho cuộn chỉ.
• Nó là Đa năng, chỉ cần in một vài vòng tròn trung tâm phù hợp với đường kính bên trong của cuộn chỉ bạn đang sử dụng.
• Nó cho phép in các cuộn chỉ mẫu 250g hẹp và cuộn chỉ 500g hẹp mà thông thường sẽ bị kẹt vào nắp trong của bộ cấp liệu AMS.
• Bạn có thể sử dụng nó với các cuộn chỉ bằng bìa như một gờ cuộn chỉ nâng cao xung quanh nó. Vì đường kính cuộn chỉ của cái này là 201 mm, nó lớn hơn một chút so với hầu hết các cuộn chỉ bằng bìa nên nó sẽ chạy trên bộ phận được in trong AMS thay vì vành bìa thực tế.

Cần in gì

In các bộ phận sau theo hướng tôi đã đặt, không cần hỗ trợ:

• hydra-ams-universal-spool-adapter-hex-bottom-solid.3mf
• hydra-ams-universal-spool-adapter-hex-top-solid.3mf
• hydra-ams-universal-spool-adapter-lid-solid.3mf

(Bạn có thể sử dụng loại cuộn chỉ Voronoi hoặc Solid thay thế nếu bạn muốn)

Tiếp theo, đo đường kính bên trong của cuộn chỉ bạn đang sử dụng và in một vài vòng tròn trung tâm phù hợp với đường kính đó, làm tròn xuống đến milimet gần nhất.

Ví dụ: nếu đường kính bên trong cuộn chỉ của bạn là 52,3 mm, hãy in hai cái này:

• hydra-ams-52mm-center-ring.3mf

Các vòng tròn trung tâm đảm bảo cuộn chỉ được căn giữa và thẳng hàng hoàn hảo trên Bộ chuyển đổi cuộn chỉ đa năng. Hiện tại có các vòng tròn trung tâm cho cuộn chỉ có đường kính tâm cuộn chỉ từ 42 đến 73 mm.

Ngoài ra, nếu bạn có cuộn chỉ rất hẹp (dưới khoảng 40 mm) bạn nên sử dụng các bộ đệm cuộn chỉ để làm rộng rãnh để nó không chạm vào nắp trong của bộ cấp liệu phía trước AMS. Cũng có một bộ đệm 6 mm.

• 12mm-spacer.3mf

Hướng dẫn Video

Lắp ráp

Nếu bạn chỉ muốn sử dụng nó như một bộ chuyển đổi cuộn chỉ và không gì khác, ví dụ: khi sử dụng cuộn chỉ bằng bìa, chỉ cần vặn các vòng tròn trung tâm vào trên cùng và dưới cùng của bộ chuyển đổi cuộn chỉ rồi vặn nó lại với cuộn chỉ ở giữa.

Nếu bạn muốn sử dụng nó với cuộn chỉ mẫu hoặc cuộn chỉ khác có kích thước hẹp, trước tiên hãy vặn các bộ đệm vào trên cùng và dưới cùng của bộ chuyển đổi cuộn chỉ, sau đó vặn các vòng tròn trung tâm. Cuối cùng, vặn nó lại với cuộn chỉ ở giữa.
