Dụng cụ Ép Bạc Cao Su Khung Phụ Volvo P80/P2

Tổng quan

Việc ép bạc cao su (ví dụ: 3507923, 3507924) vào khung phụ của Volvo P80/P2 khá khó khăn, vì chúng rất khít, cần định hướng chính xác và khi ép vào phần "vành" cao su hoặc phần bên trong của bạc, bạn có thể làm hỏng nó.

Volvo có một dụng cụ đặc biệt cho việc này với mã phụ tùng 9995457-1, 9995457-4 9995567-2, 9995589-65 mà hiện không còn bán nữa và cũng không có sản phẩm thay thế nào trên thị trường.

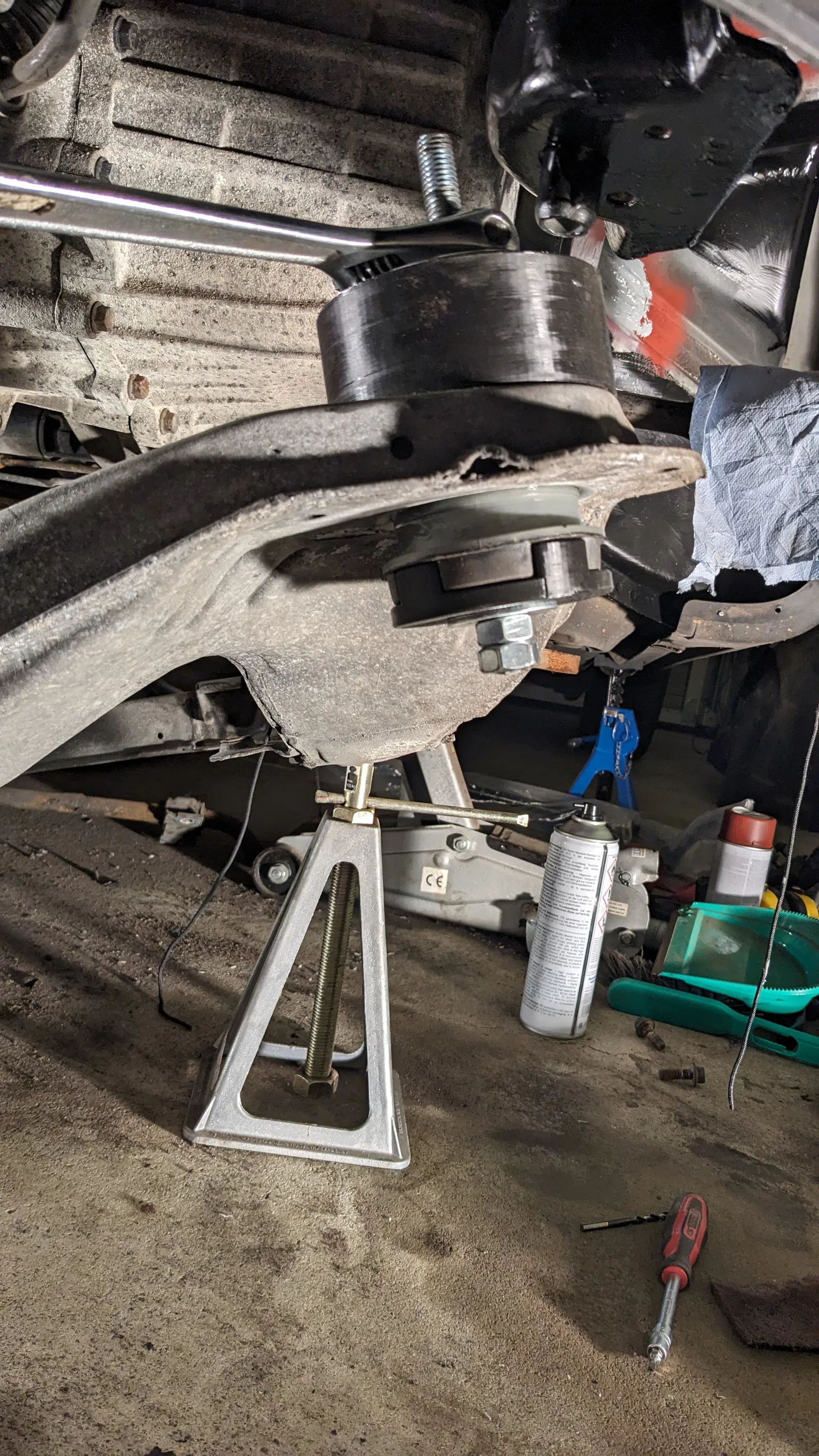

Đây là lúc dụng cụ này phát huy tác dụng, vì nó sẽ phân bổ lực lên phần nhựa chứ không phải lên vành cao su, do đó cho phép lắp bạc cao su mà không làm hỏng nó. Tùy thuộc vào bạc đạn của bạn, chúng có thể vẫn còn quá khít để lắp chỉ bằng dụng cụ này. Trong trường hợp của tôi, cần phải tạo áp lực lớn bằng dụng cụ và dùng búa cao su để đóng nó vào.

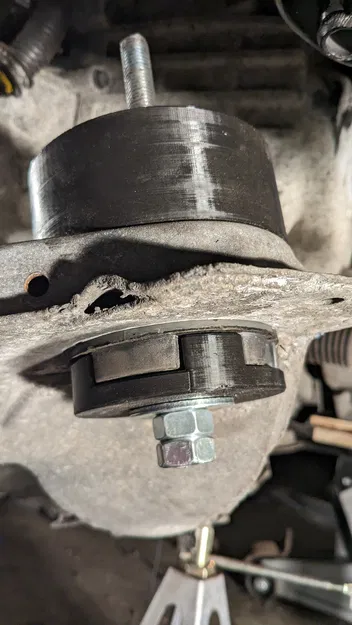

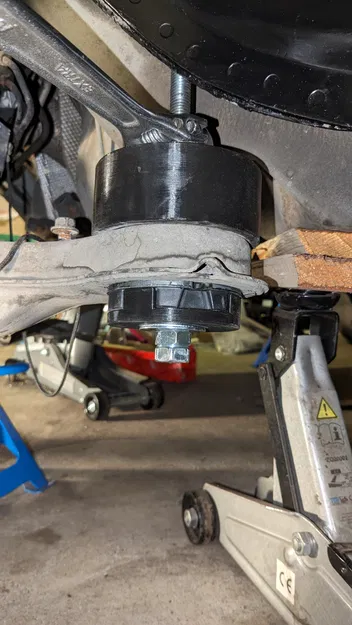

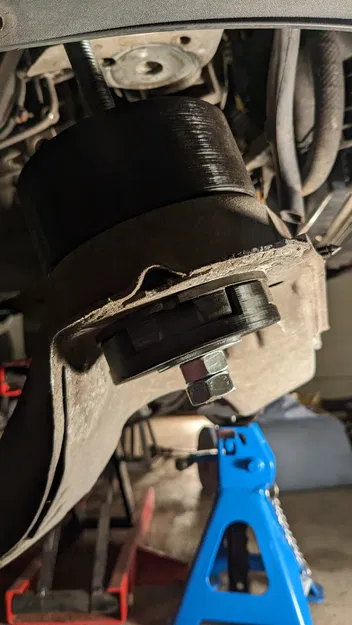

Phần chén (cup) là cần thiết để tạo không gian ở mặt trên của khung phụ vì bạc cao su nhô ra một chút khỏi khung phụ và bạn cũng không muốn làm móp cao su.

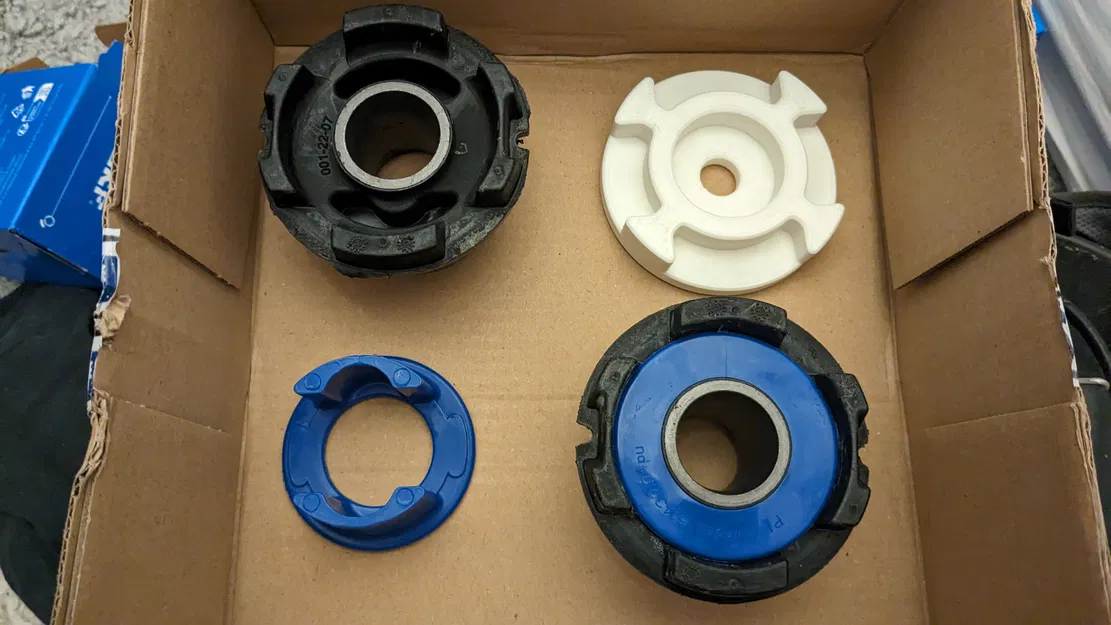

Dụng cụ đã được thử nghiệm với bạc SKF VKDS 872002, nhưng nó cũng nên phù hợp với các thương hiệu khác. Nó cũng có thể được sử dụng để ép các bộ chèn cao su PU vào khung phụ.

Các phiên bản của Dụng cụ Lắp đặt

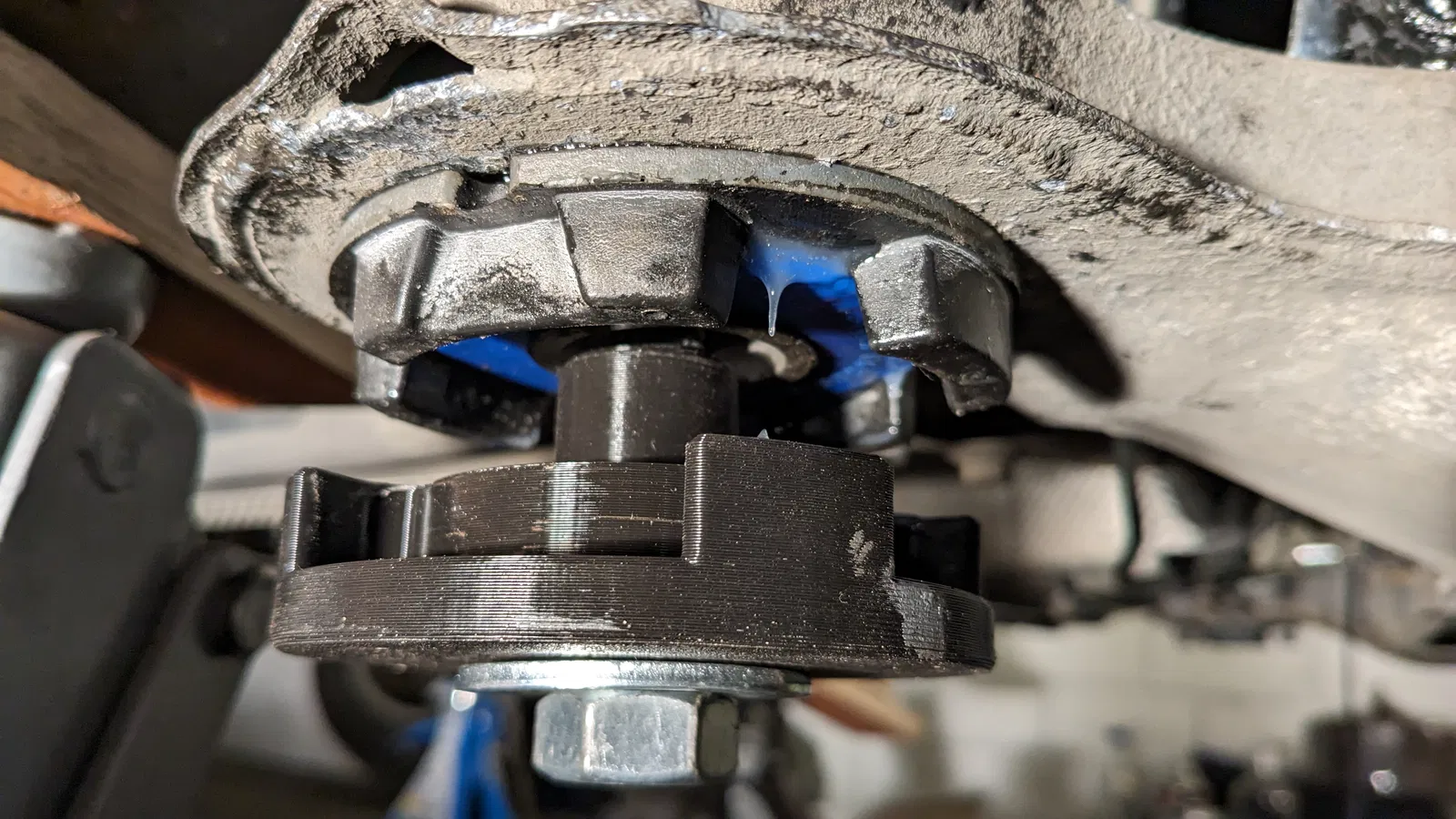

• Có chốt định tâm: Chốt định tâm giúp căn chỉnh dụng cụ và giữ nó thẳng hàng trong khi ép bạc cao su vào khung phụ.
• Không có chốt định tâm: Đây là phương án dự phòng trong trường hợp dụng cụ không vừa với bạc cao su của bạn.

Các phiên bản của Chén (Cup)

• Dài: Đây là phần chén được hiển thị trong hình. Nó dài hơn mức cần thiết vì có mục đích thứ hai.
• Ngắn: Phần chén ngắn hơn giúp việc căn chỉnh dễ dàng hơn nhiều, vì vậy đây là phiên bản được ưu tiên sử dụng. Cũng tiết kiệm một ít filament.

Cài đặt In

• Tôi đã sử dụng PLA, các loại polymer khác có lẽ cũng hoạt động tốt
• ≥90% Infill cho độ bền tối đa

Phần cứng bổ sung

• Ốc M14 rất dài hoặc thanh ren M14
• 3x Đai ốc M14
• 2x Long đền M14 (lớn nhất có thể tìm được để trải đều lực lên dụng cụ)
• Một ít mỡ lithium áp suất cao để bôi trơn thanh ren

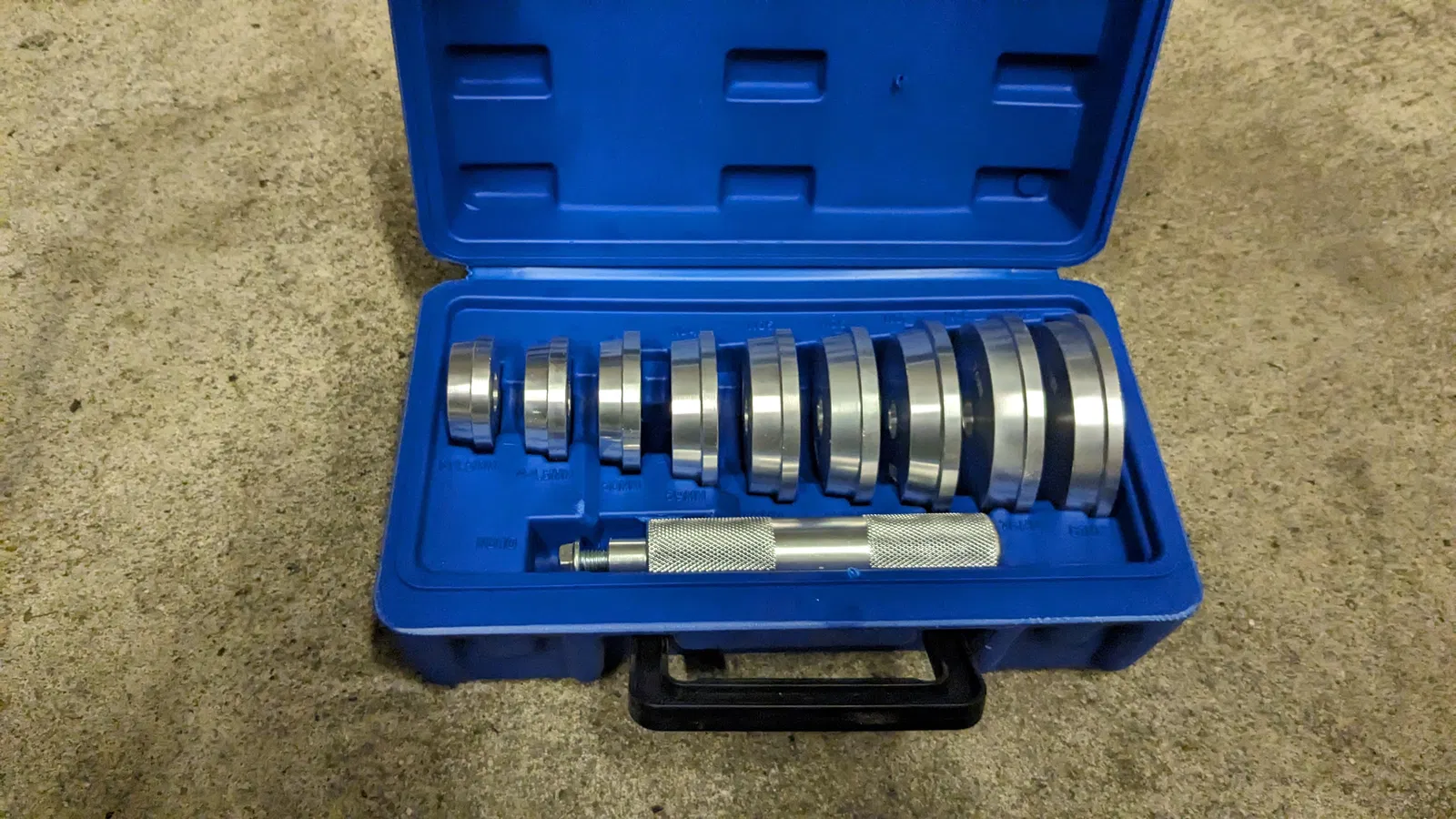

• Bộ bạc đạn bánh xe cho phần chén với dụng cụ 81mm (xem hình cuối)

Tuyên bố miễn trừ trách nhiệm

Khi sử dụng dụng cụ in bằng nhựa/in 3D để ép, có khả năng chúng sẽ bị vỡ hoặc nứt, v.v. Hãy có trách nhiệm khi sử dụng dụng cụ và đeo đồ bảo hộ phù hợp. Tôi không chịu trách nhiệm cho bất kỳ thiệt hại hoặc thương tích nào.

Vui lòng cân nhắc nhấn like và đăng bài "make" nếu bạn thấy hữu ích 🙂 Nó đã tốn RẤT NHIỀU filament để in các mẫu thử, vì vậy nếu bạn là một công ty sản xuất dụng cụ và muốn kiếm bộn tiền với các dụng cụ này, có lẽ hãy gửi cho tôi một ít tiền để mua filament 😅
