Bản vẽ đế gá Konstrükce nádrhu

Mô tả

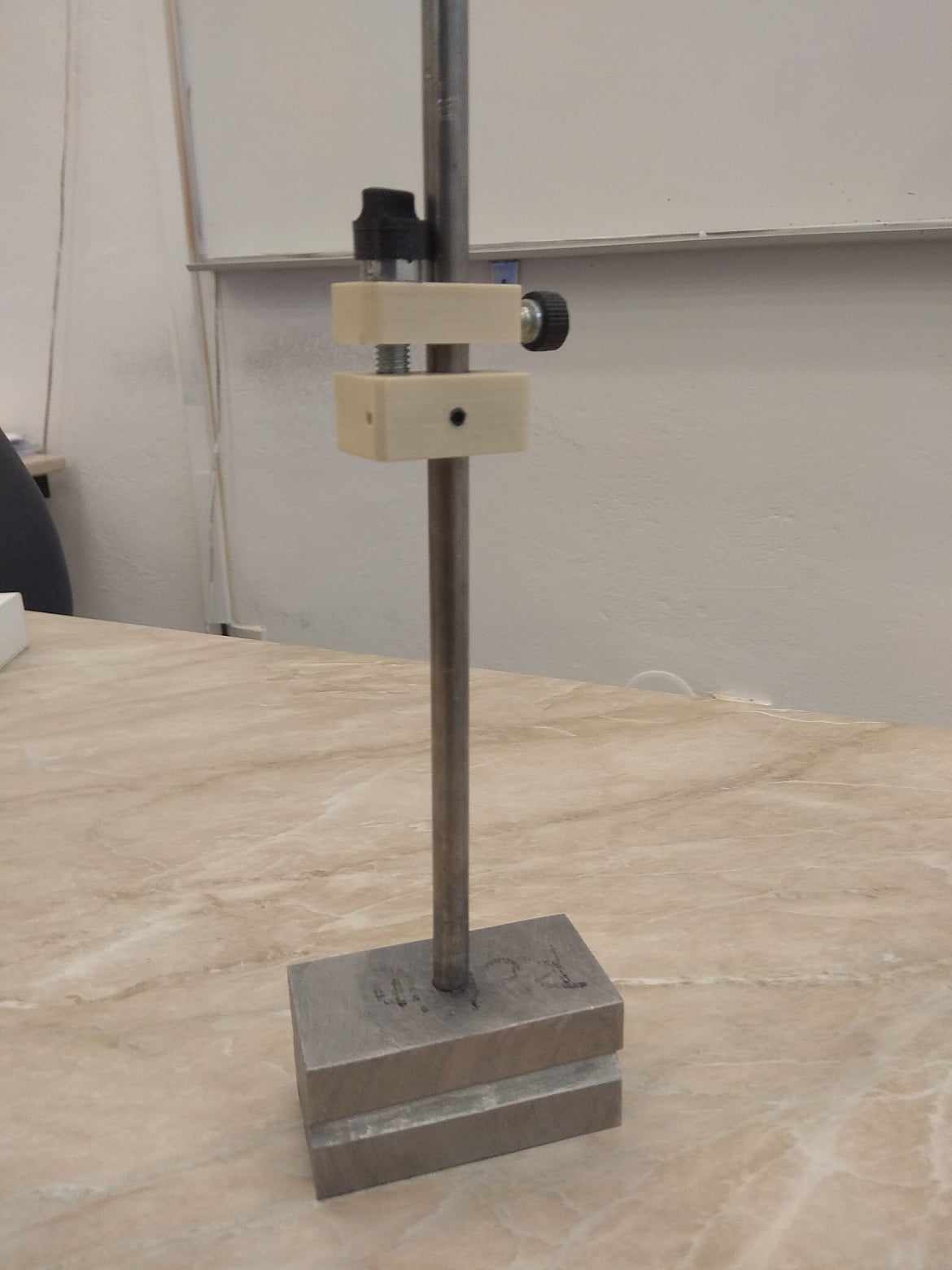

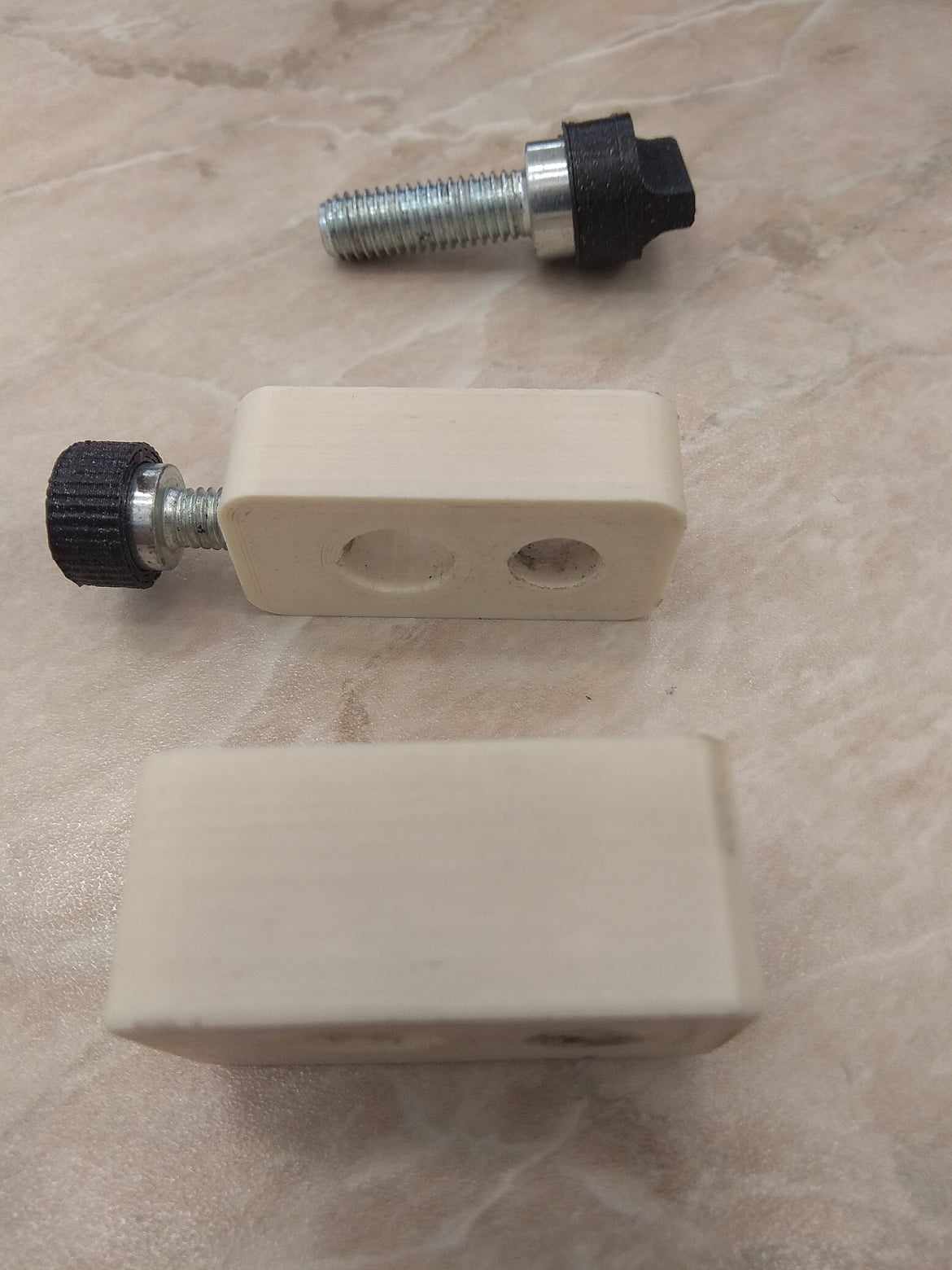

Thiết kế đế gá để phác thảo chi tiết gia công. In 3D các bộ phận cho giá đỡ kim và đá định vị.

Đối tượng mục tiêu

Dự án này chủ yếu dành cho các ngành kỹ thuật cơ khí trong môn học Cấu tạo và vận hành máy cũng như thực hành.

Kiến thức và kỹ năng cần thiết

Học sinh biết 3D print là gì và cách thức hoạt động. Học sinh đã quen thuộc với các loại máy in 3D tại trường. Học sinh đã thành thạo việc mô hình hóa và tạo bản vẽ kỹ thuật trong Autodesk Inventor, cũng như xuất mô hình sang định dạng STL. Học sinh tối ưu hóa cài đặt tệp được tạo trong phần mềm PrusaSlicer. Học sinh cài đặt các thông số in theo hướng dẫn của giáo viên. Xuất dự án, tạo Gcode để in và chuyển chúng qua phương tiện lưu trữ vào máy in.

Mục tiêu của dự án

Tự mình tạo ra một cụm chức năng hoàn chỉnh với sự tham gia của các bộ phận in 3D. Học sinh sẽ tạo tài liệu dự án theo yêu cầu, trong thực tế sản xuất các bộ phận không dành cho in 3D theo tài liệu. Tự in và xử lý công nghệ các bản in cuối cùng, sau đó lắp ráp cụm hoàn chỉnh. Công việc là một phần của đánh giá kỳ thi tốt nghiệp thực hành. Năng lực được phát triển: học tập, giải quyết vấn đề, giao tiếp, làm việc, kỹ thuật số. Kết quả dự án: Xác minh năng lực và kỹ năng trong ngành.

Thiết bị cần thiết

Trang thiết bị IT thông thường của phòng học, cài đặt sẵn PrusaSlicer và Autodesk Inventor trên máy tính, kết nối internet, đầu đọc thẻ SD, máy in 3D bao gồm vật liệu in (PETG).

Lịch trình dự án

Tổng thời gian để chuẩn bị dự án không quá 12 giờ.

Việc in 3D thực tế được lên kế hoạch trong 4 tiết học. Dự án có sự tham gia của 16 sinh viên.

Quy trình làm việc

Không sửa đổi mô hình đã chuẩn bị:

1 giờ

• bắt đầu tiết học, giới thiệu cho học sinh về dự án, chủ đề và mục tiêu công việc đã chọn cũng như ứng dụng thực tế của nó.
• nhắc nhở học sinh về đối tượng 3D, xem máy in 3D và nhắc lại nguyên lý in 3D bao gồm cả việc trình diễn in một vật nhỏ.

2 giờ

• Tự in các mô hình do sinh viên tạo ra, nhấn mạnh vào chức năng của cụm lắp ráp.
• Thảo luận về chức năng của các bộ phận trong sản phẩm cuối cùng, các sửa đổi có thể có để loại bỏ lỗi.

Tác giả

Ing. Čestmír Suchoň
