Dụng cụ Căn chỉnh Bed Rostock Onyx

Dụng cụ căn chỉnh cho bed nhiệt Onyx (đường kính 280 mm) để tinh chỉnh bán kính delta và mức Z.

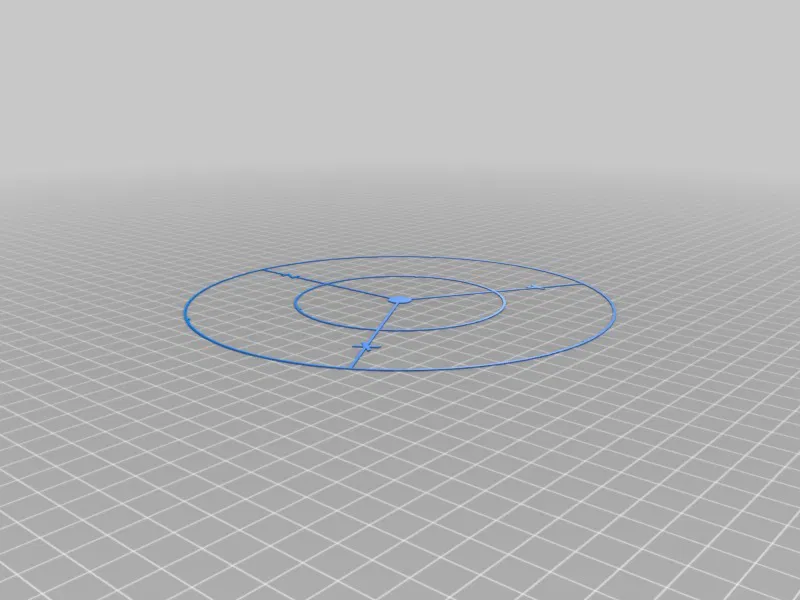

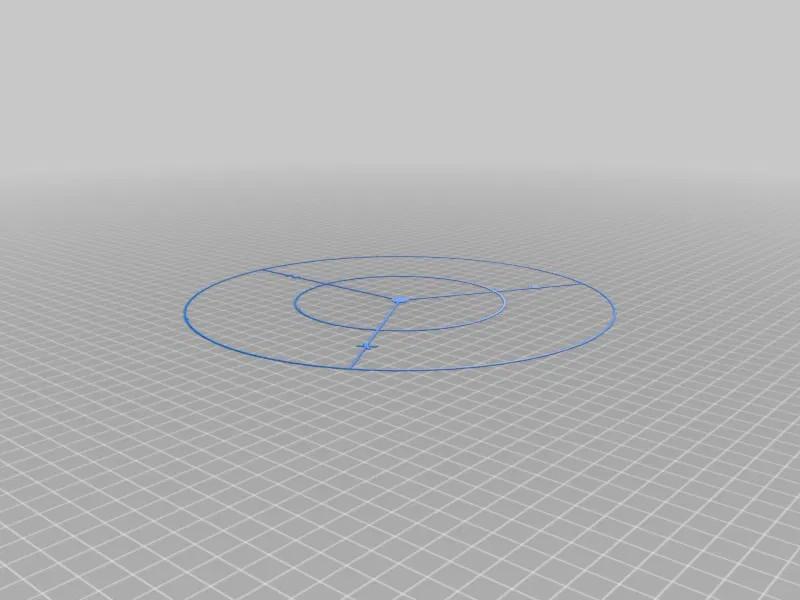

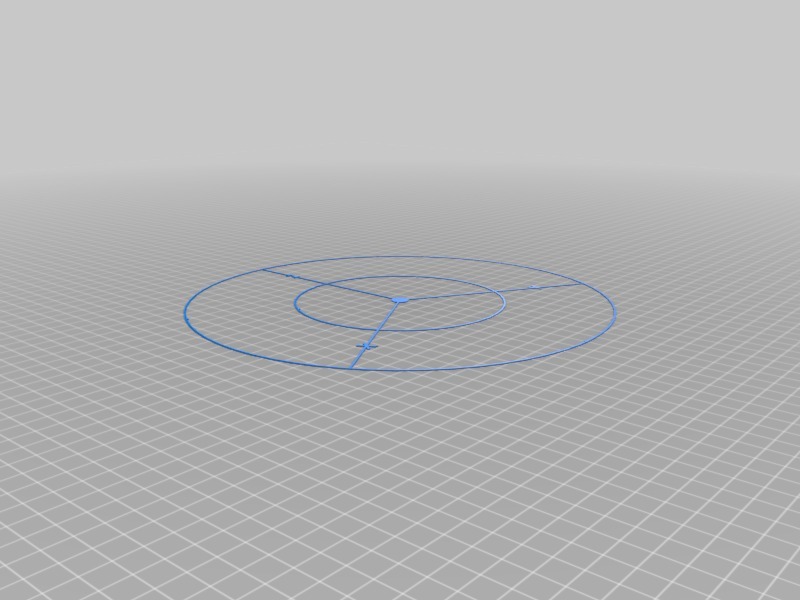

Nó là một bản in hai vòng tròn đồng tâm với 12 điểm đo được đánh dấu cộng với tâm. Lớp dày 0,3 mm, có các đường rộng 1 mm và hai vòng tròn có đường kính 240 mm và 120 mm ở vành ngoài của chúng.

Vành ngoài của bộ phận đặt các thanh delta của Rostock Max hoàn toàn thẳng đứng gần ba cột.

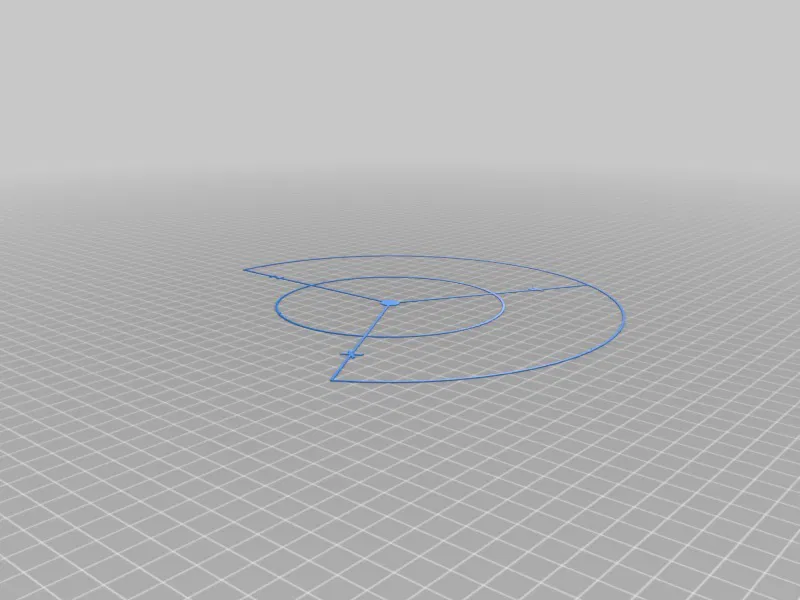

V2 dành cho những người như tôi, những người có quạt gắn trên nền di chuyển về cùng phía với giá đỡ bộ đùn được gắn vào máy in.

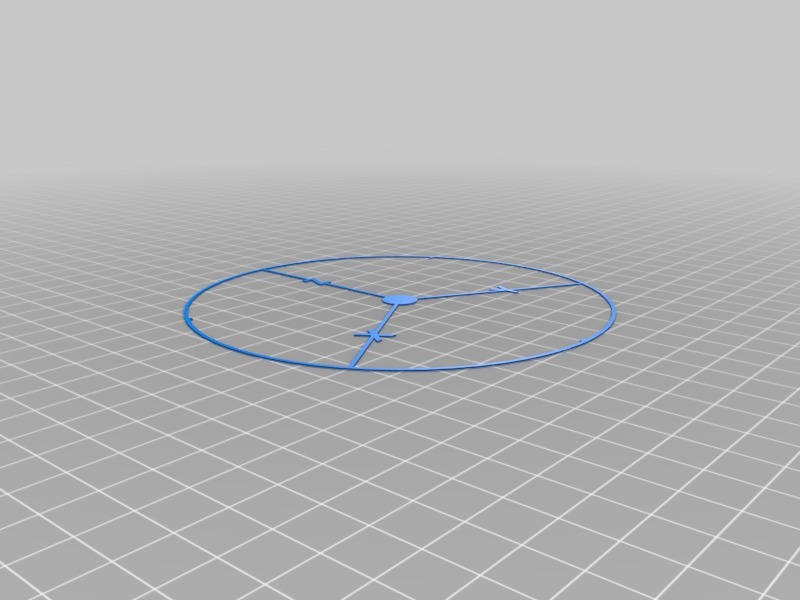

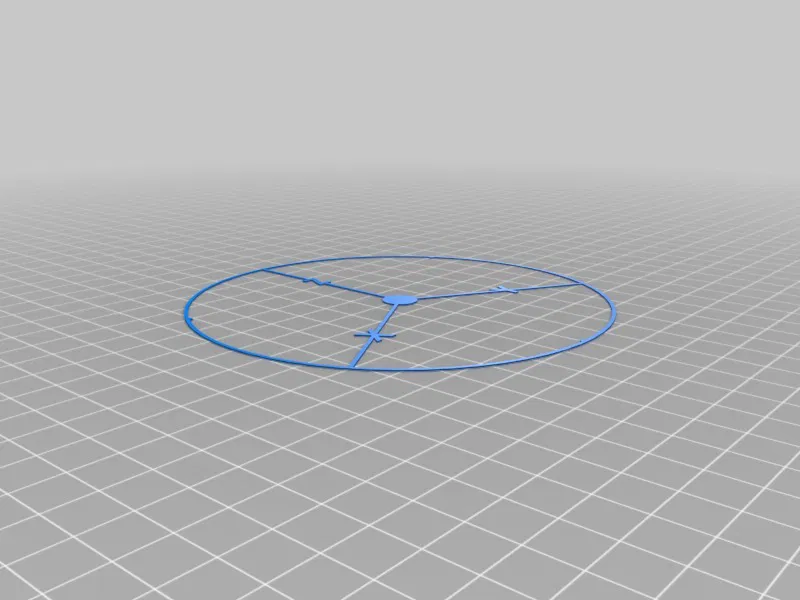

Theo yêu cầu, có một phiên bản khác dành cho bo mạch 200 mm (vòng tròn 180 mm và 90 mm) cũng như phiên bản chỉ có vòng tròn trong 120 mm.

Hướng dẫn

1. Chọn V1 hoặc V2 và slice (lưu ý thêm các váy được thêm vào đường kính ngoài 240 mm).
2. Điều chỉnh chiều cao Z và căn chỉnh bed của bạn khi có nhiệt (bề mặt in thường bị cong khi nóng).
3. Đảm bảo đầu in của bạn không chạm vào bed hoặc bất kỳ thứ gì khác ở bất kỳ vị trí cực đoan nào.
4. Làm nóng bed in cho đến khi nhiệt được lan tỏa đều trên bed và vành ngoài cũng có nhiệt độ bám dính tối thiểu.
5. Nhấn print
6. Bóc bản in ra, đặc biệt chú ý không làm nó bị kéo căng. Nếu không bạn sẽ nhận được số đo sai.
7. Đo bộ phận (ít nhất tại 12 điểm đo cộng với tâm)
8. Thực hiện thay đổi đối với firmware (bán kính delta, chiều cao Z) và/hoặc ba trục (căn chỉnh bed) --> Chỉnh sửa bán kính delta ảnh hưởng đến chiều cao Z.
9. Lặp lại bước 3-8 cho đến khi bạn hài lòng

Bản in này sẽ chỉ hoạt động nếu đầu phun của bạn đã được đặt ở mức Z gần như hoàn hảo (+/- khoảng 0,15 mm).

V2 cần được căn giữa thủ công trên bed in do thiếu vòm.
