Chắn bùn trên HYPERFORMA Split Slim cho Floatwheel ADV-ADVPro (5°-12mm preload)
Chắn bùn trên Split Slim này dành cho Floatwheel ADV/ADVPro, được thiết kế cho người dùng có khổ in nhỏ. Tương thích với minifender nguyên bản và HYPERFORMA, có tùy chọn gắn vít M3 chắc chắn và họa tiết lục giác tăng độ cứng. Cần supports khi in và dán hai nửa lại với nhau.
Mô tả
GIỚI THIỆU
Các bộ phận này có thiết kế độc đáo và được tạo ra trực tiếp trên mô hình CAD do Tony từ Floatwheel cung cấp.
Chắn bùn trên này được tạo ra cho tất cả những ai muốn tự in chắn bùn tại nhà nhưng không có khổ in lớn (ví dụ: ender 3).

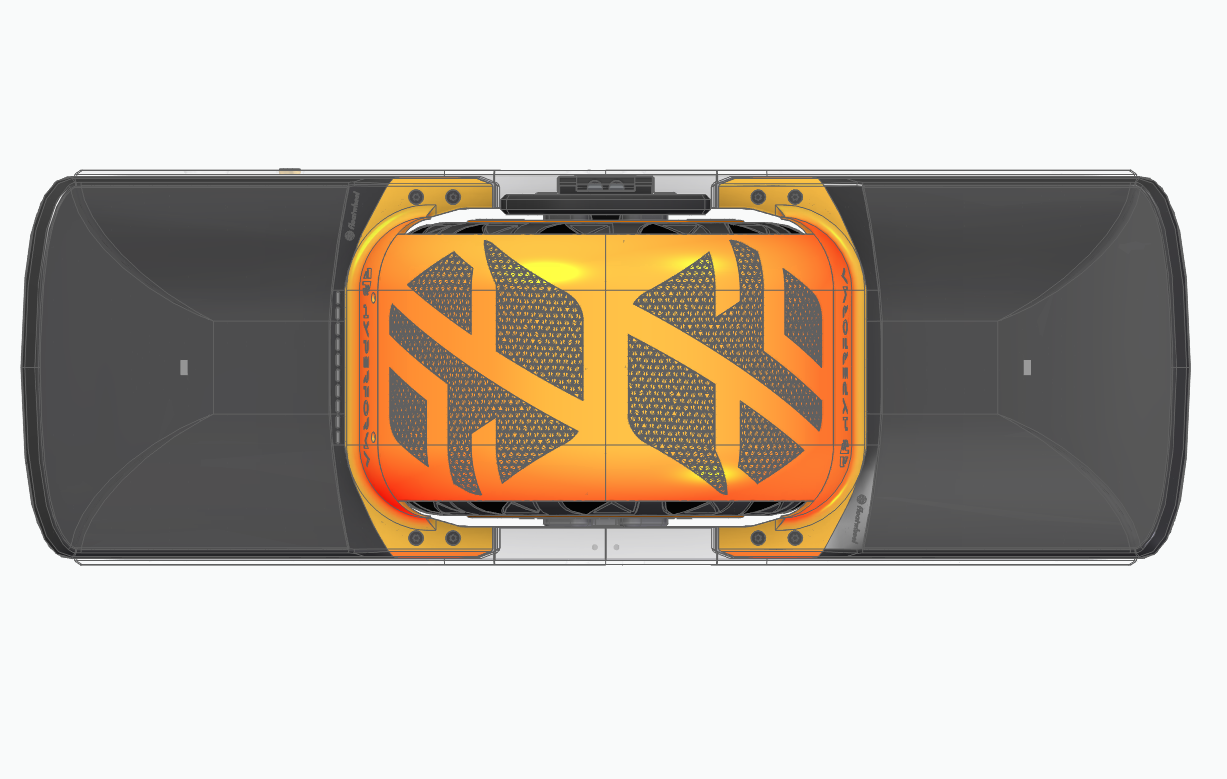

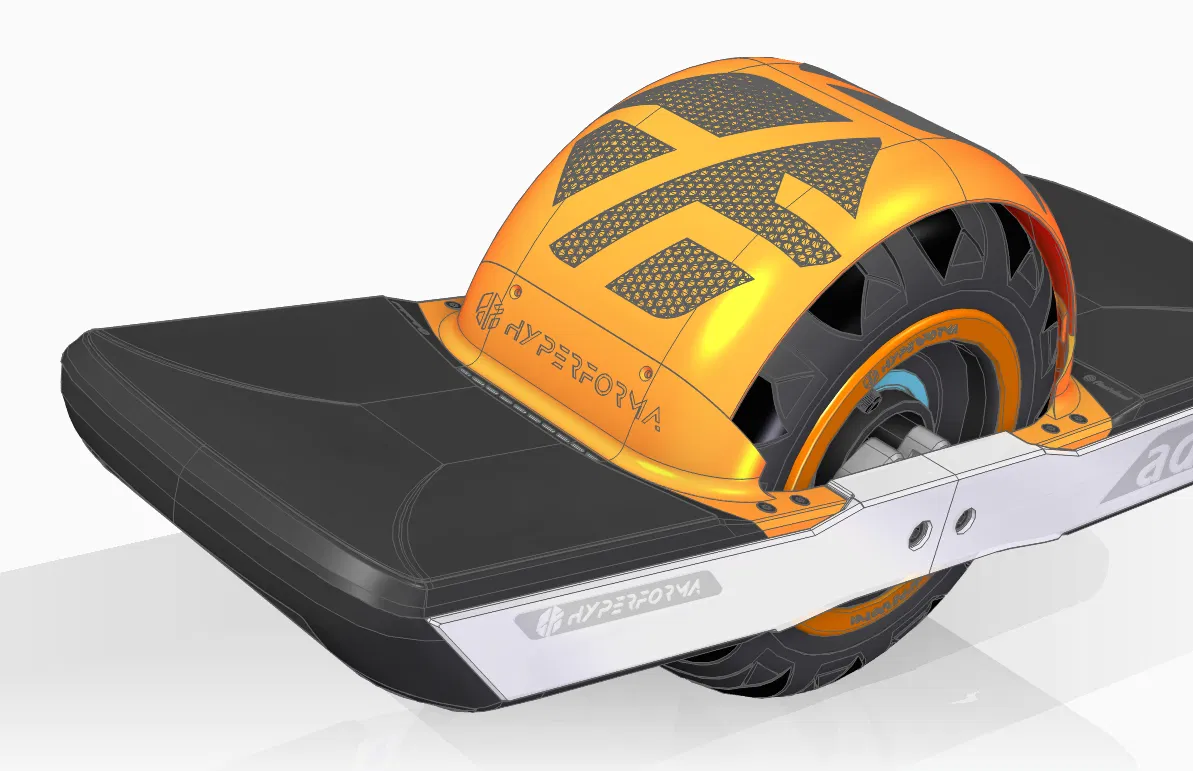

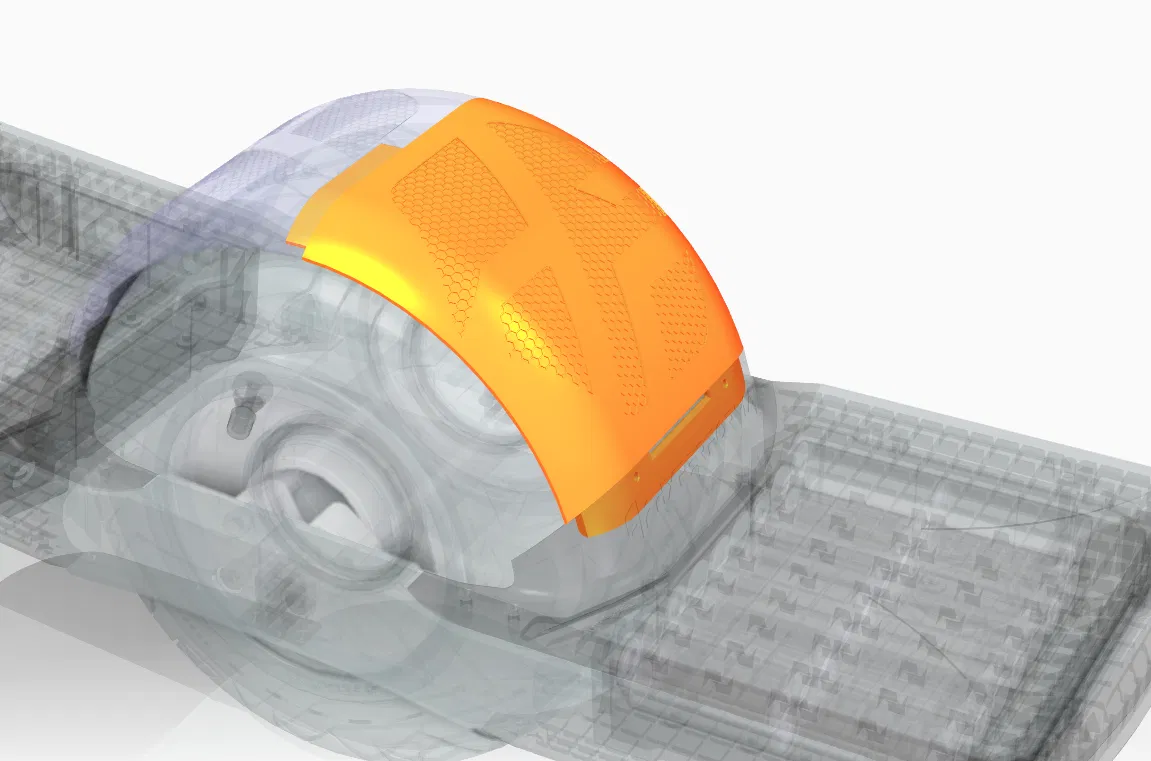

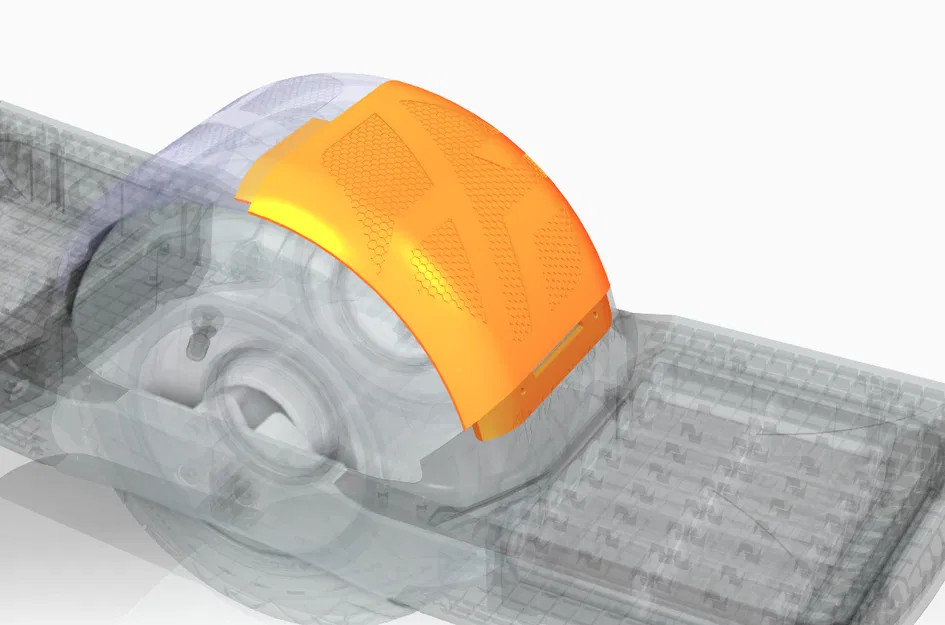

Mô hình này nhằm thay thế chắn bùn nguyên bản của Floatwheel và do đó tương thích với cả minifender nguyên bản và minifender HYPERFORMA:

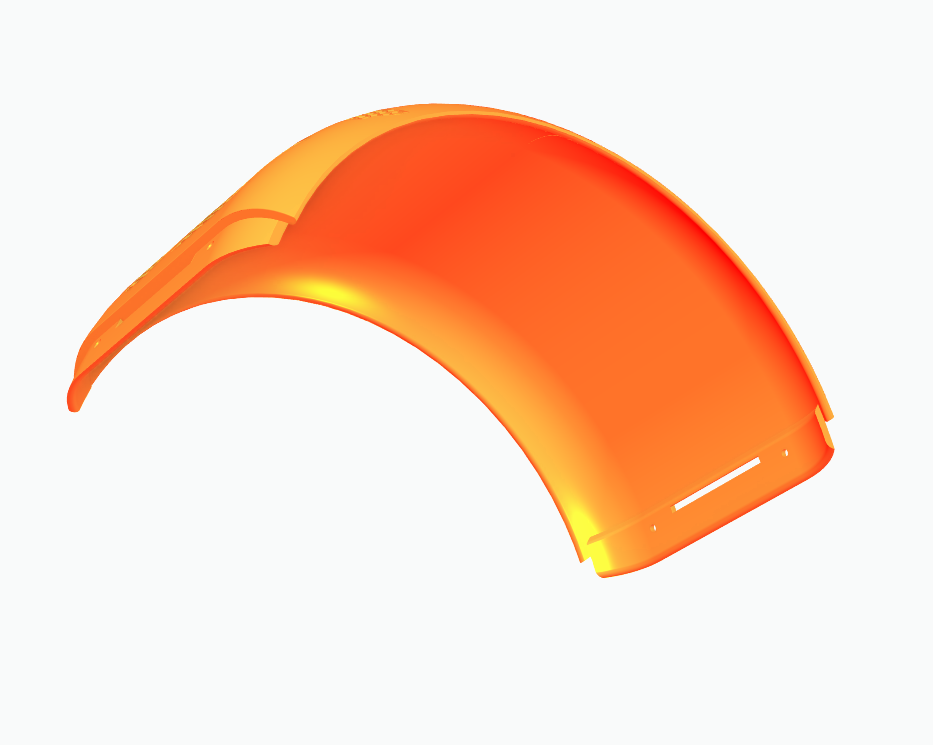

TÍNH NĂNG THIẾT KẾ Mô hình đã được biến dạng để việc gắn chắn bùn chắc chắn và giữ nguyên vị trí khi di chuyển. Trong mọi trường hợp, đối với những ai muốn lắp đặt chắc chắn, tôi đã chuẩn bị 2 lỗ để lắp các insert M3x4mm (gắn nóng hoặc bằng sóng siêu âm) hoàn toàn tùy chọn (cần tạo các lỗ 3,5 mm trên mini fender).

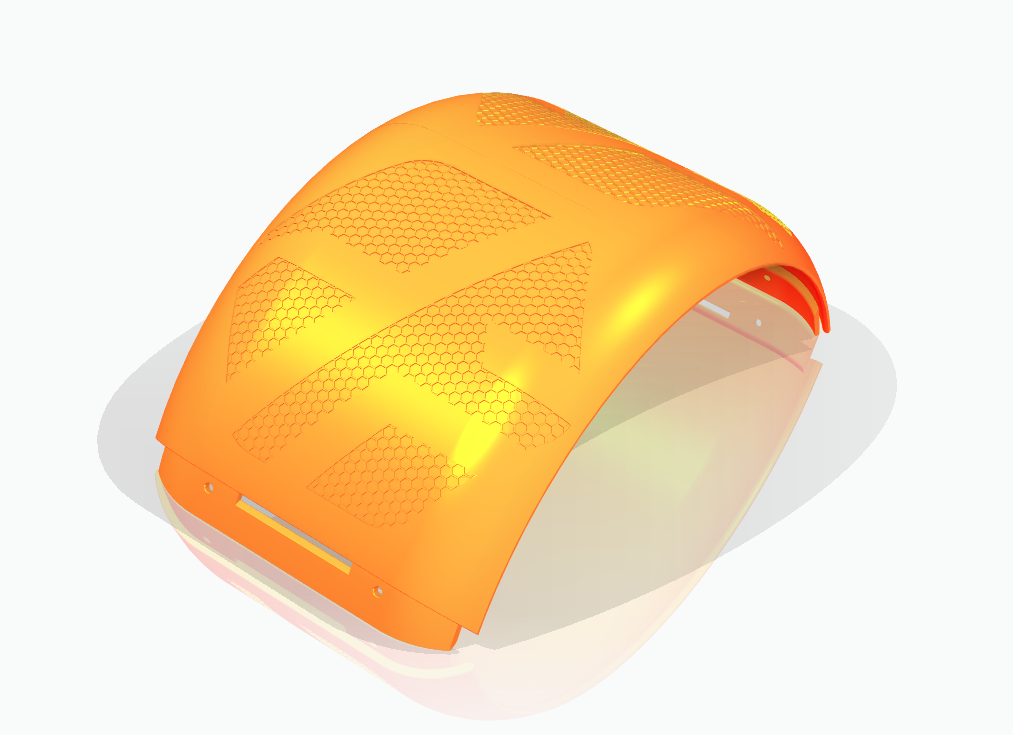

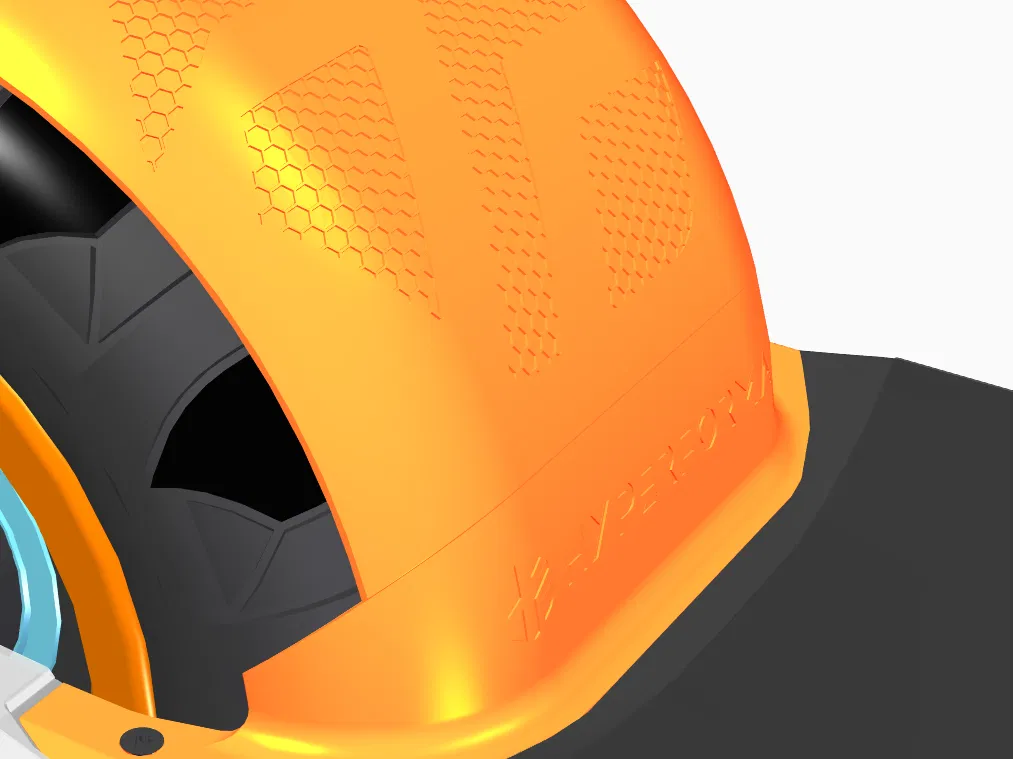

Một kết cấu lục giác cũng đã được thêm vào để tạo điểm nhấn thẩm mỹ cho mô hình, đồng thời tăng độ cứng cáp của mô hình.

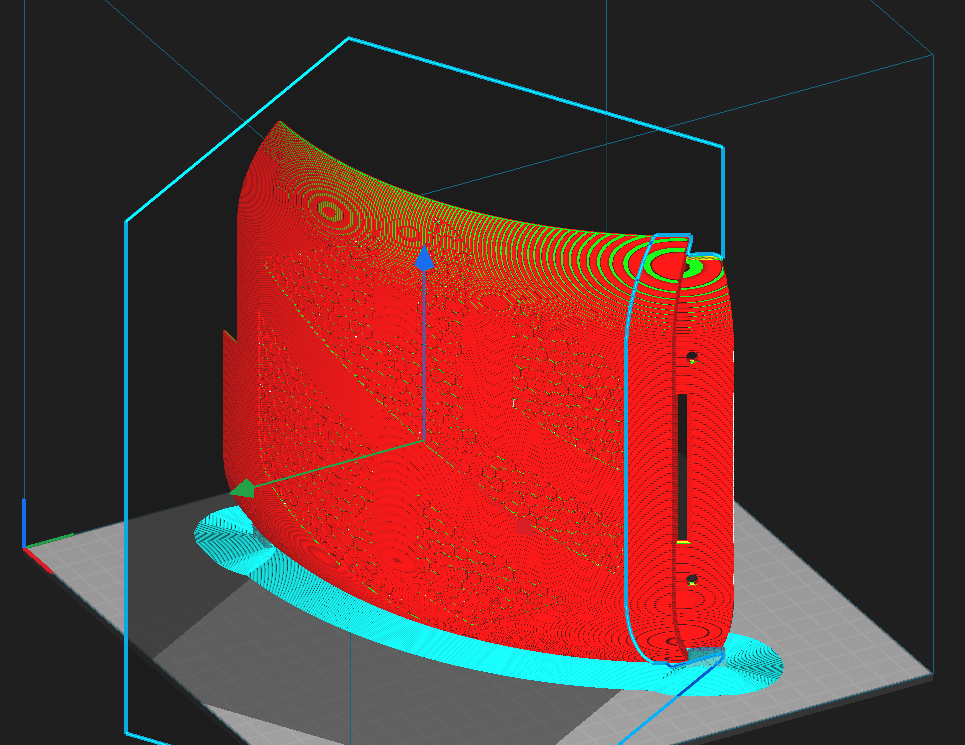

MẸO IN 3D Cần có supports, Sử dụng support blockers trên toàn bộ bề mặt của kết cấu (chúng hoàn toàn không cần thiết ở khu vực đó). Tôi đề xuất đặt tham số “Slicing Tolerance” thành “exclusive” cho những ai sử dụng Ultimaker CURA.

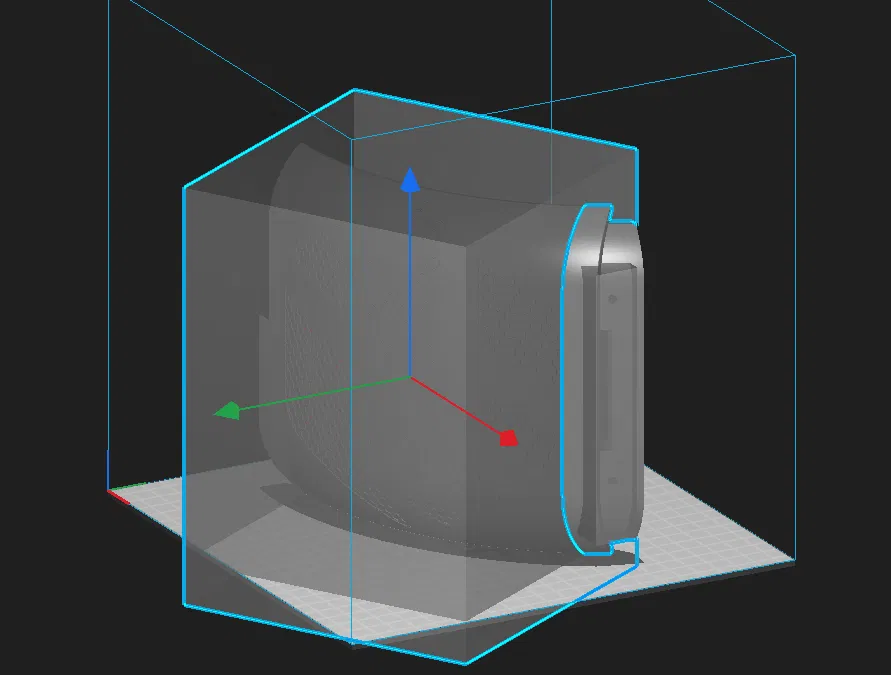

Trong số các tệp, bạn cũng sẽ tìm thấy tệp .3mf mà bạn có thể kiểm tra hướng trên bàn in và vị trí của supports cũng như support blockers (Ultimaker Cura - Custom Ender 3 PRO).

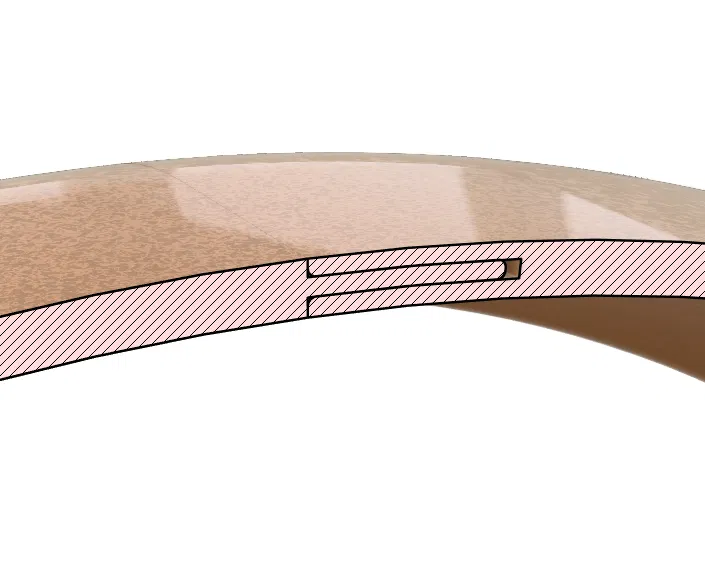

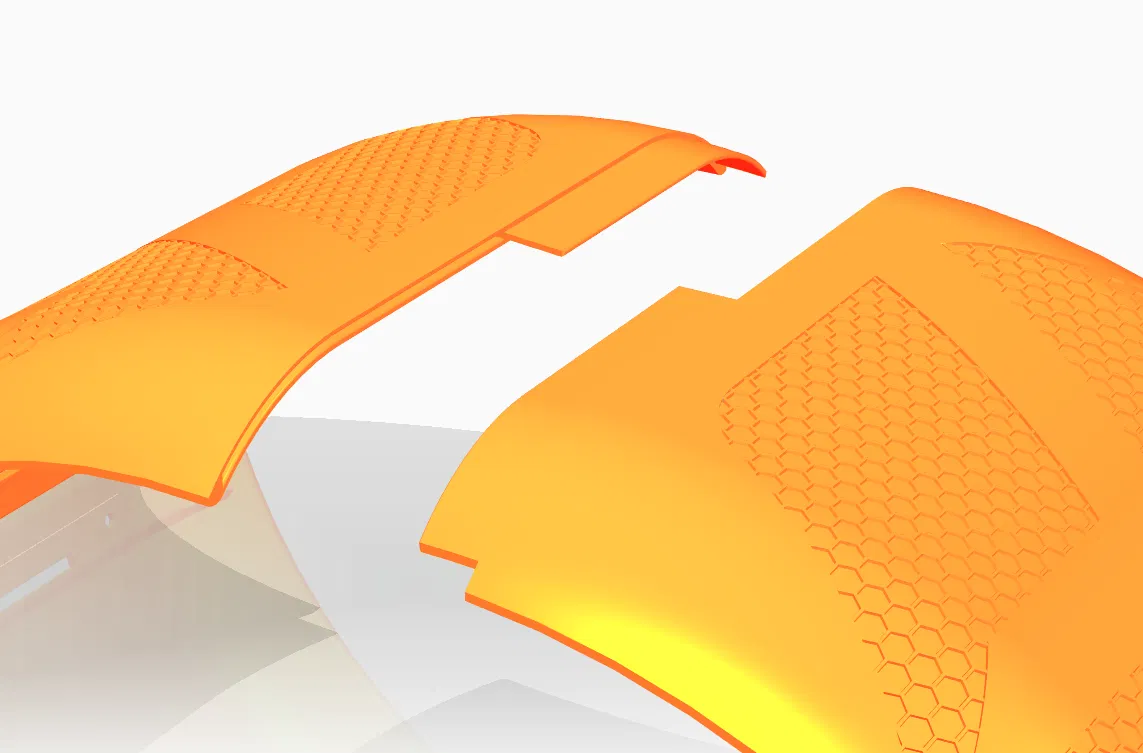

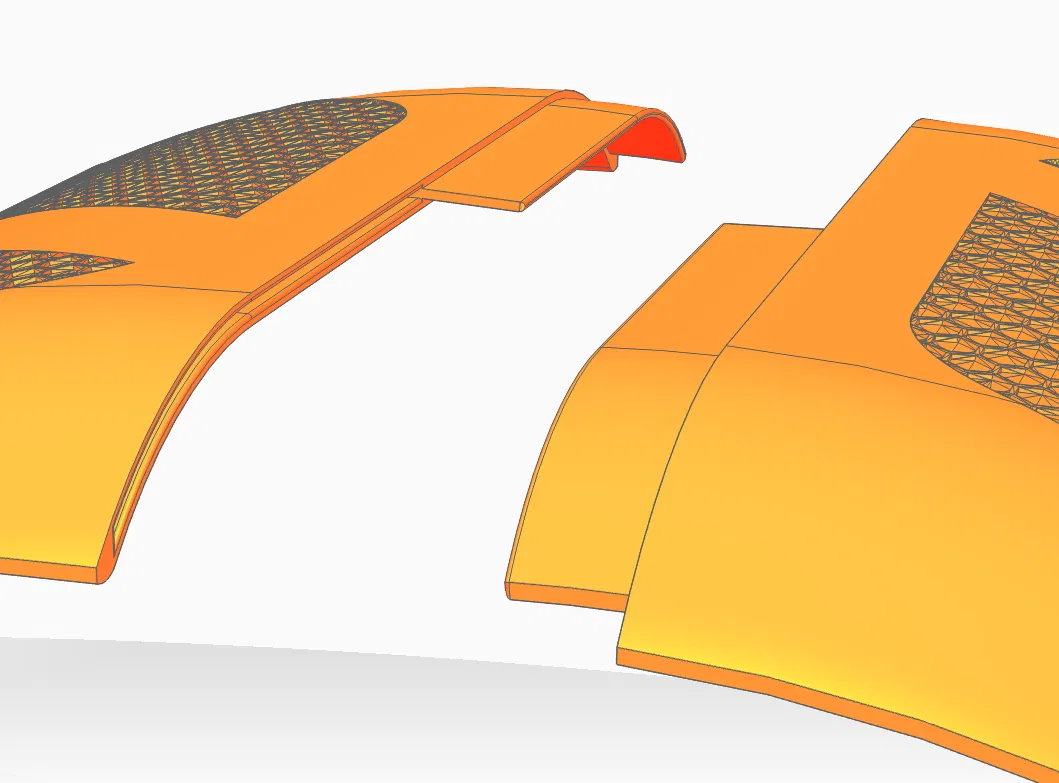

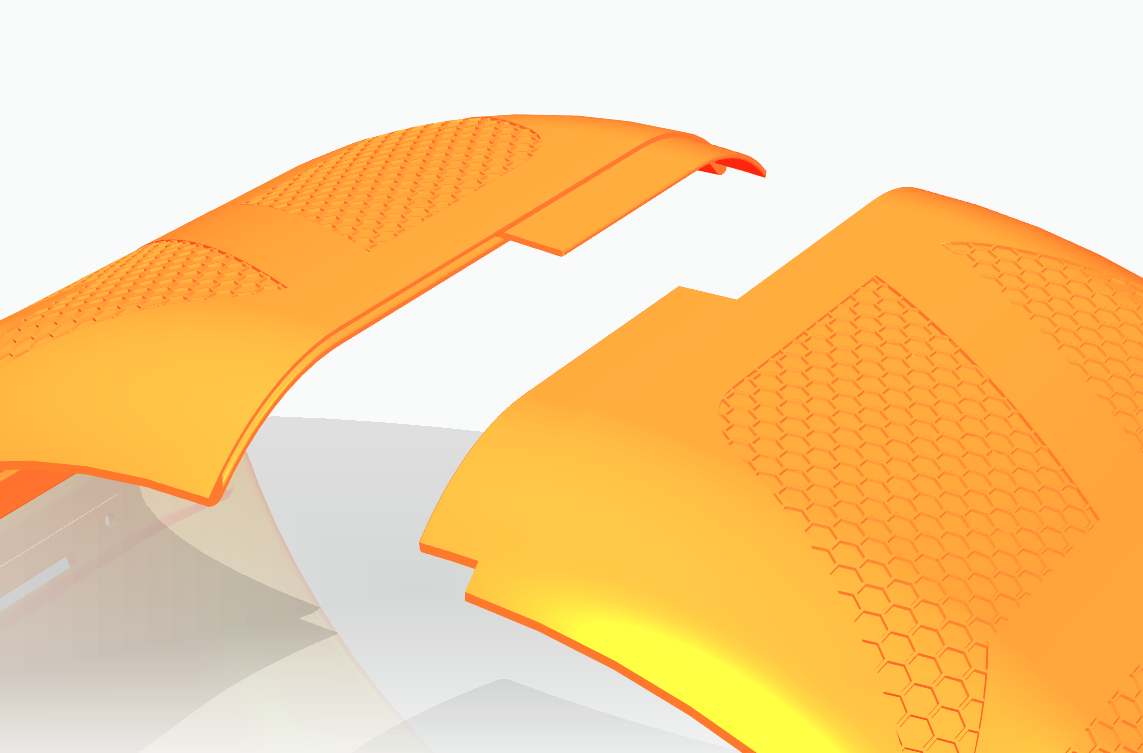

SAU KHI SẢN XUẤT Mô hình cần được in hai lần và sau đó các bộ phận được dán lại với nhau. Để dán, tôi khuyên dùng keo Cyanoacrylate dạng lỏng (tốt nhất là dạng gel) để đổ vào các rãnh cho việc dán chính xác và không bị lem (nhựa epoxy hai thành phần cũng là một lựa chọn tốt). Hướng của các lớp in sẽ giúp việc lắp ráp dễ dàng hơn, sau đó đợi khô hoàn toàn. Nếu còn vệt, tôi khuyên bạn nên chà các khu vực bị ố bằng khăn giấy nhúng WD-40.
CẬP NHẬT NGÀY 05/02/2024: Đã thêm HYPERFORMA Mini Fenders với các lỗ doa cho việc gắn Top Fender tùy chọn bằng vít M3x6:
- HYPERFORMA_Floatwheel ADV-ADVPro Drop Top Fender Base (MiniFender) +12mm +holes_STANDALONE
- HYPERFORMA_Floatwheel ADV-ADVPro Drop Top Fender Base (MiniFender) + 12mm + holes
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
