Cờ Vua Du Lịch - Travel-Chess

Đây là phiên bản cờ vua di động của tôi

__

Cập nhật ngày 5-2-2024:

Tôi nhận thấy các tệp mô hình của các quân cờ có logo khác với ảnh của tôi. Không hiểu sao trong quá trình thiết kế nó đã thay đổi. Tôi đã tải lên các mô hình cũ hơn với logo khác. Nó có thể giúp xác định quân cờ nào là đen và quân cờ nào là trắng. Các tệp mô hình được thêm vào được đánh dấu là “thay thế”. Tất cả các quân cờ nằm trong một tệp gcode và 3mf. Lưu ý rằng các mã mới nhất dành cho máy in Mk4.

Tôi cho rằng mọi người quan tâm đều biết luật chơi cờ vua. Nếu không, bạn có thể dễ dàng tìm thấy trên mạng ( https://en.wikipedia.org/wiki/Chess )

Tất cả các trò chơi du lịch của tôi đều có cùng kích thước. Điều đó giúp chúng dễ dàng xếp chồng lên nhau. Chúng đủ nhỏ để bạn có thể cho vào ba lô, v.v. Vì thiết kế này, bạn có thể chơi các trò chơi này trên ô tô, tàu hỏa hoặc máy bay khi đang di chuyển. (bạn không cần phải sạc pin cho nó…. ;-))

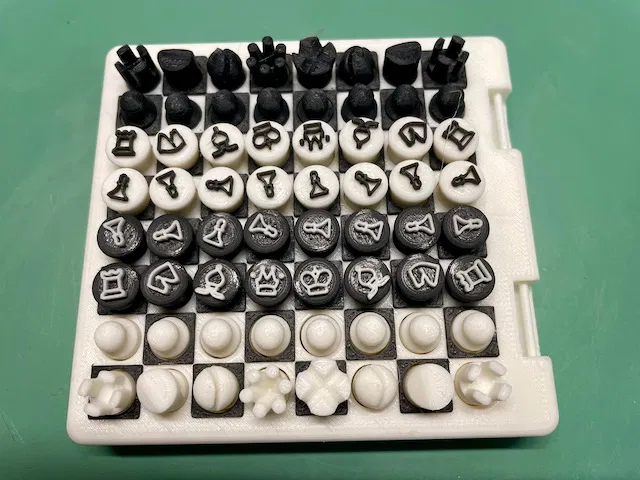

Có 2 bộ quân cờ. Một bộ có các ký hiệu đơn giản ở trên cùng, và một bộ bắt nguồn từ các quân cờ tiêu chuẩn, nhưng sao cho chúng có thể in được ở kích thước nhỏ này với vòi phun 0,4 mm và lớp cao 0,1 mm. Vì vậy, hãy chọn bộ bạn thích.

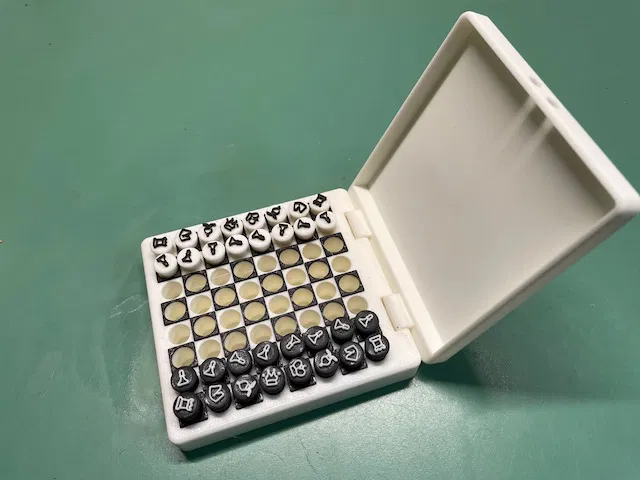

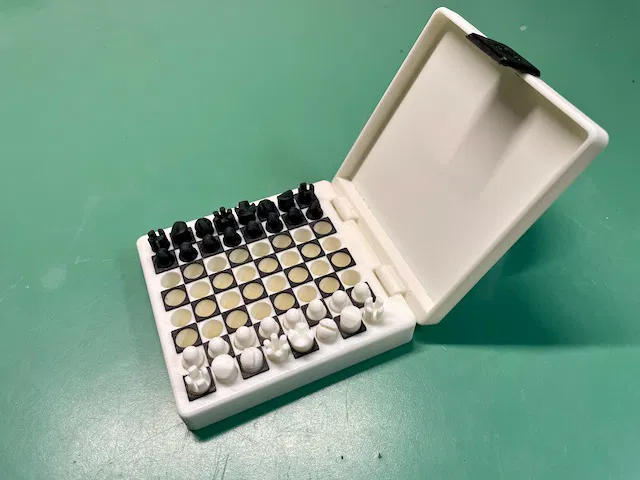

Nắp được thiết kế theo cách dễ dàng tháo ra để sử dụng làm khay đựng các quân cờ chưa sử dụng hoặc chưa được sử dụng.

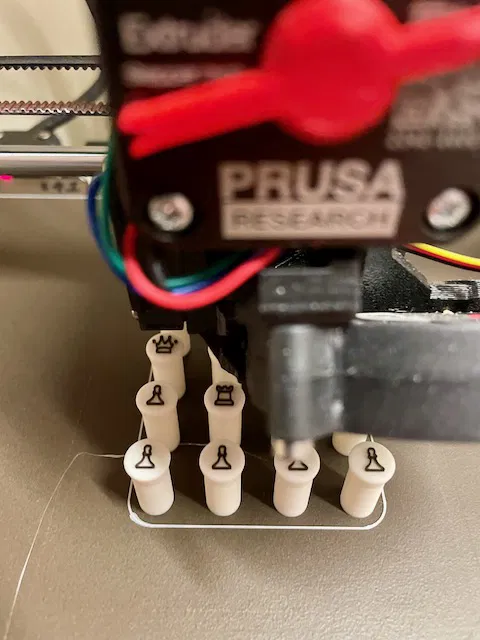

Tôi đã in các bộ phận bằng PLA với lớp cao 0,2 mm. Các bộ phận nhỏ hơn (chốt và quân cờ) với lớp cao 0,1 mm.

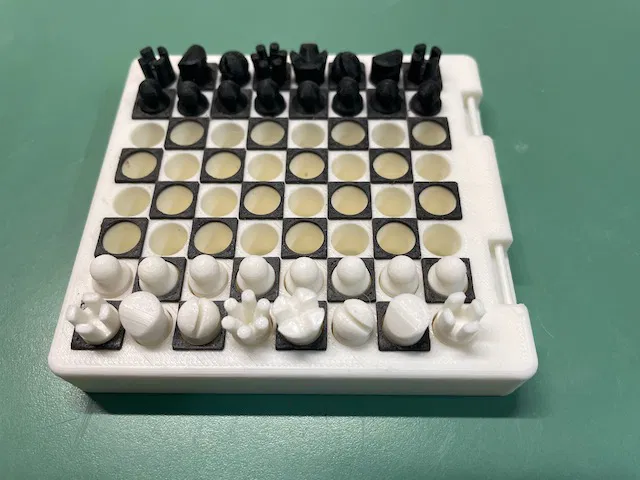

Phần đáy được in với sự thay đổi màu sắc cho vài lớp cuối cùng để làm cho bàn cờ rõ ràng hơn và cải thiện “thị giác”.

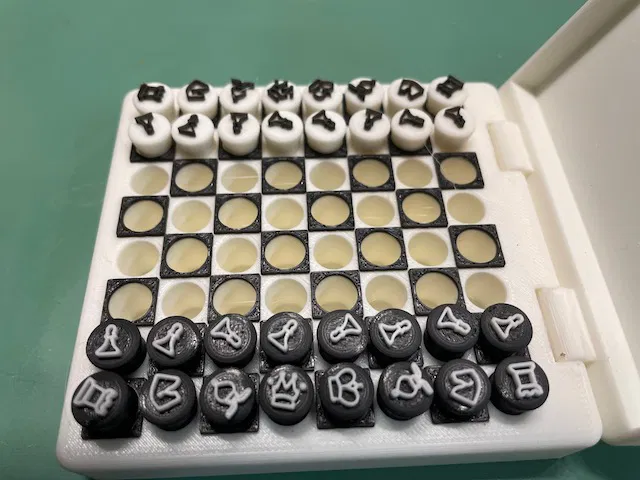

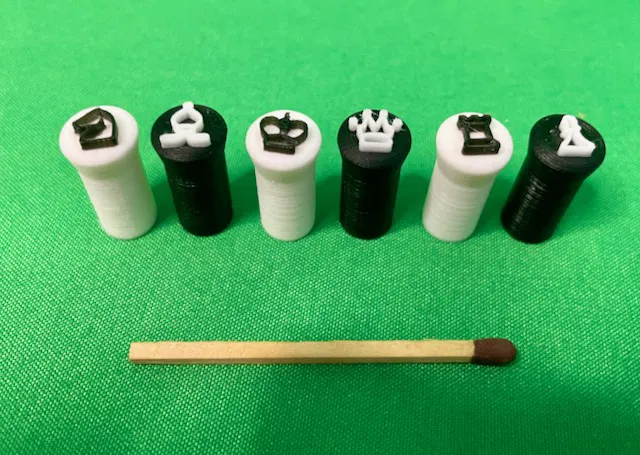

Bộ quân cờ thứ nhất (16 quân) có sự thay đổi màu sắc cho vài lớp cuối cùng, để làm cho ký hiệu rõ ràng hơn. (Màu đen cho quân trắng, và màu trắng cho quân đen....) Tất nhiên, bạn cũng có thể dễ dàng sơn các lớp trên cùng sau khi in.

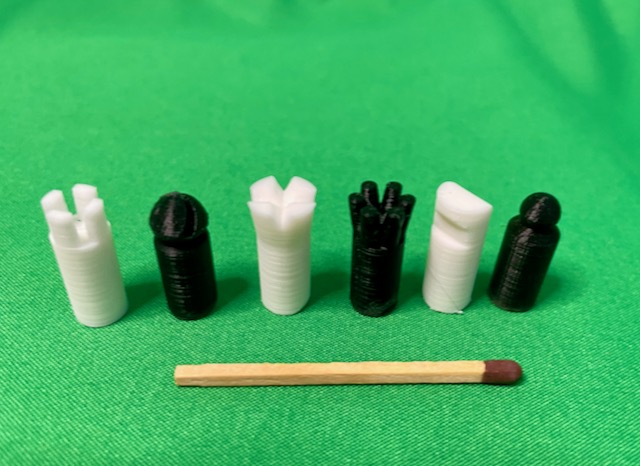

Bộ quân cờ còn lại không có sự thay đổi màu sắc. In chúng bằng màu đen và trắng (hoặc bất kỳ màu tương phản nào bạn thích).

Tốt nhất là dán chốt vào nắp.

Bạn có thể sử dụng các đoạn dây tóc để làm bản lề. Có lẽ bạn sẽ phải doa lỗ bằng mũi khoan 1,8 mm và bạn phải chà nhám bản lề một chút để hoạt động trơn tru. Dung sai rất sít.

Khi bạn in thiết kế này, vui lòng đăng ảnh lên.

Tất nhiên bạn hoàn toàn tự do sử dụng thiết kế của tôi cho mục đích phi thương mại, nhưng nếu…. bạn muốn ủng hộ tôi, hãy mời tôi một ly cà phê.
