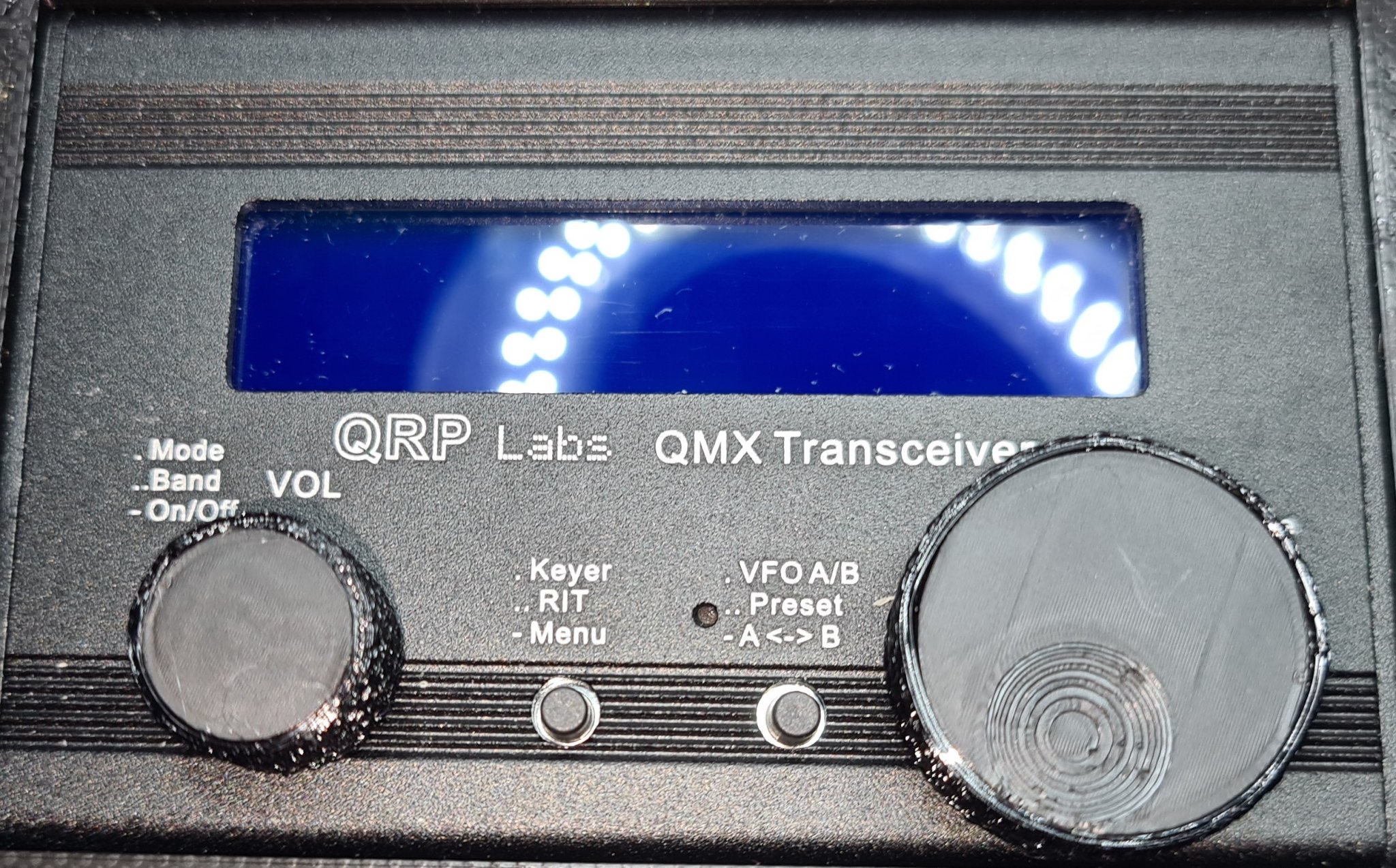

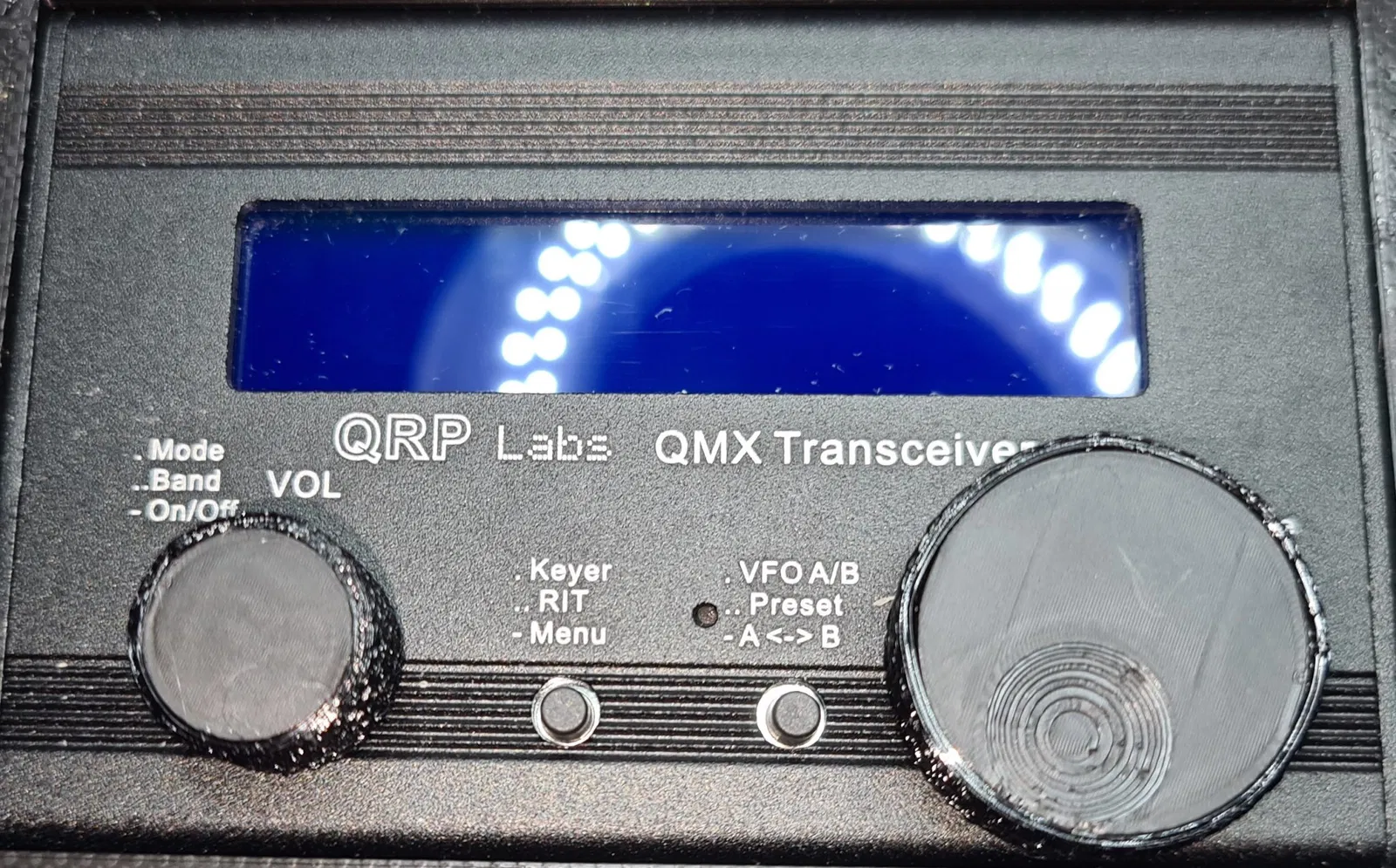

Núm điều chỉnh thay thế cho bộ thu phát QMX của QRP Labs
Các núm này phù hợp với bộ thu phát QMX từ các phòng thí nghiệm QRP. Chúng được gắn với một ốc vít và có vỏ mềm như vòng.
Mô tả

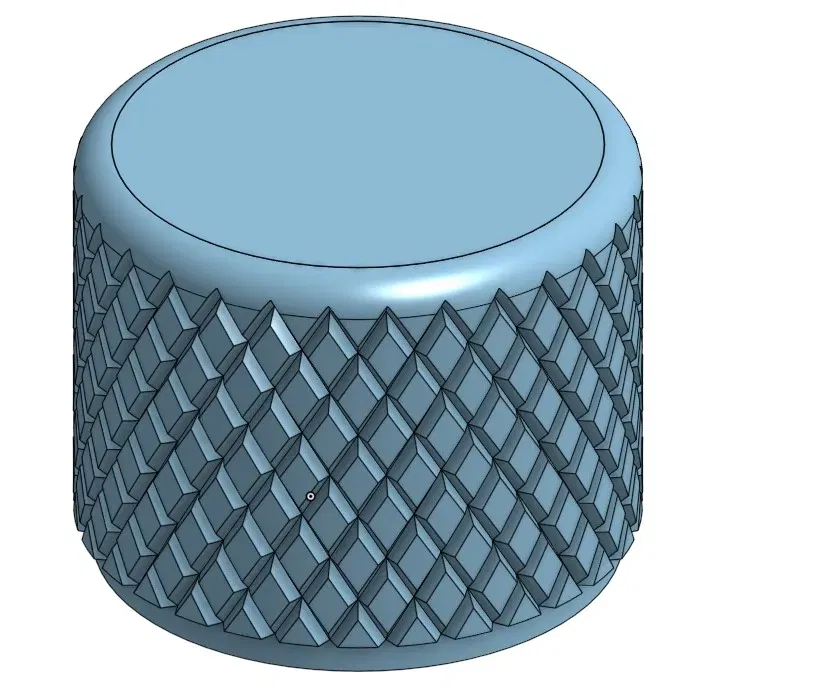

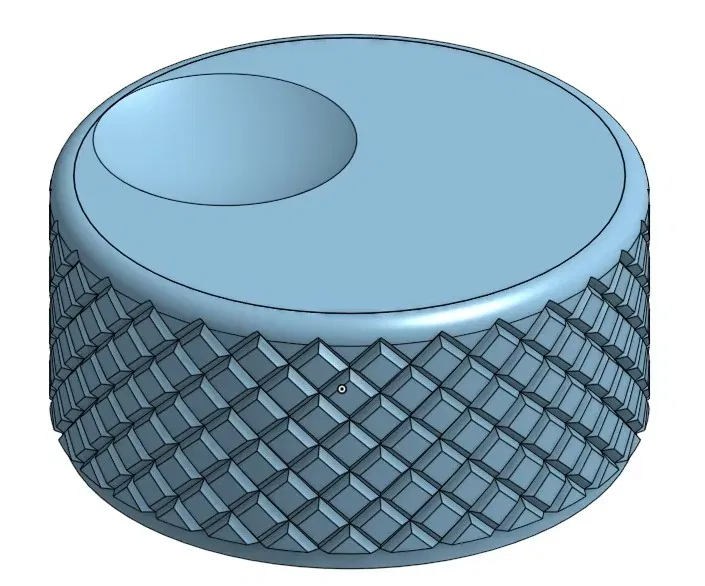

Mô hình chứa một núm âm lượng thay thế và một núm VFO lớn hơn.
Vật liệu cần thiết bổ sung:
2x ốc vít lục giác M2.5 x 4mm (Madenschraube)

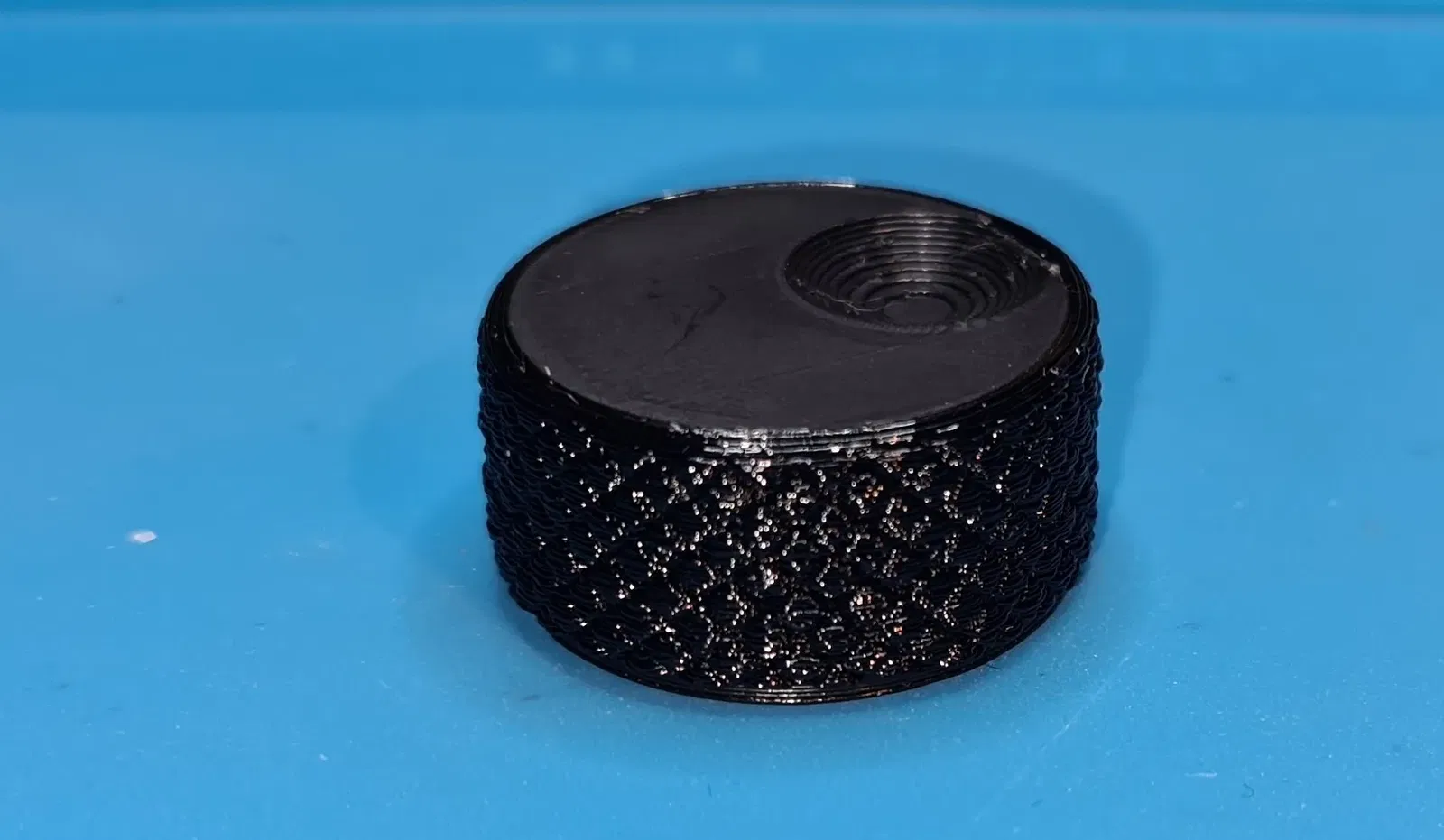

Núm
Vật liệu: PLA hoặc PETG
Chiều cao lớp: 0,2 mm
Tỷ lệ đổ đầy: 20%
Vòng tay mềm
Để đặt phần phẳng lên bàn in, hãy xoay mô hình 180° trước khi cắt.
(nếu không nó sẽ đặt phần đầu tròn của vòng lên bàn in).
Vật liệu: TPU
Chiều cao lớp: 0,2 mm
Tỷ lệ đổ đầy: 0%
Lắp ráp:

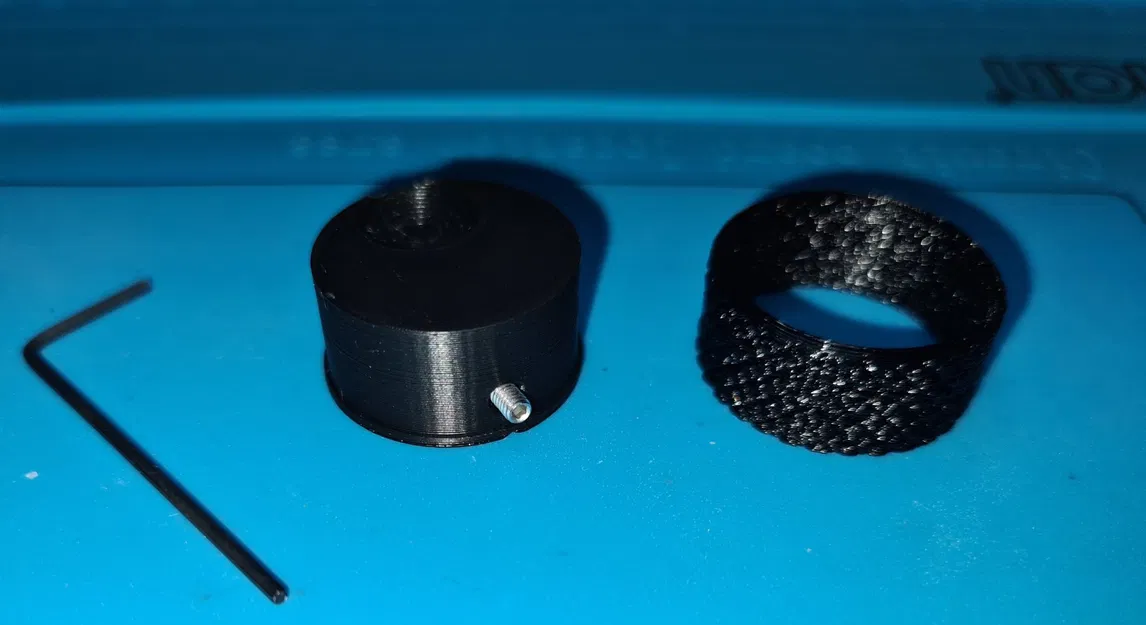

Đầu tiên, gắn lõi núm cứng vào radio và cố định nó bằng ốc vít lục giác M2.5x4.
Các lỗ đủ rộng, không cần ren, ốc vít sẽ tự làm việc đó, không siết chặt ốc vít quá. Bước tiếp theo là trượt vòng TPU có rãnh mềm qua lõi núm cứng.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
