Ống Giảm Thanh CPAP Cho Vz-Bot 330

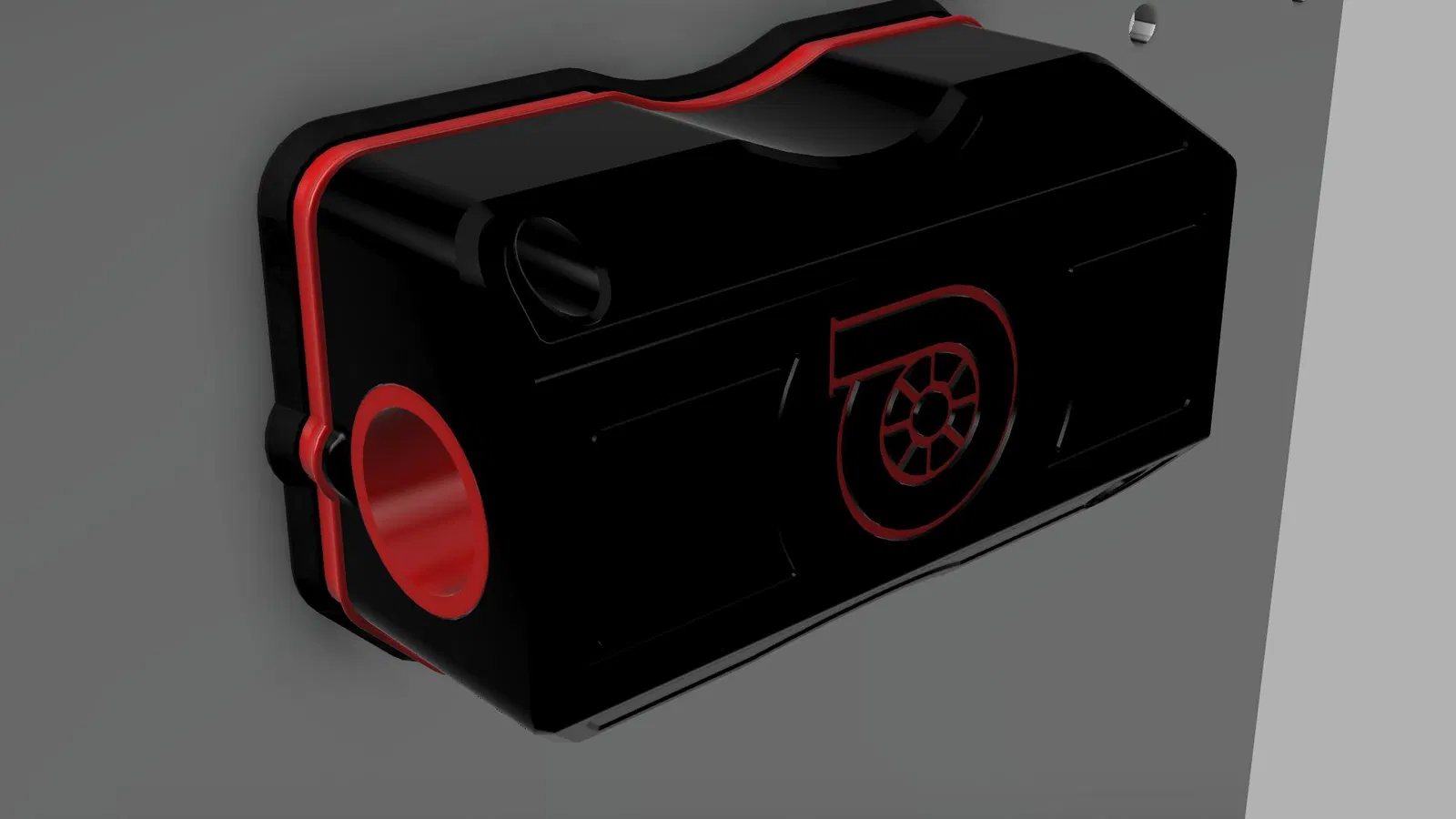

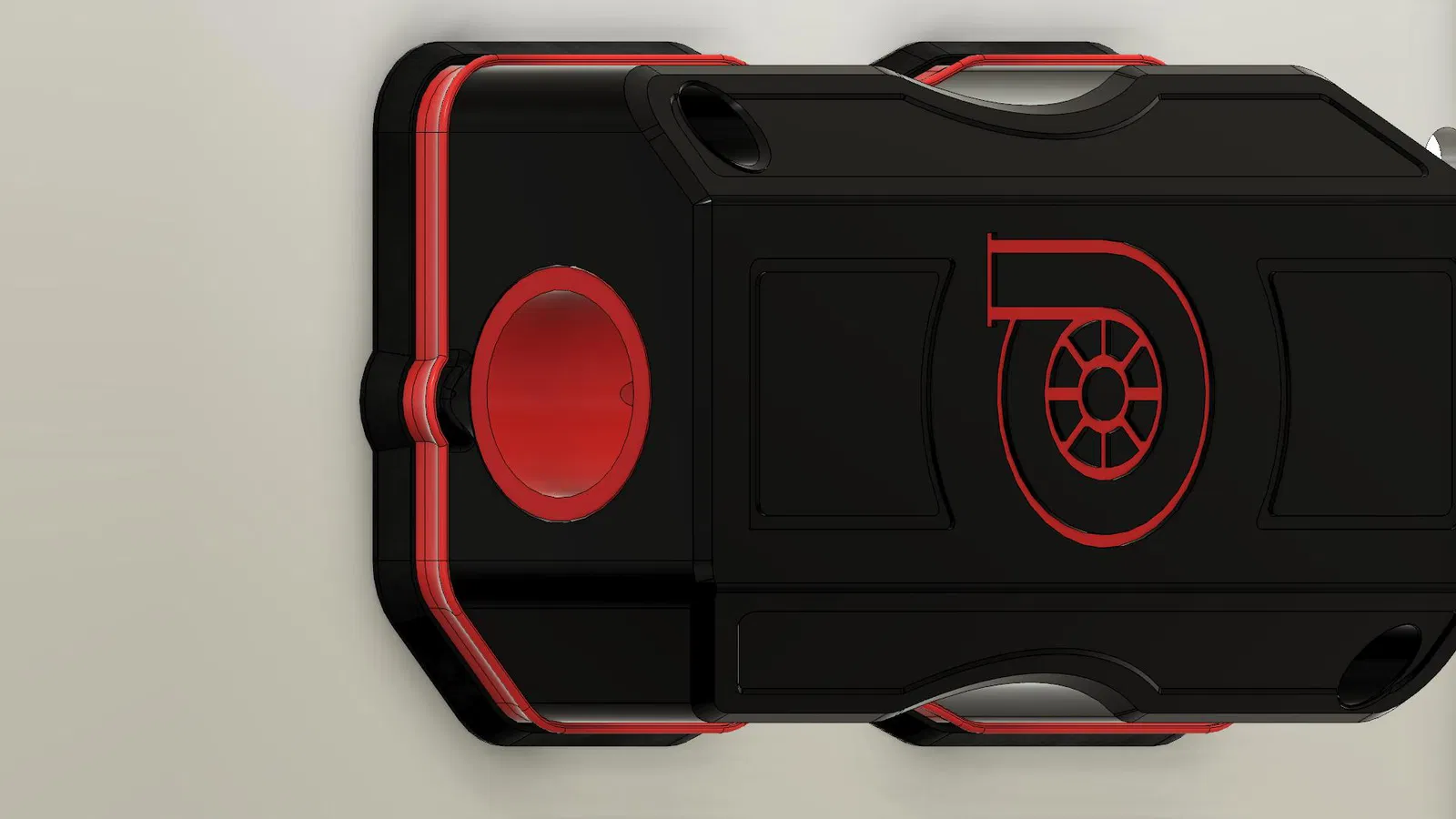

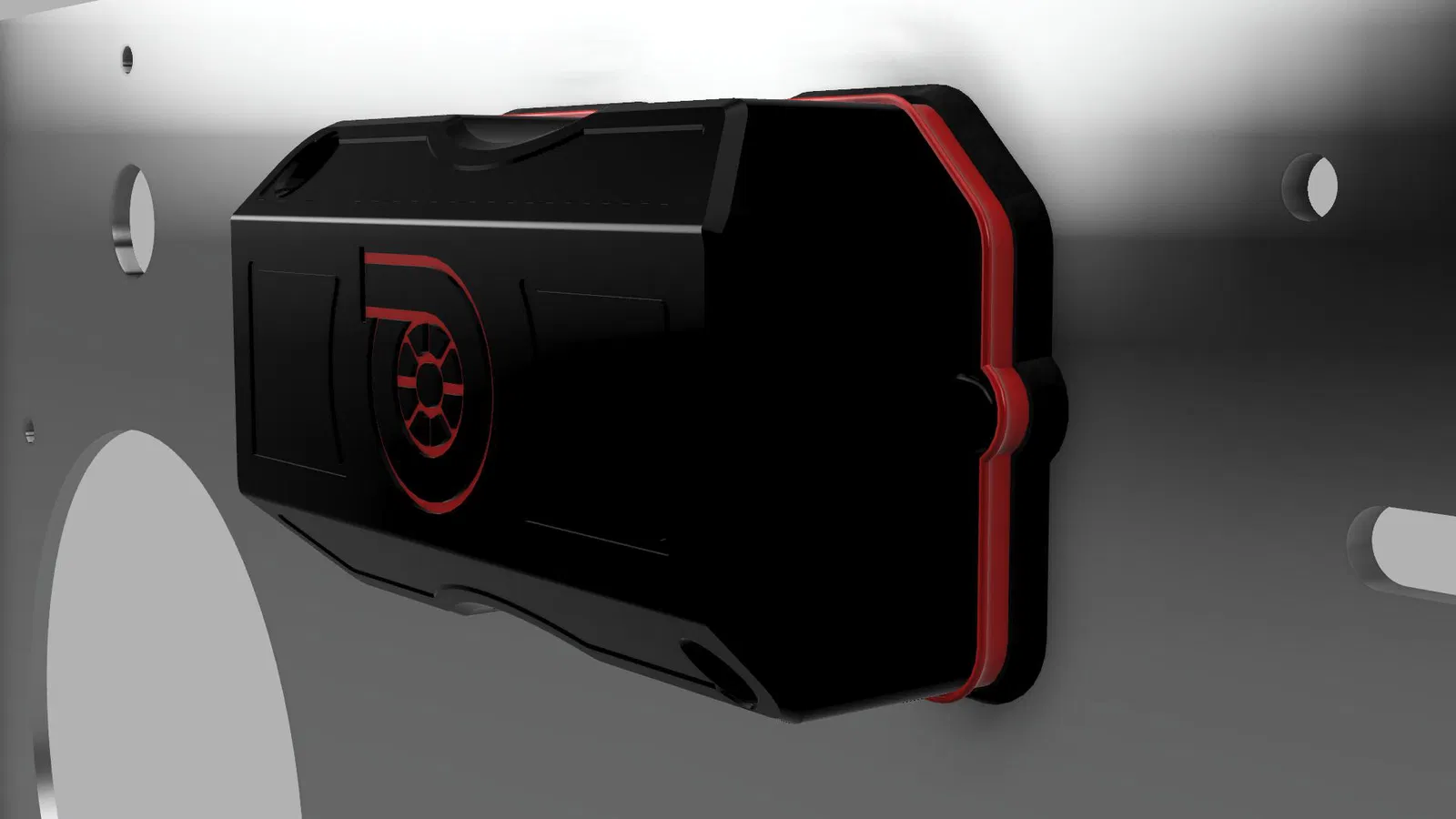

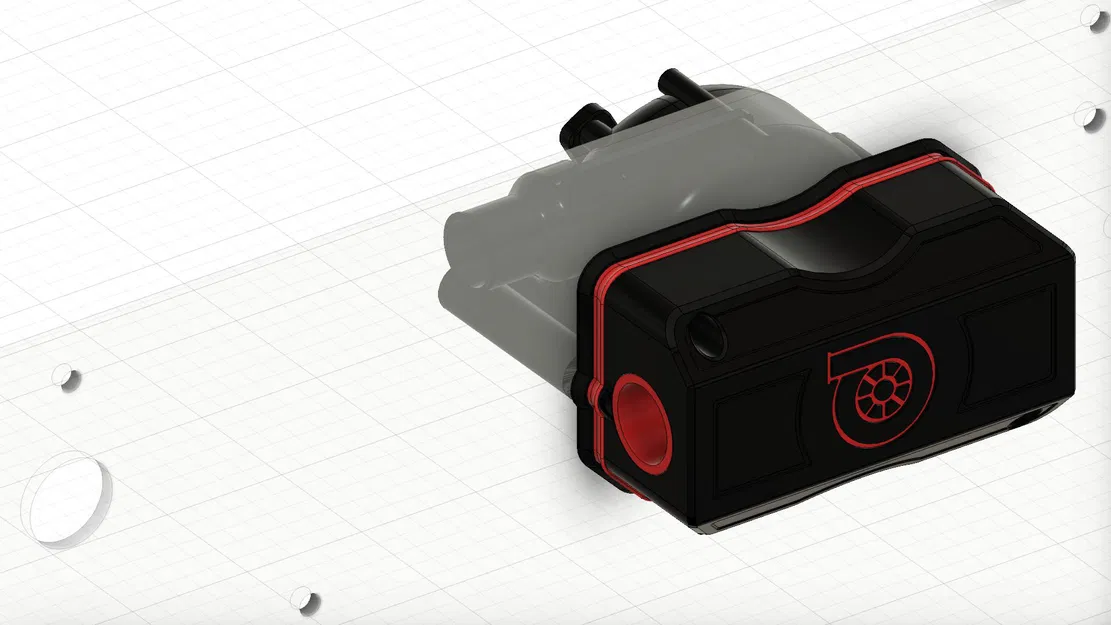

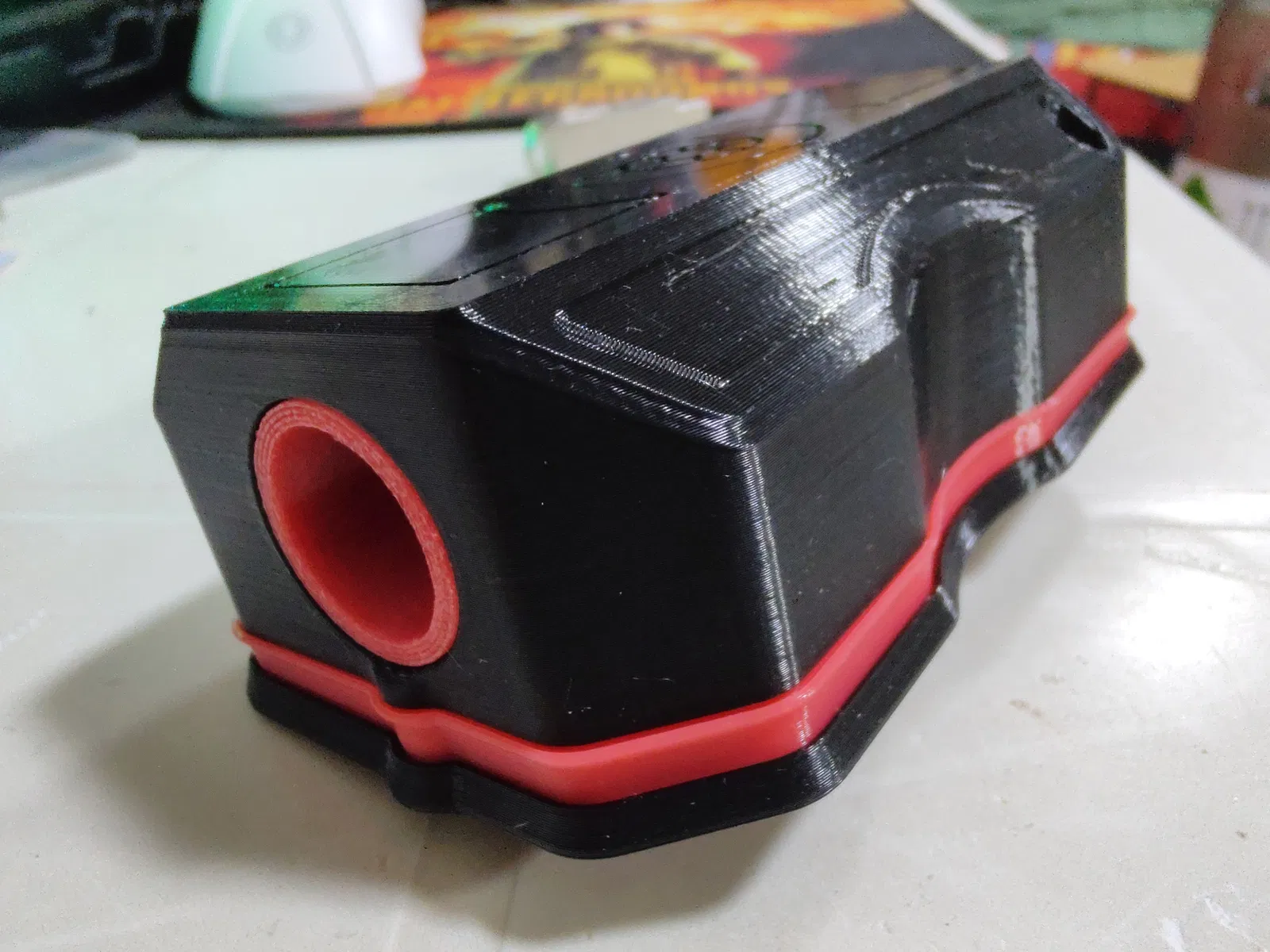

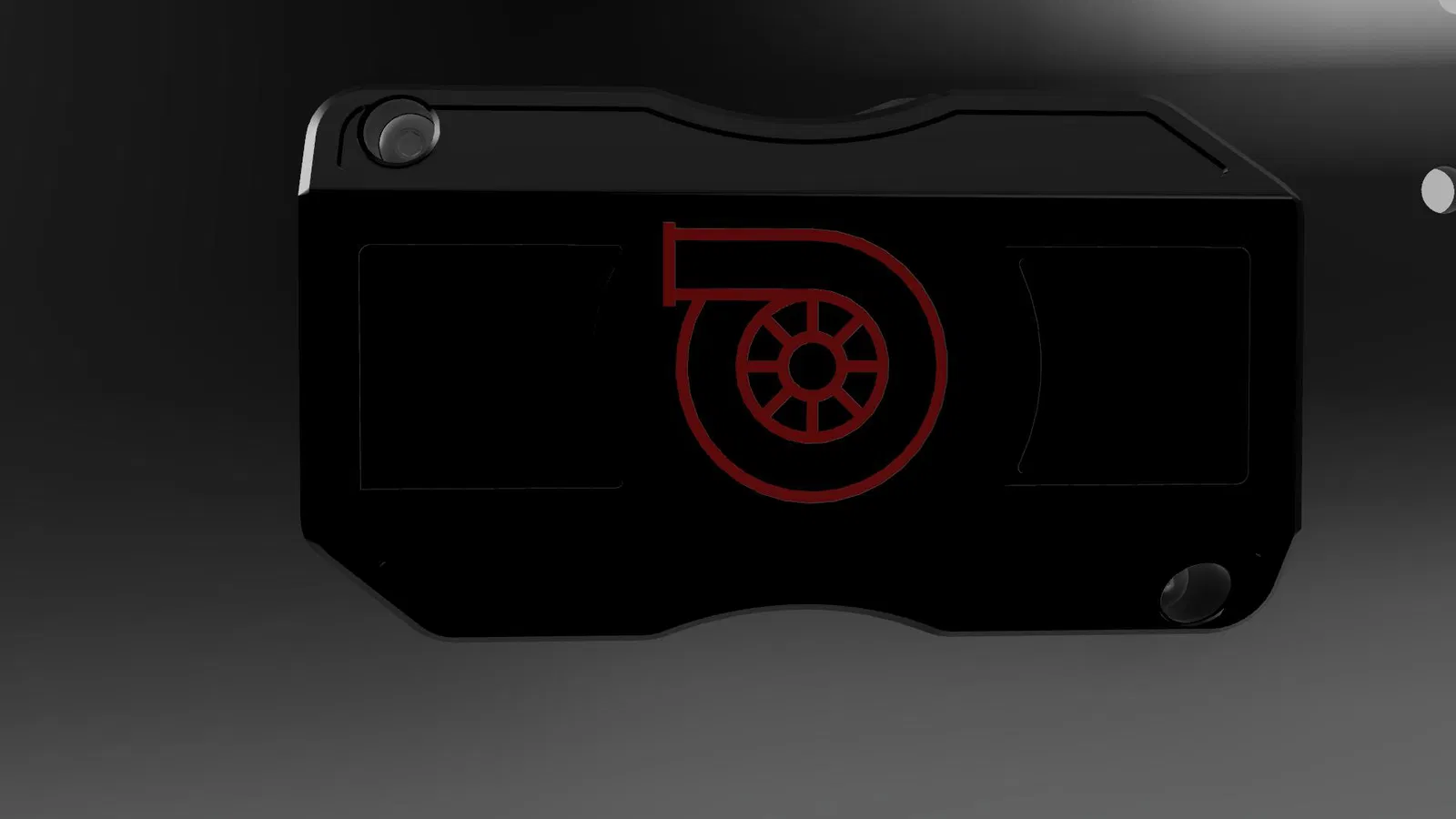

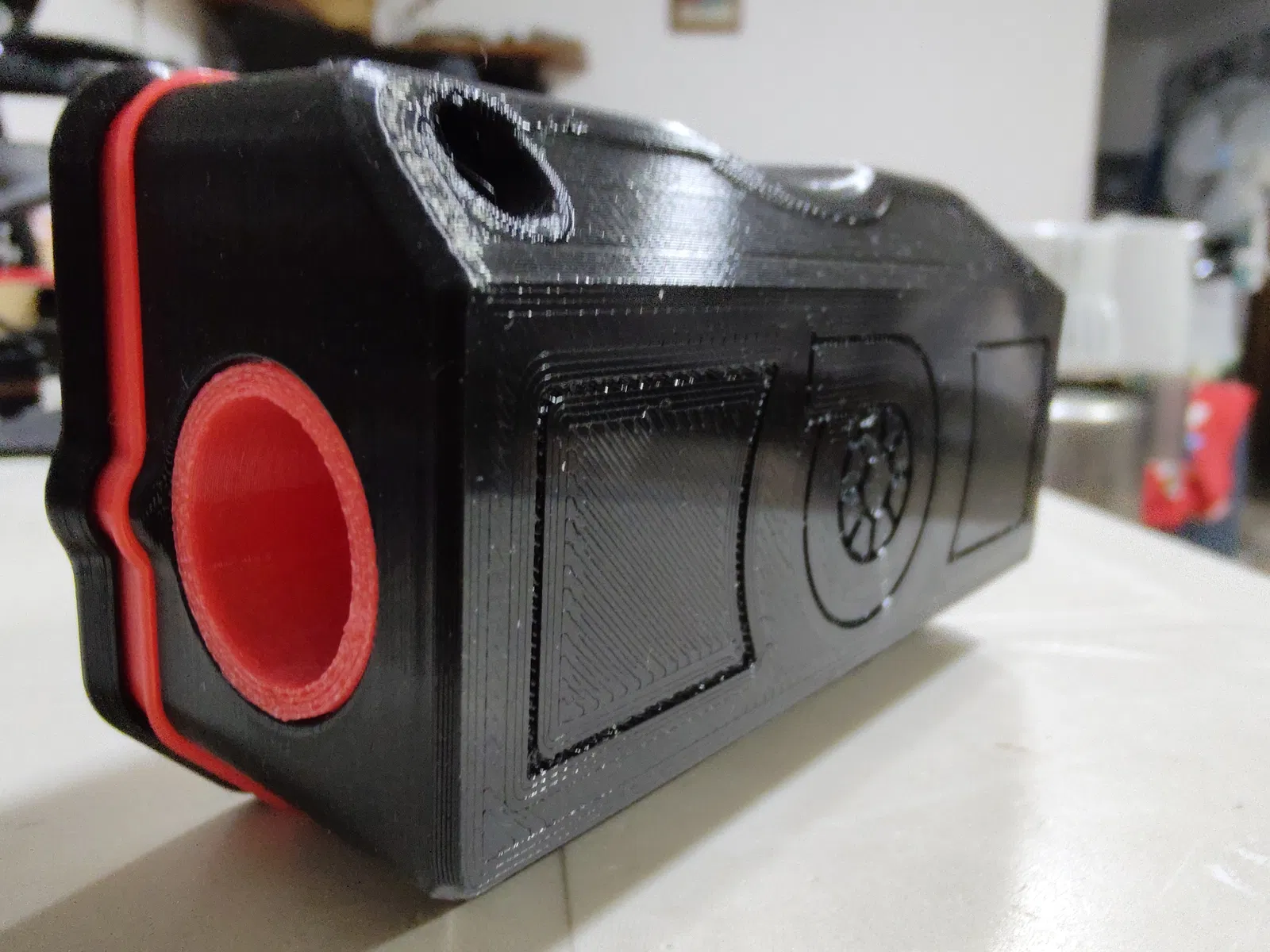

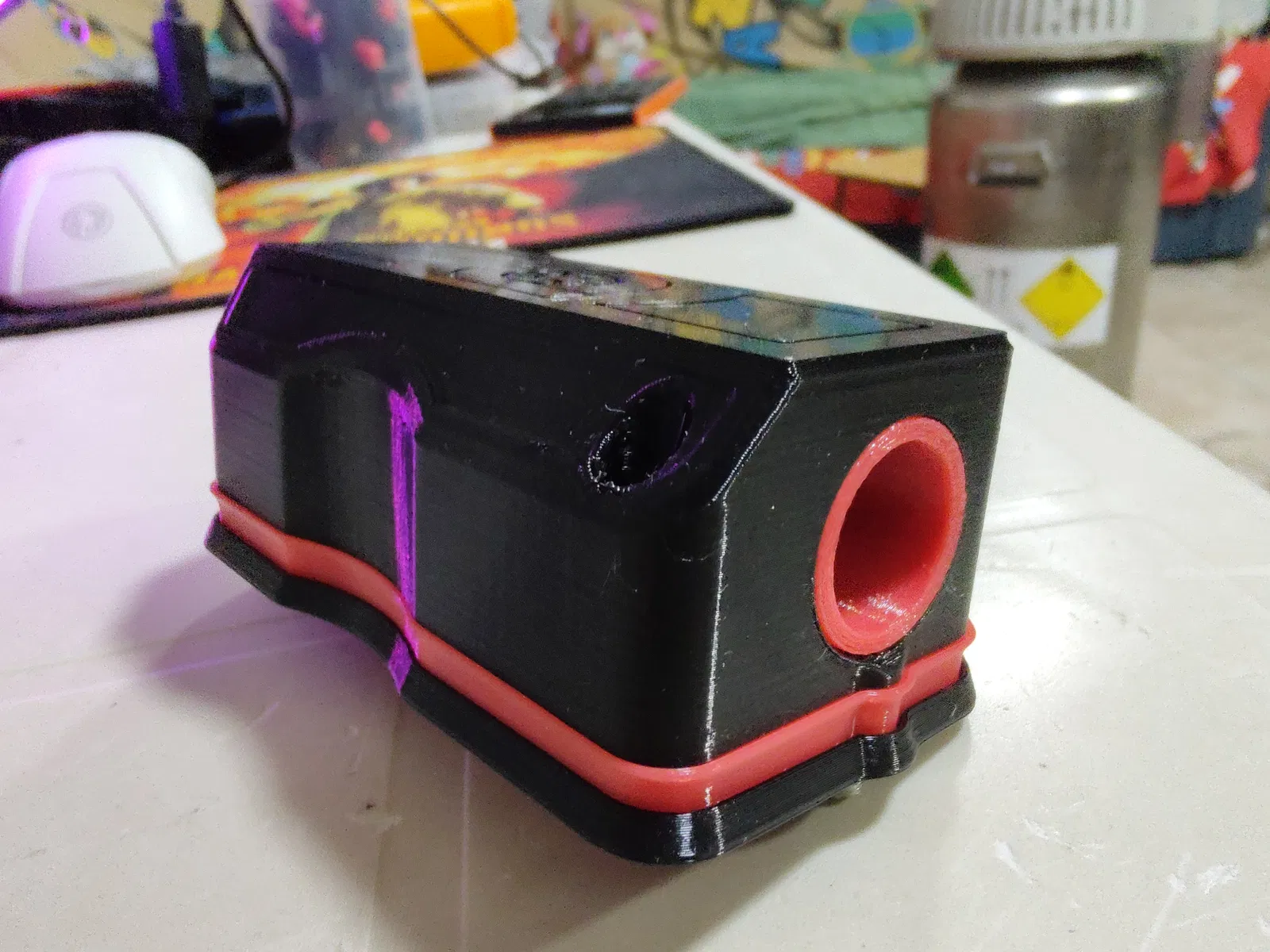

Phiên bản chỉnh sửa của ống giảm thanh CPAP, phù hợp với VZ-Bot 330. Có thêm tùy chọn "Airbox" cho các trường hợp trục động cơ bước quay vào trong, giúp lắp đặt dễ dàng hơn mà không cần xoay động cơ. Cần thêm ốc và gioăng TPU.
Mô tả

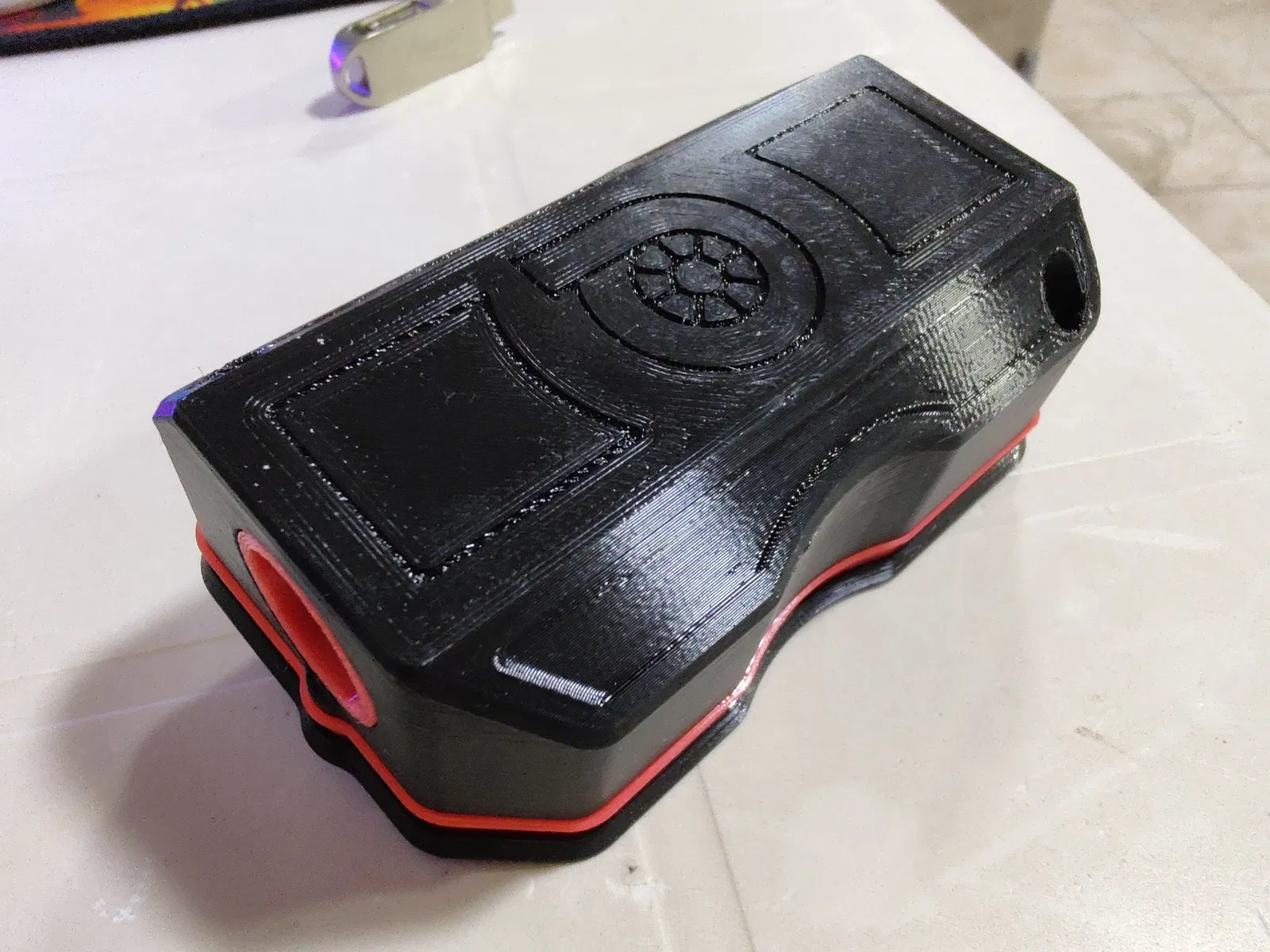

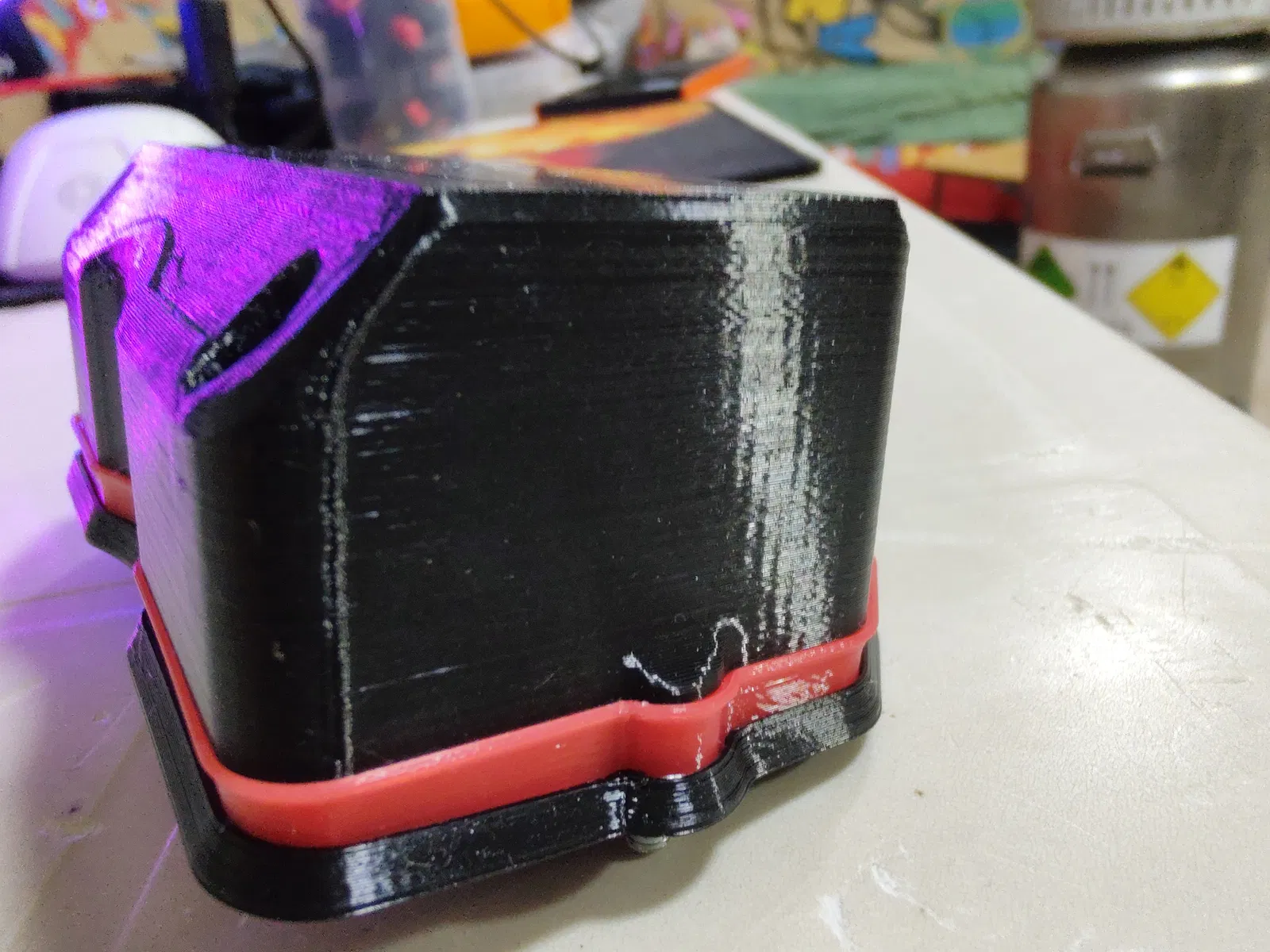

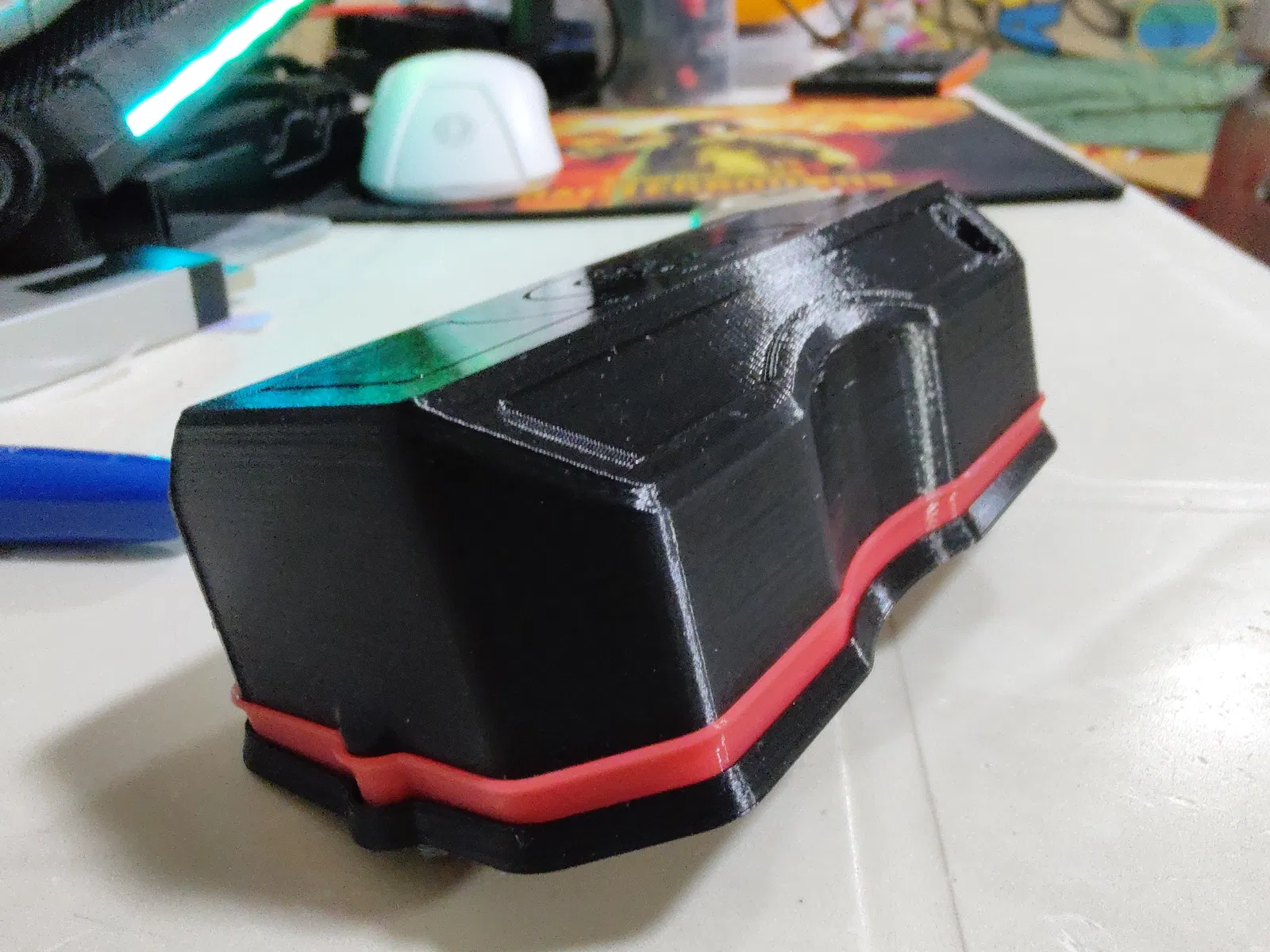

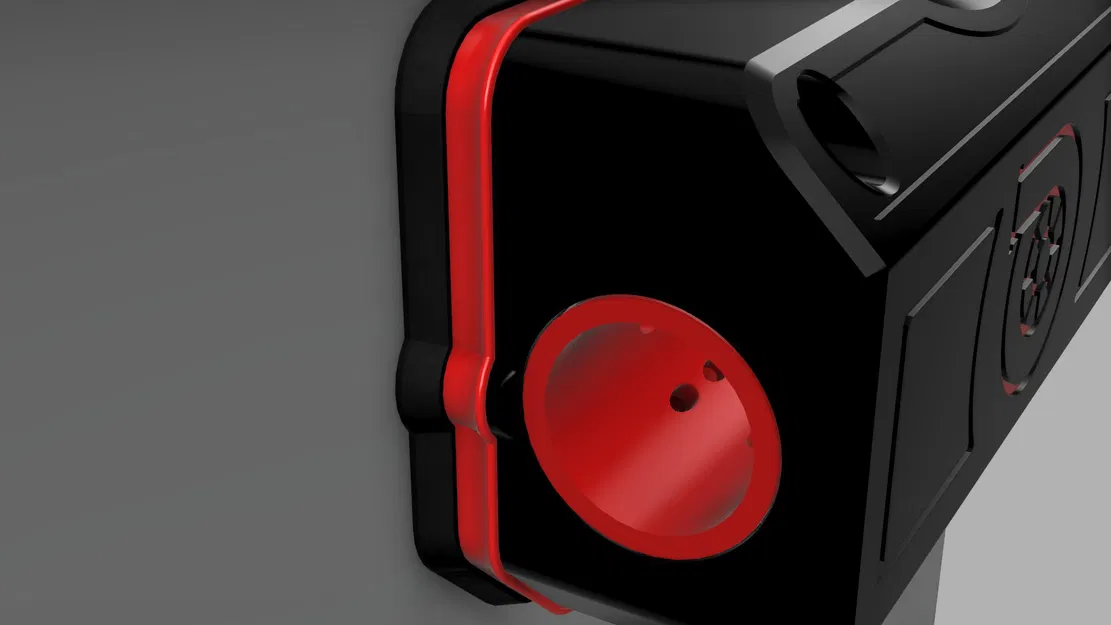

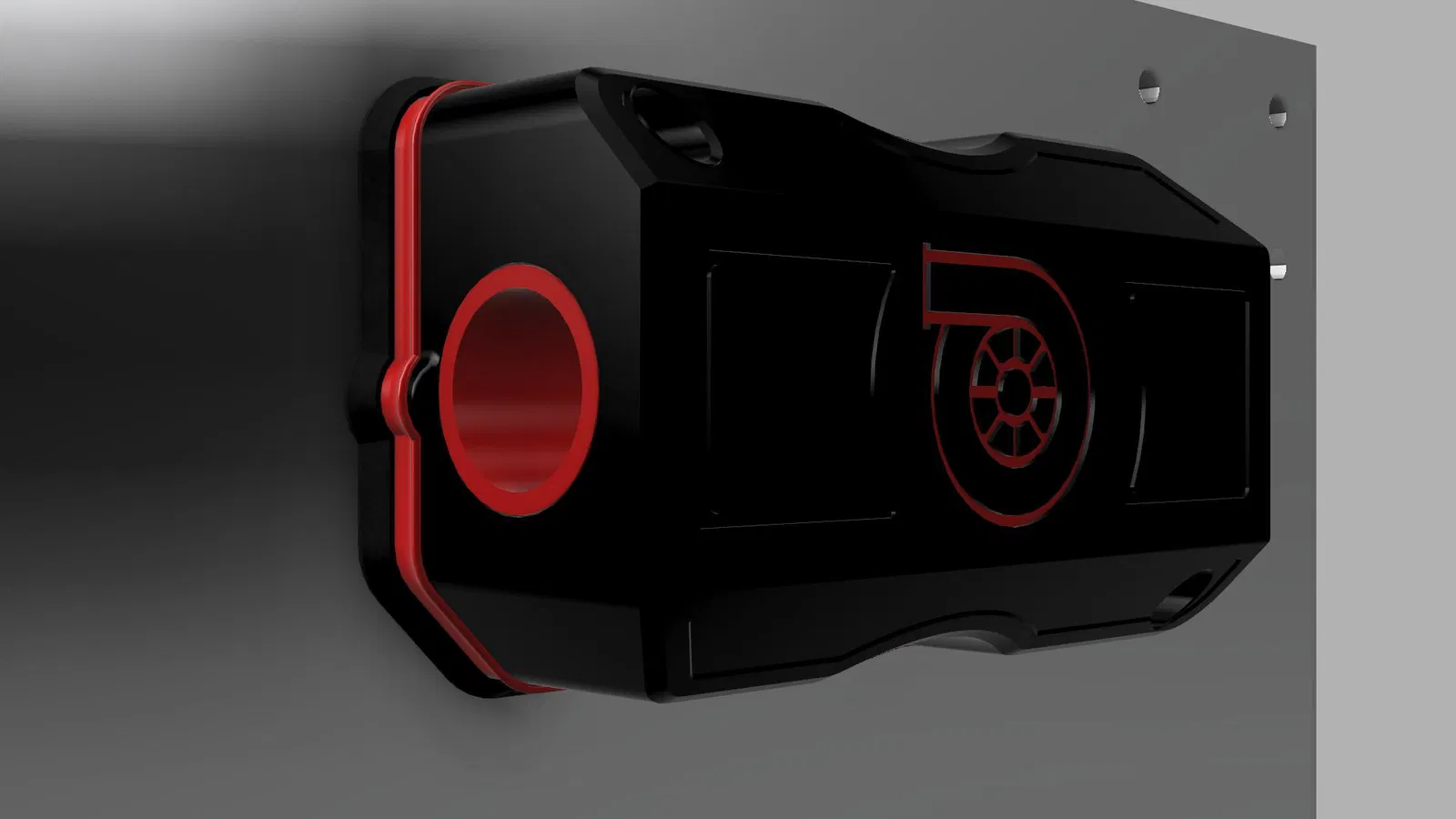

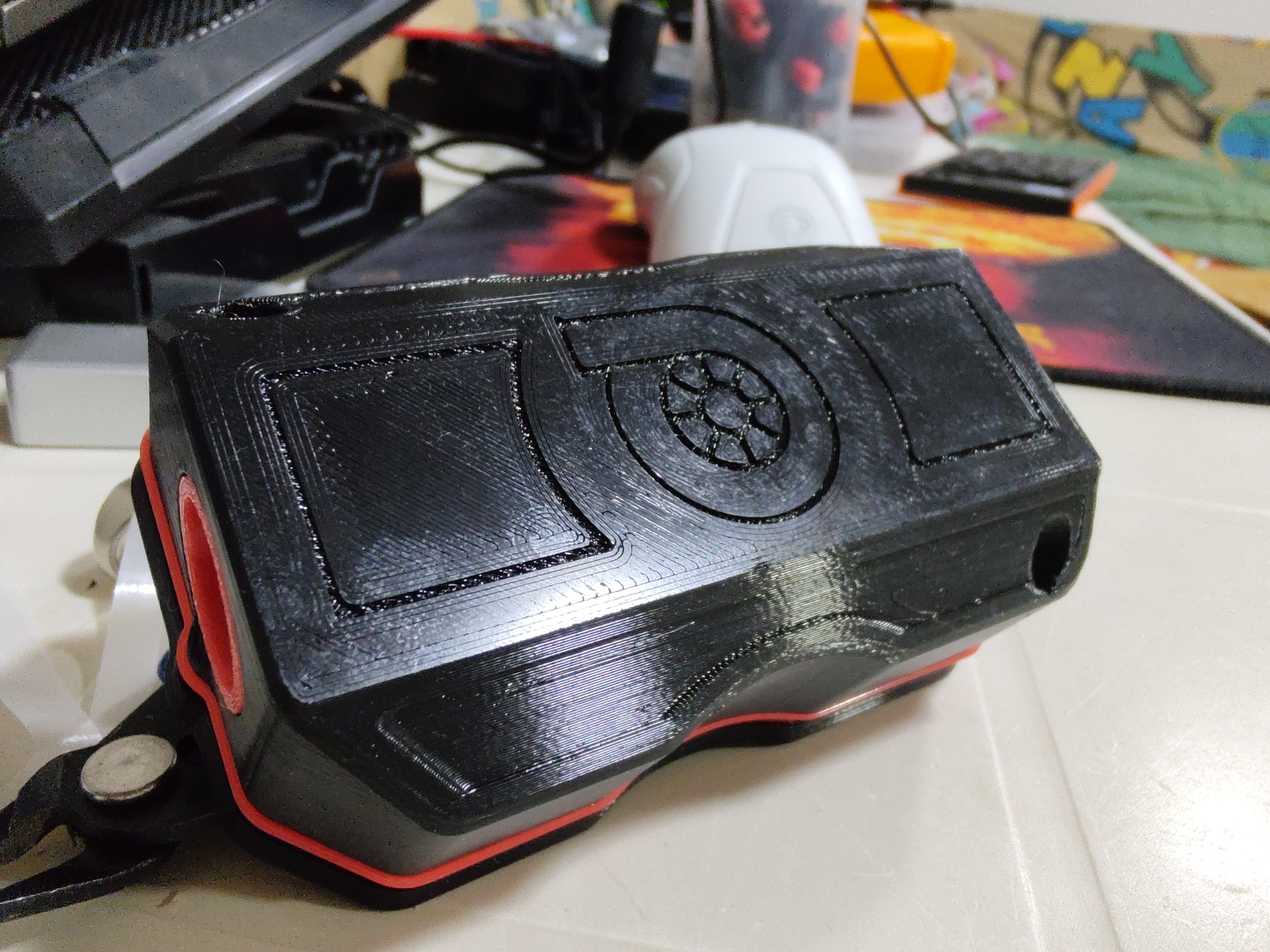

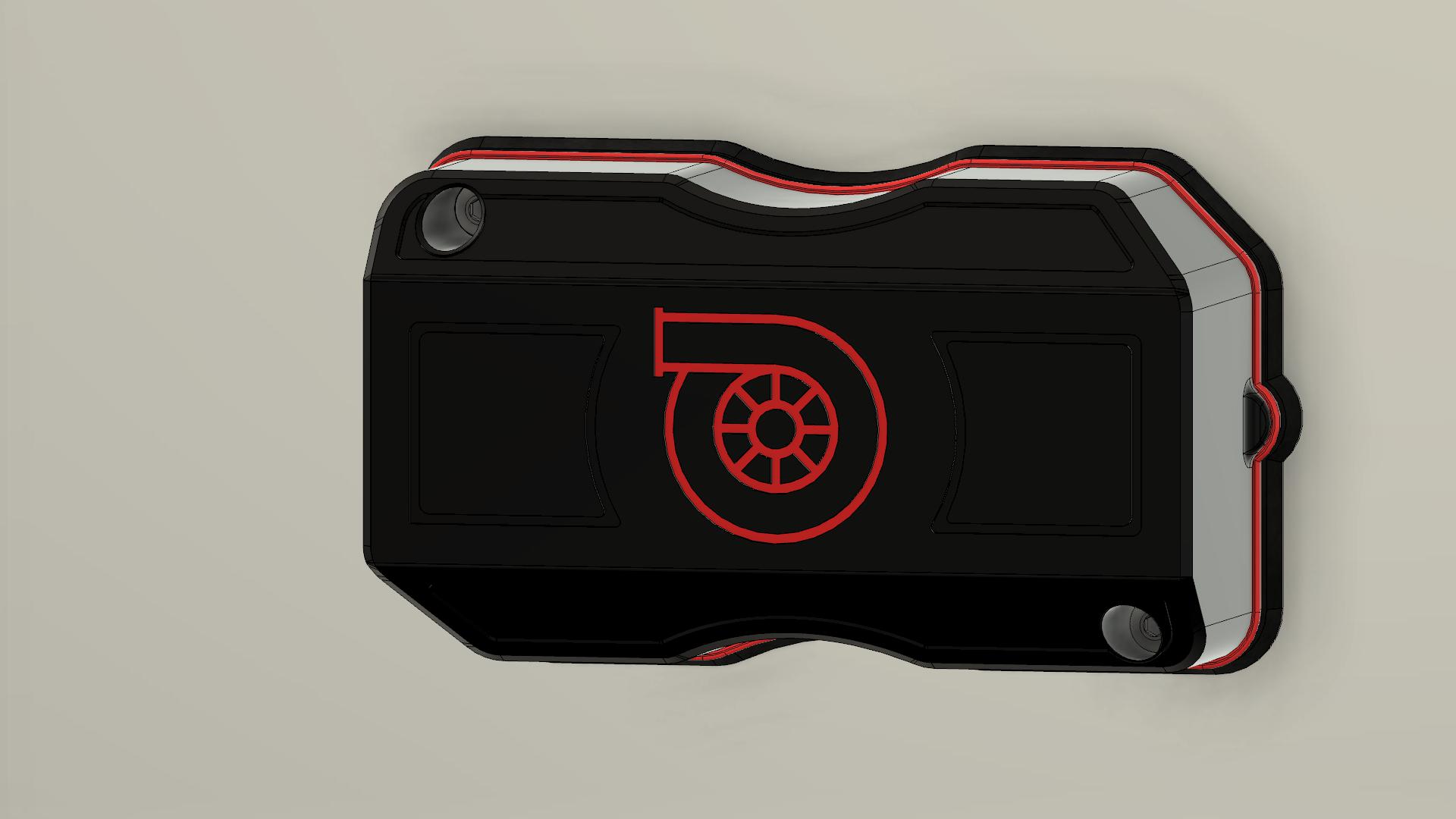

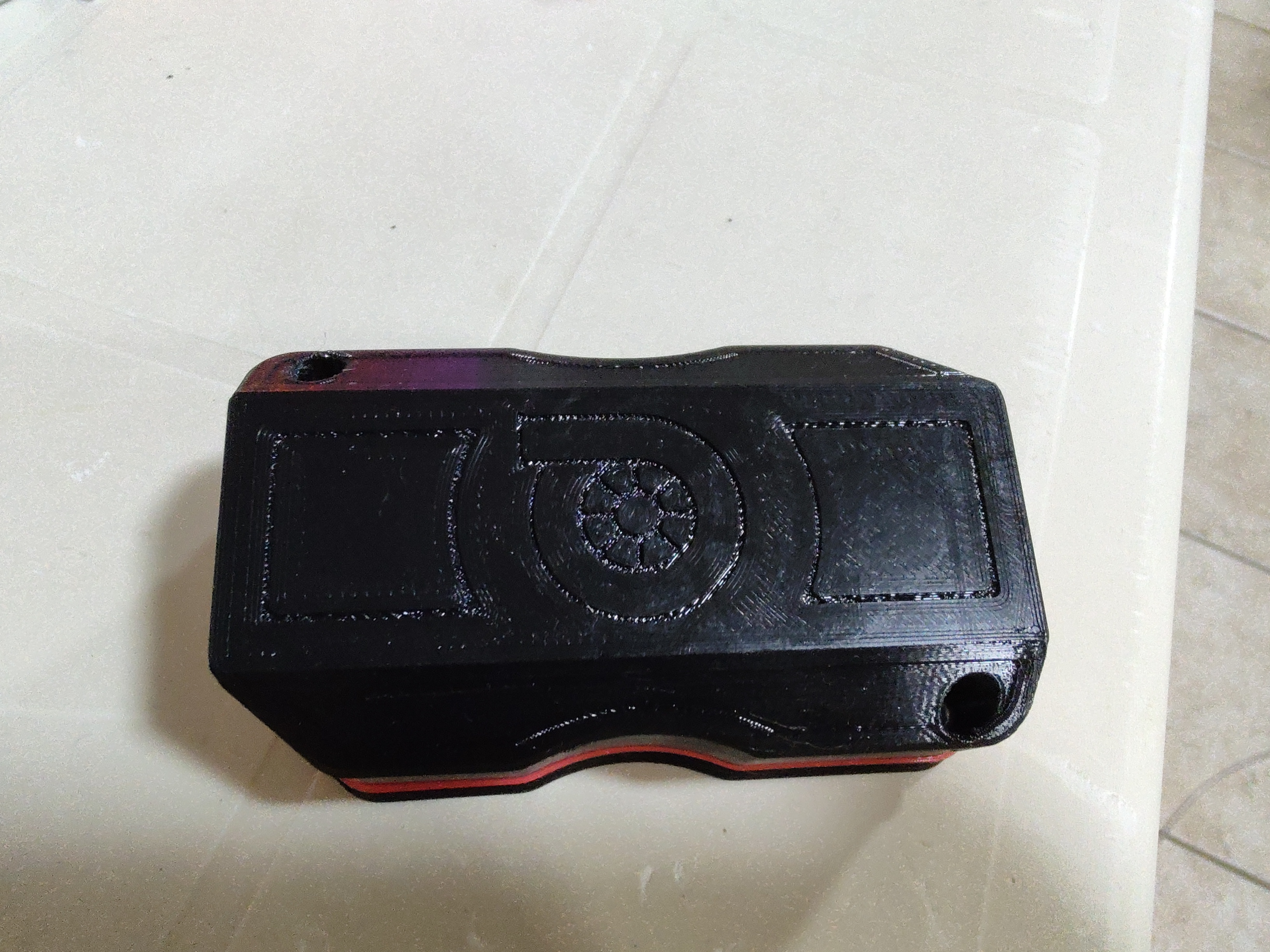

Tui đã cố gắng chỉnh sửa bộ giảm thanh CPAP nguyên bản dành cho VZ-Bot 235 cho phù hợp với VZ-Bot 330.

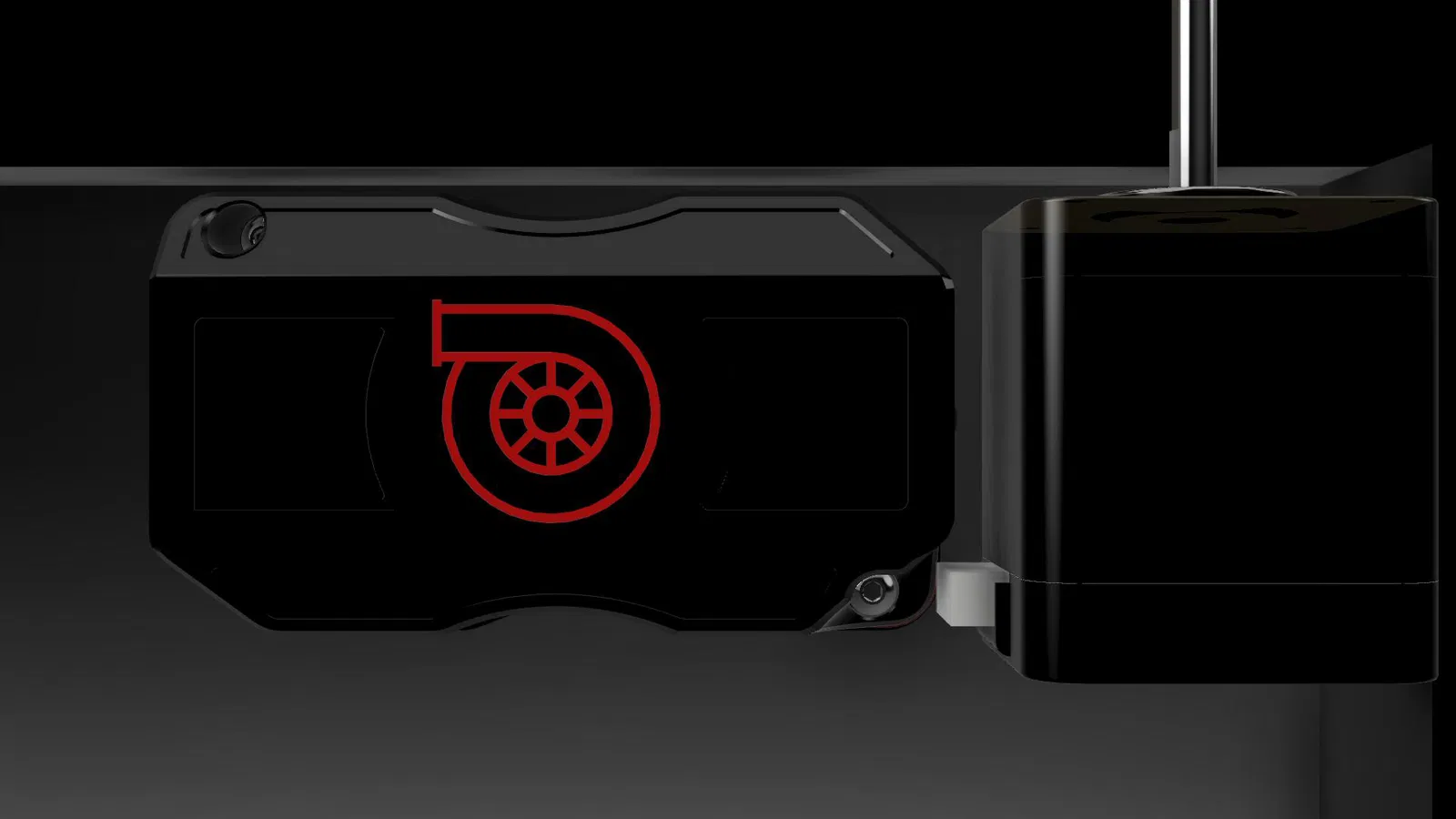

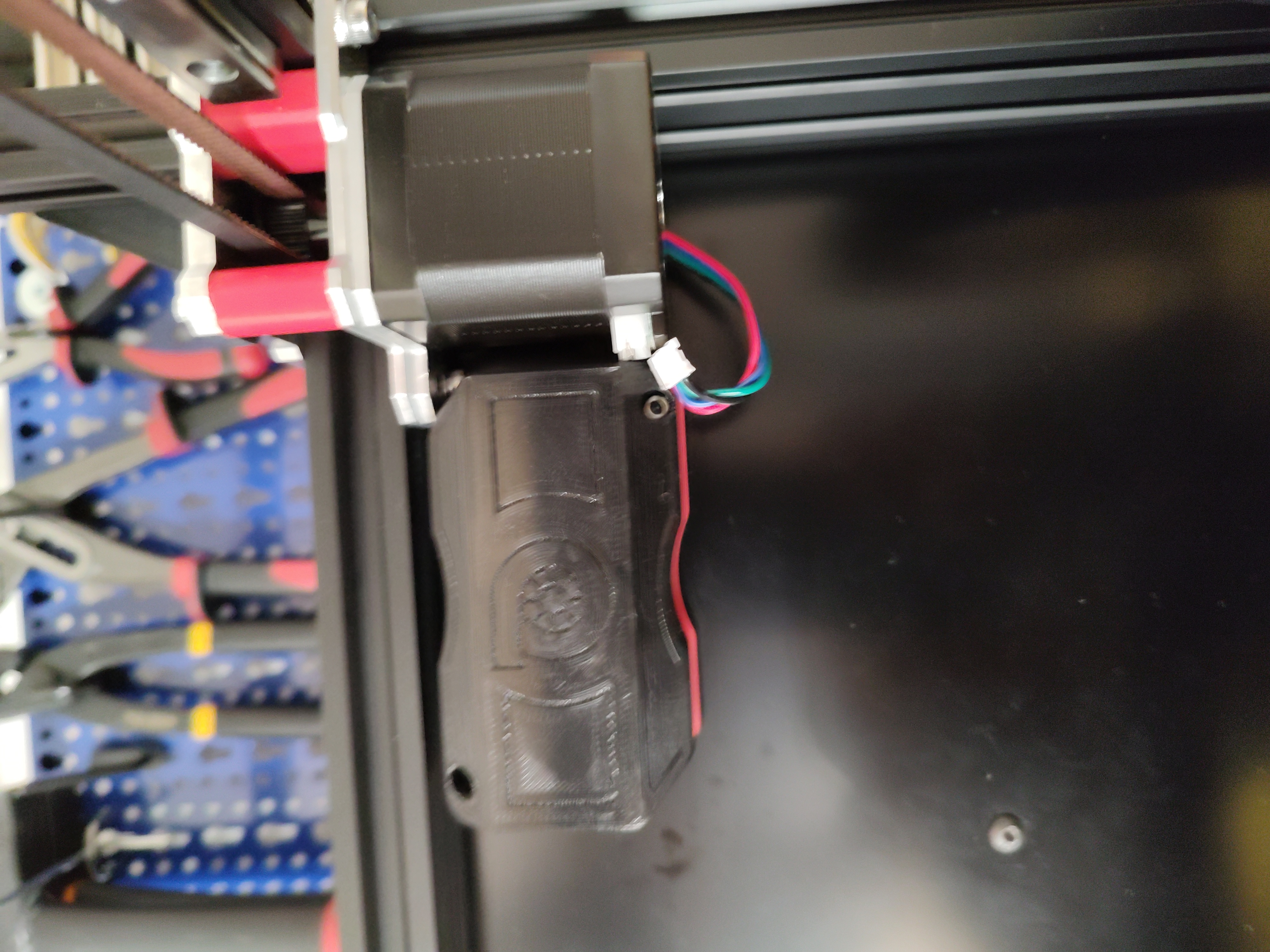

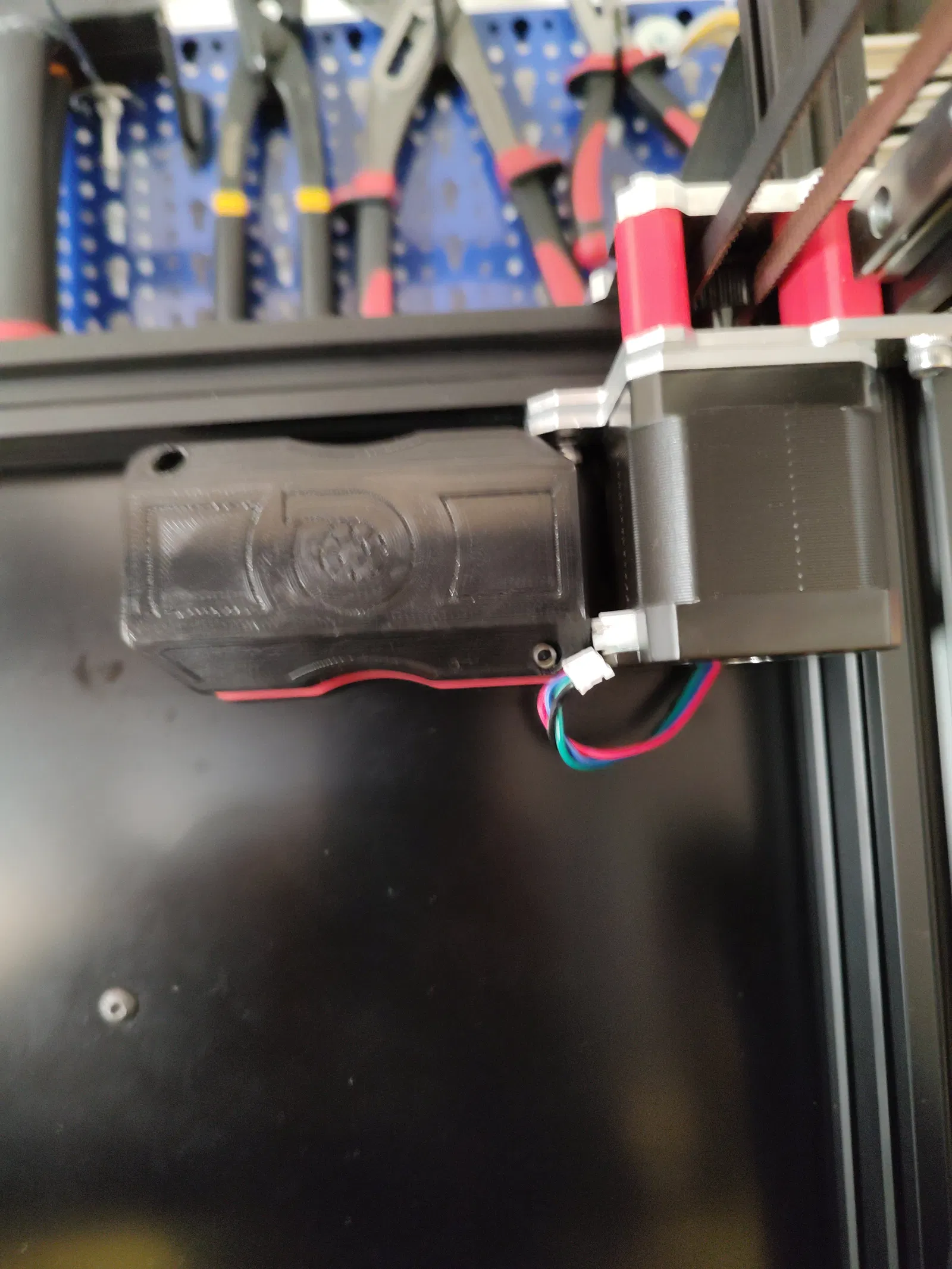

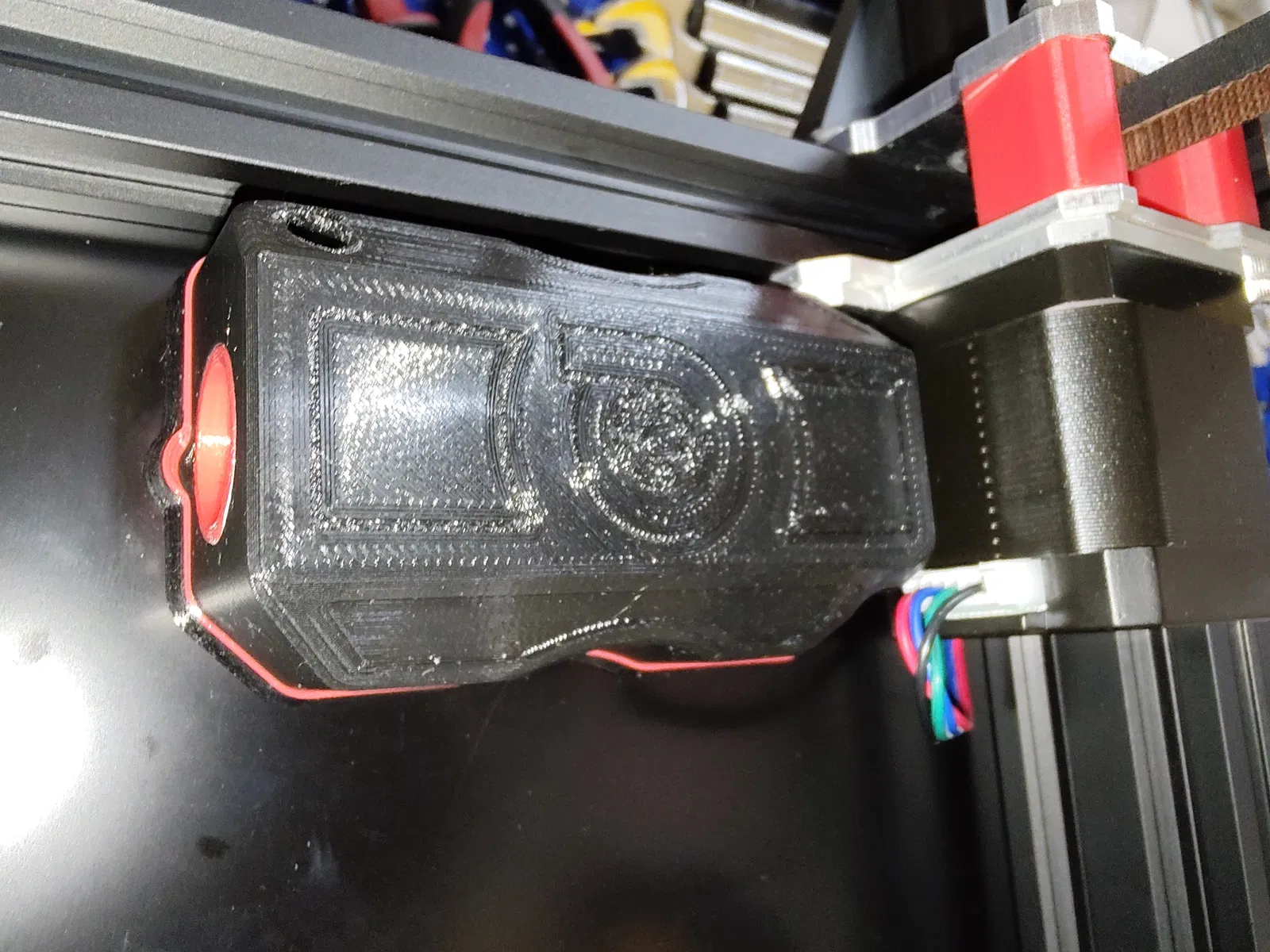

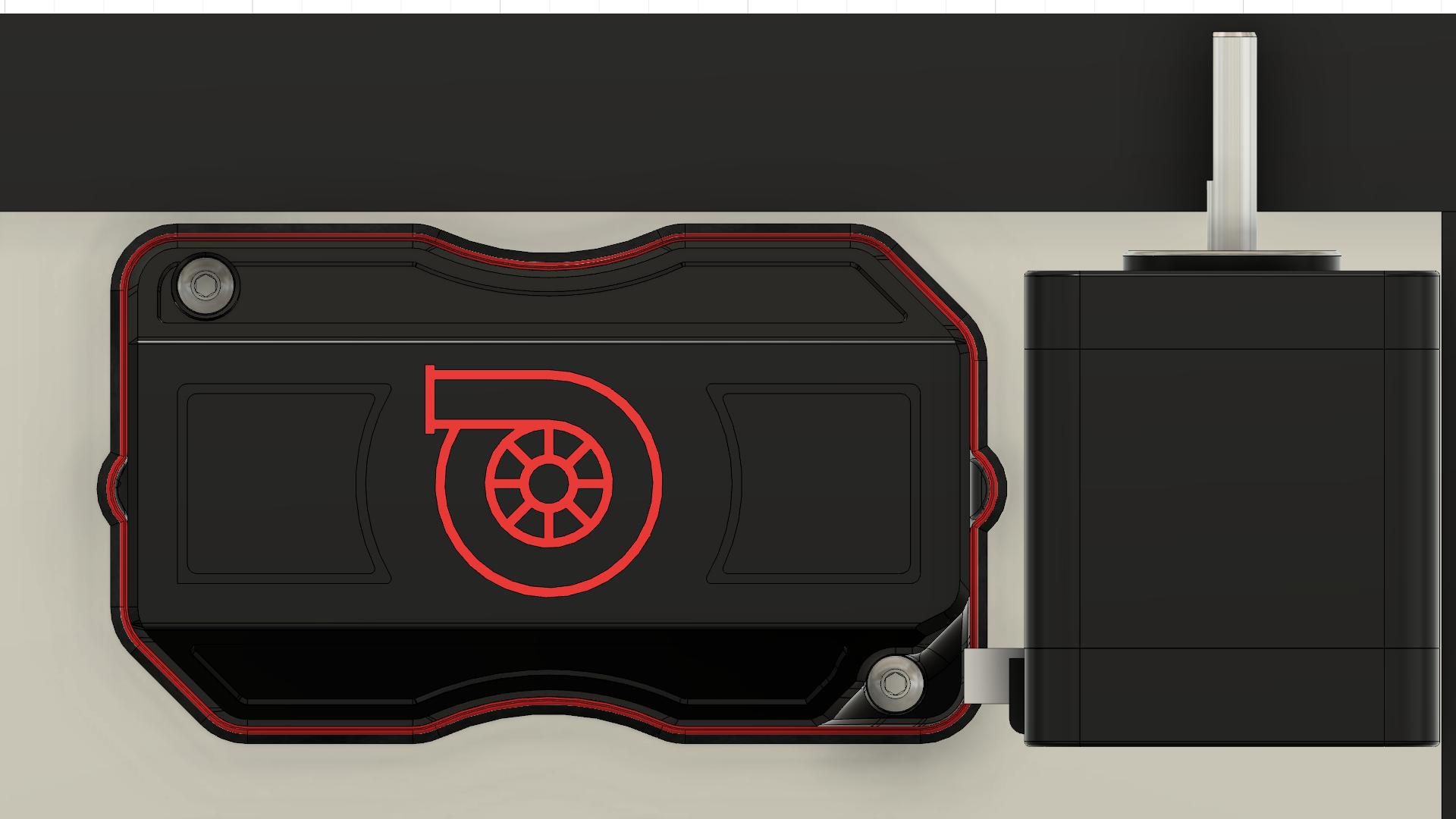

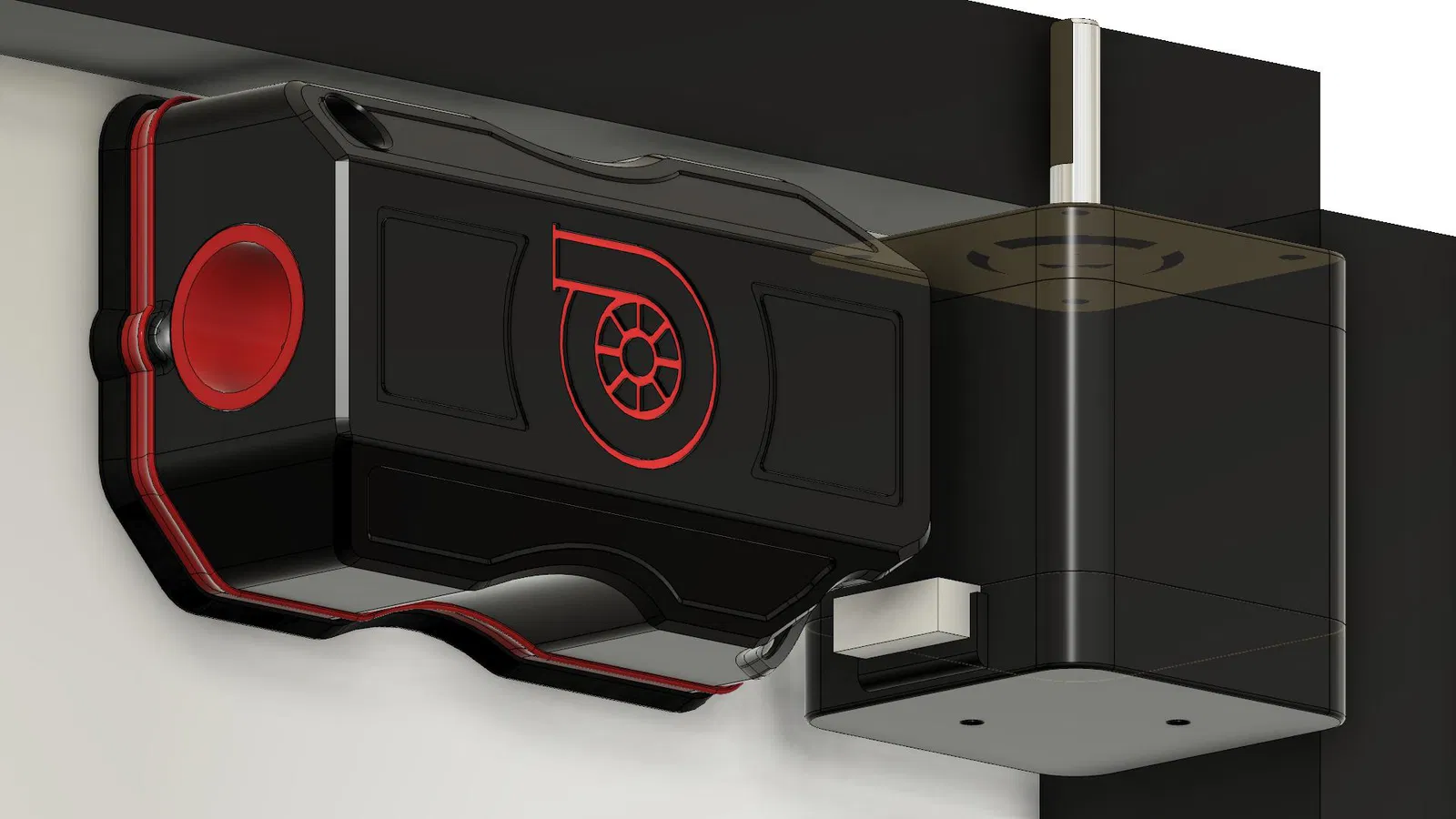

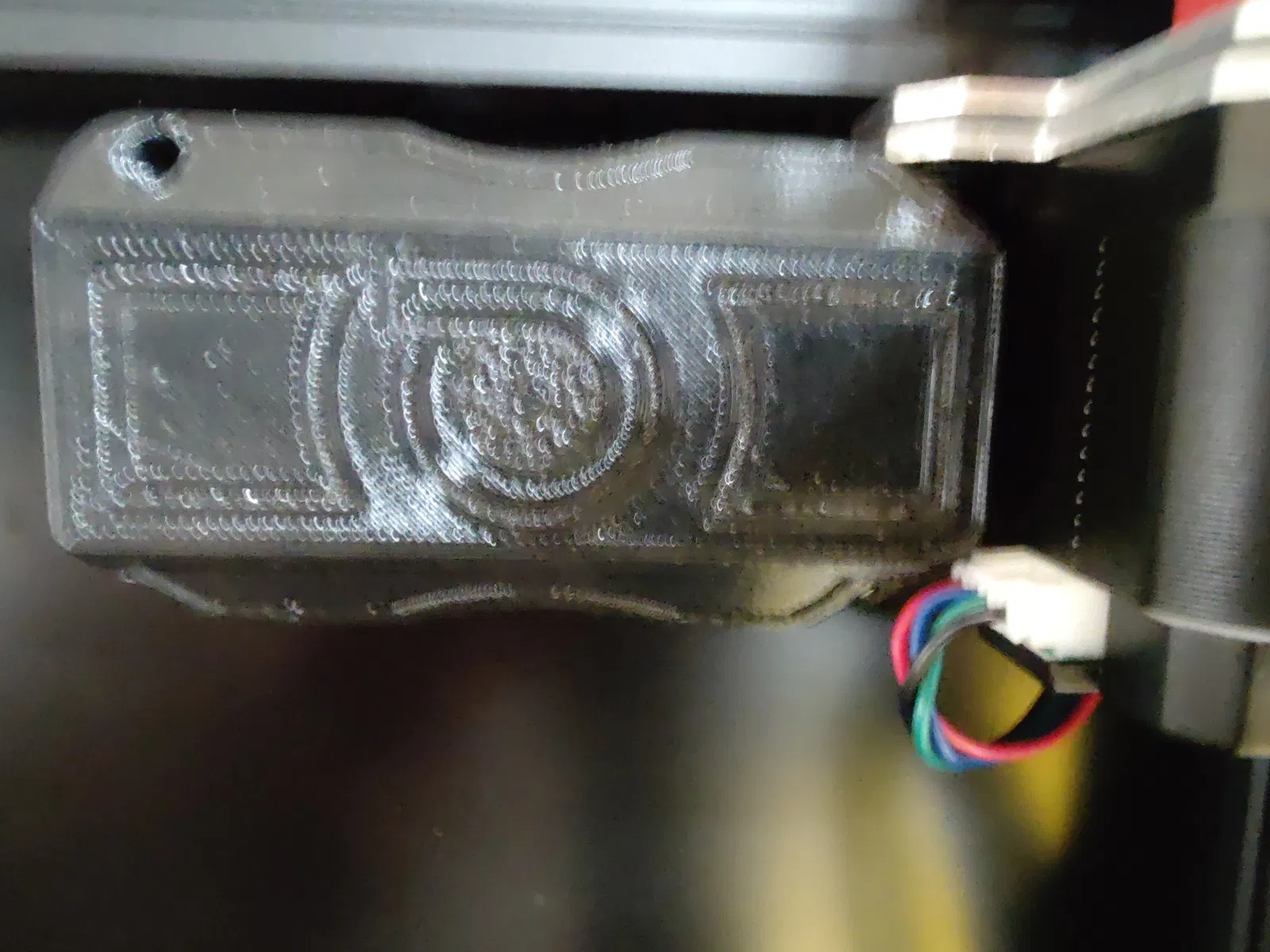

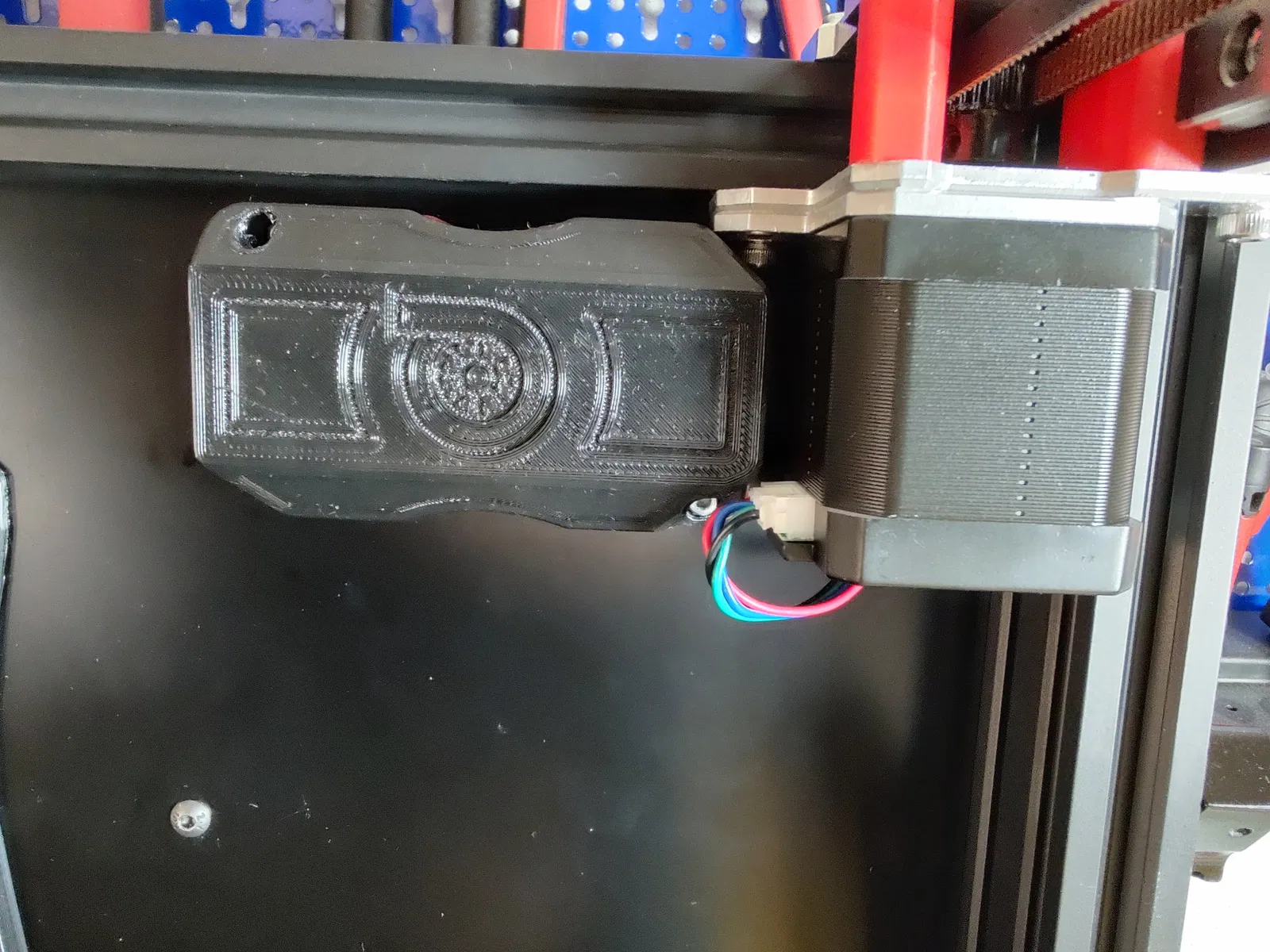

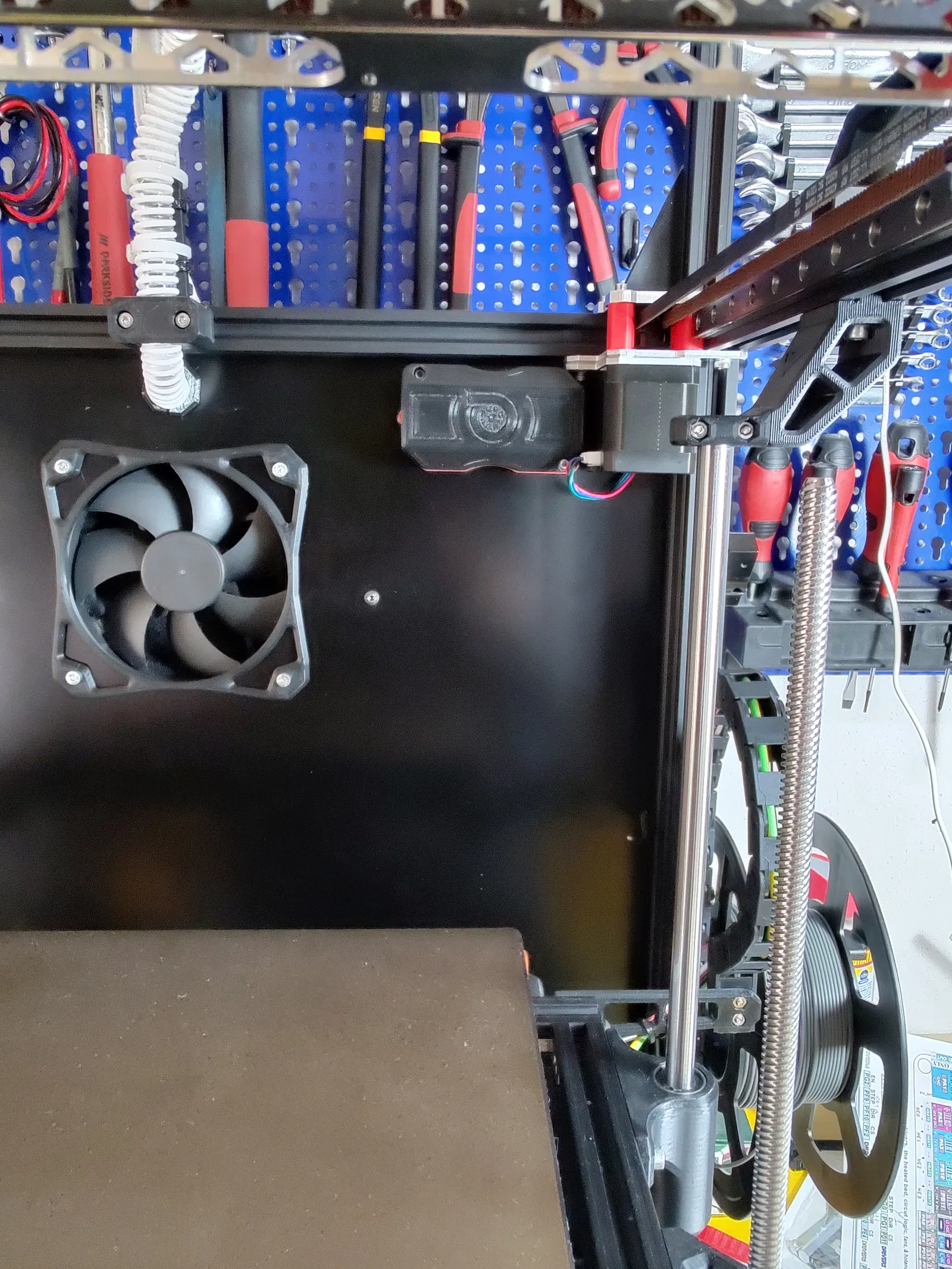

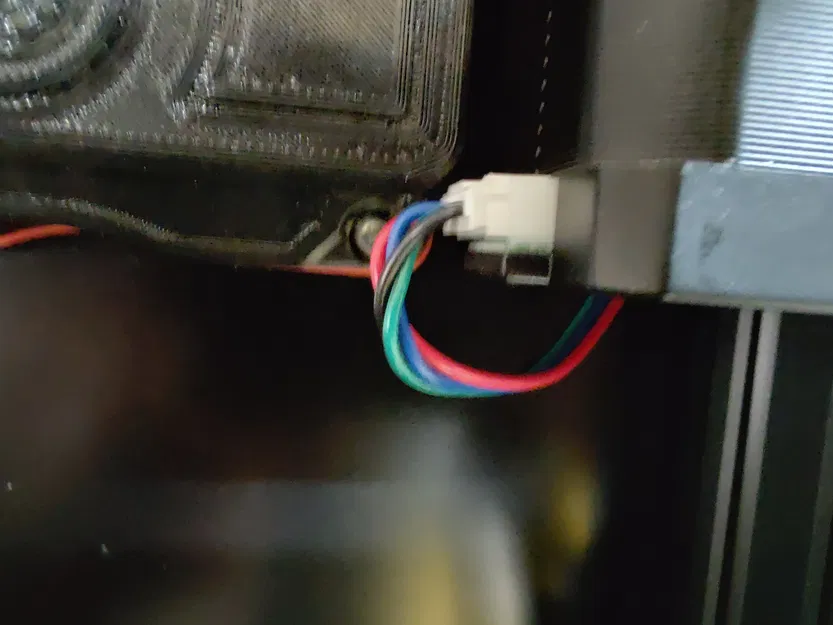

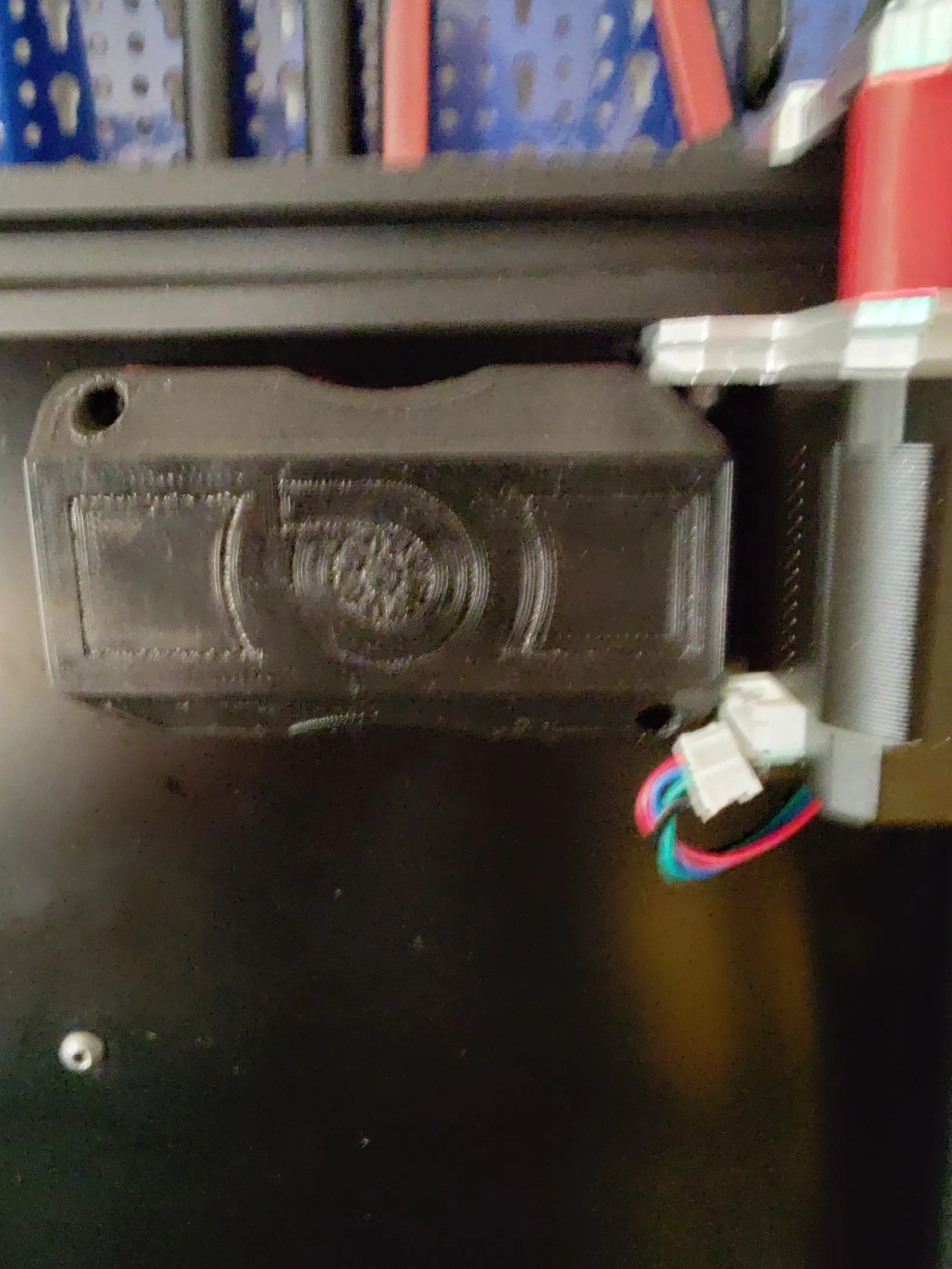

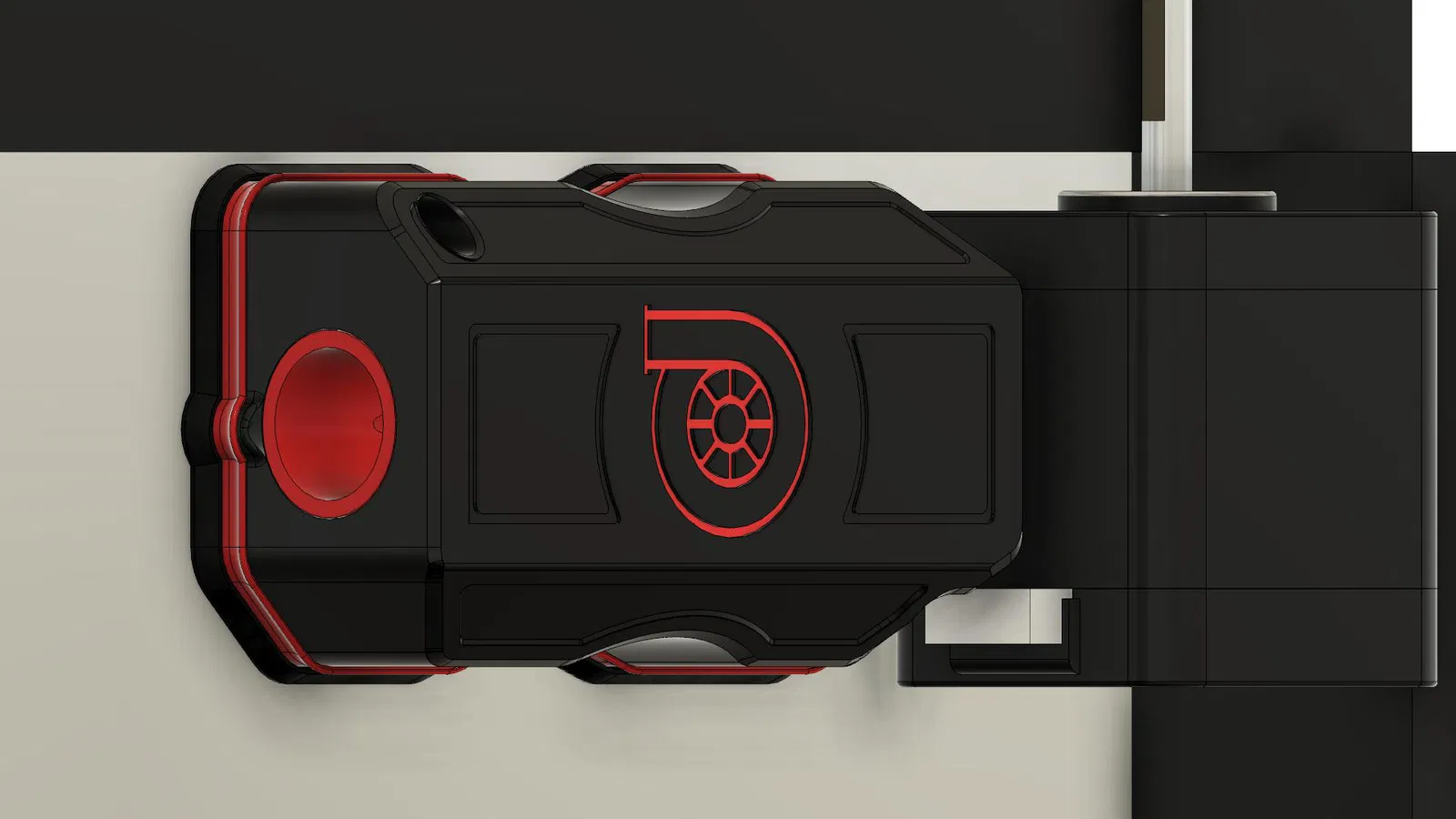

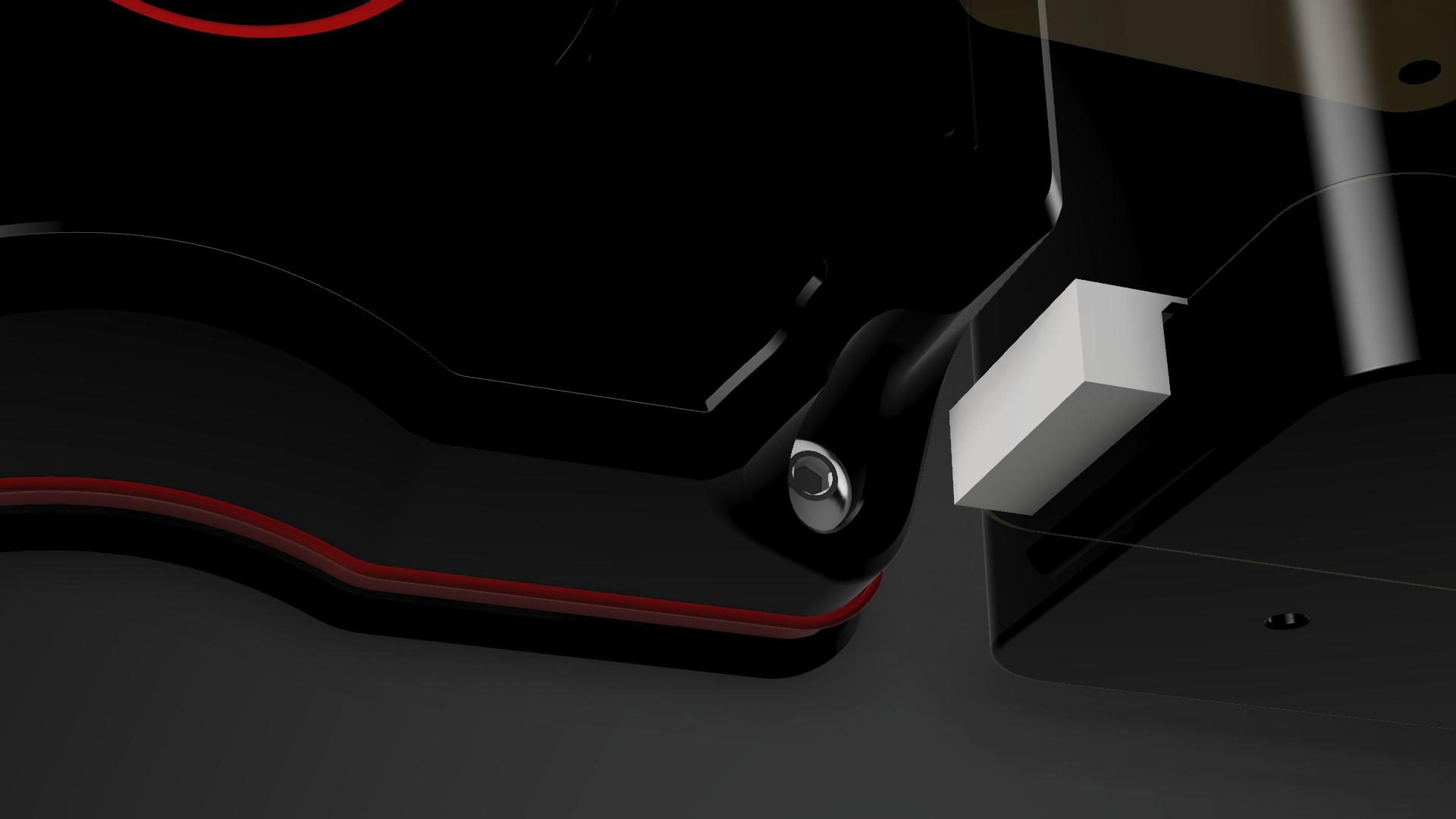

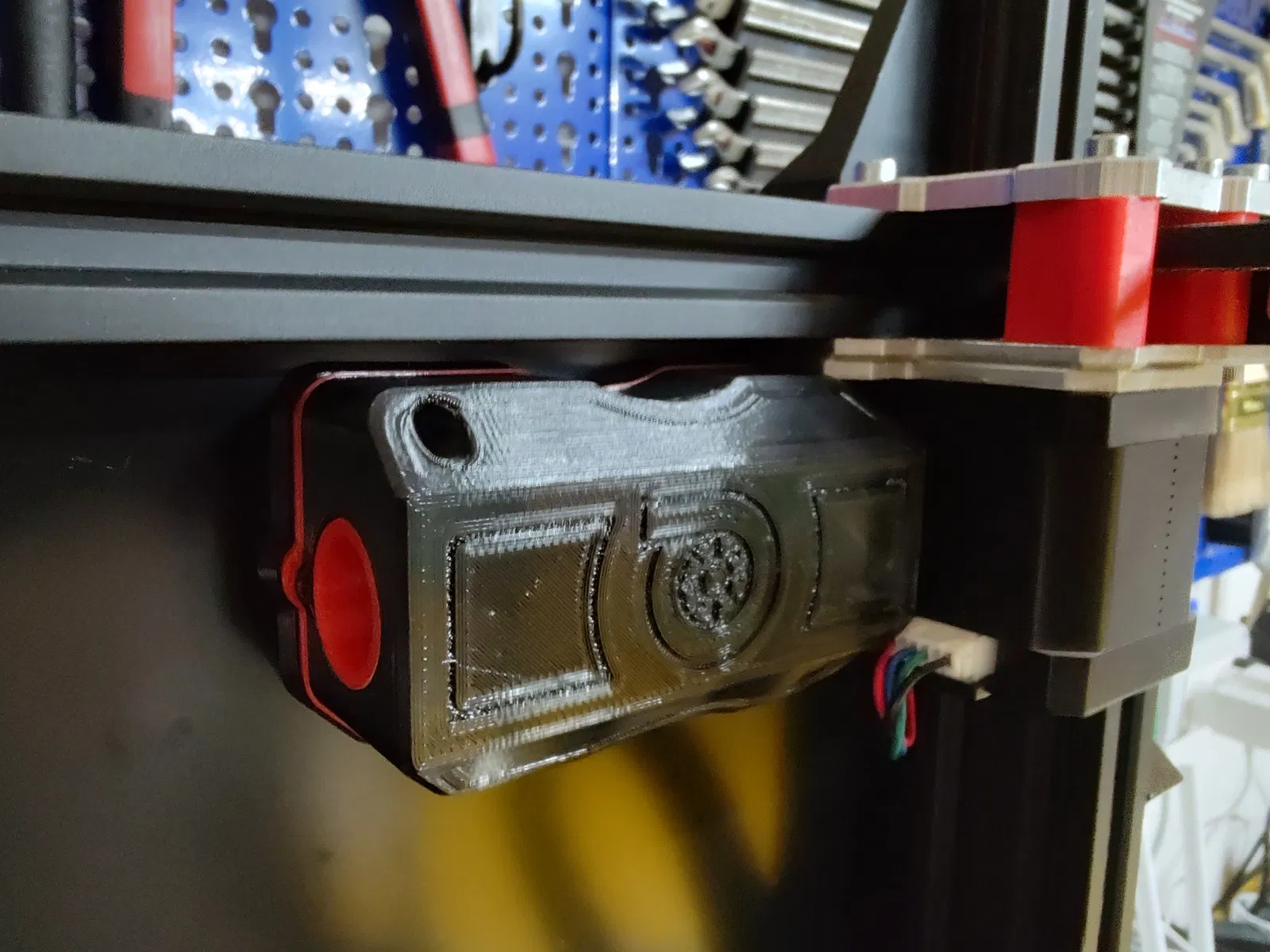

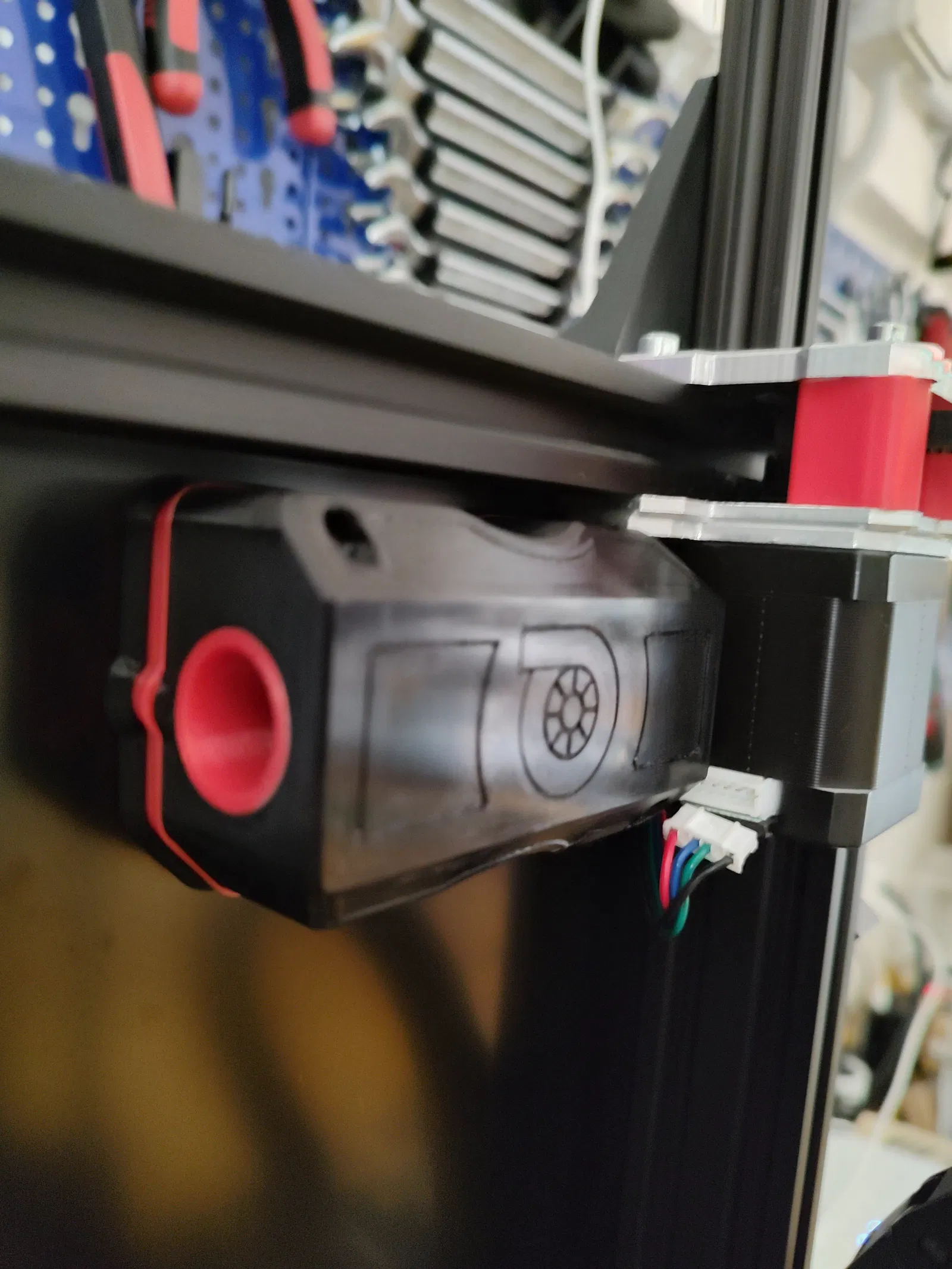

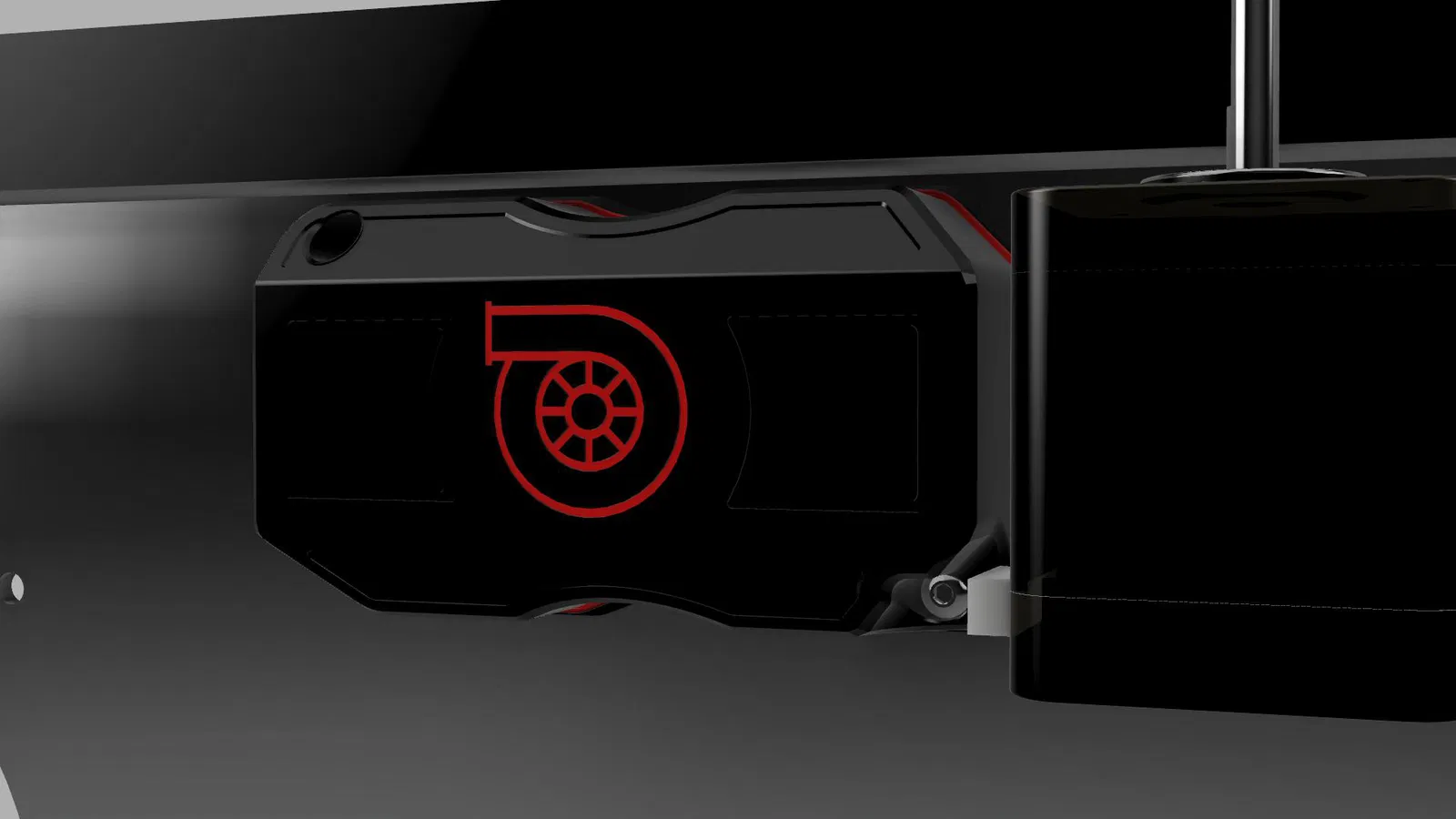

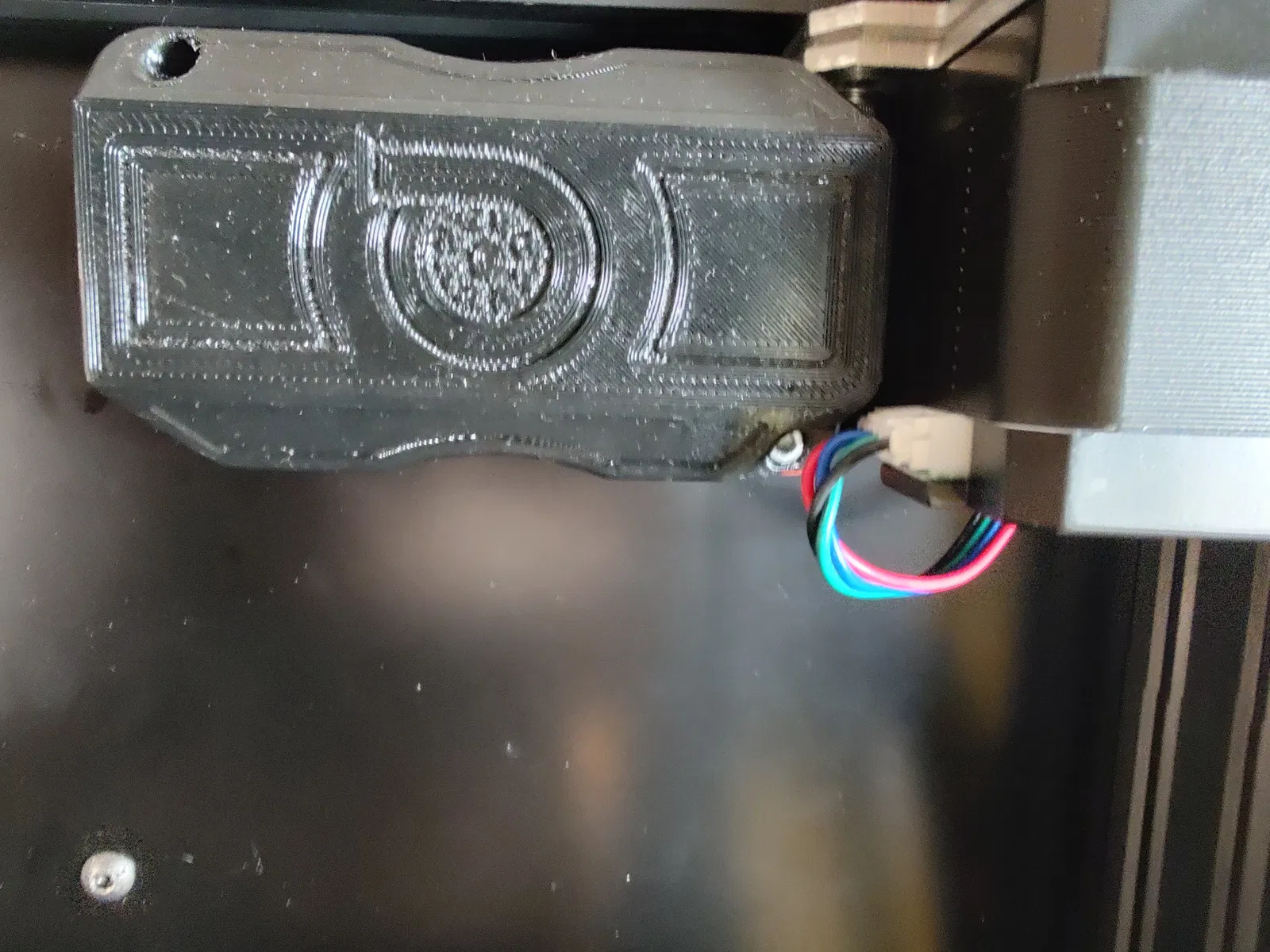

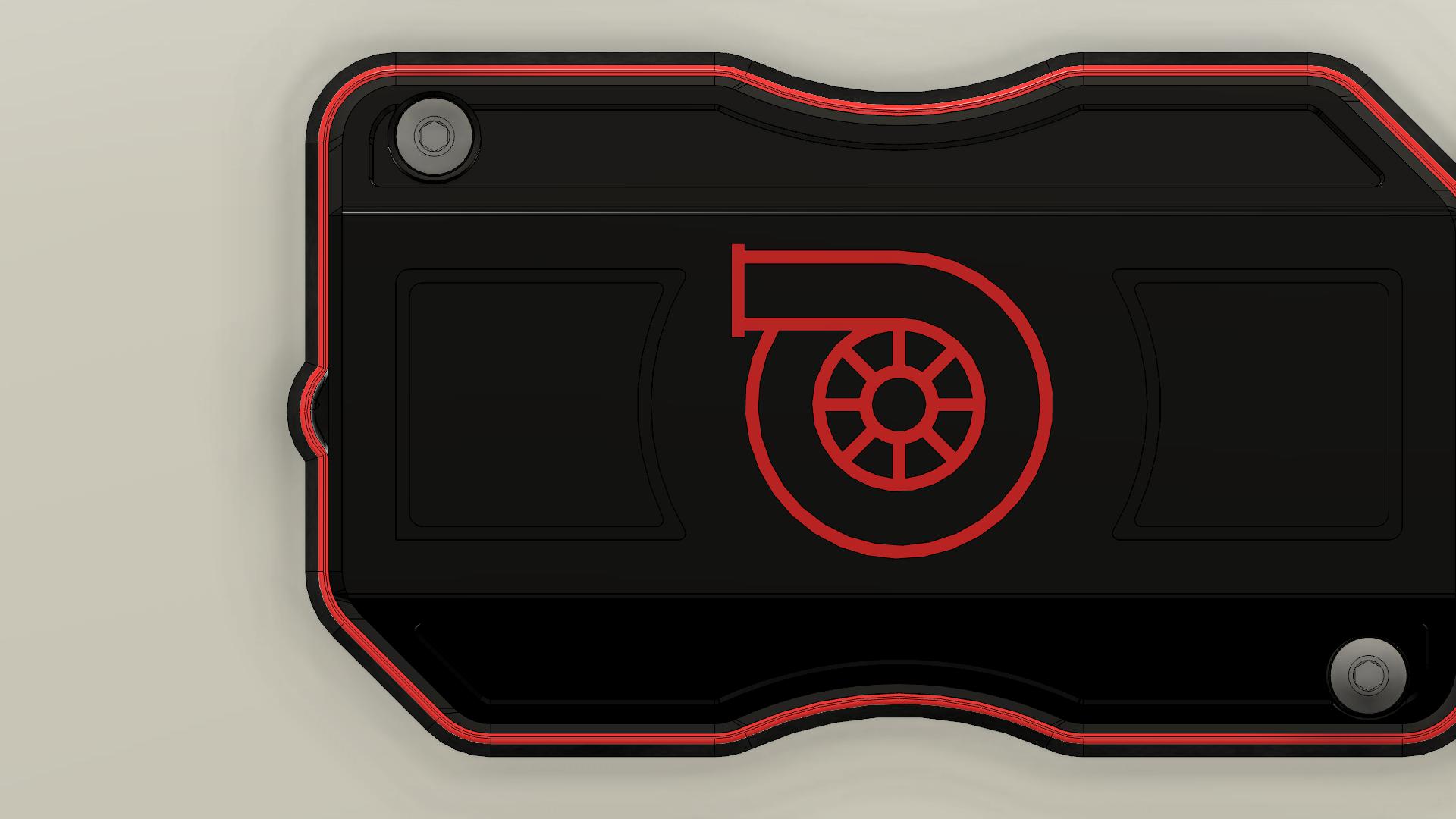

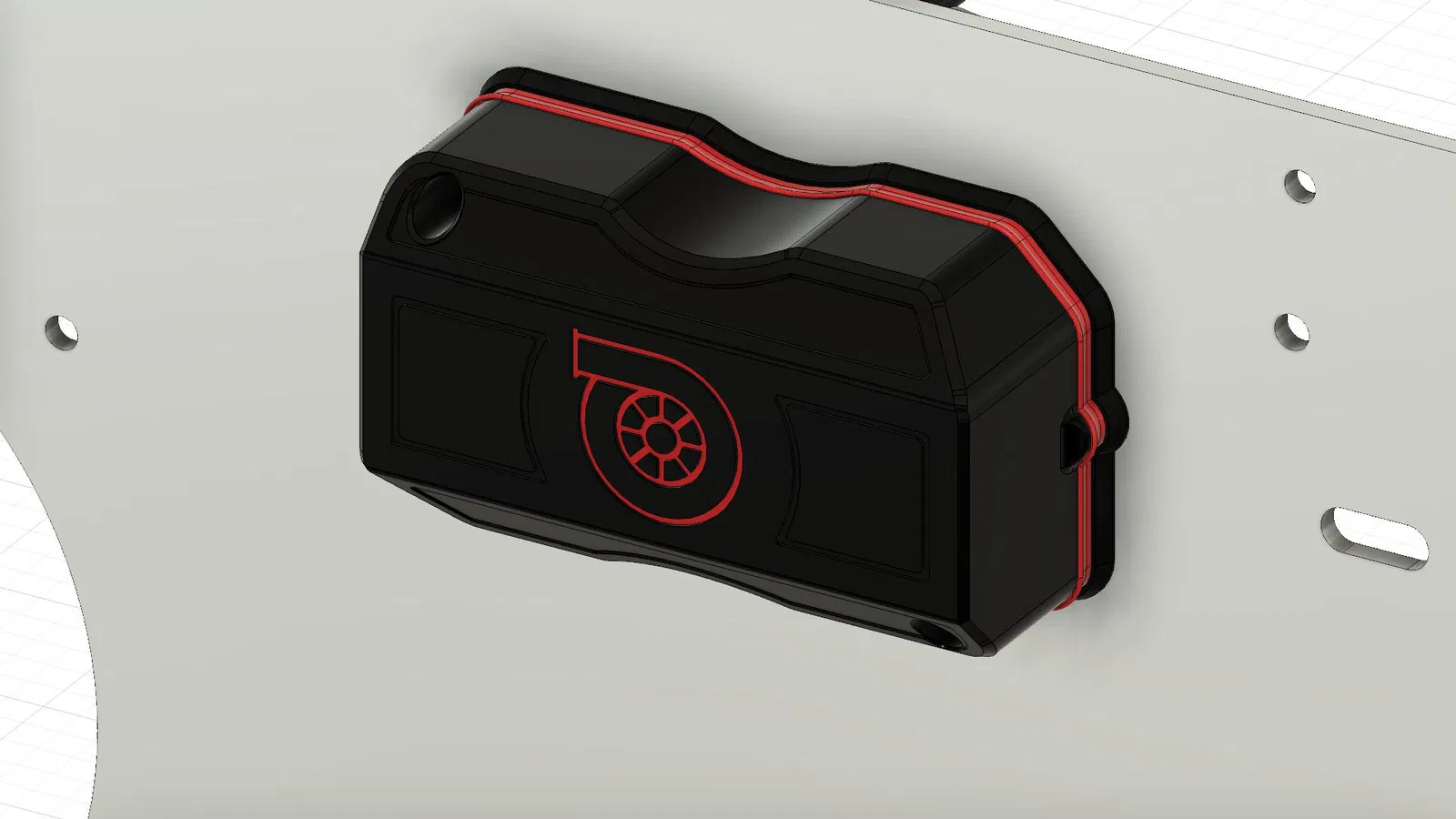

Đối với mấy bạn có trục động cơ bước quay vào trong, tui có làm thêm cái "Airbox" phần góc dưới bên trái hơi lõm vô để gắn trực tiếp luôn mà khỏi cần xoay động cơ. Còn nếu mấy bạn mà trục quay ra ngoài hoặc muốn xoay động cơ thì cứ xài bản gốc ha.

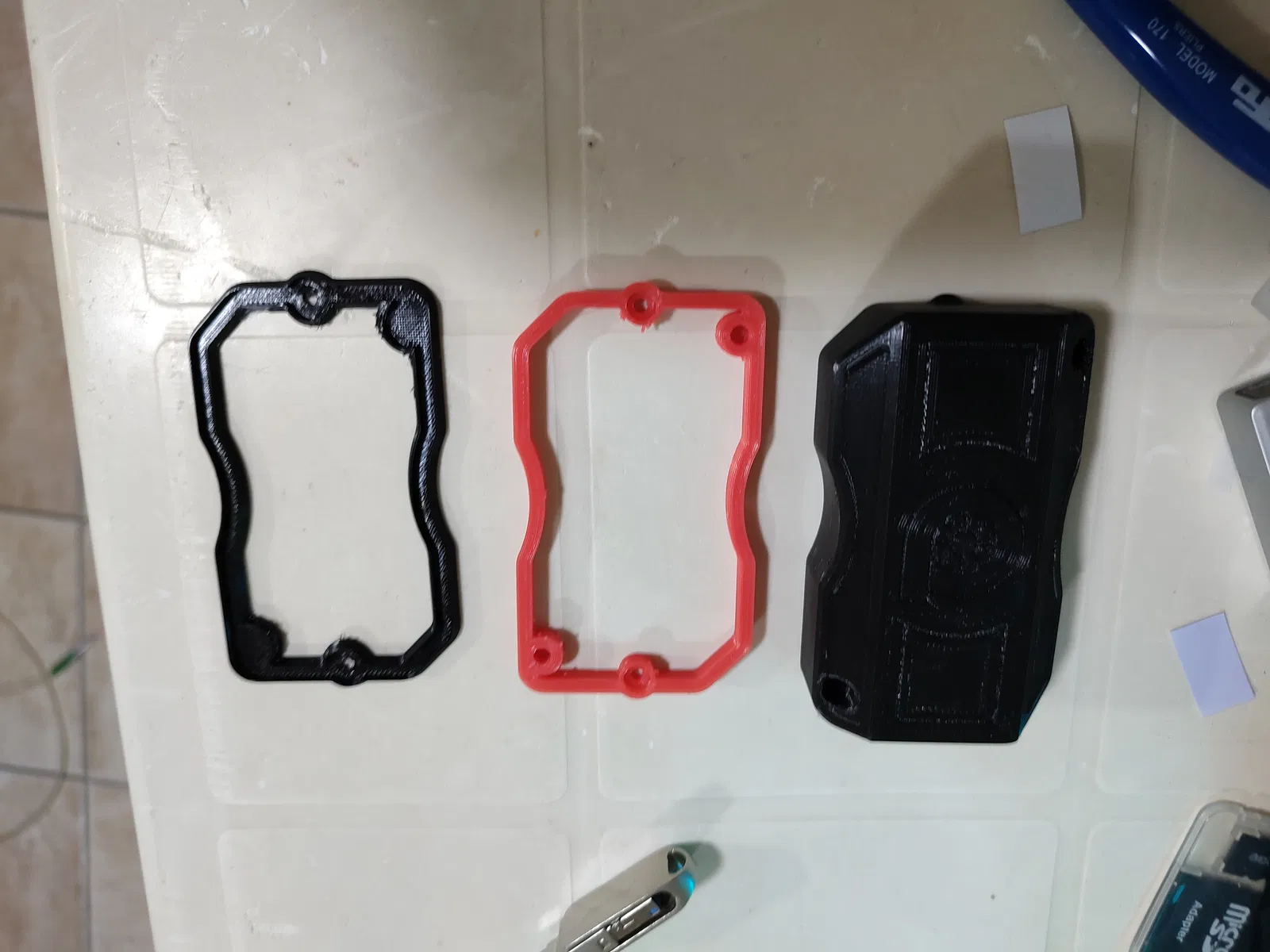

Bạn sẽ cần thêm so với bản gốc: 2 ốc chèn đồng M3x4x4 2 ốc M3x10mm Phần gioăng (gasket) thì dùng một ít TPU
Còn vật liệu còn lại thì giống bản gốc nha: https://github.com/VzBoT3D/VzBoT-Vz235/tree/main/Assemblies%20%26%20STL/CPAP%20turbo%20cooling%20system/STLs/CPAP%20Muffler
Cách lắp:

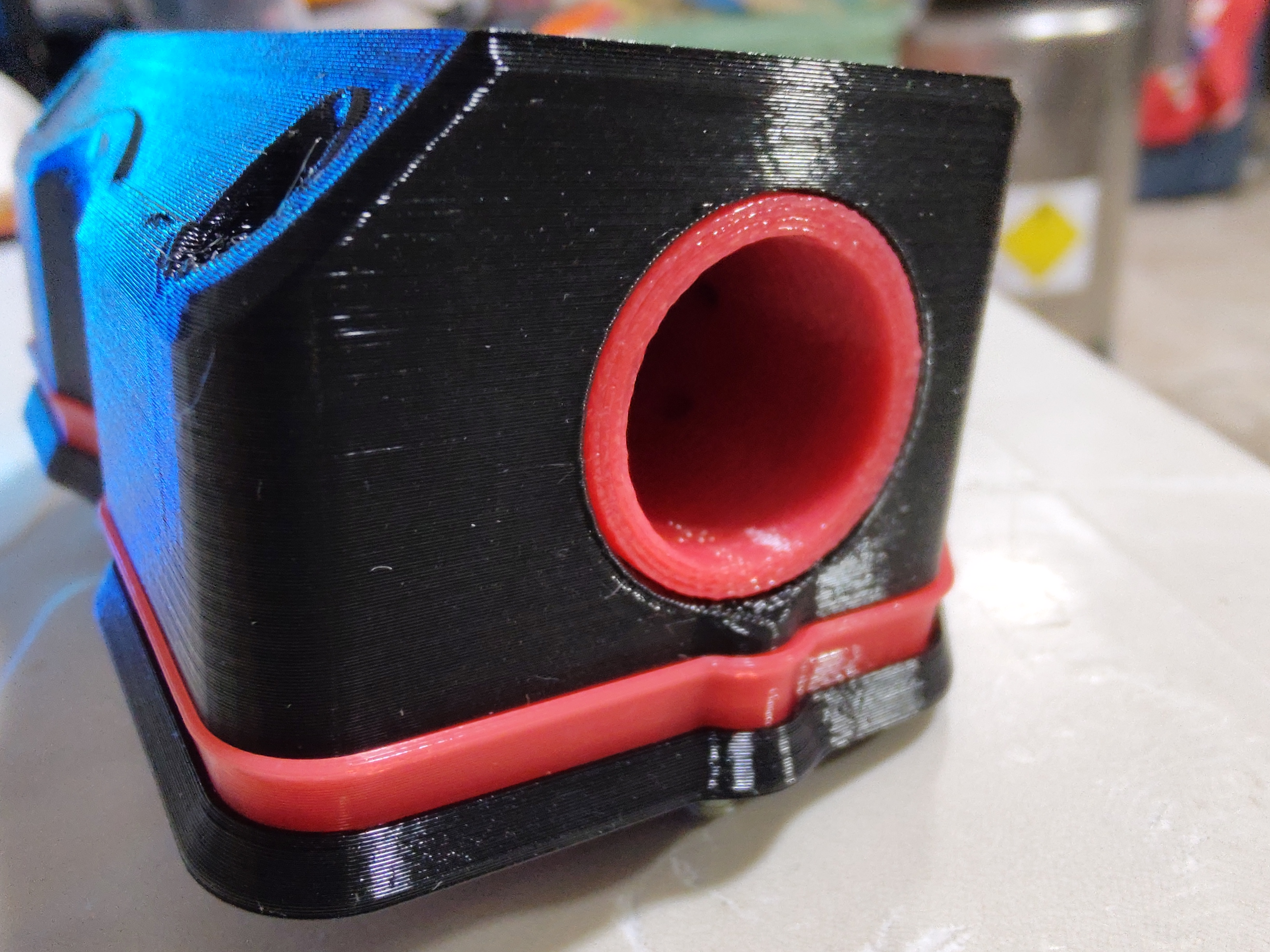

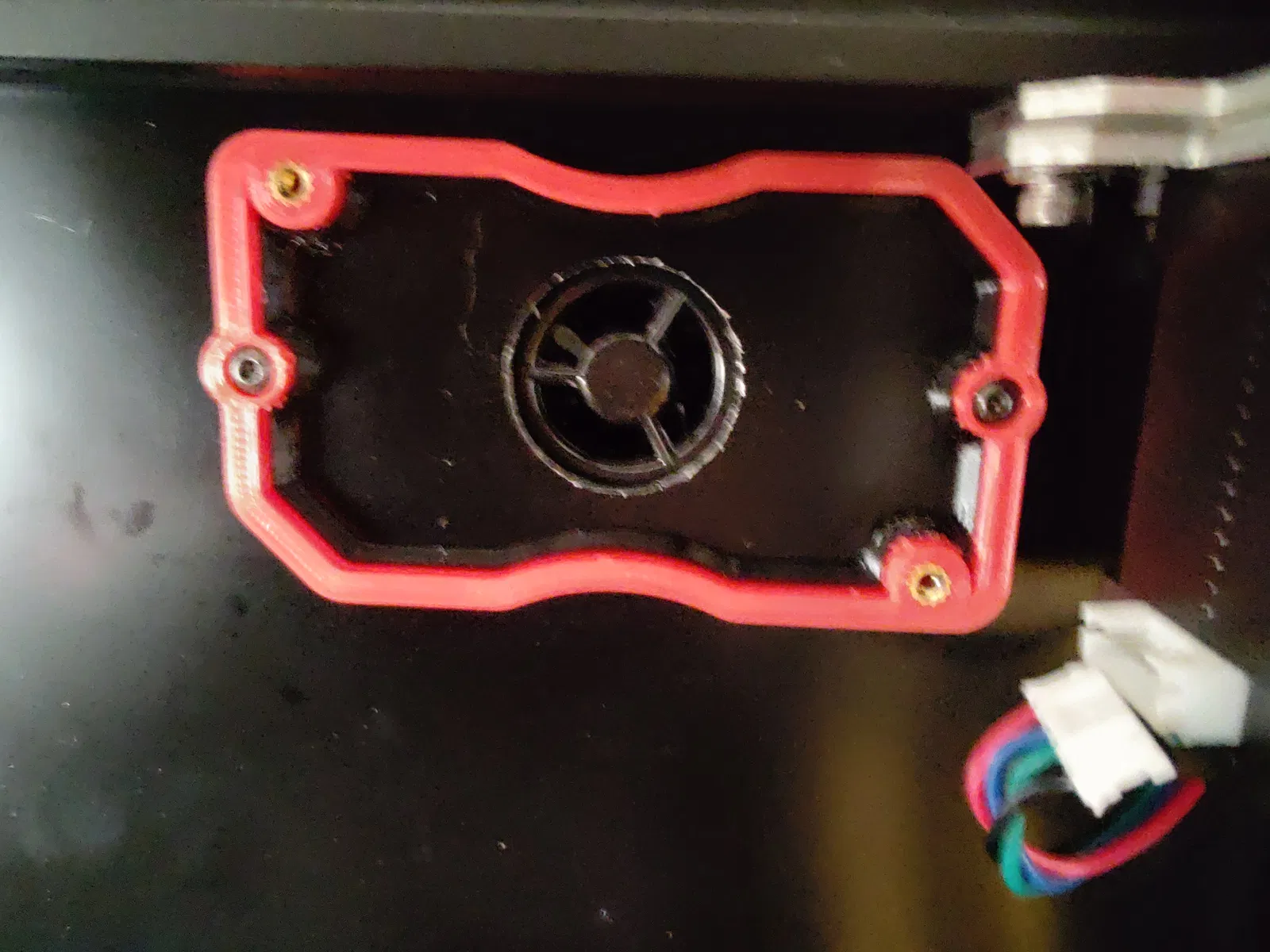

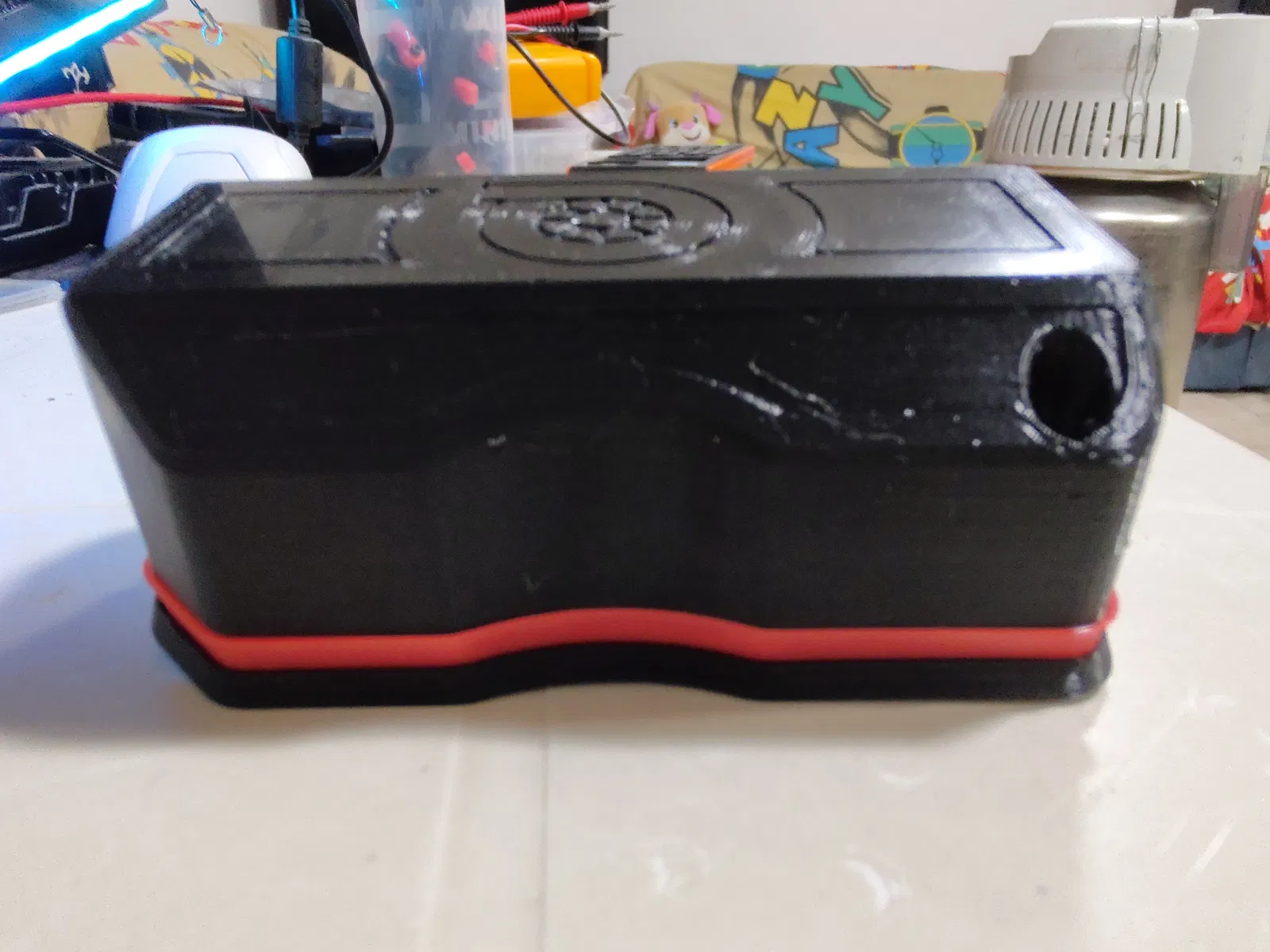

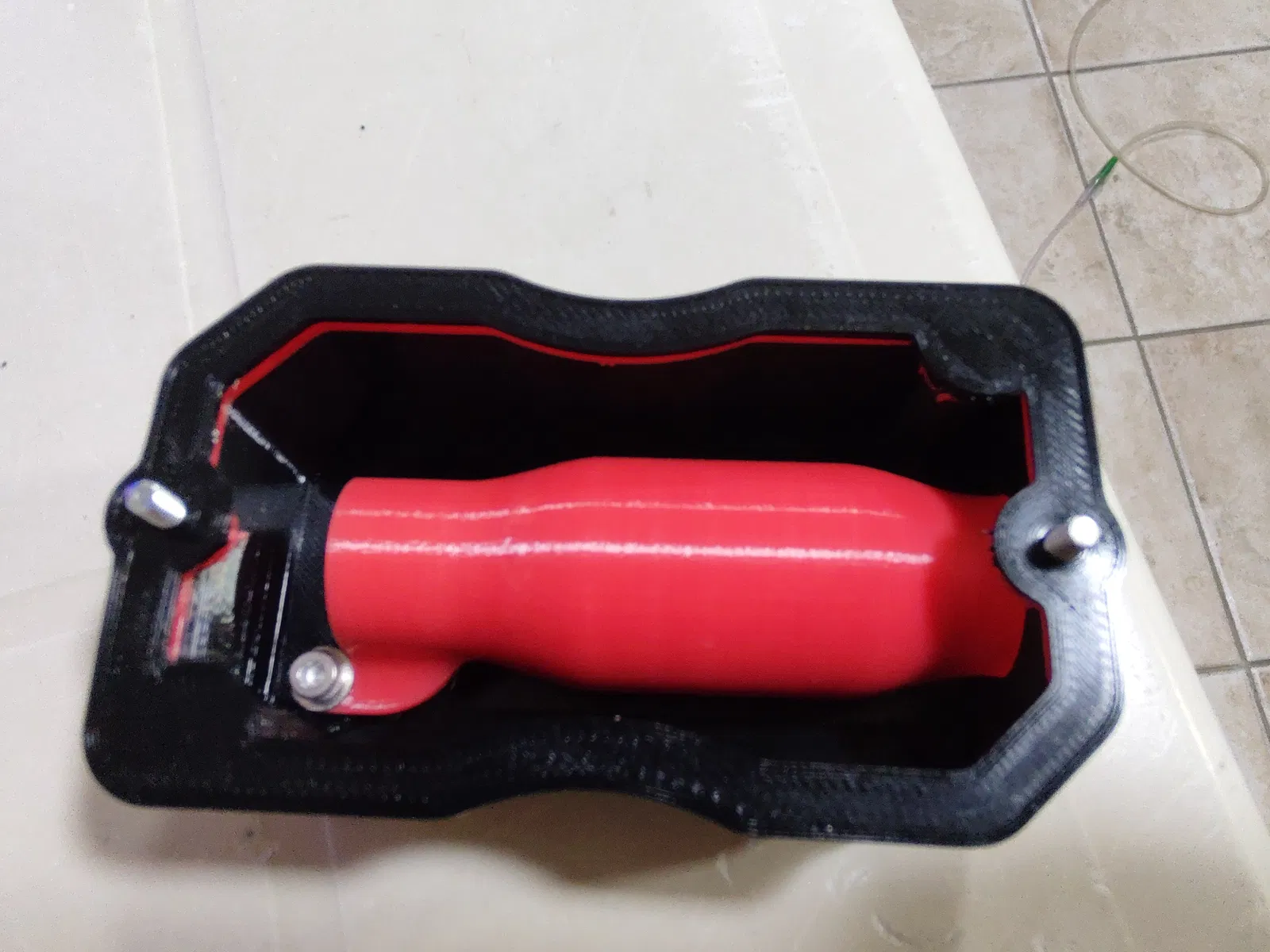

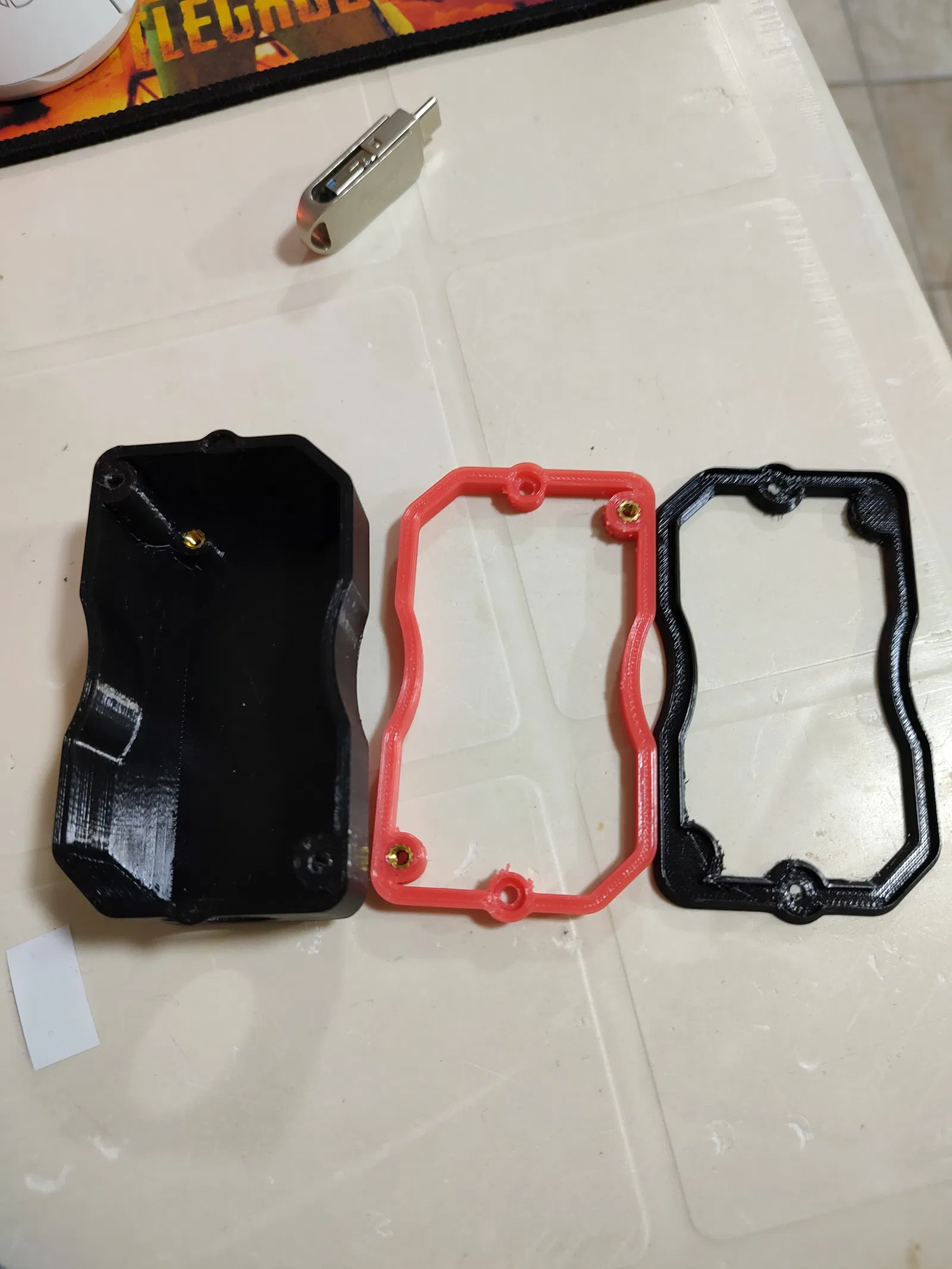

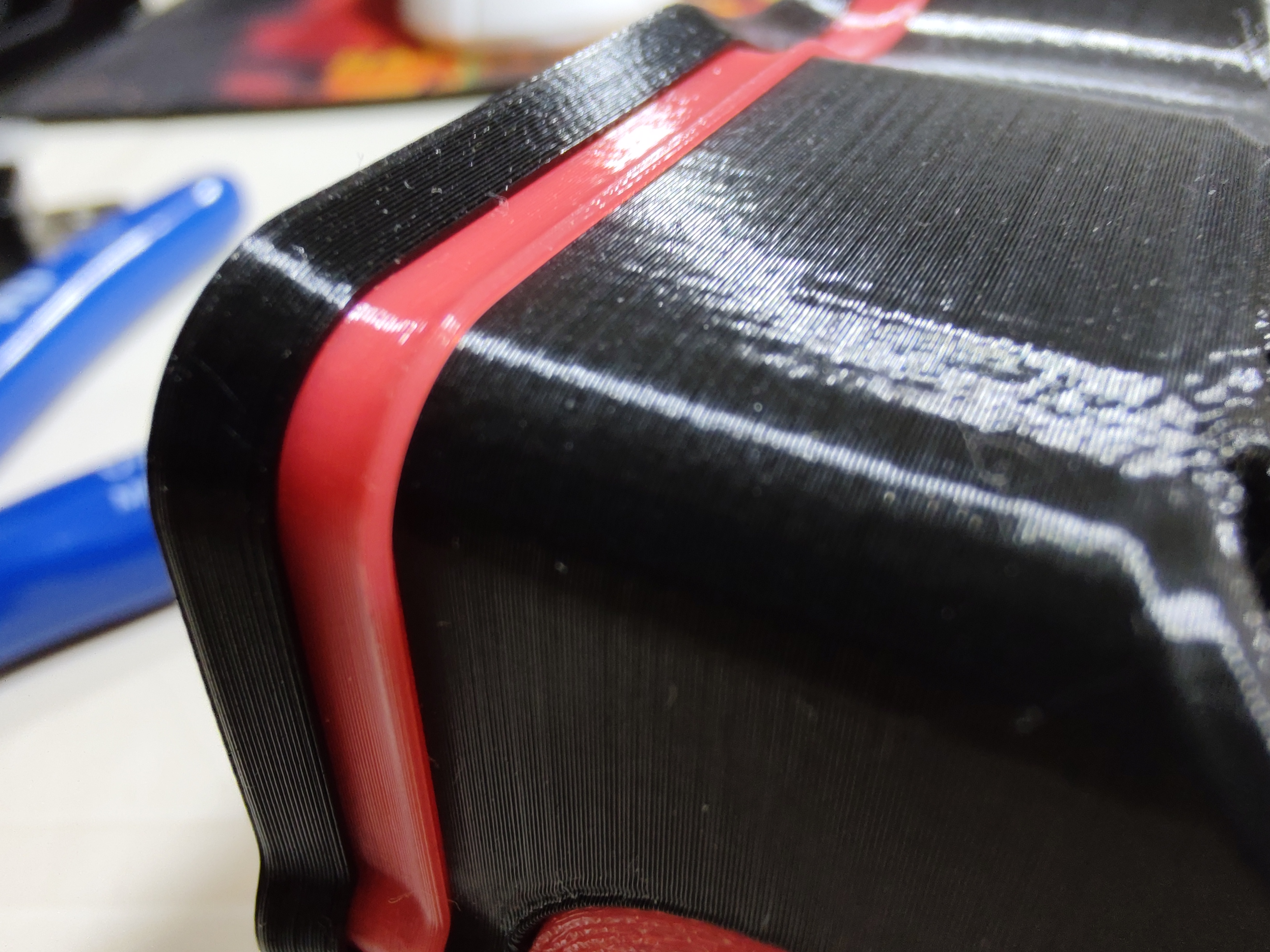

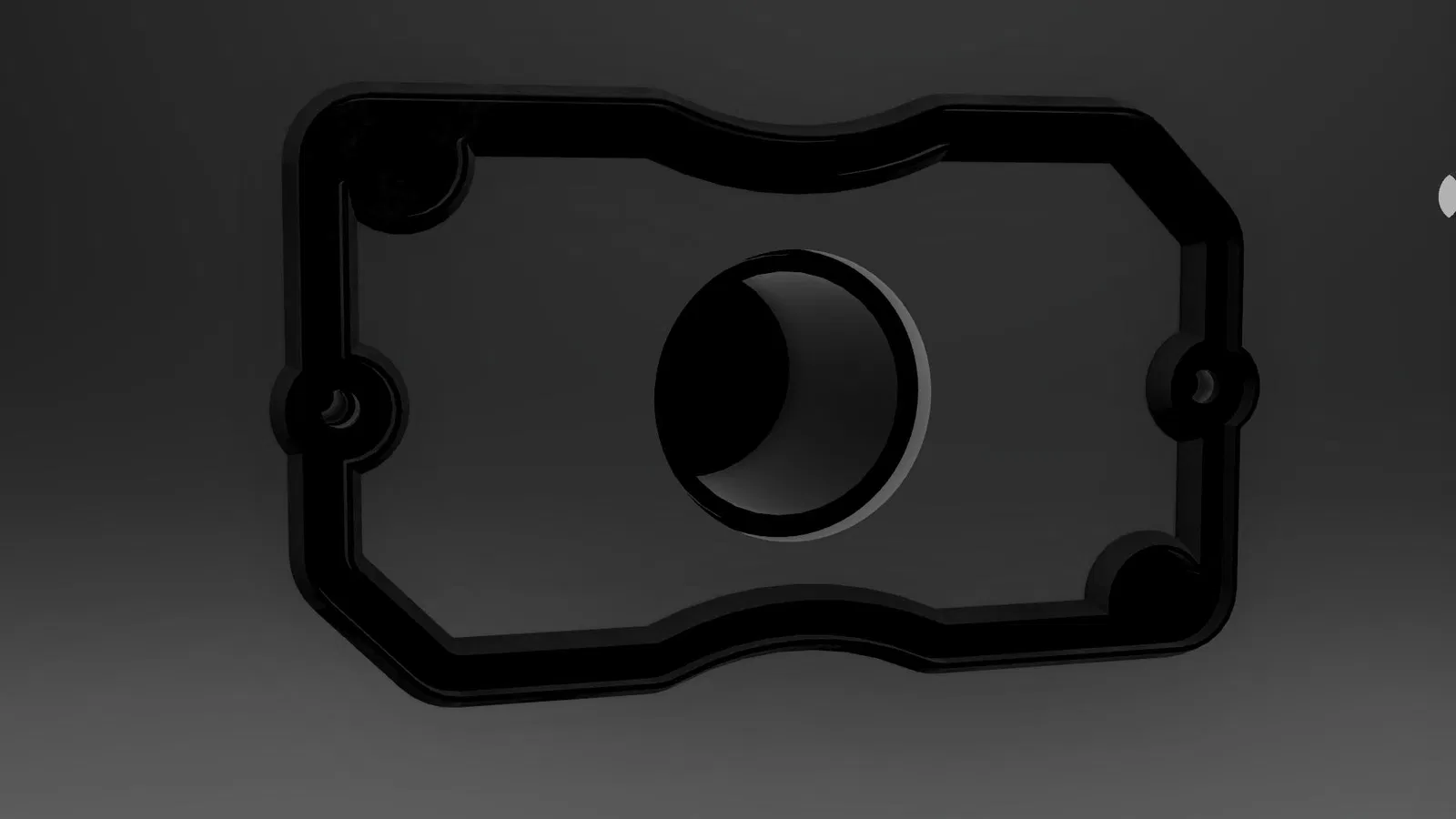

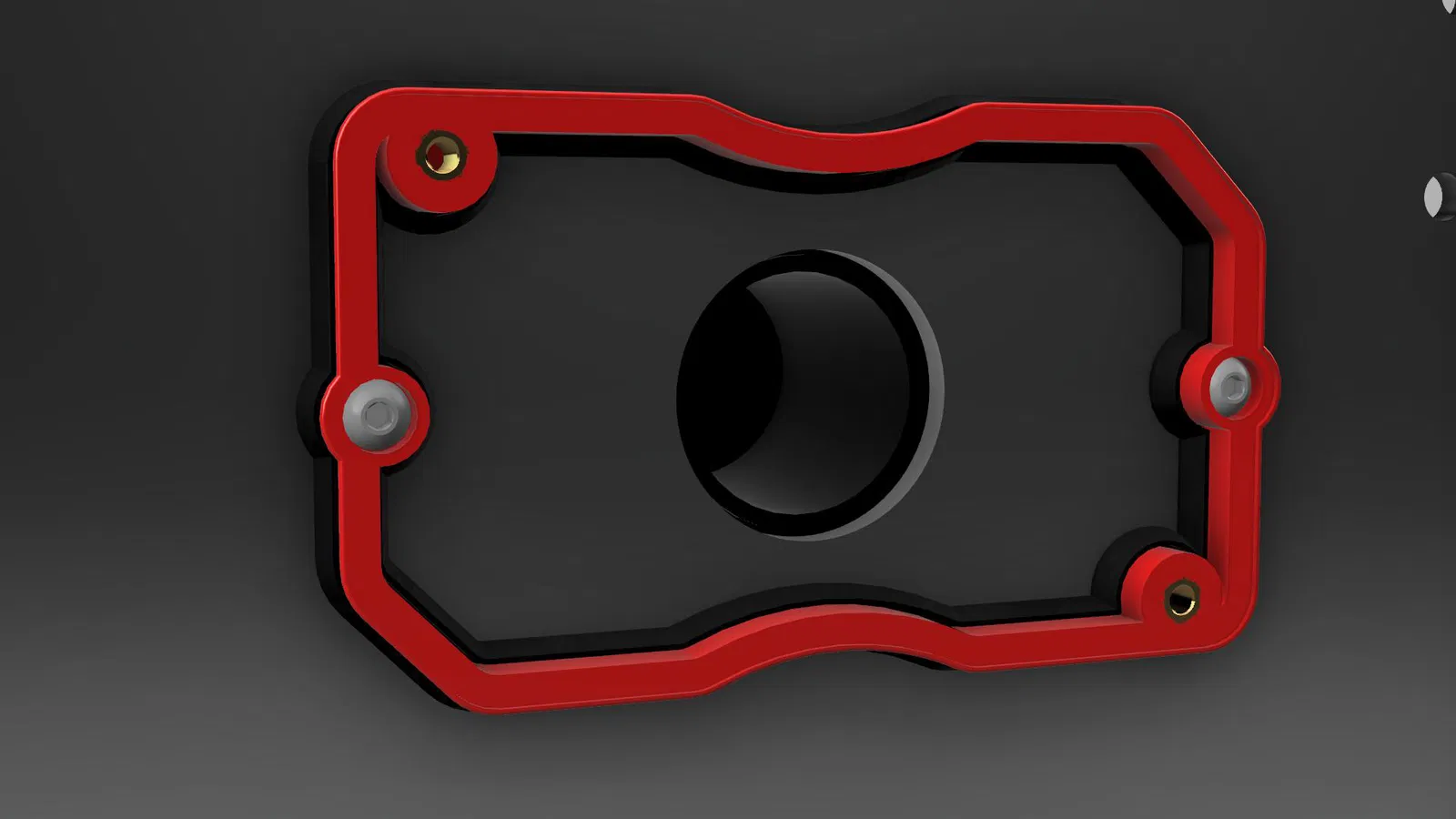

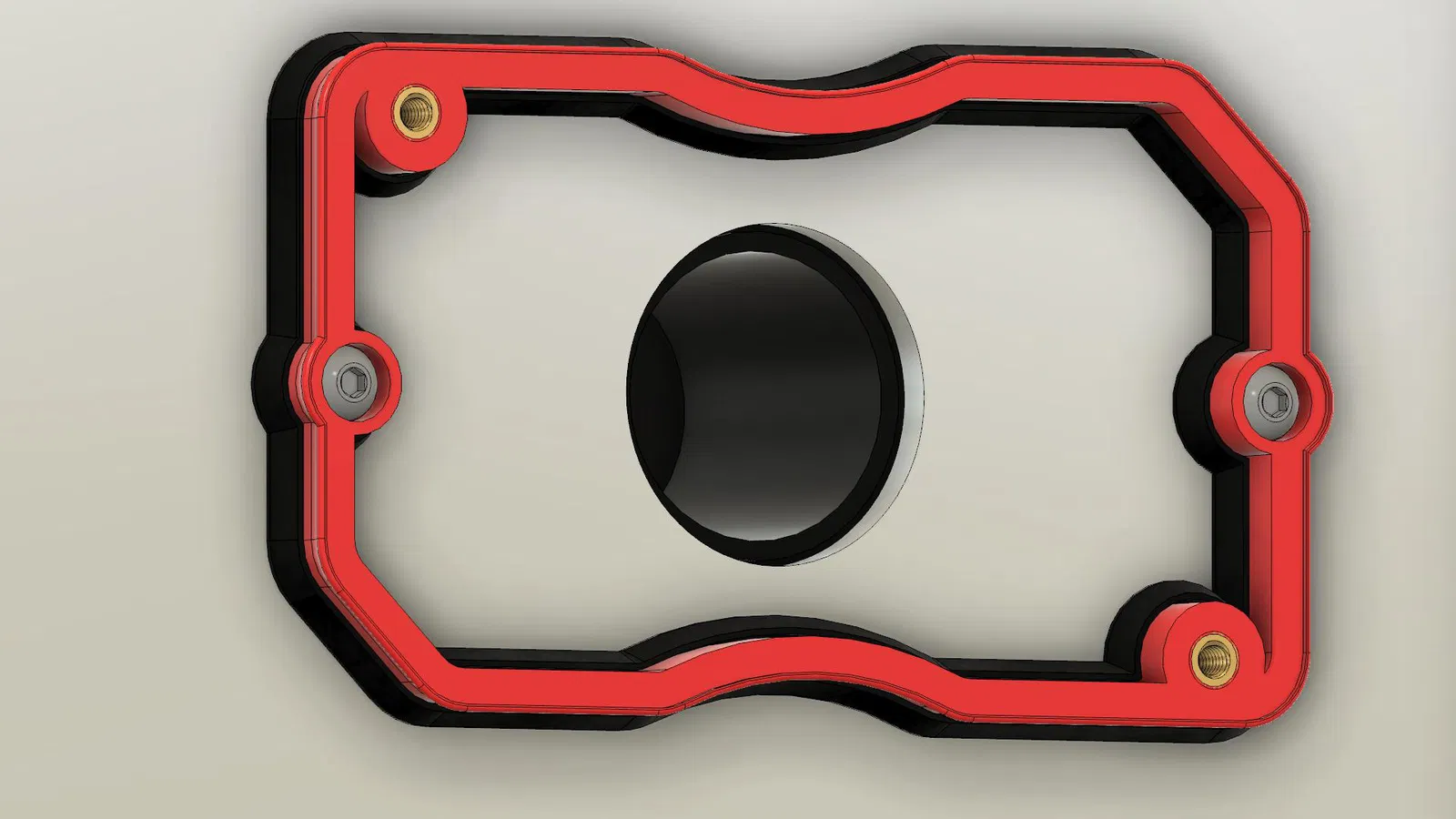

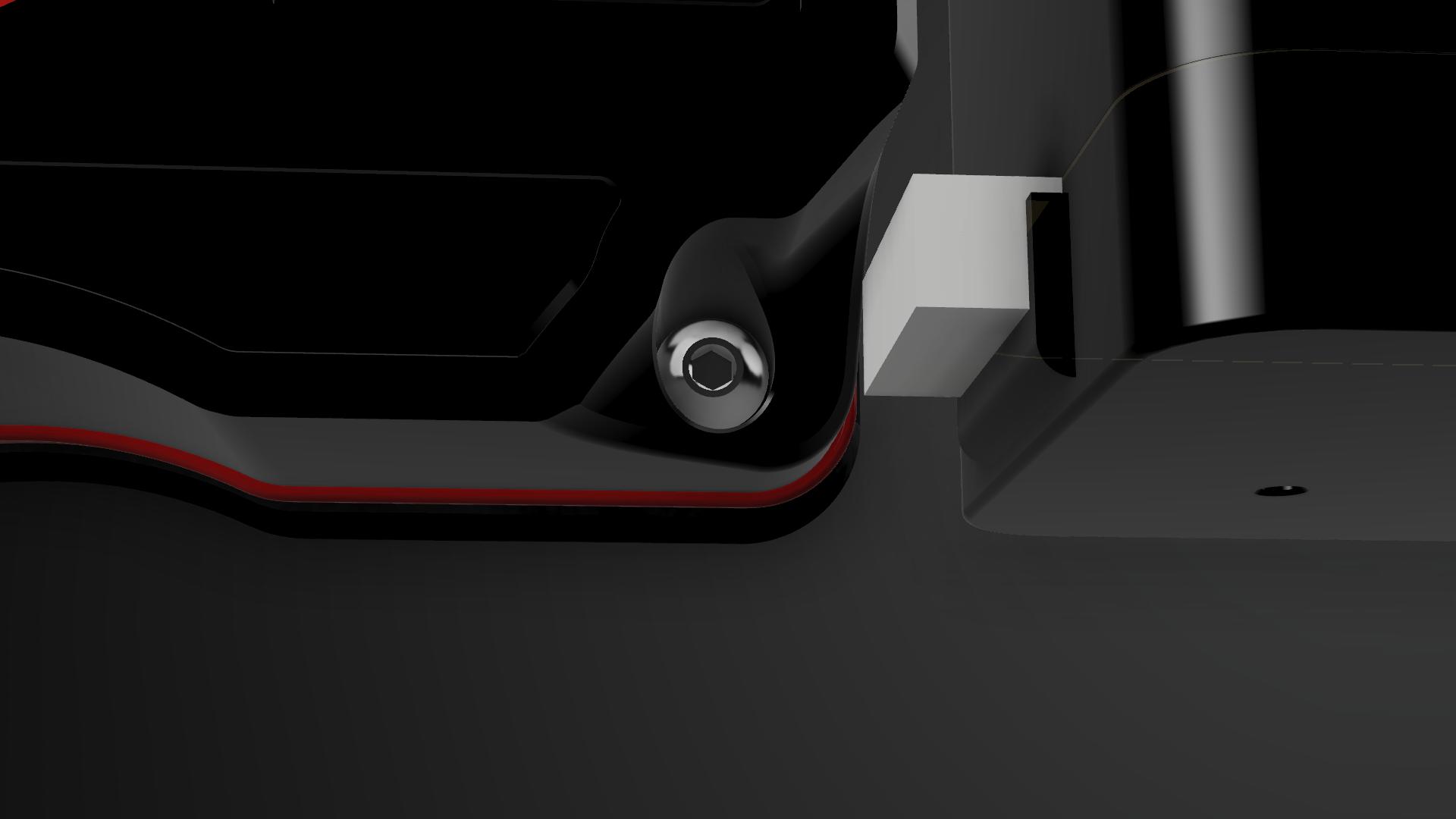

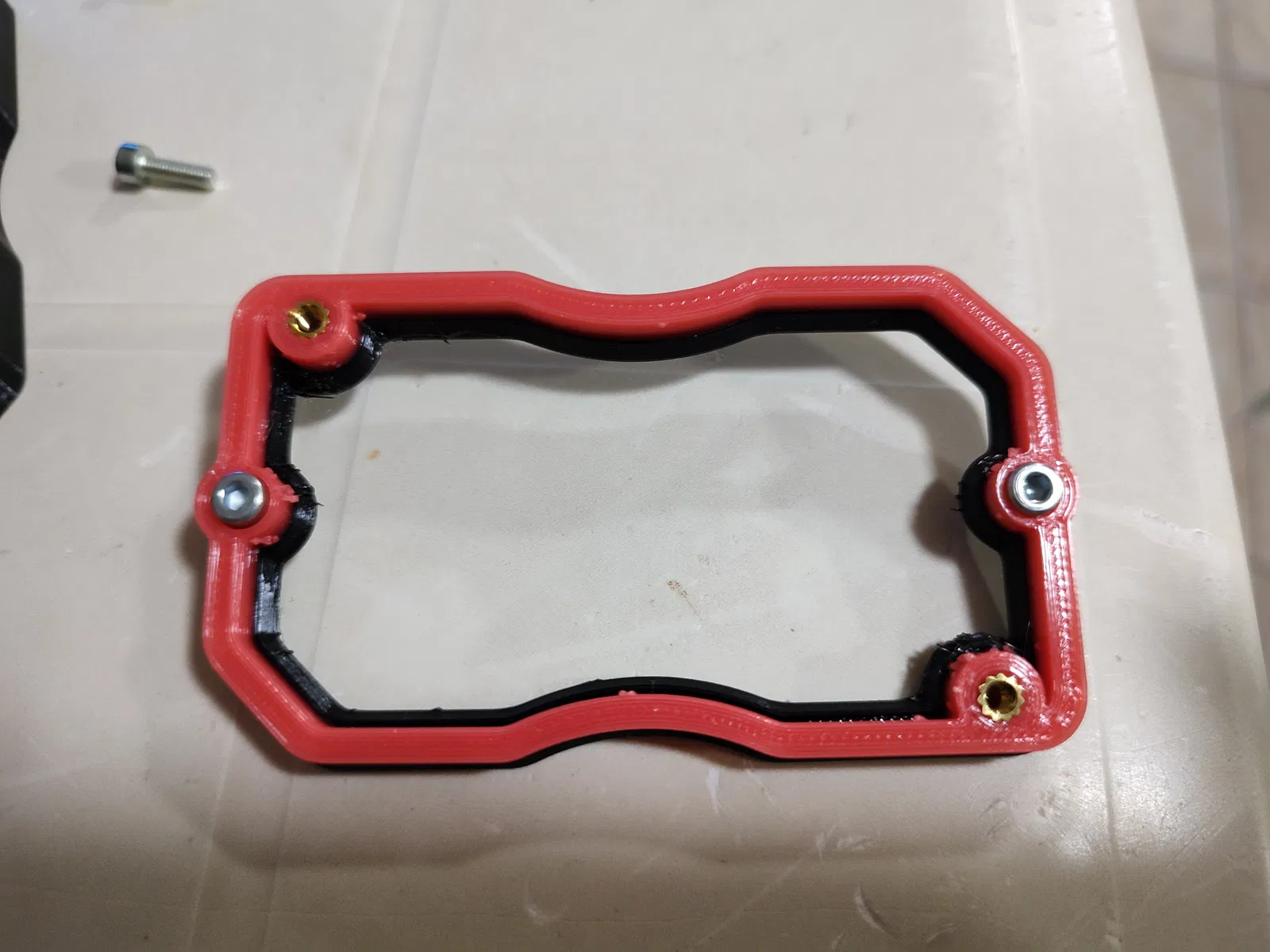

- Đặt gioăng TPU lên phần viền.

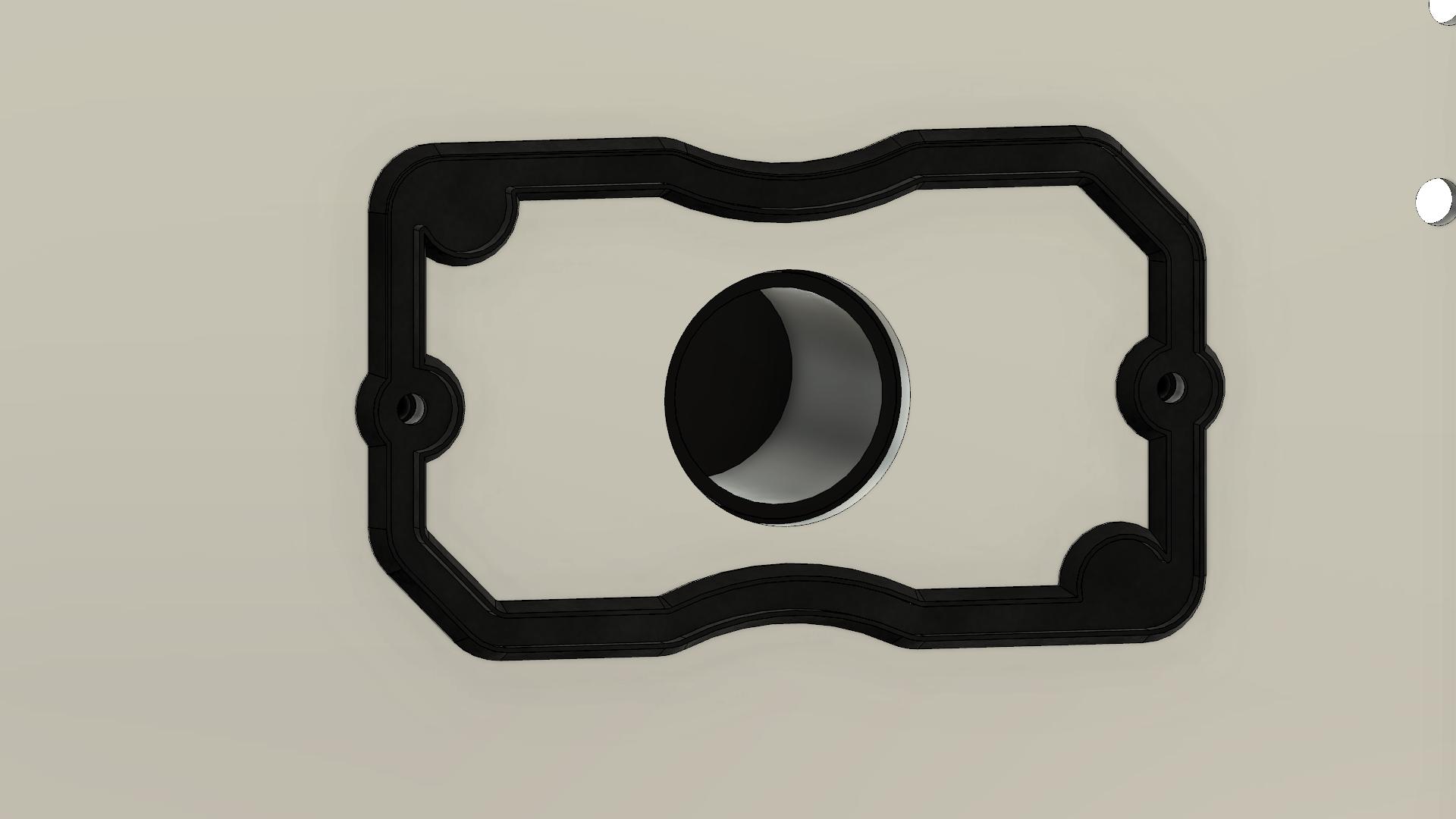

- Gắn cái khoen với máy C-PAP.

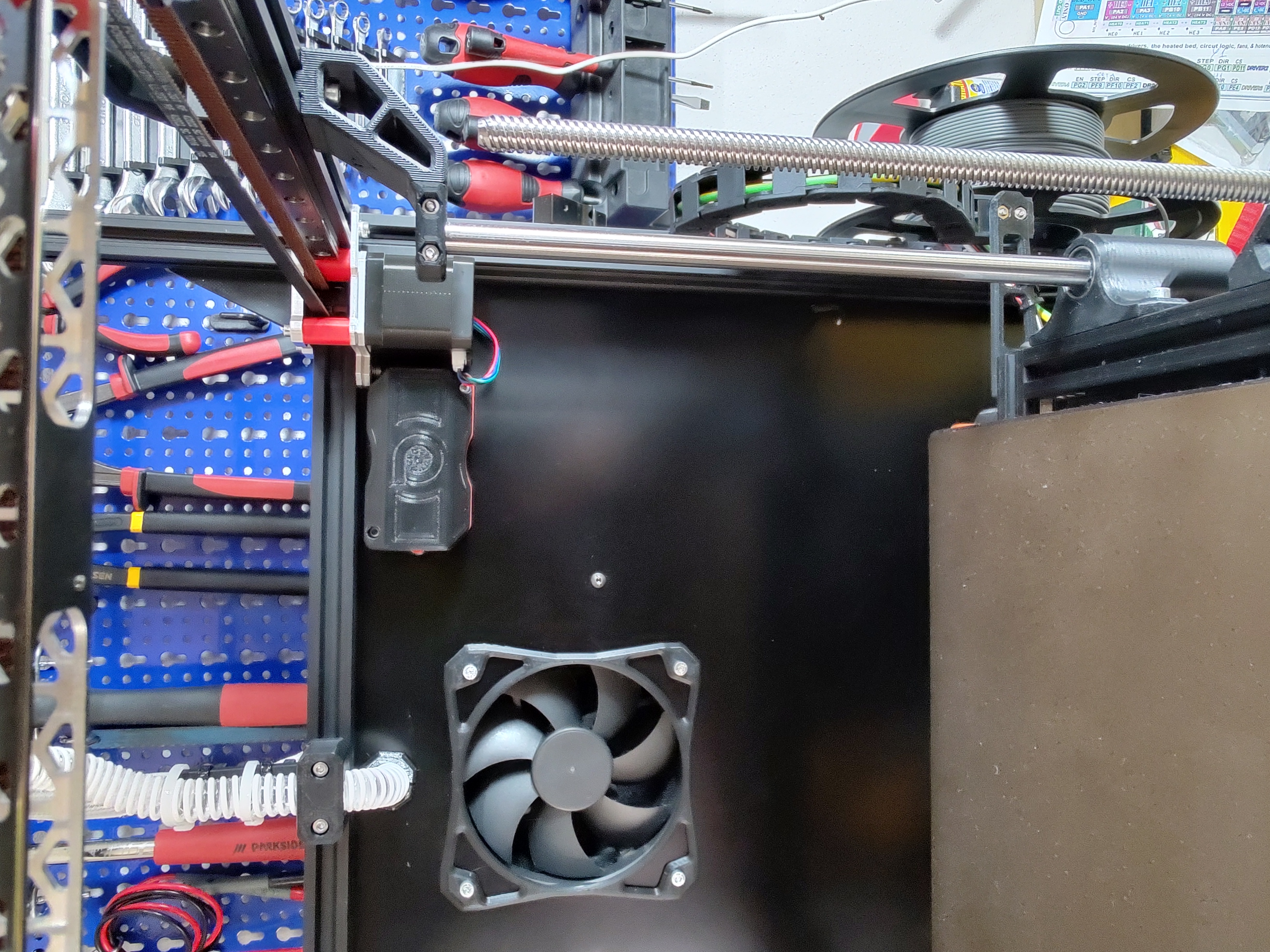

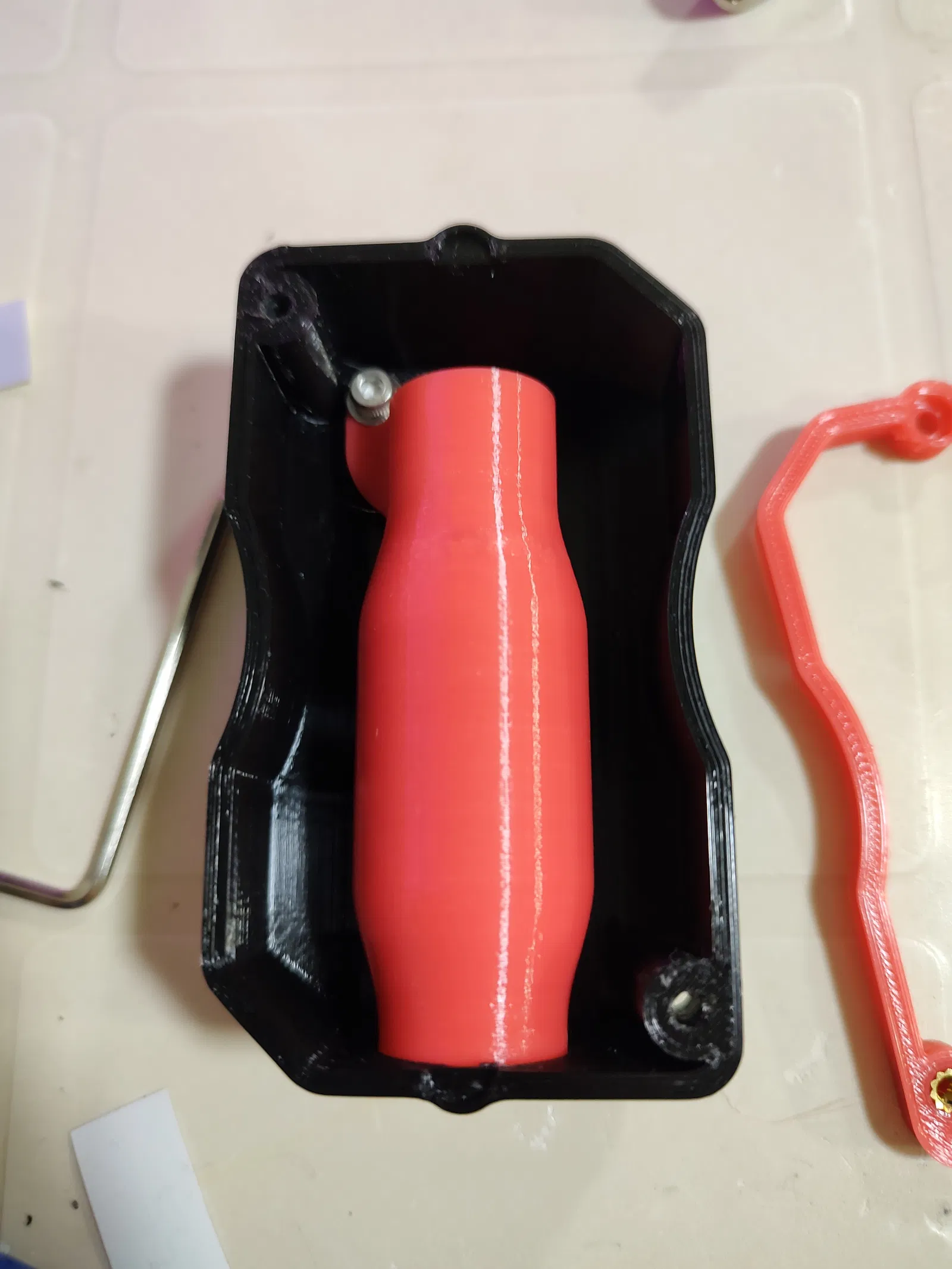

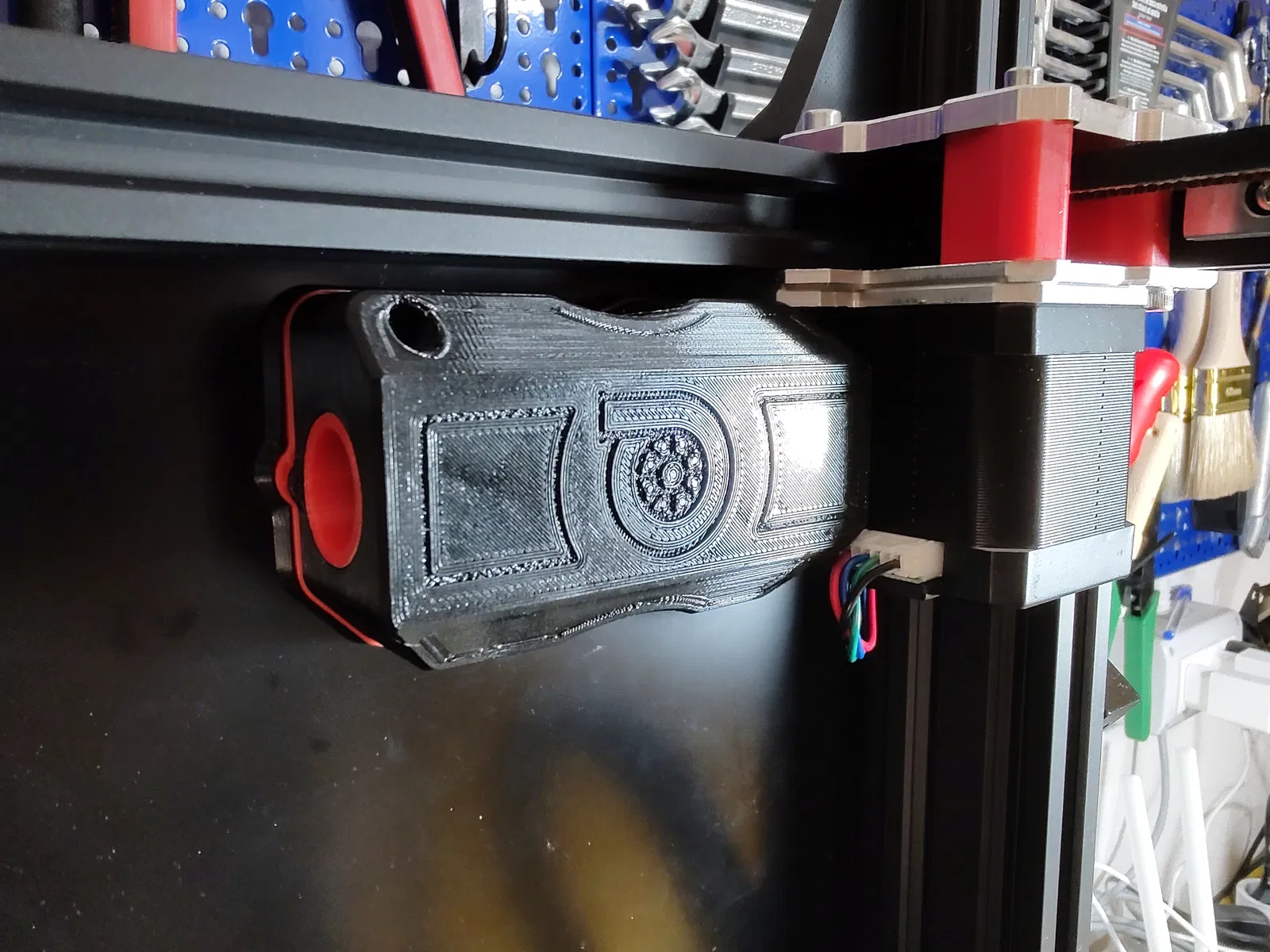

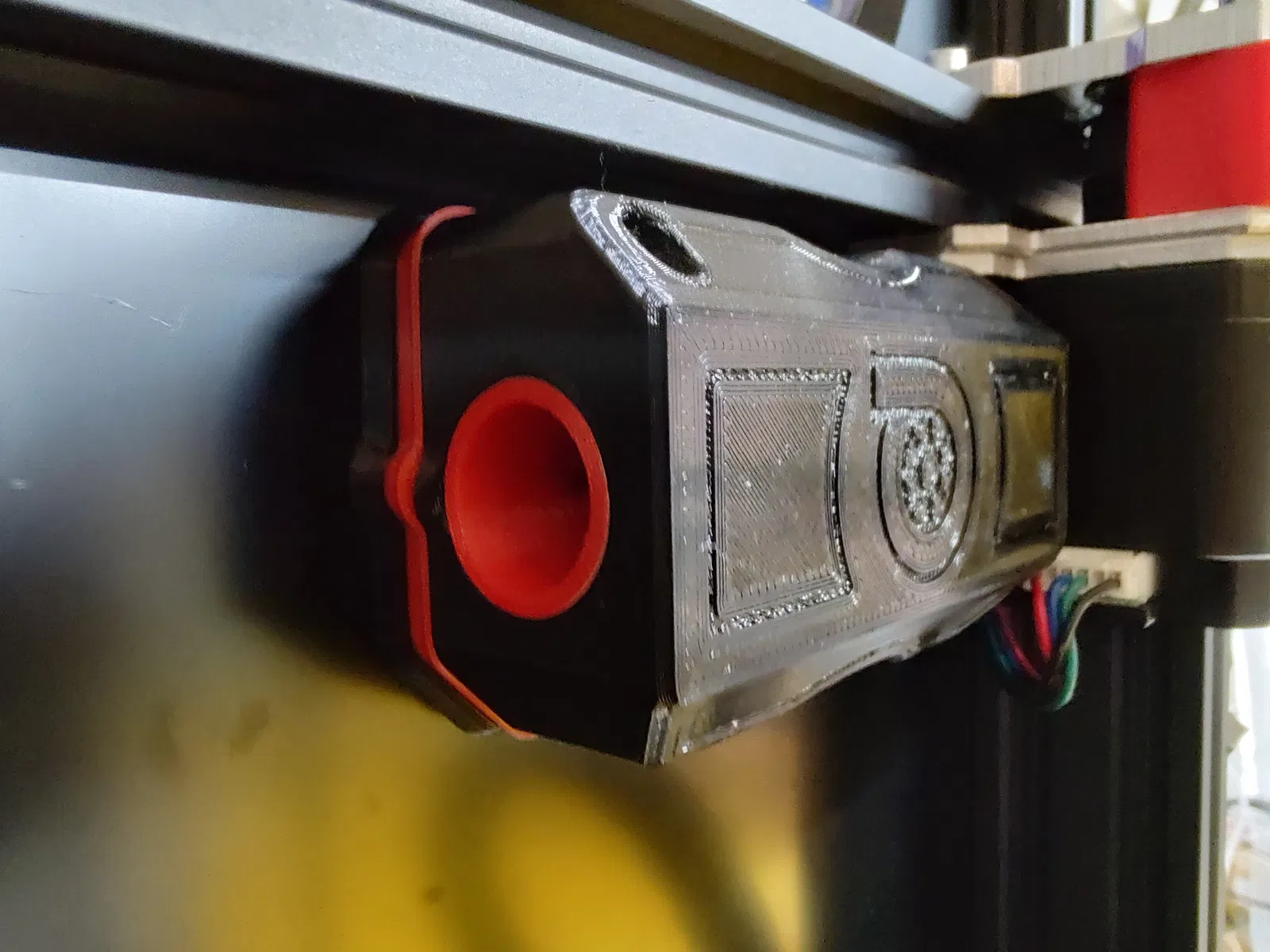

- Gắn bộ giảm thanh vào airbox.

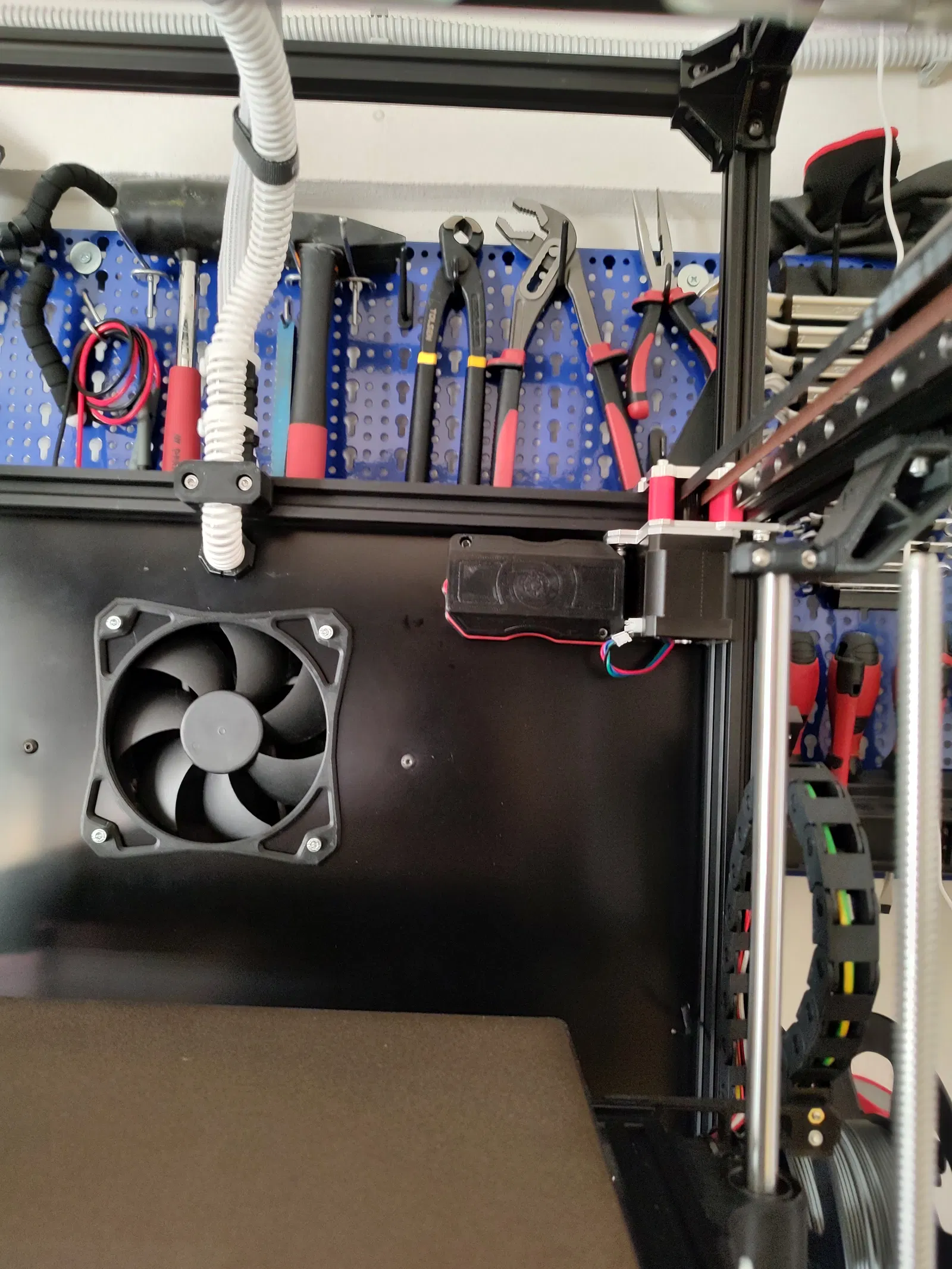

- Gắn airbox vào cái khoen.
