Dự án máy chủ gia đình 10 inch với giá đỡ và thiết kế tùy...

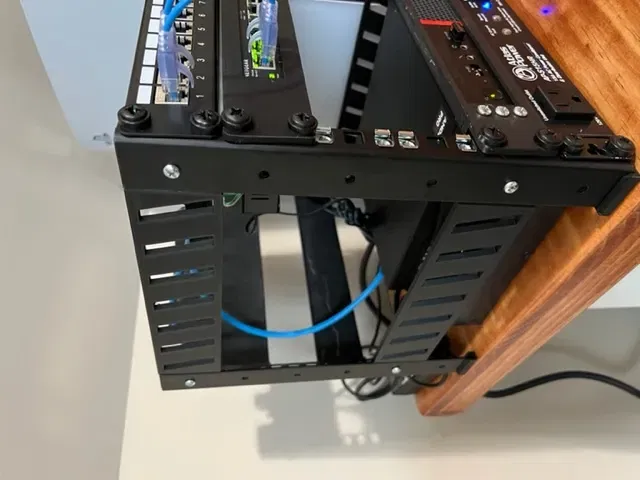

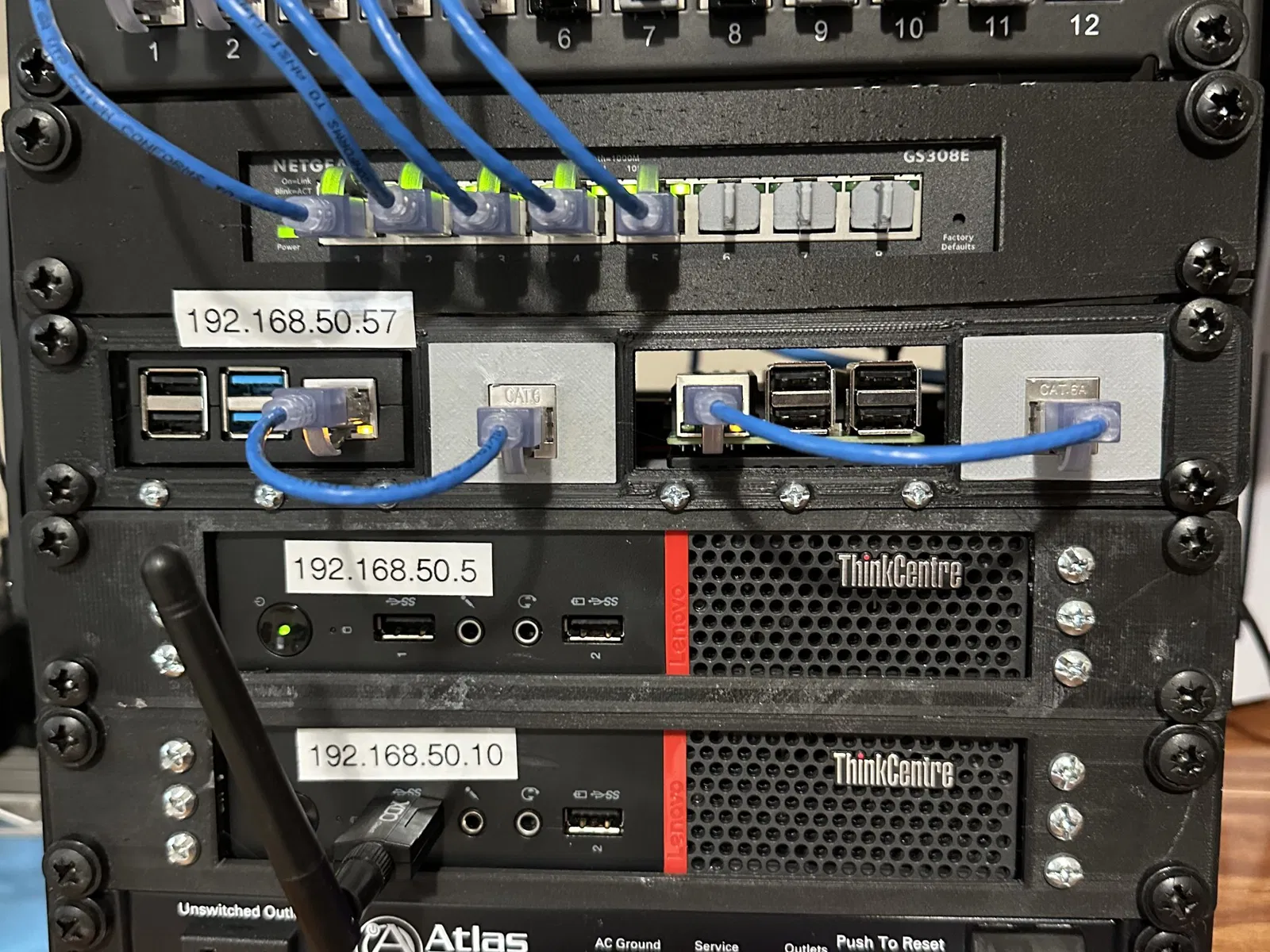

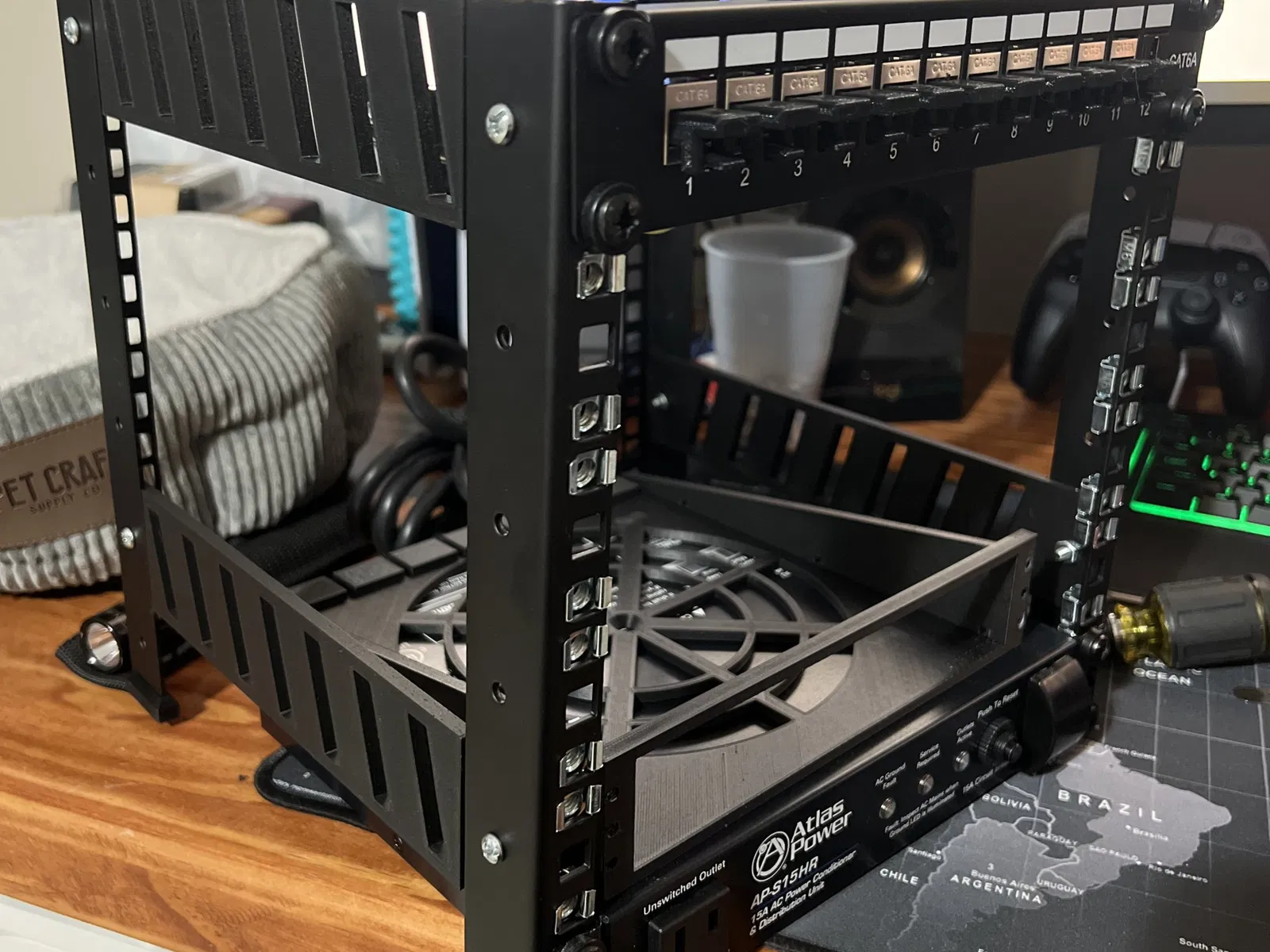

Tôi đã thấy một loạt giá máy chủ 10 inch khi tìm cách bắt đầu với HomeLab để thử nghiệm. Mọi thứ được xây dựng trên một chiếc Ender 3v2 nên một số bộ phận phải in riêng lẻ ở một góc để phù hợp với kích thước bàn in. Tôi đã sử dụng PLA Overture. Giá đỡ Lenovo ThinkCenter cần phải được chia ra để in, vì vậy tôi đã bao gồm cả hai tệp (solid và tấm trước tách biệt do hạn chế về kích thước). Mọi thứ khác được thiết kế và in khi tôi tiến hành, mọi thứ thực sự rất chắc chắn về mặt thiết kế nên các giá đỡ không bị võng chút nào (tức là được thiết kế quá mức và dày hơn cần thiết). Như với bất cứ điều gì, đây là một công việc hoàn toàn đang trong quá trình phát triển mãi mãi và tôi đã học được rất nhiều trong quá trình này và sẽ tiếp tục thử nghiệm với nó và cho phép nó phát triển. Xin hãy để lại bất kỳ phản hồi nào vì tôi rất trân trọng điều đó. Các thanh ray đến từ Penn Elcom Penn Elcom 6U Full Hole Rack Strip with Square Holes 2mm/0.08" R0863/2MM-06 PennElcomOnline.com. Tôi đã sử dụng các đai cang tiêu chuẩn cho phía trước và sau đó hết nên tôi đã tự tạo phiên bản của mình và sử dụng vít máy cho phía sau số 8 x ½ mà luồn thẳng vào giá đỡ. Một số cảm hứng từ Marius Bach liên kết thingiverse 10 inch rack project by mariusbach - Thingiverse. Các phích cắm Ethernet từ MajorOCD Ethernet Plug by MajorOCD | Download free STL model | F3D.com. Cập nhật 12/10/22 - 1. Thêm giá đỡ quạt bên cho quạt AC Infinity S3-P 120mm. 2. Thêm Giá đỡ Pi. 3. Thêm Giá đỡ Pi Keystone. 4. Thêm Tấm sau với các khe cáp. 5. Thêm nhiều hình ảnh của sản phẩm cuối cùng và trong quá trình xây dựng. 12/13/22 - 1. Thêm tệp .Step để sử dụng trong Fusion 360. 2/1/23 1. Thêm Giá đỡ quạt (4x Noctua 40mm). 2. Thêm bộ phân phối không khí (nguyên mẫu tổng thể để đẩy không khí lên, gắn trên PDU bằng băng dính hai mặt). 7/4/23 Đã tải lên một thanh ray 5U cho bất kỳ ai không có ray có sẵn.
