Giá đỡ cuộn dây in 3D Snapmaker Artisan

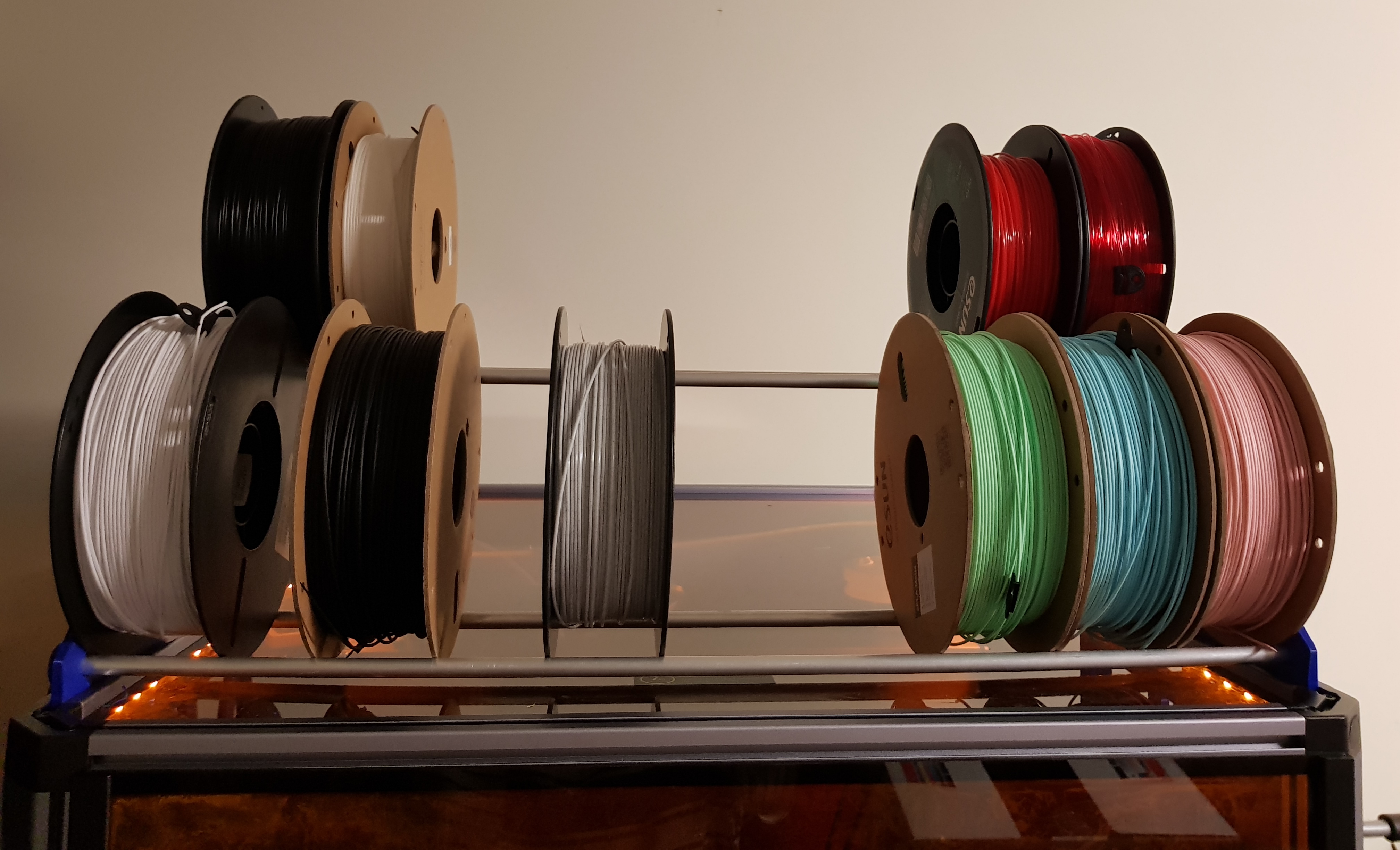

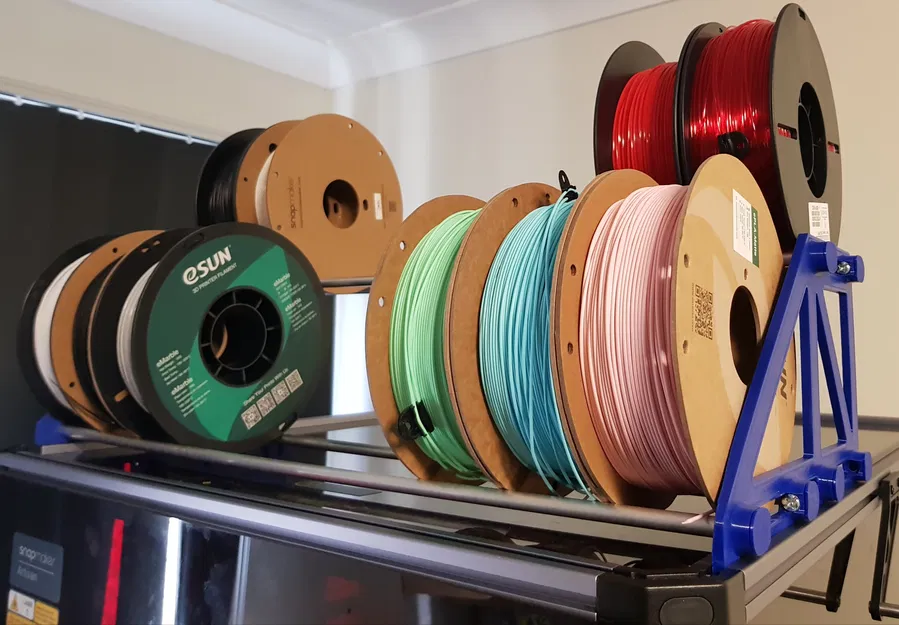

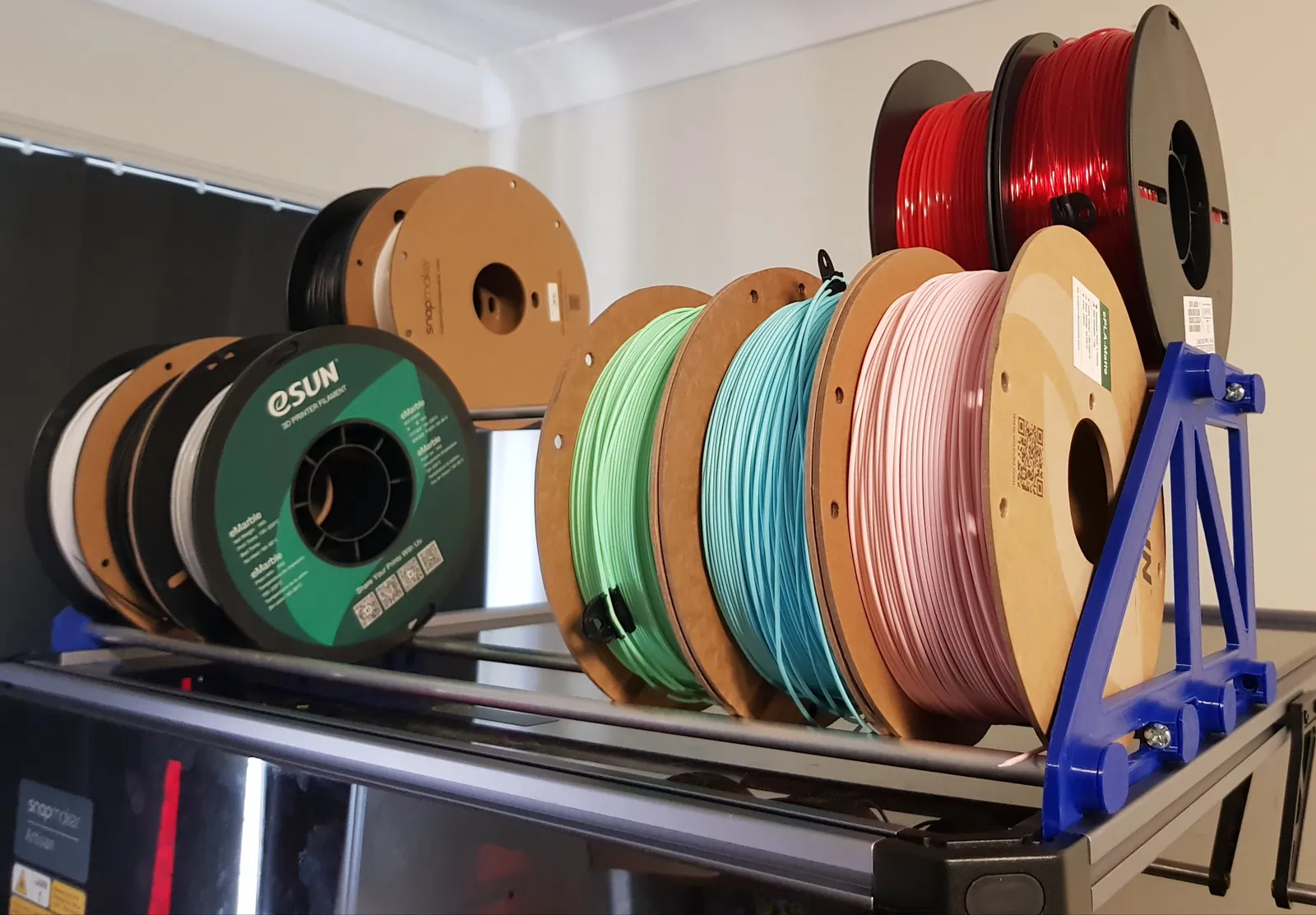

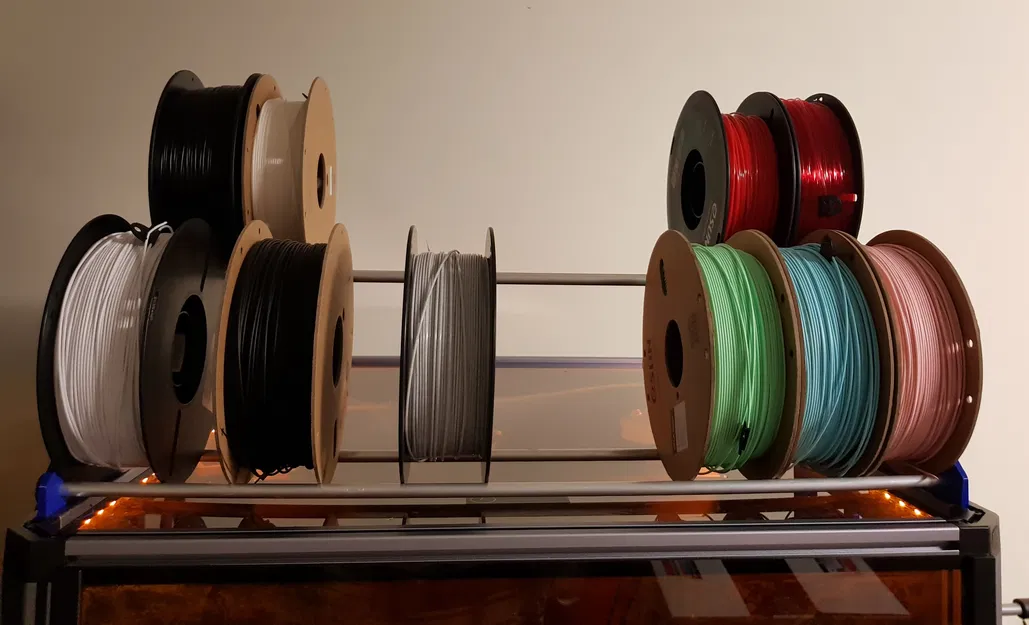

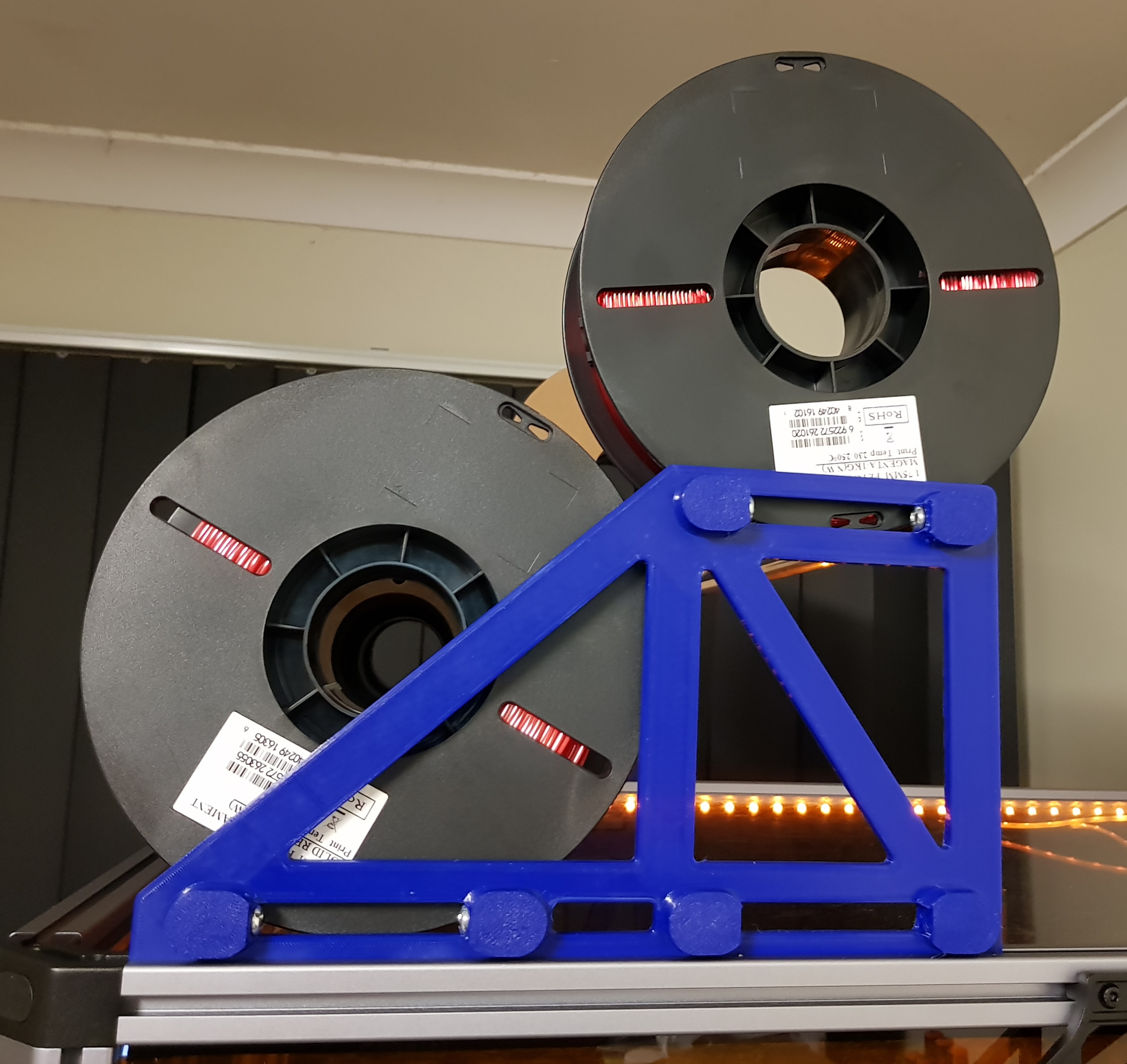

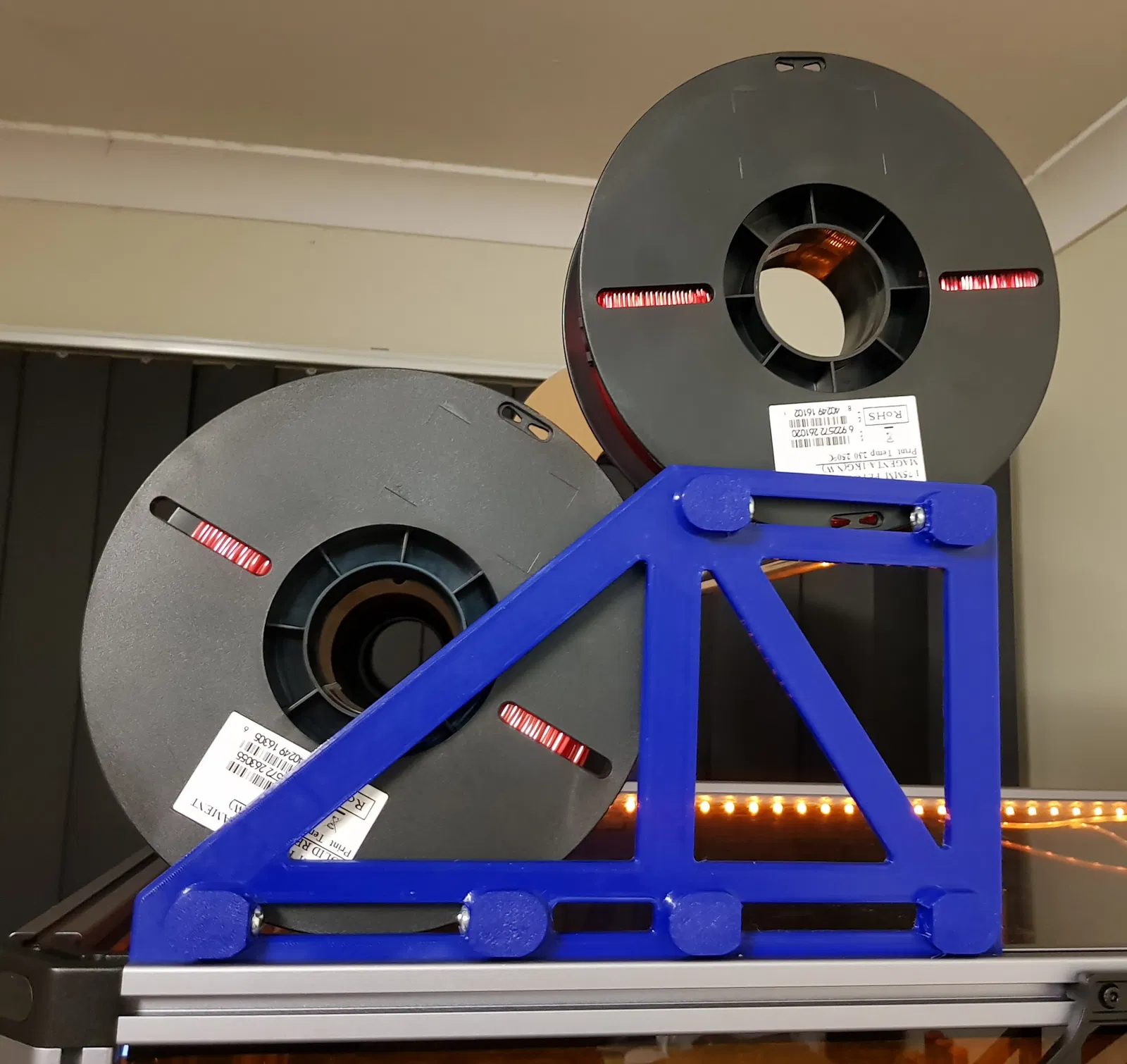

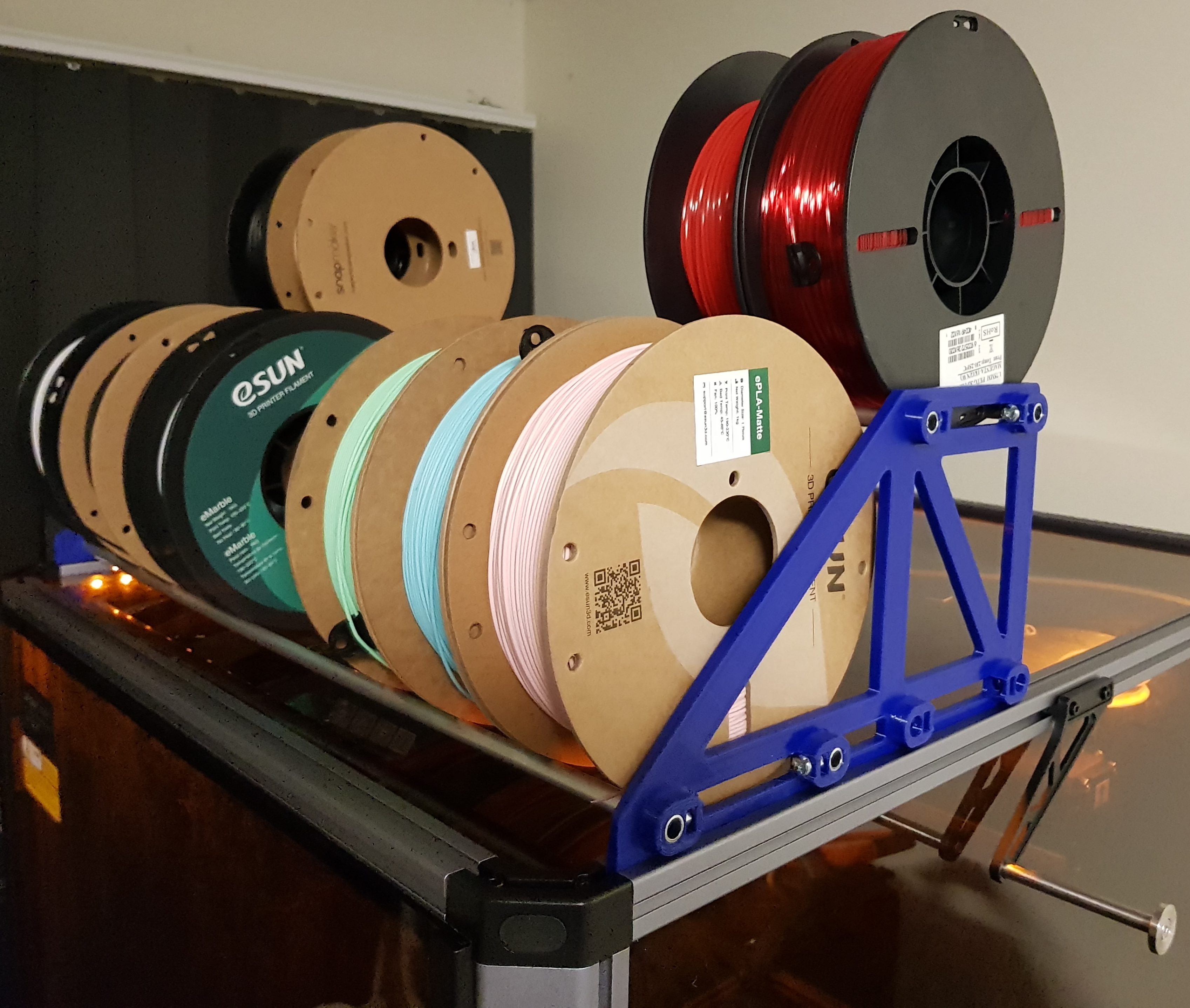

Giá đỡ cuộn dây in 3D để gắn trên đỉnh của Hộp bảo vệ Snapmaker Artisan.

In mỗi cái bên trái và bên phải (đảo ngược).

Tùy chọn in 12 nắp bịt đầu để hoàn thiện đẹp hơn.

Thiết kế bằng Onshape:
Bản vẽ gốc: Snapmaker Artisan Filament Rack

Khuyến nghị in:

In bằng PETG để tăng độ cứng.
Xoay mô hình sao cho nó nằm ngang, các núm hướng lên trên.
In với 3 lớp Top, Bottom và Wall để tăng thêm độ cứng.
Đây là một bản in lớn, nên có thể cần dùng keo xịt tóc để chống bị nhấc và cong vênh.

Phần cứng cần thiết

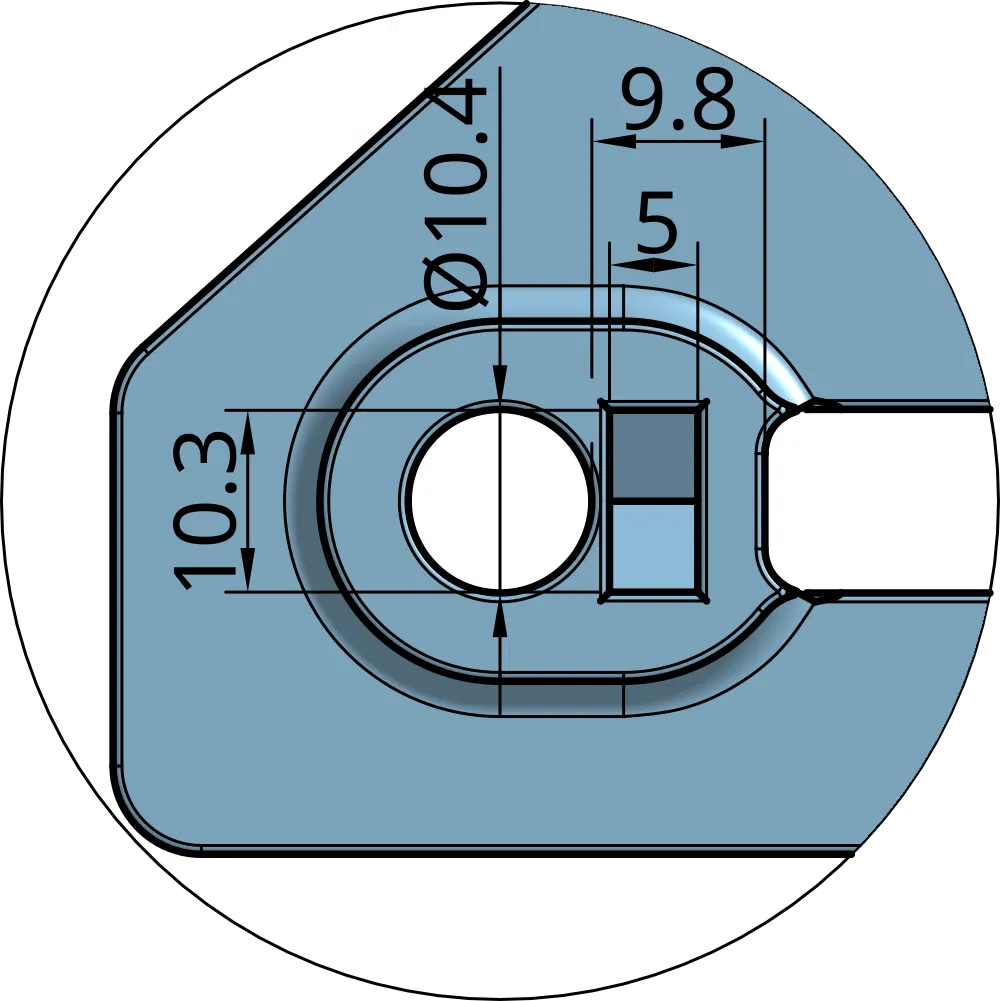

Lưu ý: Kích thước của ống, bu lông và đai ốc có thể điều chỉnh theo nhu cầu của bạn trong tài liệu nguồn.

• 4x ~600mm ống nhôm đường kính ngoài 10mm (ID 8mm nếu bạn muốn dùng Nắp bịt đầu)
  • Cắt dài hơn một chút nếu cần, chúng sẽ được cắt theo kích thước hoàn hảo trong hướng dẫn lắp ráp
• 8x Bu lông và đai ốc M6 dài 10mm - AliExpress

Dụng cụ đề xuất

• Máy cắt ống, hoặc cưa sắt, v.v. để cắt ống theo kích thước. (Máy cắt ống sẽ cho kết quả đẹp nhất)
• Tua vít hoặc lục giác cho bu lông.
• Bút dạ, để đánh dấu vị trí cắt ống.
• Tùy chọn: Dụng cụ làm sạch cạnh để làm sạch bên trong ống đã cắt. Nó cũng có thể hữu ích để loại bỏ hiệu ứng chân voi khi in! - AliExpress
• Tùy chọn: Thước thủy để đảm bảo hai bên thẳng đứng so với mặt đất.

Hướng dẫn lắp ráp:

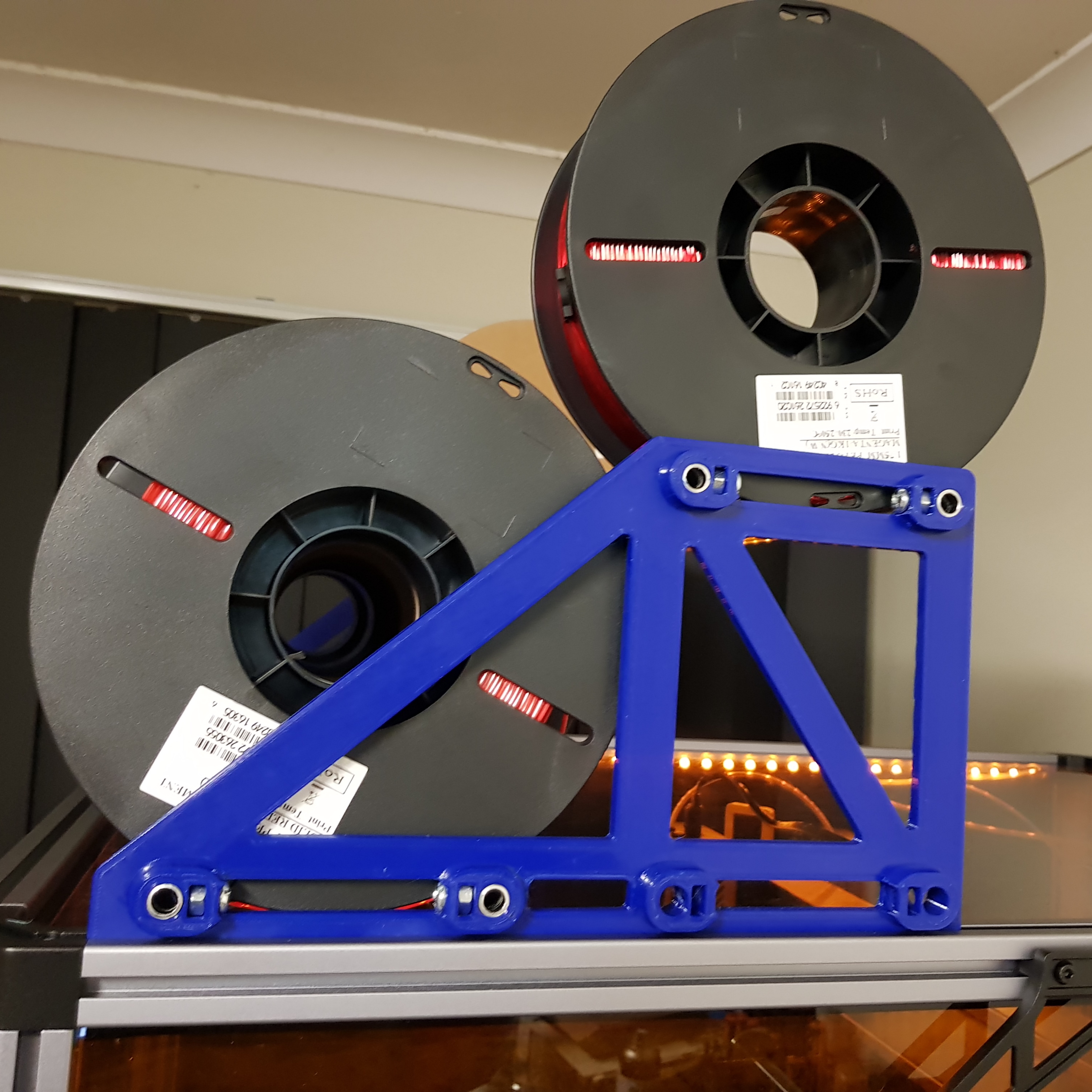

1. Luồn bốn đoạn ống của bạn vào một trong hai mặt giá đỡ, với các núm hướng ra ngoài. Xem hình ảnh để biết bạn nên sử dụng bốn trong số sáu núm nào.

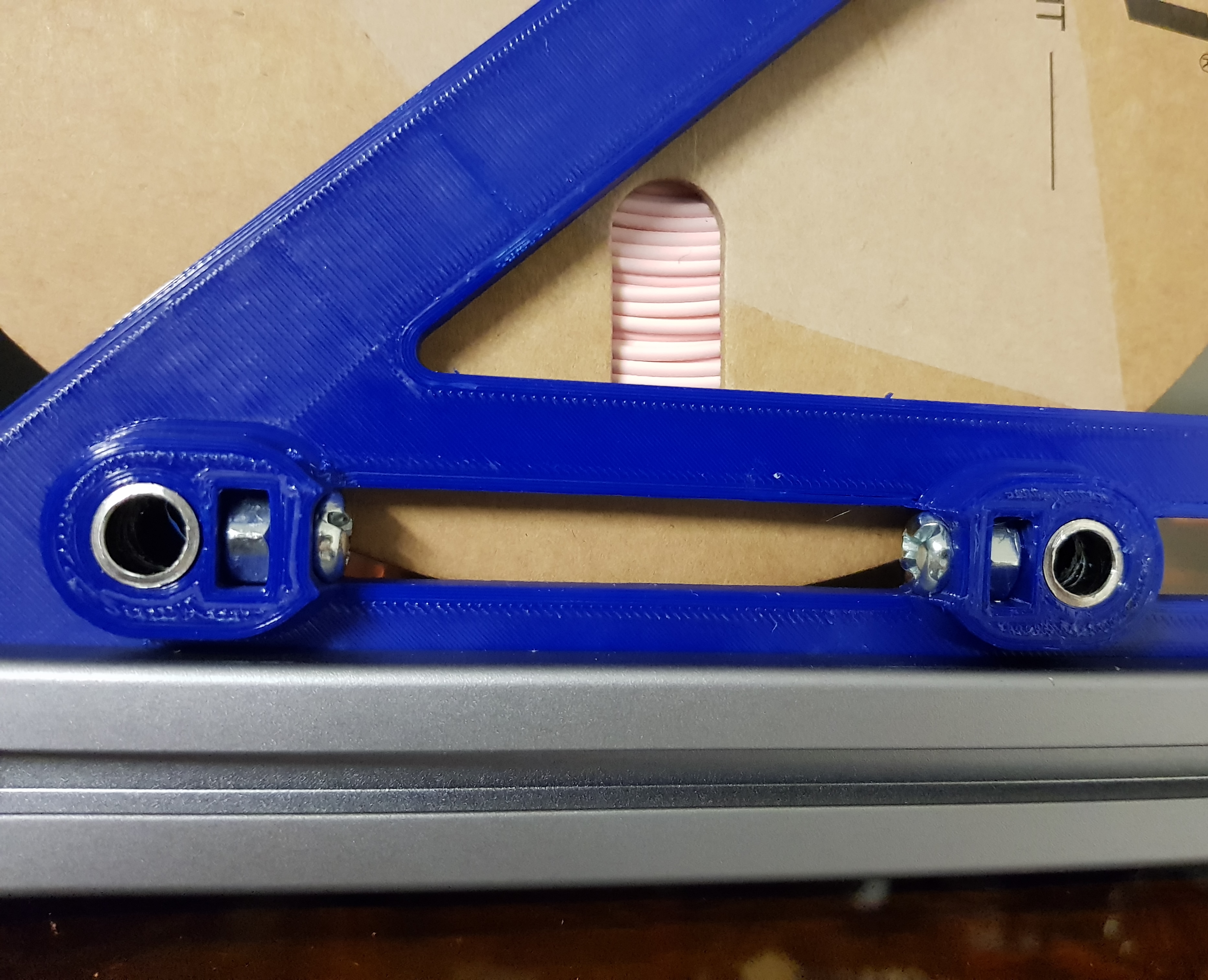

2. Khi các ống thẳng với các đầu núm, hãy đặt đai ốc vào các lỗ giữ đai ốc và siết chặt bằng bu lông.
3. Không cần siết quá chặt, chủ yếu là để ống không bị xoay.
4. Trượt mặt giá đỡ còn lại lên các ống theo chiều rộng gần đúng của hộp bảo vệ.

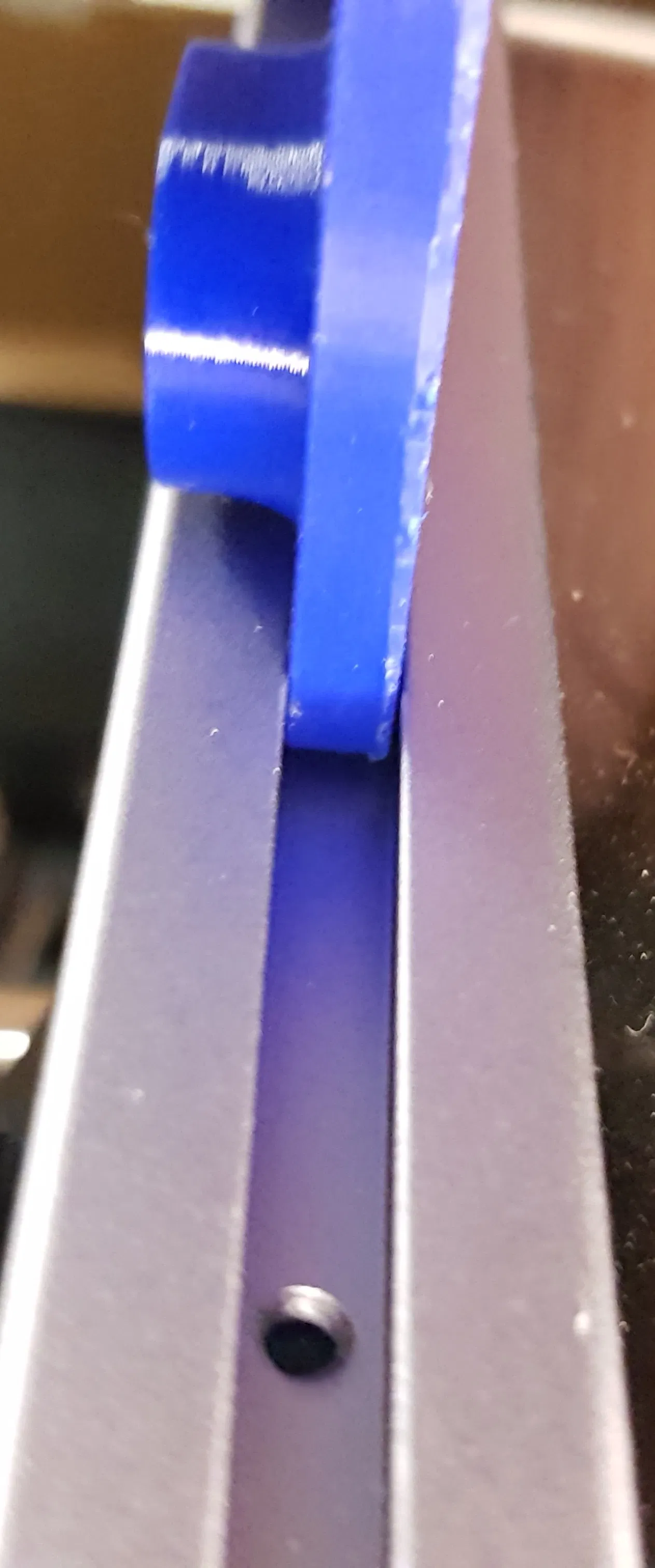

5. Đặt cả hai mặt của giá đỡ lên trên hộp bảo vệ để kiểm tra kích thước. Hai mặt giá đỡ nên khớp vào các rãnh của thanh nhôm định hình của hộp bảo vệ.
6. Điều chỉnh để cả hai mặt đều thẳng đứng so với mặt đất. Sử dụng thước thủy nếu có.
7. Dùng bút đánh dấu các ống thẳng với mặt chưa siết. Chiều dài này nên thẳng với các đầu núm, giống như mặt đã siết.
8. Di chuyển mặt chưa siết ra khỏi vạch cắt và cắt ống theo chiều dài. Sử dụng dụng cụ làm sạch cạnh trên các đầu cắt nếu có.
9. Di chuyển mặt chưa siết thẳng với các đầu núm, đặt đai ốc vào các lỗ giữ đai ốc và siết chặt bằng bu lông.

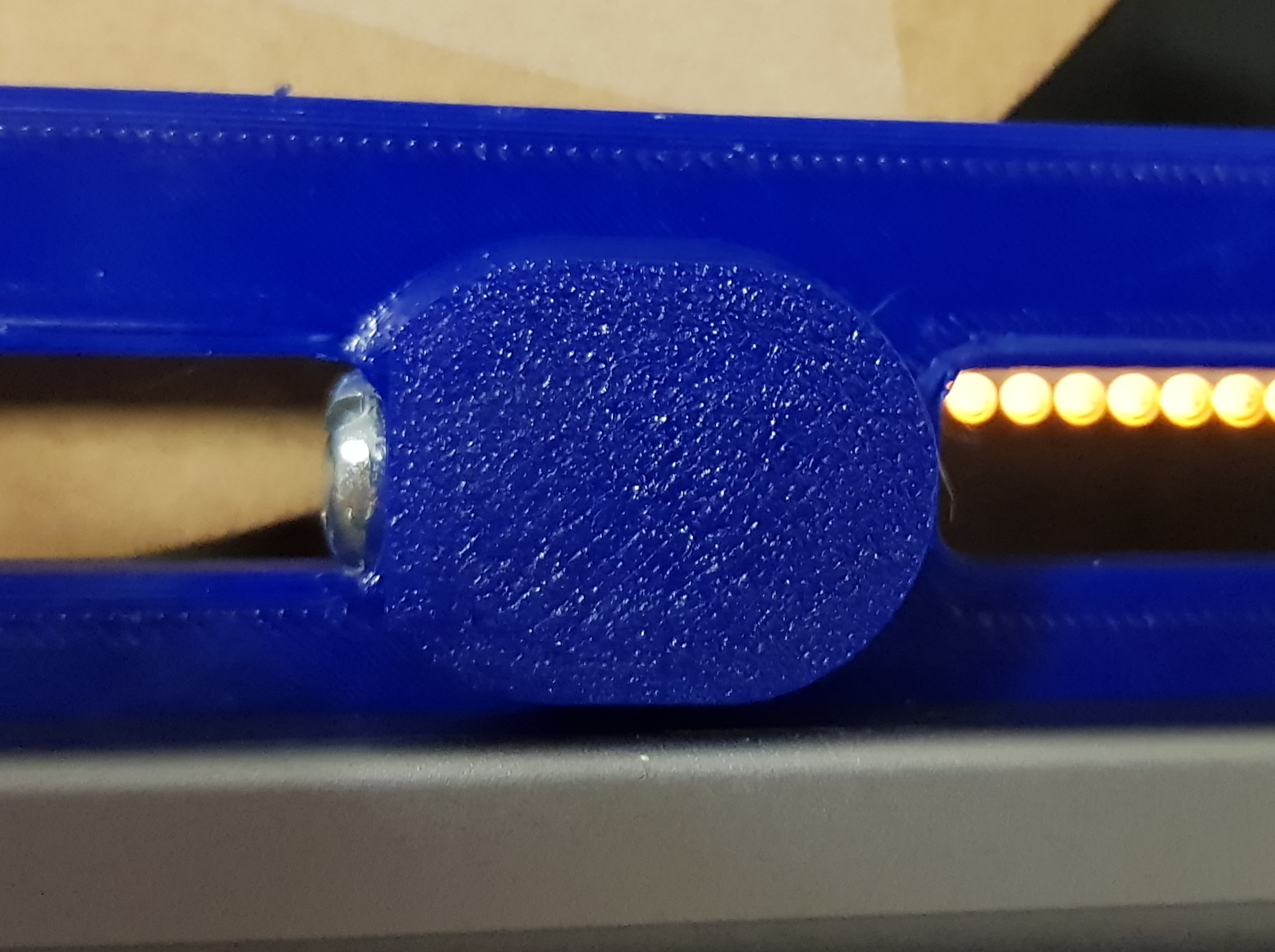

10. Tùy chọn gắn các nắp bịt đầu vào các núm.

Lưu ý: Một số liên kết trên chứa liên kết liên kết tiếp thị. Điều này không tốn thêm chi phí cho bạn và giúp hỗ trợ công việc của tôi trong việc phát triển và thử nghiệm.
