Vỏ Hộp Điều Khiển Tốc Độ Cho Máy Khoan Proxxon TBM 220

Quan trọng: Việc lắp thêm bộ điều khiển tốc độ có thể nguy hiểm và chỉ nên được thực hiện bởi người có chuyên môn được đào tạo bài bản.

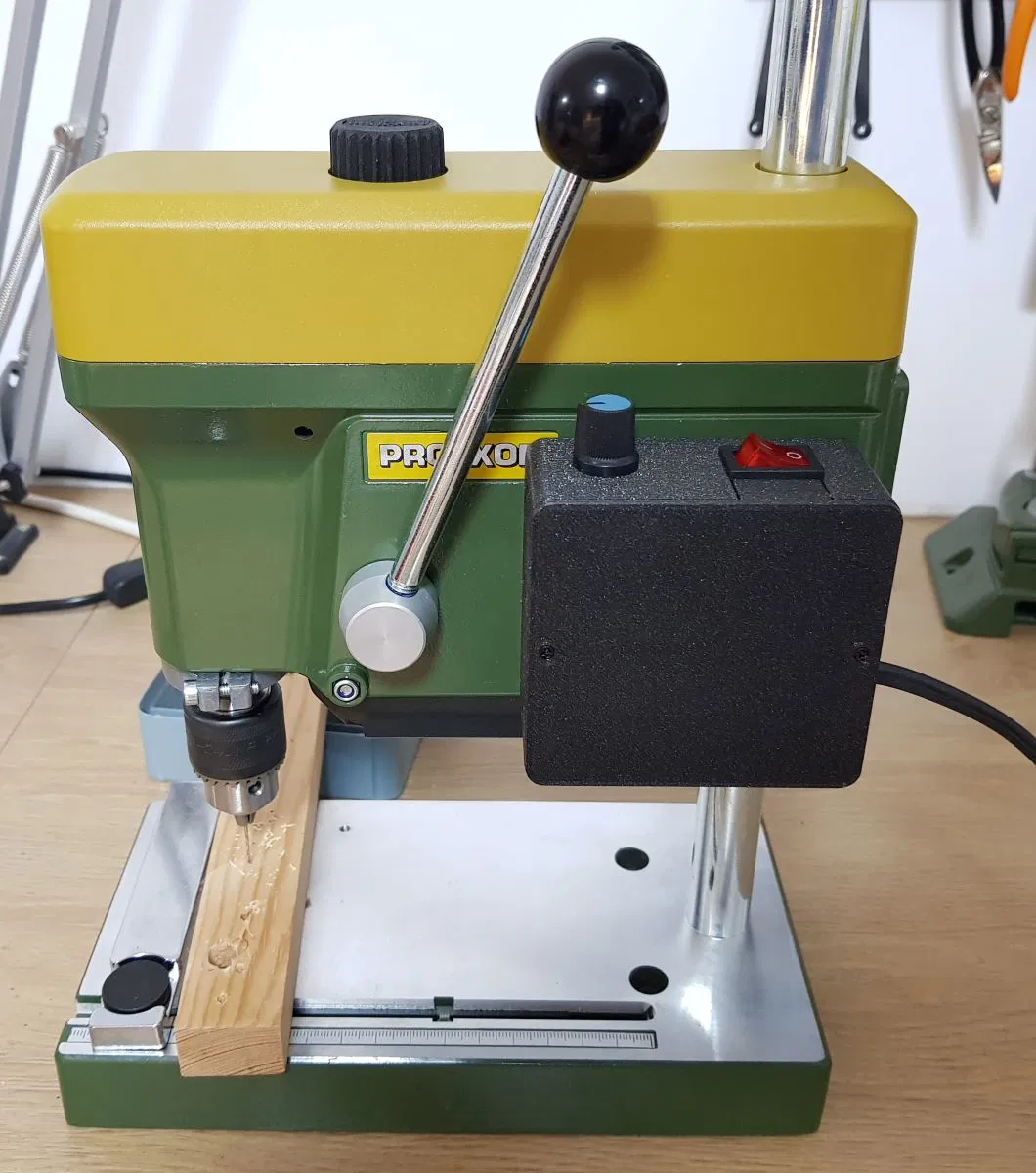

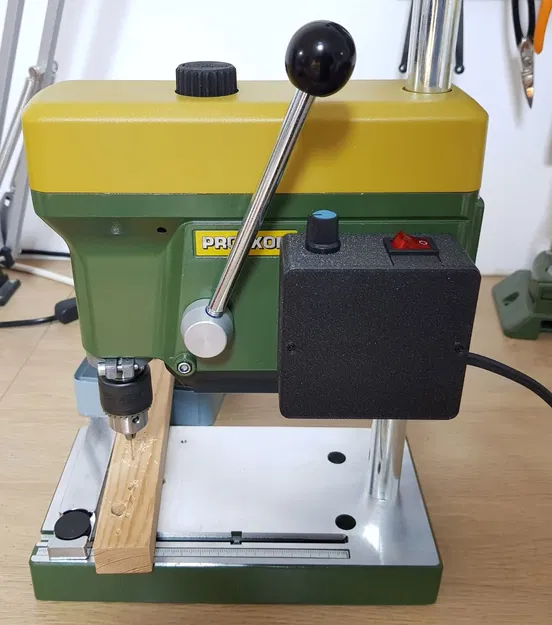

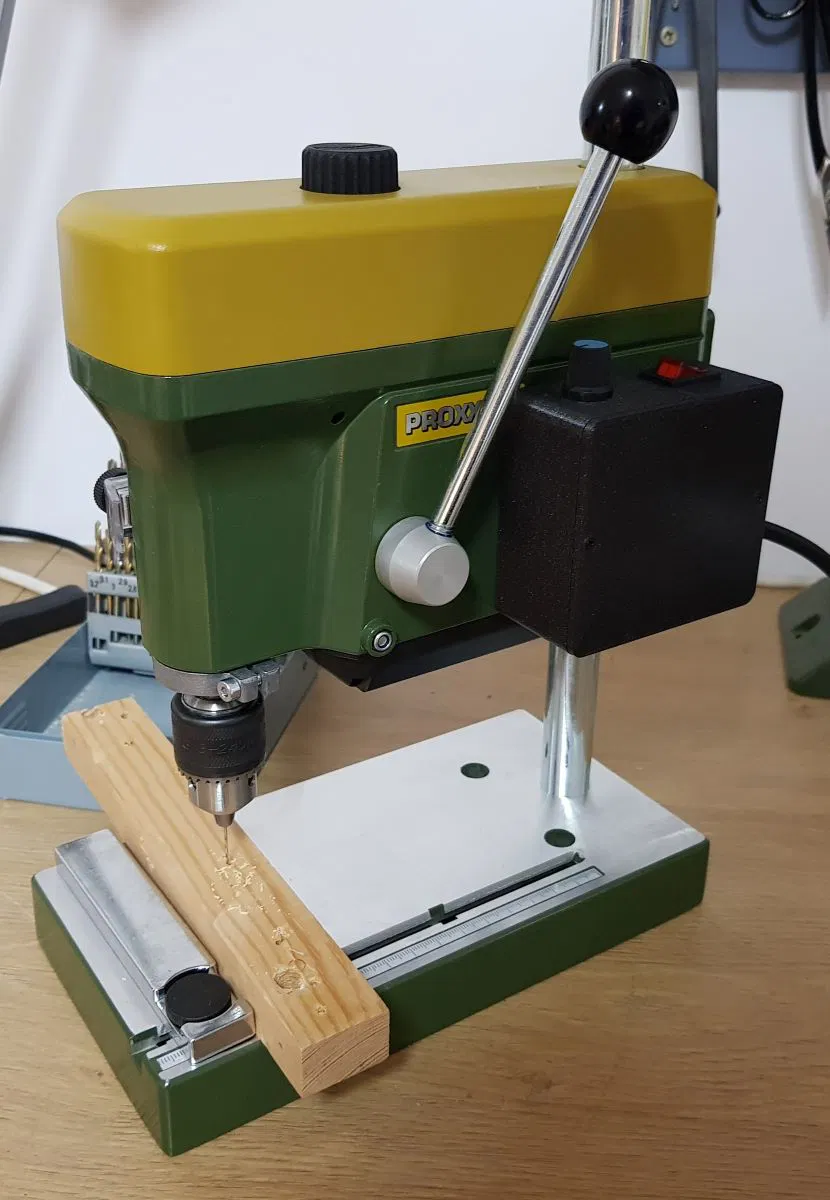

Tôi mới mua một máy khoan mini Proxxon TBM 220 để làm các chi tiết nhỏ. Đây là một máy tuyệt vời. Vì tôi thường làm việc với PLA nên tốc độ tối thiểu của máy thường vẫn còn hơi cao. Vì vậy, tôi đã chế tạo một cái hộp để có thể sử dụng kèm với bộ điều khiển tốc độ / dimmer đơn giản nhưng rẻ tiền từ Amazon.

Tôi đã chọn giải pháp cho phép tôi chỉ cần tháo dây cáp động cơ ra và đặt hộp đấu nối điện sang một bên để có thể khôi phục lại trạng thái ban đầu nếu cần.

Do đó, tôi cần một dây cáp 220V hai lõi và một công tắc gạt 220V.

Bộ phận Bảo vệ Cáp Động cơ có lẽ không cần thiết. Nhưng nó là một phần của thiết kế ban đầu và ngăn không cho cáp động cơ cọ xát vào vỏ kim loại của máy. Dùng keo CA để dán cố định nó, sao cho nó chìa ra khỏi hộp.

Hạt động rất tốt. Tôi cố tình không thêm các lỗ thông gió vì bộ điều khiển tốc độ này có khả năng hỗ trợ các thiết bị 2000W. Máy nhỏ này chỉ có công suất 85W. Có lẽ một bộ điều khiển tốc độ khác / nhỏ hơn sẽ hoạt động, nhưng tôi có cái này sẵn có.

Tất cả các bộ phận đều khớp đẹp. Hai con vít bắt chìm M2x10mm cho nắp che thực ra không cần thiết lắm vì nắp đậy rất vừa vặn. Nhưng phía sau nó có điện áp 220V, nên an toàn vẫn hơn.

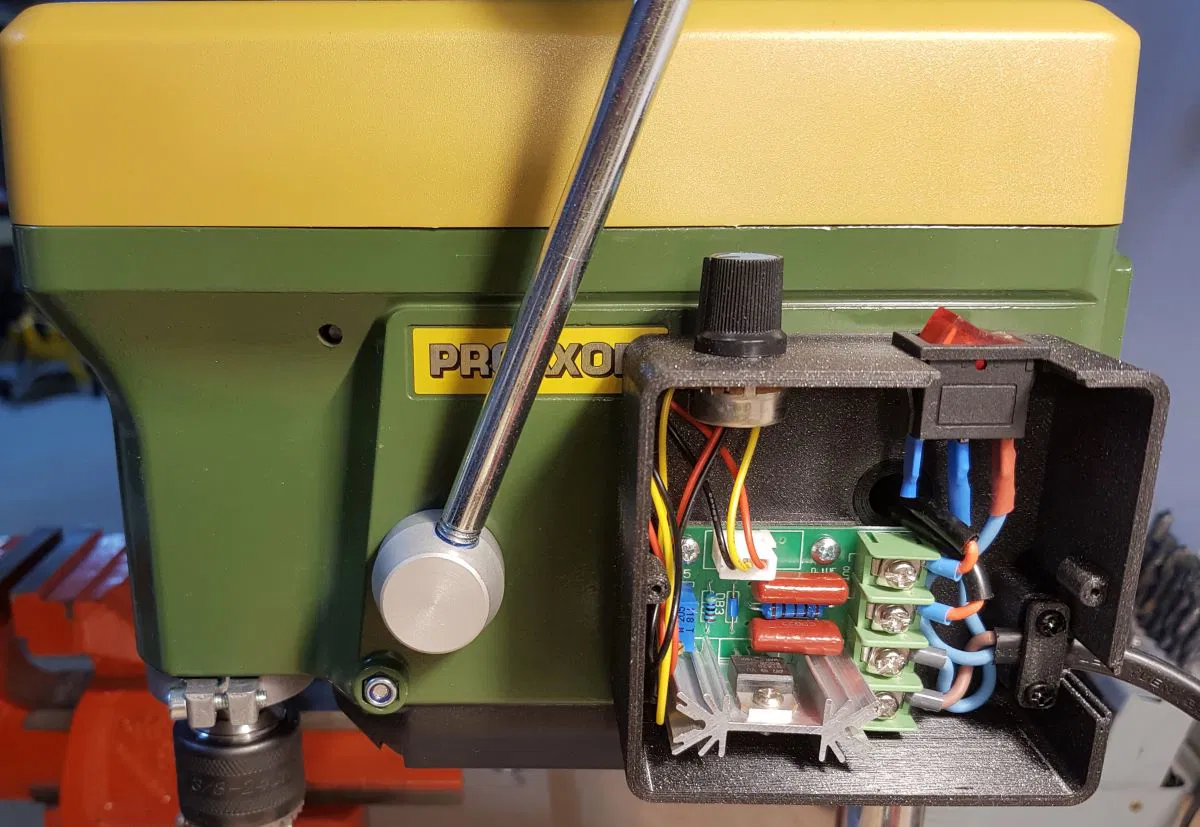

Bảng mạch của bộ điều khiển tốc độ được gắn bằng 2 vít tự khai thác 2,9mm x 5mm. Bộ giữ cáp được gắn bằng 2 vít tự khai thác 2,9mm x 12mm.

Bằng cách khoan lỗ lên 2.7mm, bạn cũng có thể sử dụng vít M3.
