Bộ Phận Điều Chỉnh Vây Cá Ván Trượt Đầu Gối

Tui làm cái này cho một người bạn. Cái ván trượt đầu gối (kneeboard) đó có một bộ phận để điều chỉnh cái vây cá (fin) rút ra rút vô; mà cái bộ phận đó nó bắt đầu hư rồi. Cái bộ phận đó tuy nhỏ nhưng mà quan trọng lắm cho cái ván hoạt động, nên chắc là người ta cố tình làm cho mau hư luôn.

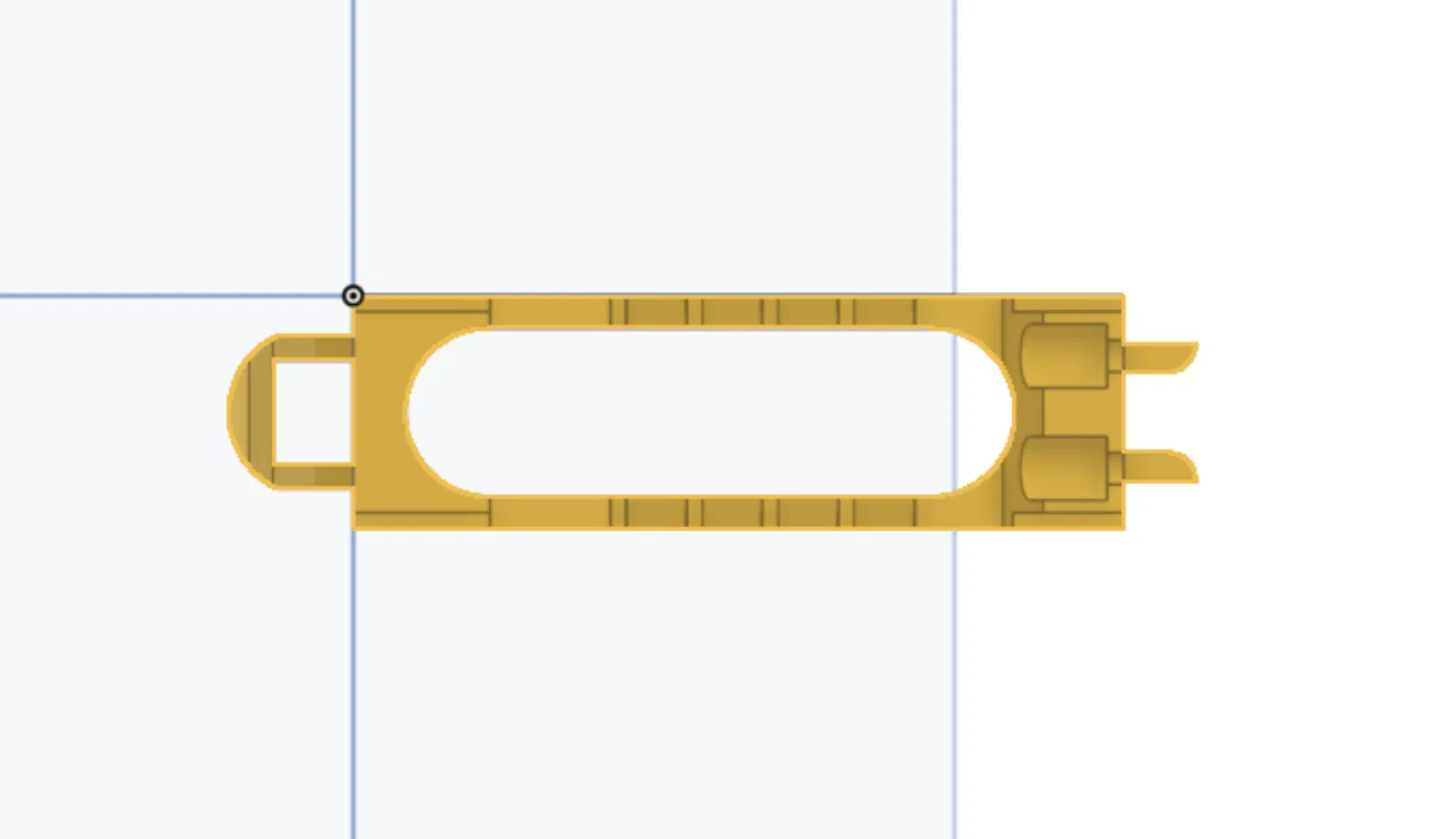

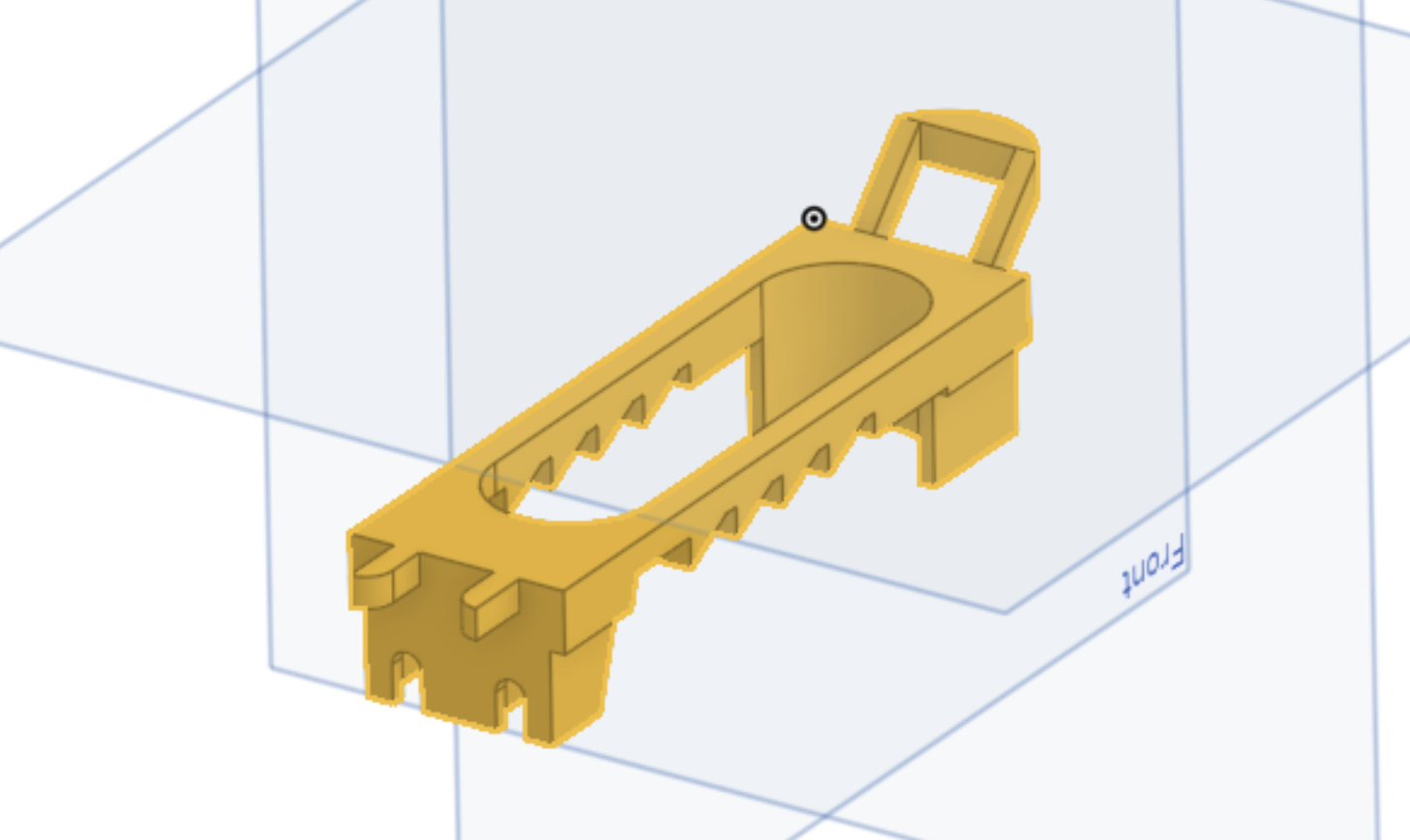

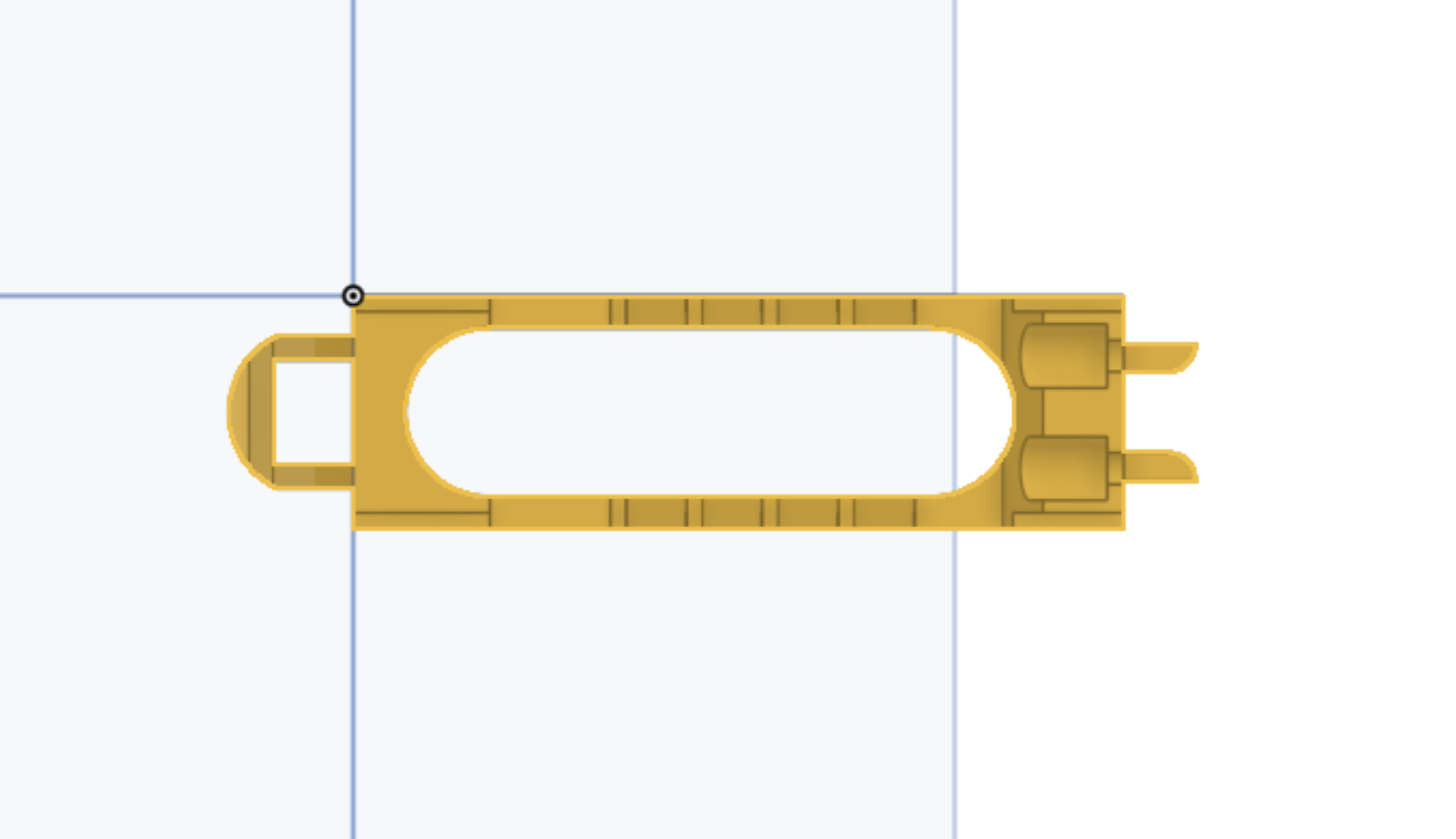

File này tui vẽ bằng Onshape, lúc tui còn gà mờ lắm. Cái bộ phận mới này đơn giản, hơi cục mịch chút nhưng mà xài được và miễn phí. Tui đo kích thước bằng thước kẹp dựa trên cái cũ, rồi tui cũng tùy chỉnh chút cho dễ in 3D hơn.

Cái bộ phận mới này chạy ngon lành, người bạn kia vui lắm vì có cái ván trượt đầu gối xài lại được, mà còn dư mấy cái để phòng hờ lỡ cái nào hư nữa.

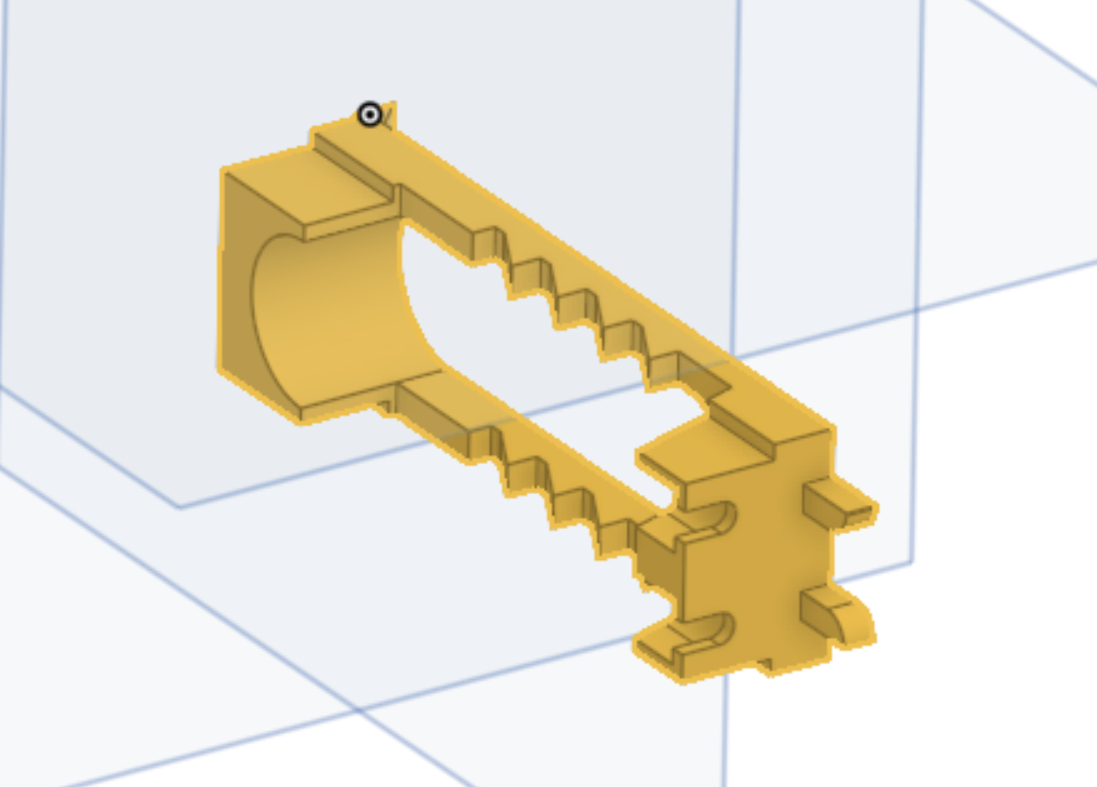

In bằng PLA trên máy CR-10 độ lại. Tui có in mấy cái bằng PETG phòng trường hợp bị cong vênh do nóng, mà cũng không có vấn đề gì. Dù bạn xài vật liệu gì thì cứ in cho thiệt chắc nha. Để mạnh nhất và dễ in nhất thì in nó nằm nghiêng; nó sẽ tự động xoay đúng hướng khi tải vô, bạn có thể xem hình chụp cuối cùng để tham khảo. Xin lỗi trước là sẽ cần đế chống đỡ (supports). Độ chính xác của dung sai không quan trọng lắm đâu, cái đồ zin nó lỏng lẻo rồi, cái này cũng vậy thôi.
