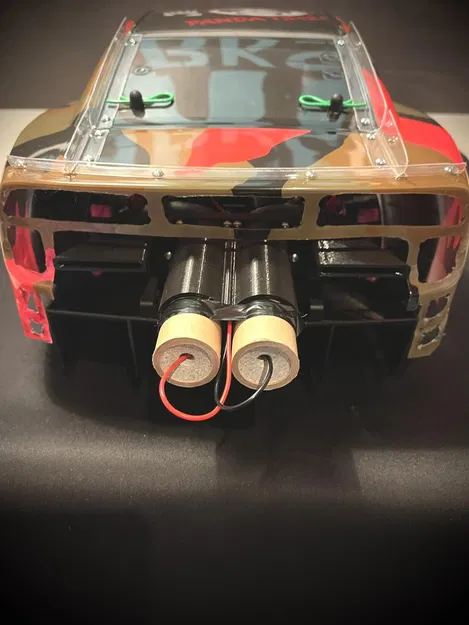

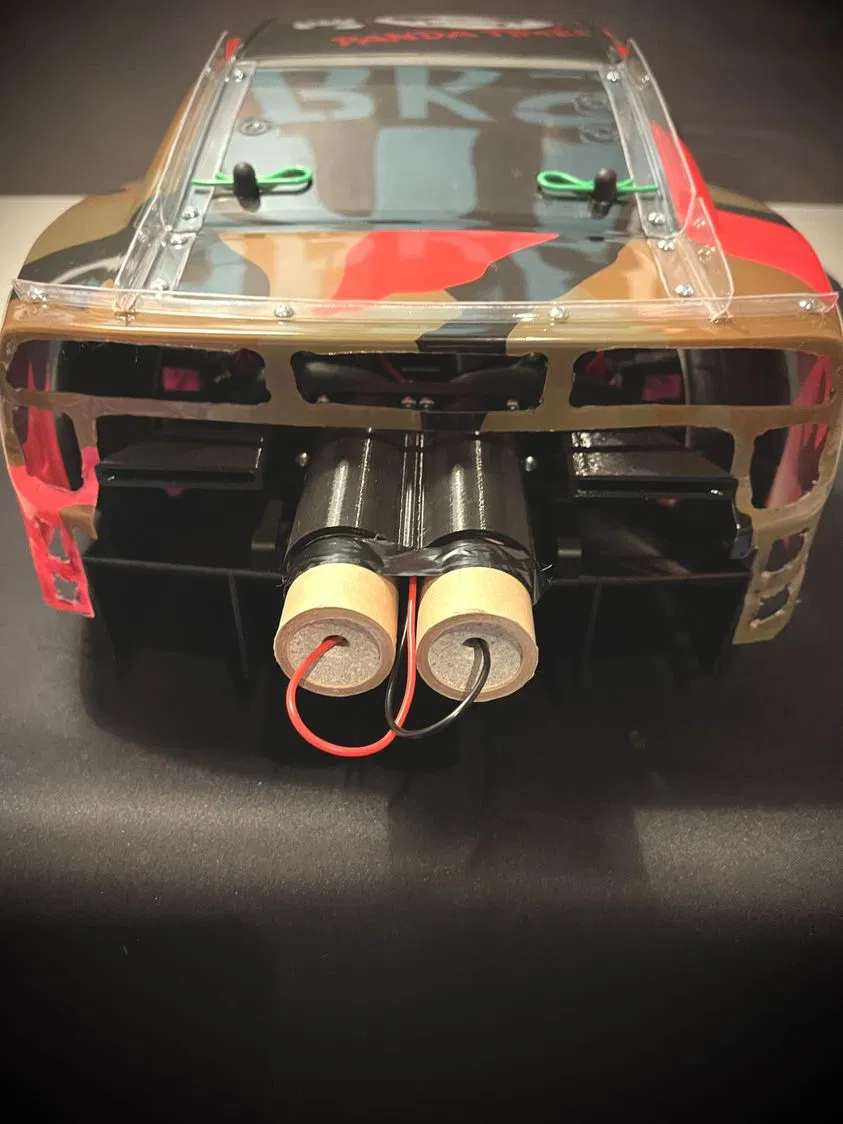

Mô hình này dùng để gắn 2 quả rocket Estes cỡ E 16-x lên xe RC FS Racing tỉ lệ 1/7.

Hệ thống đánh lửa được thiết kế để thay thế tính năng phanh tay của xe, thay vì servo kích hoạt phanh tay thì nó sẽ kích hỏa rocket.

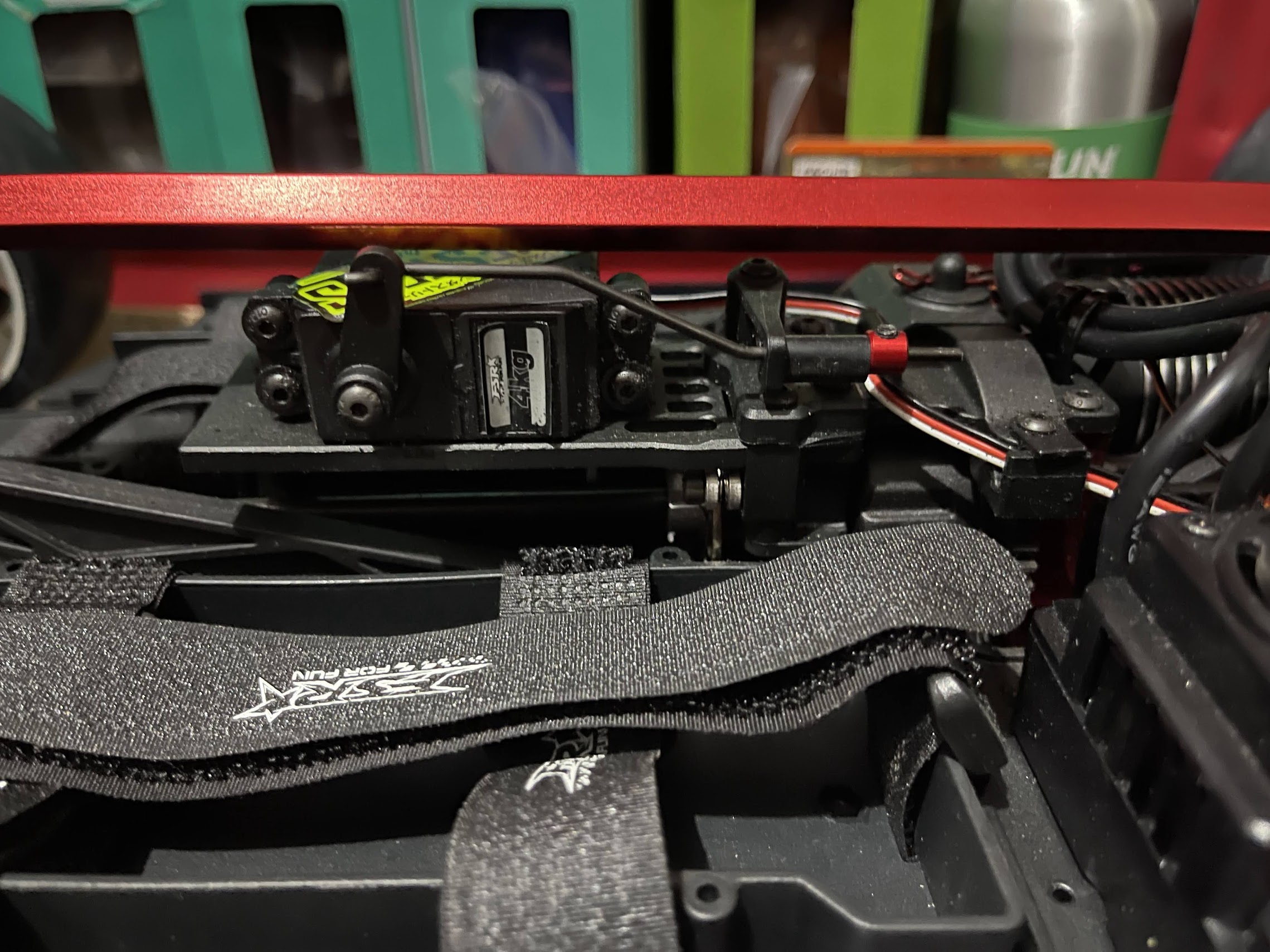

Bộ phận Servo_Switch_Mount sử dụng ngàm servo tiêu chuẩn với ốc dài hơn một chút để bù cho độ dày tăng thêm, các lỗ ở bên trái cho phép bộ phận Microswitch_mount di chuyển để căn chỉnh microswitch cho servo kích hoạt.

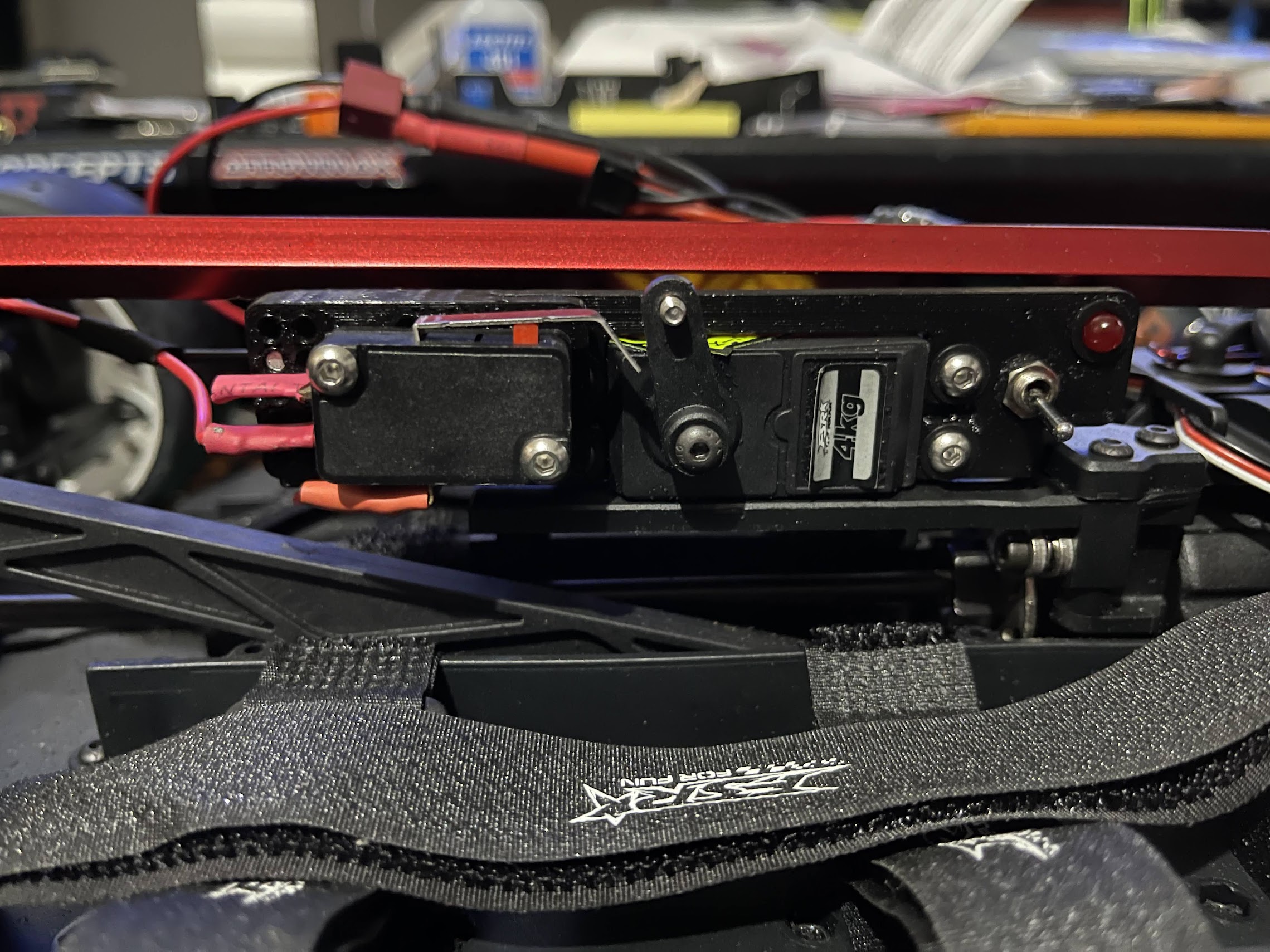

Bộ phận Microswitch_mount cho phép microswitch di chuyển và căn chỉnh tốt hơn với càng servo. Một con ốc được gắn trên càng servo để kích hoạt microswitch.

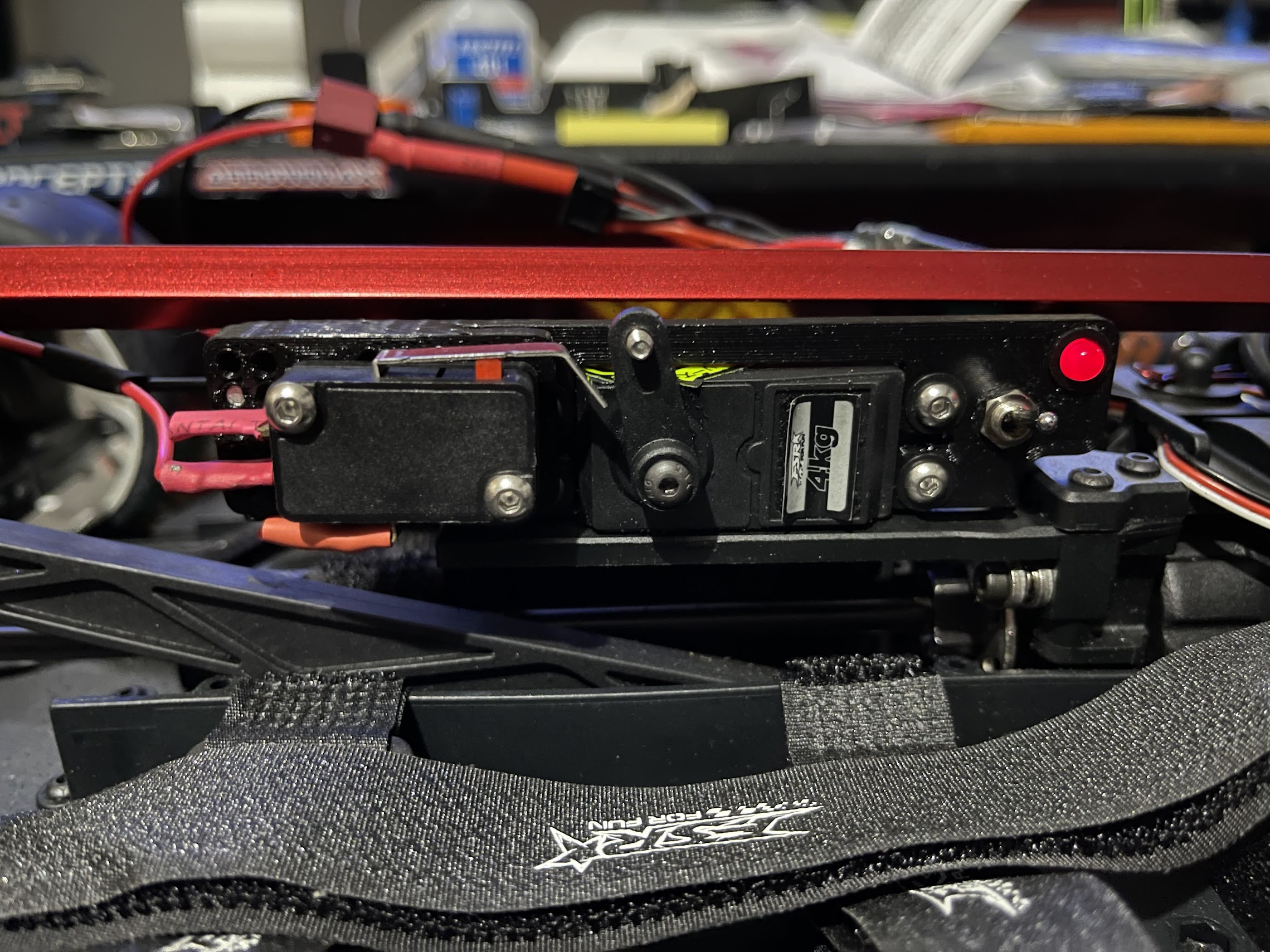

2 lỗ bên phải servo là 1 cho công tắc an toàn, cho phép kiểm tra servo và microswitch trước khi kích hỏa rocket mà không cần cấp nguồn. Khi đã gắn ngòi nổ và đấu dây, công tắc chỉ nên bật khi xe sẵn sàng chạy và rocket sẽ được kích hỏa. Lỗ thứ 2 để gắn LED báo hệ thống đã sẵn sàng. LED có thể gắn ở vị trí khác trên xe nếu thấy phù hợp hơn.

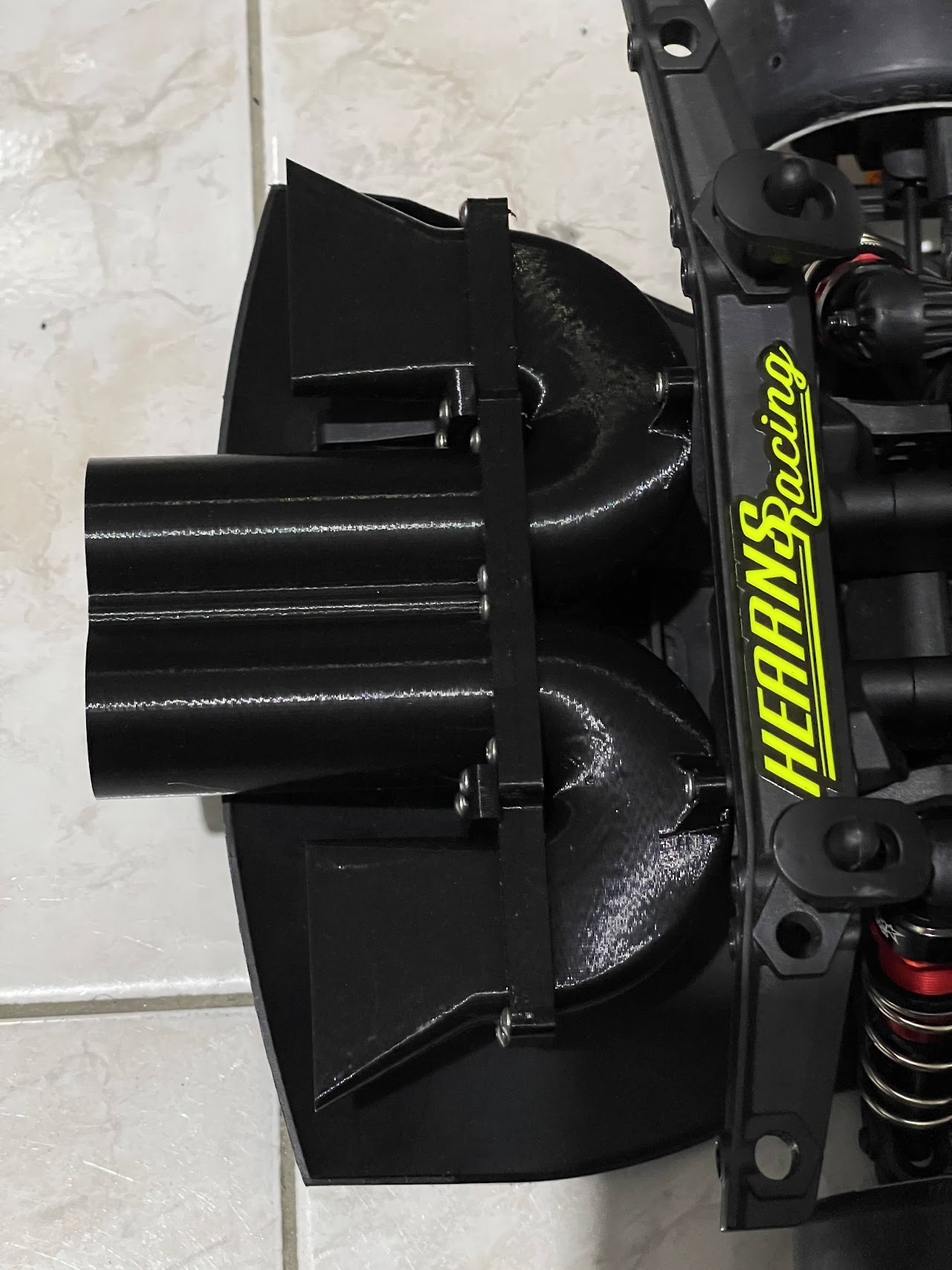

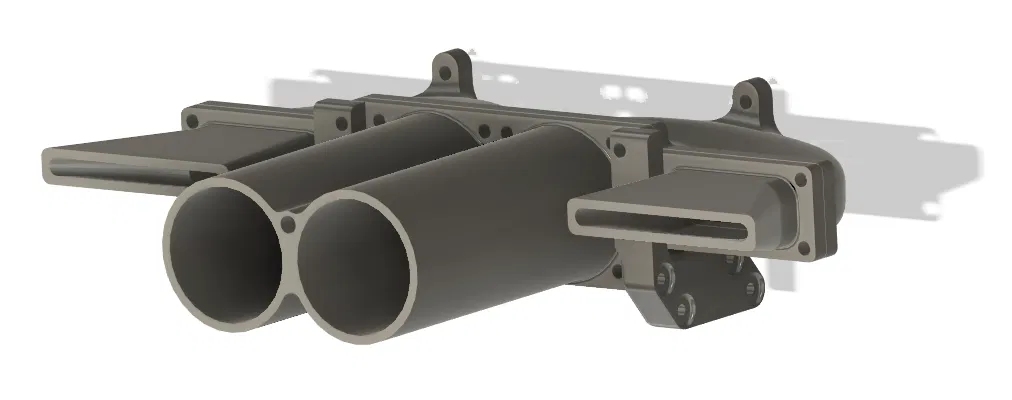

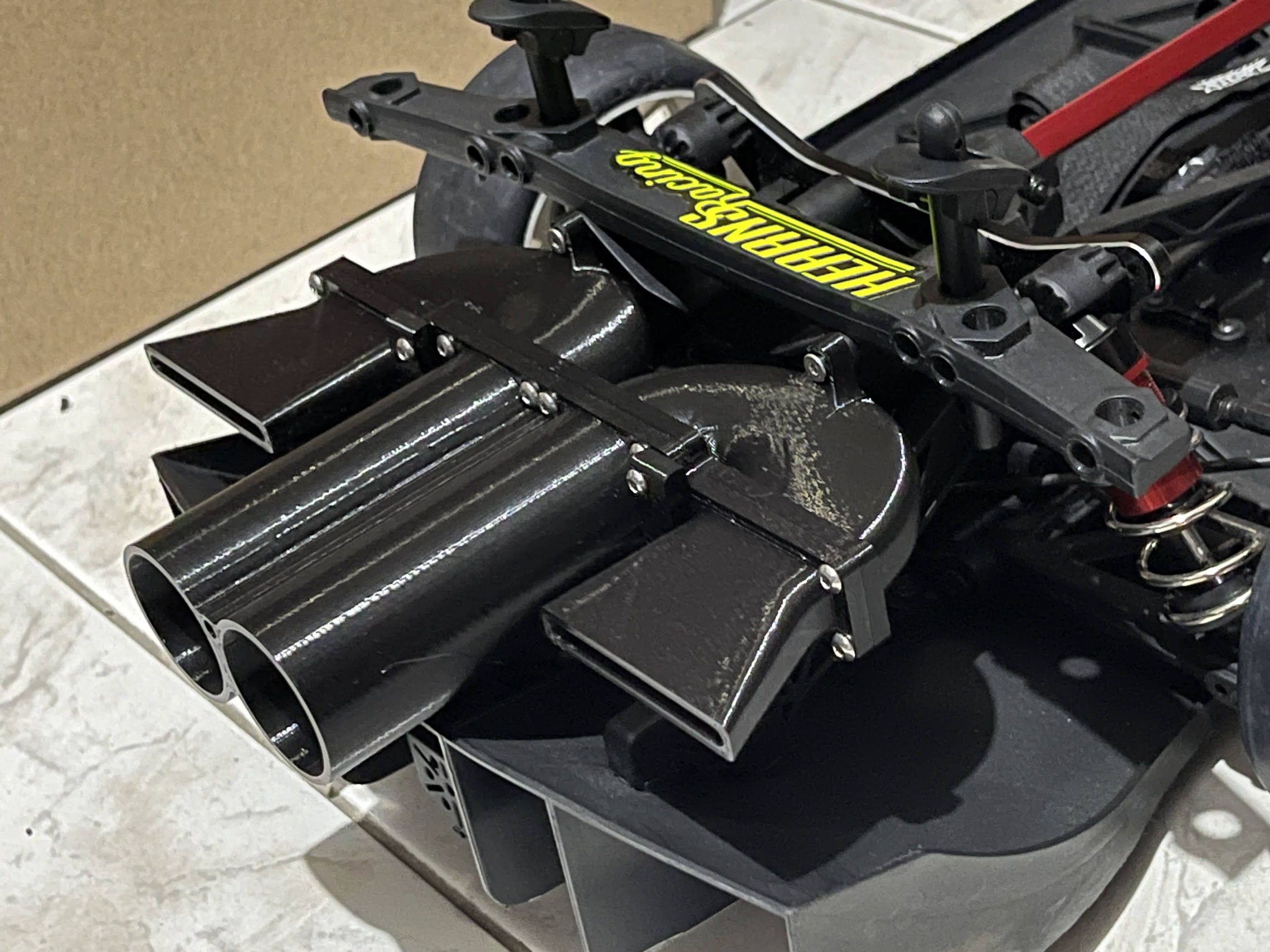

Giá đỡ rocket hoàn chỉnh có thể được lắp ráp trước khi gắn lên xe. Lý do bộ phận Rocket_Mount_Exhaust dẫn khí từ phía trước rocket ra các cổng xả có khe hở là để luồng khí thổi dù của rocket thoát ra ngoài xe, giúp bạn biết dù đã bung và tạo ra một đám mây bột trắng đẹp mắt thoát ra khỏi xe.

Một trong những hình ảnh đính kèm cho thấy các loại ốc cần thiết để lắp ráp giá đỡ rocket, ốc #1 và #4 dùng để gắn giá đỡ vào xe, cần tháo ốc cũ ra trước.

Danh sách ốc cho giá đỡ rocket như sau:

1 - 2 x ốc đầu vuông/chìm M3x30mm (cần xác nhận lại độ dài, 25 hoặc 30 đều được)

2 - 12 x ốc đầu vuông/chìm M3x8mm

3 - 4 x ốc đầu vuông/chìm M3x15mm

4 - 8 x ốc đầu vuông/chìm M3x18mm (M3x20 cũng được)

Tất cả các miếng đệm/vòng tròn nhỏ trong mô hình là các "piston" có đường kính khác nhau, nếu cần để tinh chỉnh việc đẩy microswitch, bạn có thể vặn chúng vào ốc trên càng servo để bù lại độ rơ khi mọi thứ không khớp hoàn toàn.

Các quả rocket có đường kính nhỏ hơn ống đựng một chút, tôi đã dùng một ít băng vải (loom tape) quấn quanh một đoạn nhỏ của rocket, đủ dày để giữ rocket cố định, bạn không cần nhiều, chỉ đủ để rocket không bị rơi ra. Rocket của bạn có thể khác, hãy điều chỉnh cho phù hợp.

Video xe hoạt động có thể xem tại đây:

Những quả rocket này khá nguy hiểm, hãy tìm hiểu kỹ cách sử dụng chúng an toàn và cách kích hoạt, thông tin có rất nhiều và dễ dàng tìm thấy trên các trang web và nhóm về rocket.

Tôi cố tình không cung cấp sơ đồ đấu dây của mình vì nó có thể cực kỳ nguy hiểm nếu đấu dây không chính xác và không kiểm tra kỹ lưỡng.

Chúc vui!
