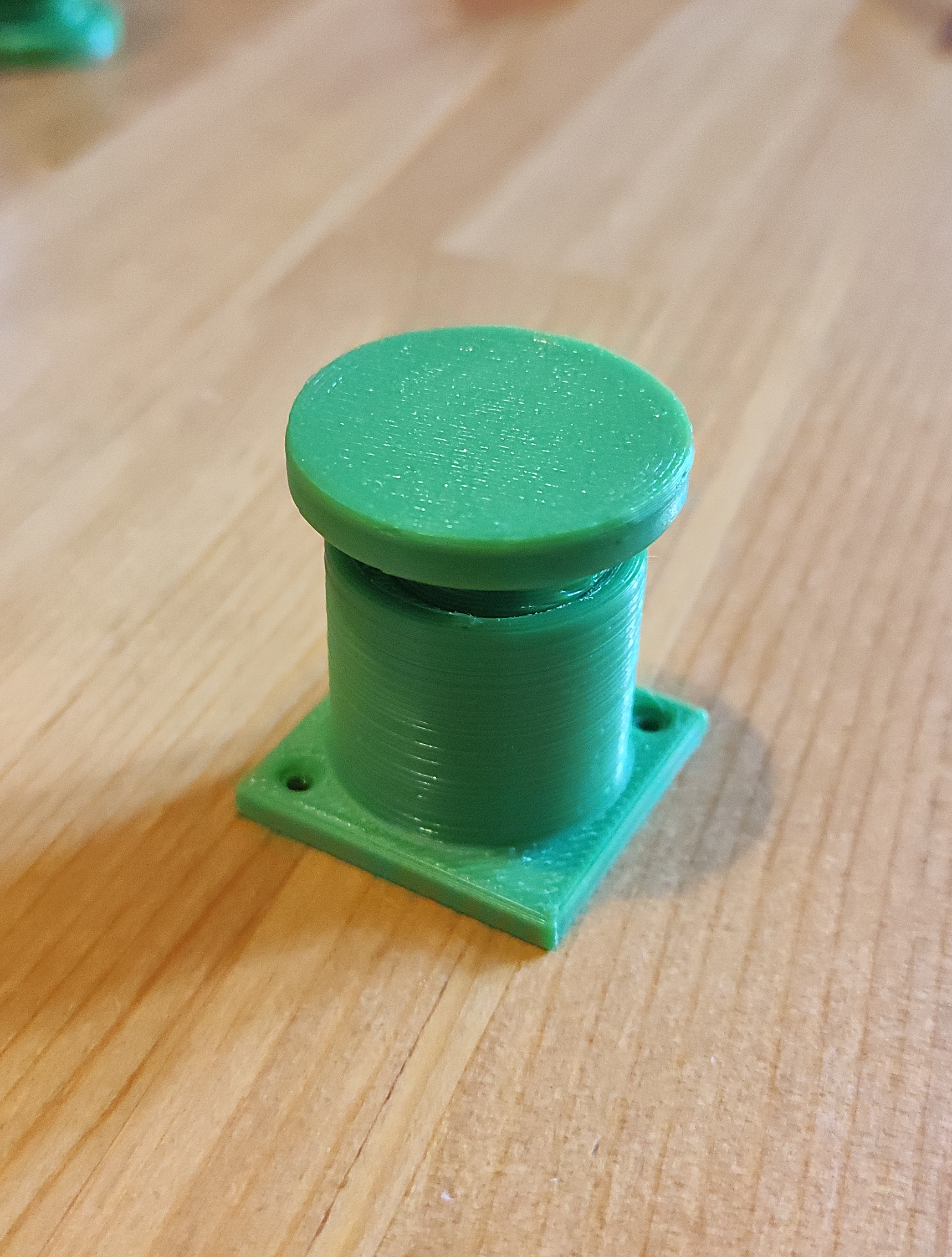

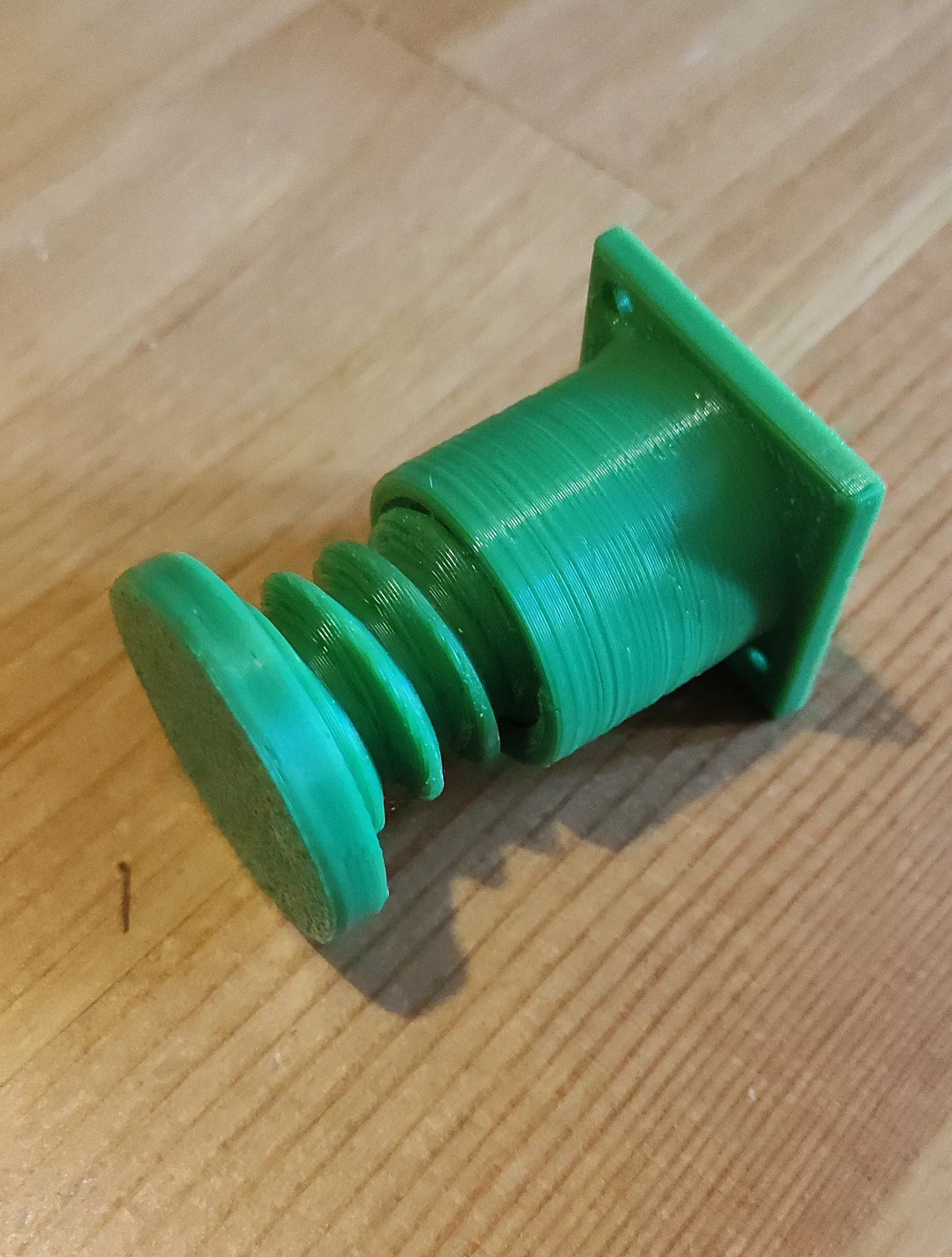

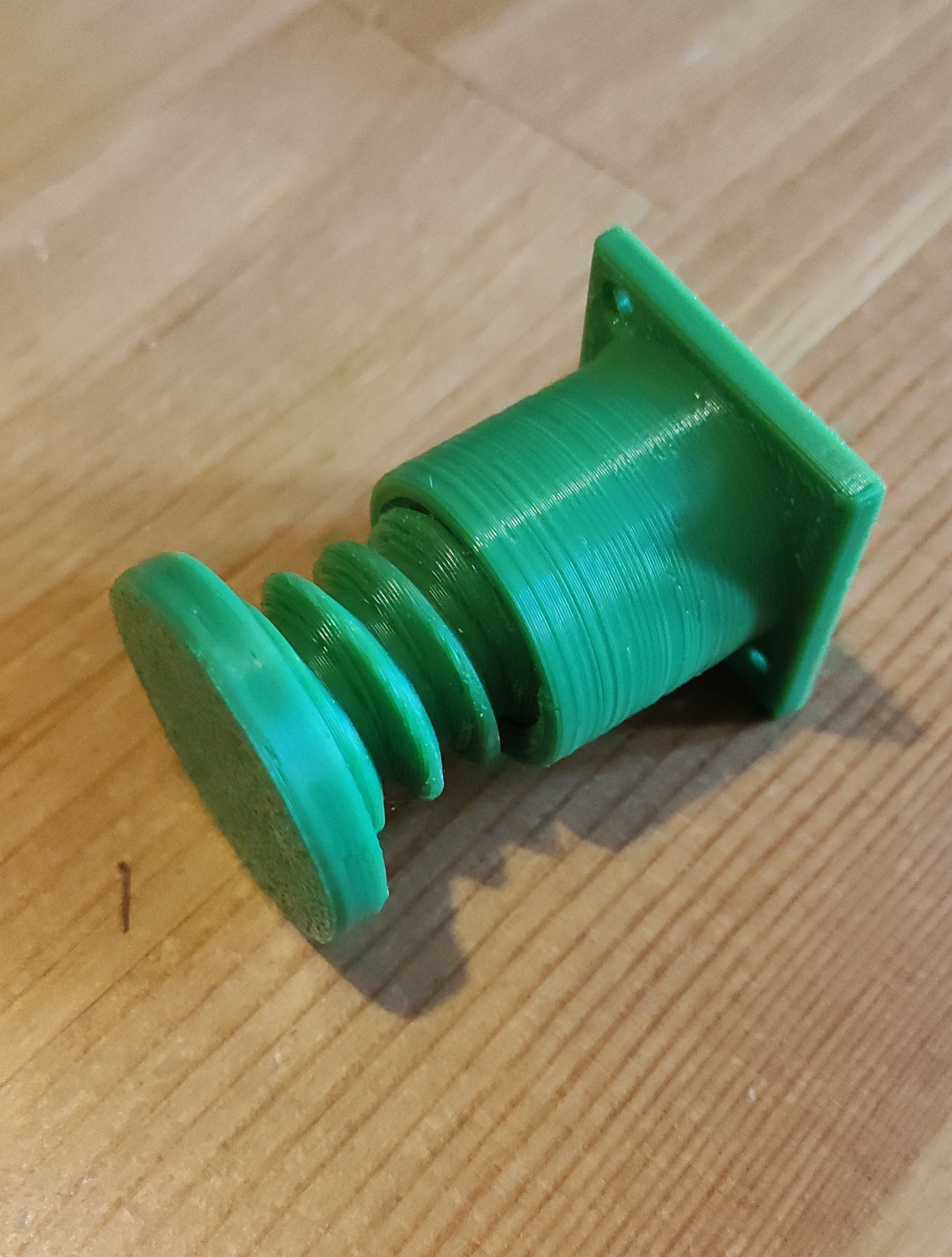

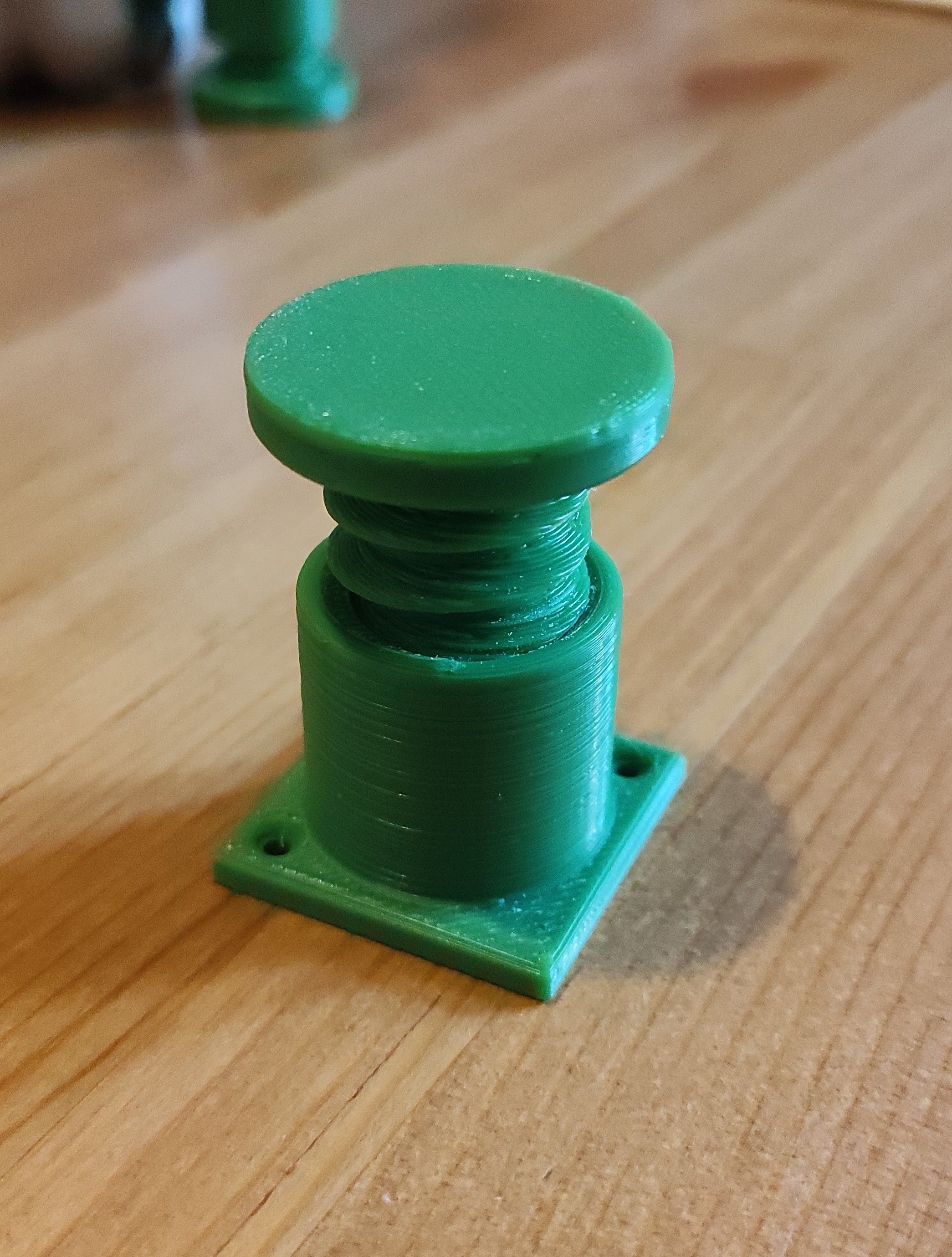

Chân vít điều chỉnh độ cao có ổ cắm cho đồ nội thất

Thiết kế đơn giản này cho phép cân chỉnh đúng mọi món đồ nội thất có chân. Chỉ cần in 4 bộ và gắn vào đế của mỗi chân, ví dụ: bàn hoặc kệ. Có lỗ vặn vít, nhưng hầu hết các trường hợp băng dính hai mặt là đủ. Lực tác động chính lên bộ phận là qua lực nén.

Tôi đã thêm phiên bản thứ hai, ngắn hơn nhiều. Điều này hữu ích nếu sàn nhà của bạn đã khá bằng phẳng.

Chi tiết:

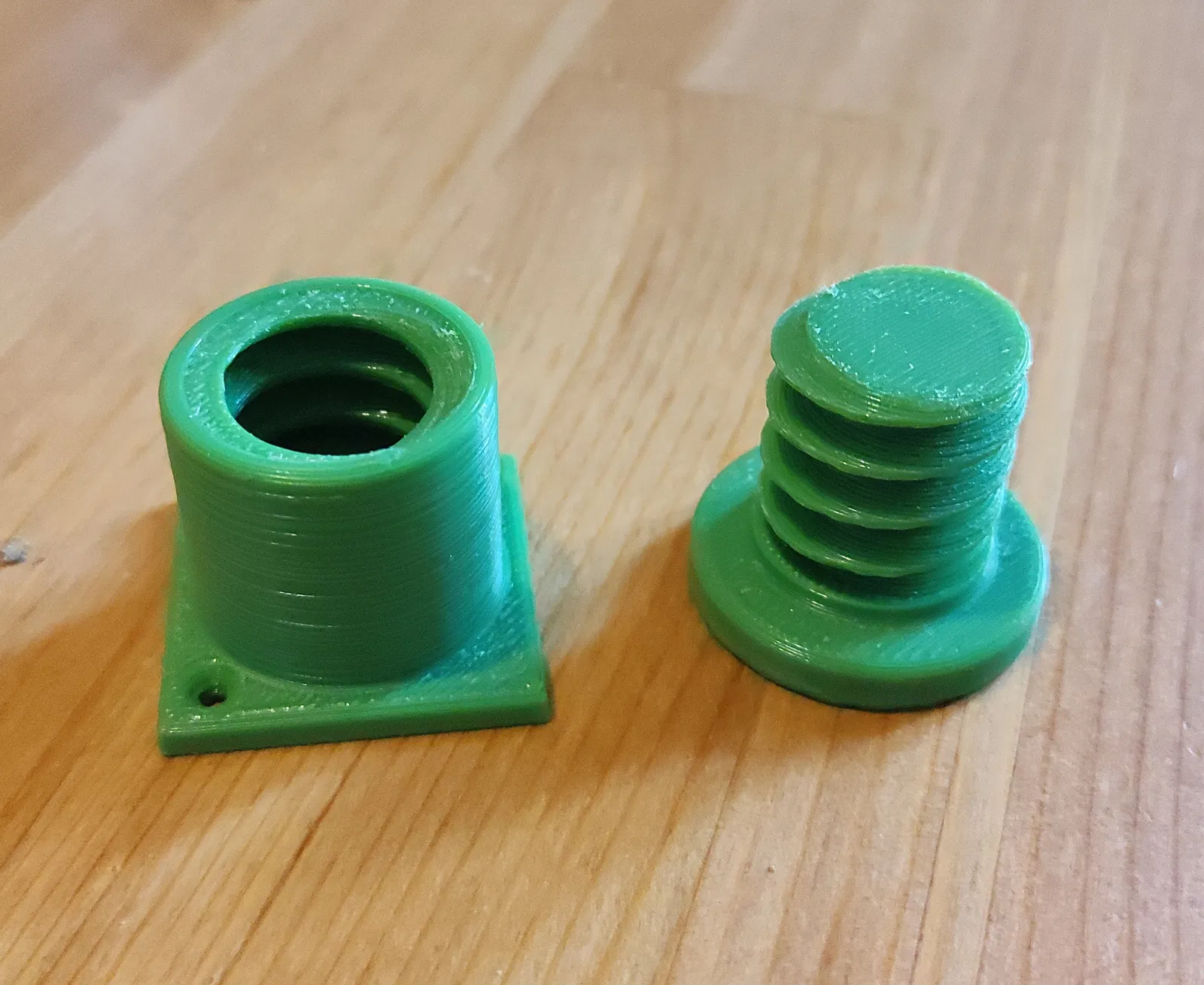

• Kích thước đế ổ cắm vít: 30mm x 30mm
• Loại ren: ISO M20x5 (metric)
• Chiều cao tối thiểu: 35mm (dài), 23mm (ngắn)
• Chiều cao tối đa: bất kỳ chiều cao nào bạn cảm thấy an toàn. Tôi sẽ không vượt quá 45mm cho phiên bản dài và 30mm cho phiên bản ngắn.

Cài đặt in của tôi:

• PLA là ổn. In bằng PETG để có độ bền cao hơn.
• Đầu phun 0.4mm (0.6mm cũng dùng được)
• Chiều cao lớp: 0.2mm (0.3mm với đầu phun 0.6mm)
• Lượng vật liệu độn: 50%
• 3 lớp vỏ ngoài (2 lớp với đầu phun 0.6mm)
• 4 lớp đáy và đỉnh đặc.

Không cần nói, nhưng việc điều chỉnh cài đặt in/vật liệu để có đủ độ bền theo trường hợp sử dụng của bạn là trách nhiệm của bạn. Đừng đổ lỗi cho tôi nếu thiết kế bị lỗi và chiếc TV trị giá 2000 Euro/Đô la của bạn bị vỡ tan trên sàn ;)

Liên kết Onshape (phiên bản dài), Liên kết Onshape (phiên bản ngắn).
