Nắp ray V-Slot bằng phẳng tùy chỉnh cho Ender 3 V2

Tôi cần các bộ che ray v-slot và muốn có thể tùy chỉnh chiều dài để có thể làm việc xung quanh các nâng cấp khác của mình. Mục tiêu thiết kế của tôi là:

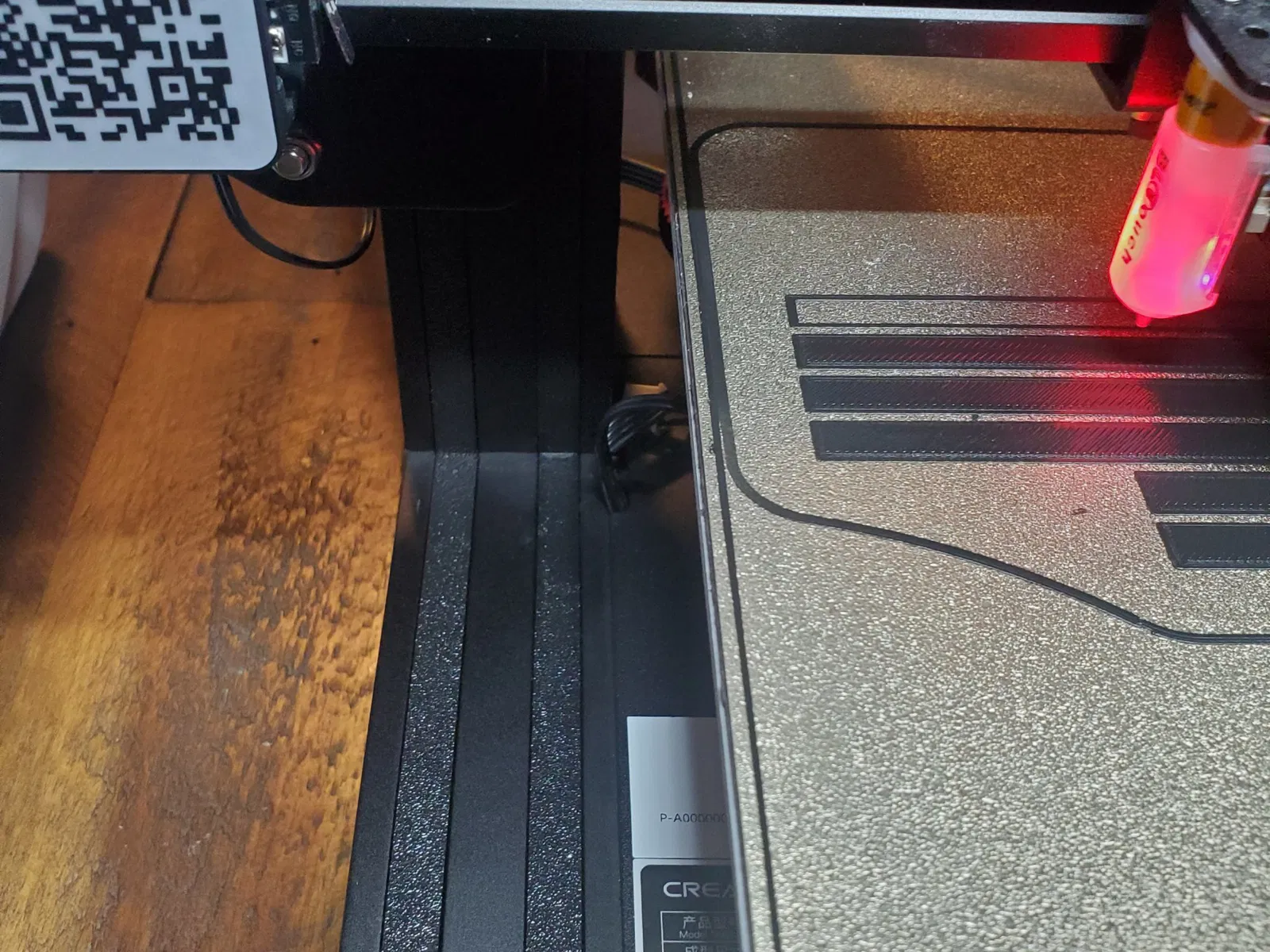

• Mặt trên phẳng với ray v-slot (các bộ khác thì hoặc là nhô ra phía trên hoặc là bị lún vào trong ray)
• Lắp đặt và tháo gỡ mà không cần tháo nắp cuối hoặc ốc vít (khớp snap-fit)
• Một kênh để có thể chạy dây phía sau các bộ che
• Thời gian in nhanh với lượng filament tối thiểu cần thiết

Mẹo In:

Những cái này in tốt ở độ cao lớp 0.20 và không cần bất kỳ hỗ trợ nào. In với mặt trên phẳng rộng xuống trên bàn.

Ender 3 V2:

Bạn sẽ cần in các mảnh sau cho một bộ hoàn chỉnh Ender 3 V2 nguyên bản:

Ray ngang:

• Ray ngang phía trước bên trái: (2) 135mm
• Ray ngang phía trước bên phải: (2) 135mm
• Thanh trên phía trước: (2) 165mm
• Ray ngang phía sau bên trái: (2) 135mm
• Ray ngang phía sau bên phải: (2) 135mm
• Thanh trên phía sau: (2) 165mm
• Ray ngang giữa: (2) 104mm

Ray dọc:

• Ray dọc phía trước bên trái: (4) 200mm
• Ray dọc phía trước bên phải: (4) 200mm
• Ray dọc phía sau bên trái: (2) 200mm, (2) 156mm
• Ray dọc phía sau bên phải: (4) 200mm

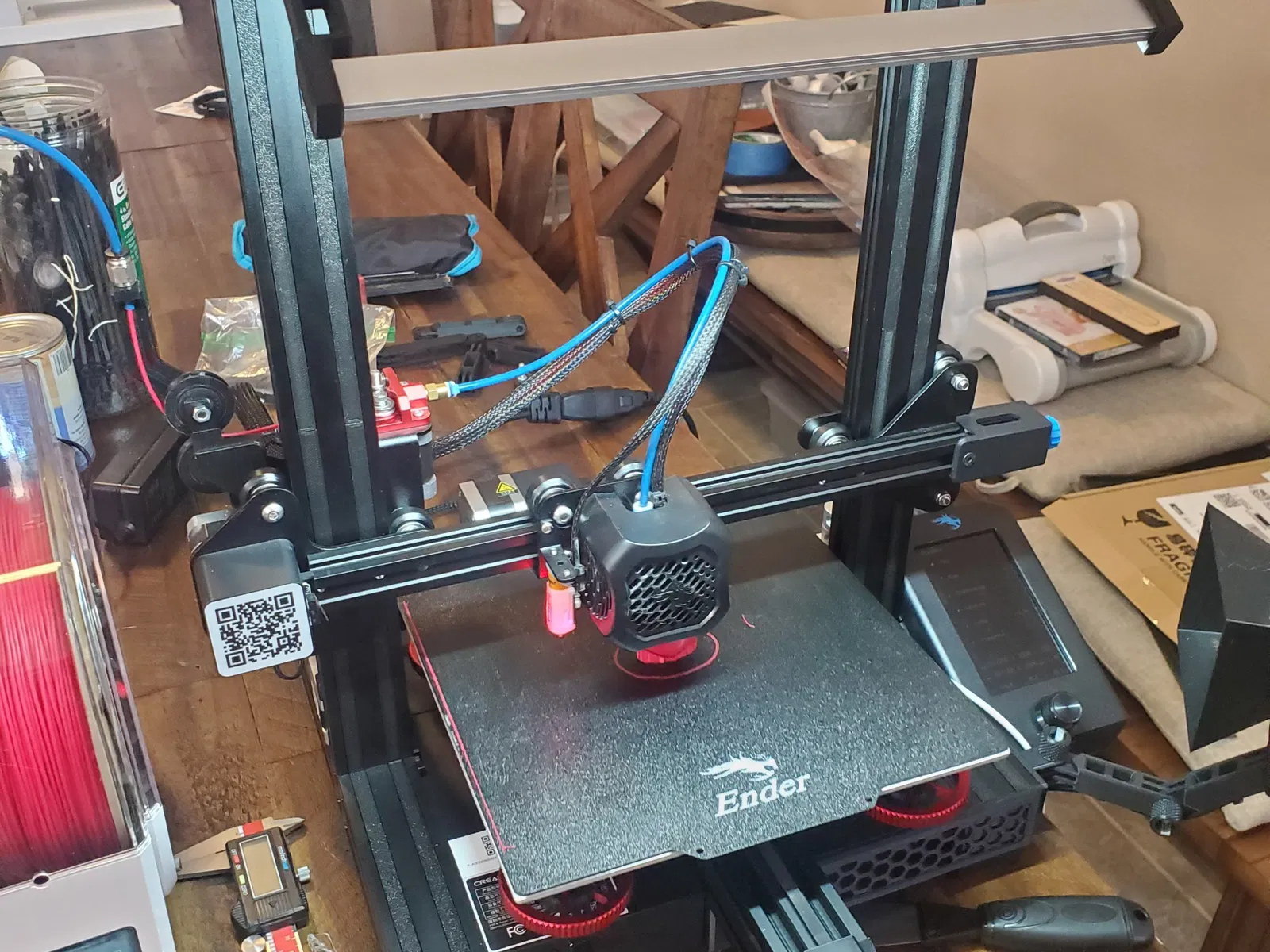

Tôi có một nâng cấp trục z đôi trên Ender 3 V2 của mình với giá đỡ ổn định nên ray dọc phía sau bên phải khớp với bên trái và thanh trên phía sau sử dụng (2) 122mm bộ che

Tùy Chỉnh:

Nếu bạn cần các chiều dài khác, tham số EXTRUSION_LENGTH có thể được sử dụng để kiểm soát chiều dài của bộ che. Có một tính năng “Extrude” bị ẩn để cắt các rãnh. Tham số NOTCH_LENGTH kiểm soát khoảng cách của rãnh.

Tùy thuộc vào vật liệu bạn in, bạn cũng nên có thể cắt chúng đến chiều dài bằng một con dao thủ công vì sẽ không có infill trong bản in.

Kết Thúc:

Tôi thích thấy kết quả của mọi người sử dụng các mô hình của tôi nên hãy chia sẻ sản phẩm của bạn nếu bạn in những cái này (bạn sẽ nhận được điểm!).

Nếu có bất kỳ kích thước nào bạn cảm thấy bị thiếu, hãy cho tôi biết và tôi rất vui lòng tải chúng lên.
